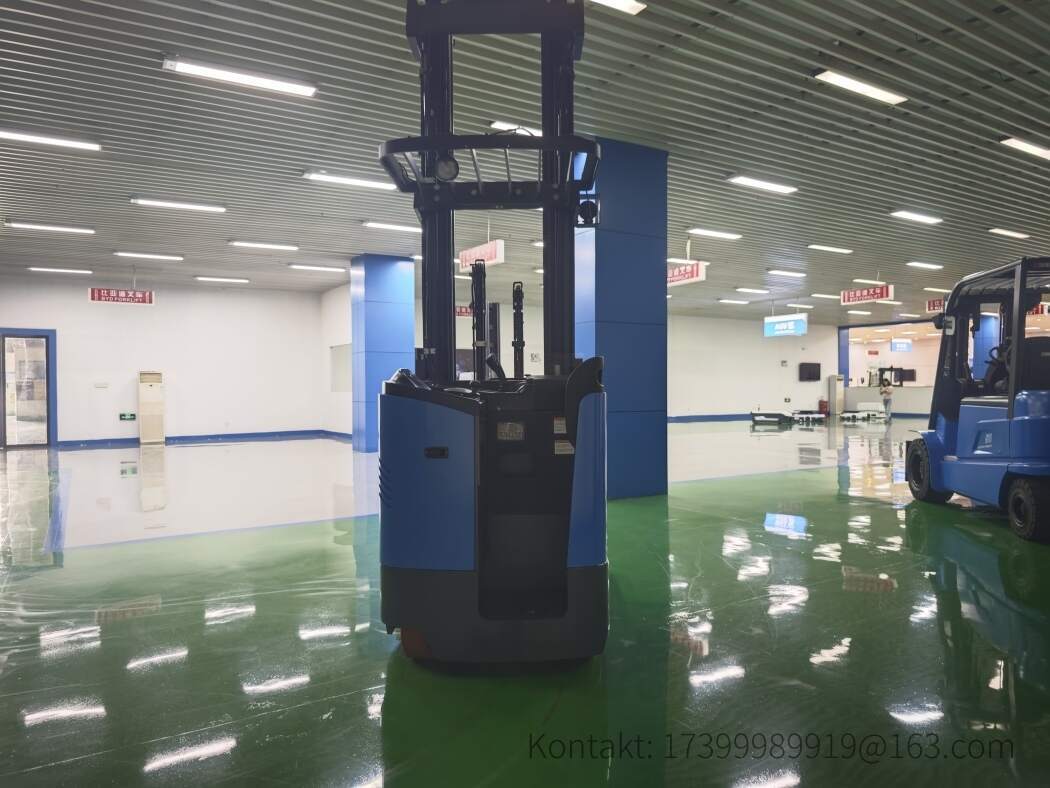

Ein elektrischer Hochhubwagen ist ein unverzichtbares Flurförderzeug in modernen Lagerhäusern und Produktionsstätten. Er kombiniert die Wendigkeit eines Handhubwagens mit der Leistungsfähigkeit eines Gabelstaplers und ermöglicht das Heben und Transportieren von Paletten auf verschiedene Höhen. In diesem umfassenden Leitfaden erklären wir den detaillierten Aufbau und die Funktionen eines elektrischen Hochhubwagens, geben praktische Tipps für den Einsatz und zeigen, warum Modelle mit BYD Lithium-Batterien besonders effizient sind.
Grundlegender Aufbau eines elektrischen Hochhubwagens
Der Aufbau eines elektrischen Hochhubwagens lässt sich in mehrere Hauptkomponenten unterteilen, die perfekt aufeinander abgestimmt sind, um eine zuverlässige und sichere Handhabung von Lasten zu gewährleisten. Zu den wichtigsten Baugruppen gehören das Fahrgestell, der Hubmast, die Antriebseinheit, die Batterie, die Steuerung sowie verschiedene Sicherheitseinrichtungen.
Fahrgestell und Chassis
Das Fahrgestell bildet die Basis des Hochhubwagens. Es besteht in der Regel aus einem robusten Stahlrahmen, der alle anderen Komponenten trägt und für die notwendige Stabilität sorgt. Moderne Fahrgestelle sind so konstruiert, dass sie sowohl eine hohe Tragfähigkeit als auch eine kompakte Bauweise bieten. Oft sind sie mit einem integrierten Batteriefach ausgestattet, das die Energieversorgung aufnimmt. Die Deichsel, auch als Lenkstange bezeichnet, ist am Fahrgestell befestigt und dient zur Steuerung des Fahrzeugs. Sie ist ergonomisch geformt und ermöglicht dem Bediener eine präzise Kontrolle.
Hubmast und Gabeln
Der Hubmast ist das Herzstück des Hochhubwagens und für das Heben und Senken der Last verantwortlich. Er besteht aus einem oder mehreren Teleskopmasten, die hydraulisch ausgefahren werden. Die Gabeln, auch als Lastgabeln bezeichnet, sind am Mast befestigt und nehmen die Palette oder Last auf. Sie sind in der Regel verstellbar, um unterschiedliche Palettengrößen zu handhaben. Die Qualität des Hubmasts und der Gabeln ist entscheidend für die maximale Hubhöhe und die Tragfähigkeit des Hochhubwagens. Hochwertige Modelle erreichen Hubhöhen von mehreren Metern und können Lasten von bis zu 2.000 kg bewegen.
Antriebseinheit
Die Antriebseinheit sorgt für den Vortrieb des Hochhubwagens. Sie besteht aus einem Elektromotor, einem Getriebe und den Antriebsrädern. Der Elektromotor wird von der Batterie gespeist und treibt über das Getriebe die Räder an. Moderne Hochhubwagen verfügen oft über einen bürstenlosen Gleichstrommotor, der wartungsarm und effizient ist. Die Antriebseinheit ist so ausgelegt, dass sie ein sanftes Anfahren und Bremsen ermöglicht. Je nach Modell kann die Geschwindigkeit stufenlos über die Deichsel oder ein Bedienpanel geregelt werden.
Batterie und Energieversorgung
Die Batterie ist die Energiequelle des elektrischen Hochhubwagens. Traditionell kommen Blei-Säure-Batterien zum Einsatz, doch immer häufiger werden Lithium-Ionen-Batterien verwendet, insbesondere von Herstellern wie BYD. BYD Lithium-Batterien zeichnen sich durch eine hohe Energiedichte, lange Lebensdauer und kurze Ladezeiten aus. Sie sind wartungsfrei und können während der Pausen schnell zwischengeladen werden, was die Produktivität erhöht. Die Batterie versorgt nicht nur den Fahrantrieb, sondern auch die Hydraulikpumpe für den Hubmast sowie die Steuerungselektronik.
Steuerung und Bedienelemente
Die Steuerung des Hochhubwagens erfolgt über verschiedene Bedienelemente. Dazu gehören die Deichsel mit integrierten Fahrt- und Hubschaltern, ein Display für die Batterieanzeige und Betriebsstunden sowie gegebenenfalls ein Joystick oder Hebel für die Hydraulikfunktionen. Moderne Modelle verfügen über eine elektronische Steuerung, die verschiedene Fahrmodi und Sicherheitsfunktionen bietet. Der Bediener kann so die Geschwindigkeit, die Beschleunigung und die Hubgeschwindigkeit an die jeweilige Situation anpassen.
Sicherheitseinrichtungen
Sicherheit spielt bei elektrischen Hochhubwagen eine zentrale Rolle. Zu den wichtigsten Sicherheitseinrichtungen gehören:
- Not-Aus-Schalter: Stoppt alle Funktionen sofort im Notfall.
- Bremsen: Elektrische Bremse und Feststellbremse verhindern ein Wegrollen.
- Überlastsicherung: Verhindert das Heben zu schwerer Lasten.
- Kippsicherung: Sorgt für Stabilität bei hohen Hubhöhen.
- Schutzgitter oder Kabine: Schützt den Bediener vor herabfallenden Lasten.
- Hupe und Warnleuchten: Warnen andere Personen im Gefahrenbereich.
Diese Einrichtungen sind gesetzlich vorgeschrieben und tragen maßgeblich zur Unfallverhütung bei.
Funktionen und Funktionsweise
Die Funktionen eines elektrischen Hochhubwagens lassen sich in verschiedene Betriebsarten unterteilen. Im Folgenden erklären wir die wichtigsten Abläufe im Detail.
Heben und Senken
Das Heben und Senken der Last erfolgt hydraulisch. Eine Hydraulikpumpe, angetrieben von einem Elektromotor, erzeugt Druck im Hydrauliksystem. Über Ventile wird der Druck auf den Hubzylinder geleitet, der den Mast ausfährt und somit die Gabeln anhebt. Zum Senken wird das Hydraulikventil geöffnet, und die Last senkt sich durch die Schwerkraft ab. Moderne Hochhubwagen bieten eine feinfühlige Steuerung, sodass Lasten präzise positioniert werden können. Die Hubgeschwindigkeit kann je nach Last und Modell variieren.
Fahren und Lenken
Der Fahrantrieb erfolgt über den Elektromotor, der die Antriebsräder bewegt. Die Geschwindigkeit wird über die Deichsel oder ein Bedienpanel geregelt. Die Deichsel dient gleichzeitig als Lenkstange: Durch seitliches Bewegen wird das Fahrzeug gelenkt. Elektrische Hochhubwagen sind sehr wendig und können auf engem Raum manövrieren. Einige Modelle verfügen über eine elektrische Lenkung, die das Lenken erleichtert.
Bremsen
Elektrische Hochhubwagen verfügen über mehrere Bremssysteme. Die Betriebsbremse wird durch den Elektromotor realisiert (generatorische Bremse), indem der Motor als Generator fungiert und Energie zurückgewinnt. Zusätzlich gibt es eine mechanische Feststellbremse, die das Fahrzeug im Stand sichert. Bei Not-Aus wird die Bremse automatisch aktiviert. Die Bremsen sind so ausgelegt, dass sie das Fahrzeug auch bei voller Beladung sicher zum Stehen bringen.
Lastaufnahme und Transport
Die Lastaufnahme erfolgt über die Gabeln, die unter die Palette geschoben werden. Durch Anheben der Gabeln wird die Last aufgenommen. Beim Transport wird die Last in der Regel in einer niedrigen Position gehalten, um den Schwerpunkt niedrig zu halten und die Stabilität zu erhöhen. Bei Fahrten mit angehobener Last ist Vorsicht geboten, um ein Kippen zu vermeiden. Der Hochhubwagen kann Lasten nicht nur horizontal transportieren, sondern auch auf Regale oder Lkw auf- und abladen.
Elektrische Steuerung und Regelung
Die elektrische Steuerung überwacht und regelt alle Funktionen des Hochhubwagens. Sie umfasst die Motorsteuerung, die Hydrauliksteuerung und die Batterieüberwachung. Moderne Systeme bieten Diagnosefunktionen und können Fehler frühzeitig erkennen. Die Steuerung ermöglicht auch die Anpassung von Fahrt- und Hubparametern an die jeweilige Umgebung, z. B. langsame Geschwindigkeit in engen Gängen.
Praktische Tipps für den Einsatz
Um die Leistung und Lebensdauer eines elektrischen Hochhubwagens zu maximieren, sollten einige praktische Hinweise beachtet werden.
Richtige Bedienung
- Vor der Nutzung täglich eine Sichtprüfung durchführen.
- Lasten gleichmäßig auf den Gabeln verteilen.
- Niemals Personen mit dem Hochhubwagen befördern.
- Bei Fahrten mit angehobener Last langsam fahren und nicht abrupt bremsen.
- Die Deichsel nur am dafür vorgesehenen Griff halten.
Wartung und Pflege
Regelmäßige Wartung ist entscheidend für die Betriebssicherheit. Dazu gehören:
- Tägliche Überprüfung von Bremsen, Hupe und Beleuchtung.
- Wöchentliche Kontrolle des Hydrauliköls und der Schläuche.
- Monatliche Schmierung beweglicher Teile.
- Jährliche Hauptuntersuchung durch einen Sachkundigen.
Vernachlässigte Wartung kann zu teuren Ausfällen und Unfällen führen.
Batteriepflege
Die Batterie ist eine der teuersten Komponenten. Bei Blei-Säure-Batterien ist regelmäßiges Nachfüllen von Wasser und Reinigung erforderlich. Lithium-Ionen-Batterien, wie sie von BYD angeboten werden, sind deutlich wartungsärmer. Dennoch sollten sie nicht tiefentladen und bei extremen Temperaturen geschützt werden. Die Ladegeräte sollten den Herstellervorgaben entsprechen. Opportunity Charging ist bei Lithium-Batterien möglich, was die Verfügbarkeit erhöht.
Sicherheit im Betrieb
Sicherheit hat oberste Priorität. Dazu gehören:
- Einweisung des Bedieners gemäß DGUV Vorschrift 68.
- Tragen von Sicherheitsschuhen.
- Beachtung der Tragfähigkeit und Lastschwerpunkte.
- Freihalten von Fluchtwegen.
- Nutzung von Warnwesten in stark frequentierten Bereichen.
Vorteile von Elektrischen Hochhubwagen mit Lithium-Technologie
Elektrische Hochhubwagen mit BYD Lithium-Batterien bieten zahlreiche Vorteile gegenüber Blei-Säure-Modellen:
- Längere Lebensdauer: Lithium-Batterien halten oft über 3.000 Ladezyklen.
- Schnellladung: Vollständige Ladung in 1-2 Stunden möglich.
- Wartungsfrei: Kein Nachfüllen von Wasser, keine Säurereinigung.
- Hohe Energieeffizienz: Geringere Verluste, mehr Leistung.
- Umweltfreundlich: Keine Emissionen, recycelbar.
- Konstante Leistung: Kein Leistungsabfall bei sinkendem Ladestand.
Diese Vorteile machen Lithium-Hochhubwagen besonders attraktiv für Unternehmen, die ihre Lagerlogistik effizienter gestalten wollen.
Fazit
Der elektrische Hochhubwagen ist ein vielseitiges und unverzichtbares Gerät in der modernen Intralogistik. Sein Aufbau aus Fahrgestell, Hubmast, Antrieb, Batterie und Steuerung ermöglicht präzises Heben, Senken und Transportieren von Lasten. Die Funktionen sind auf Effizienz und Sicherheit ausgelegt. Mit fortschrittlicher Lithium-Technologie, insbesondere von BYD, werden die Betriebskosten gesenkt und die Produktivität gesteigert. Achten Sie auf regelmäßige Wartung und sichere Bedienung, um die Lebensdauer Ihres Hochhubwagens zu maximieren.
