Der Frontstapler ist die wohl bekannteste und am weitesten verbreitete Bauform des Gabelstaplers. Wer an einen Stapler denkt, hat fast immer einen Frontstapler vor Augen: eine kompakte Maschine mit zwei großen Rädern vorn, einem Hubgerüst an der Front und einem schweren Gegengewicht am Heck. Diese klassische Konstruktion hat sich über Jahrzehnte bewährt und dominiert bis heute die Intralogistik in Lagerhallen, Produktionsbetrieben und auf Umschlagplätzen weltweit. In diesem umfassenden Überblick erklären wir, wie ein Frontstapler aufgebaut ist, welche Bauformen es gibt, welche physikalischen Gesetze seine Standsicherheit bestimmen und worauf Sie beim Kauf und Betrieb achten sollten.
Was ist ein Frontstapler? Definition und Grundprinzip
Ein Frontstapler ist ein flurgebundenes Flurförderzeug, bei dem die Last über eine Gabel oder ein anderes Lastaufnahmemittel vor dem Fahrzeug und außerhalb des Radstands aufgenommen wird. Um das entstehende Kippmoment auszugleichen, trägt der Stapler am hinteren Ende ein Gegengewicht – daher auch der gebräuchliche Begriff Gegengewichtsstapler.
Das Grundprinzip ist denkbar einfach und gleichzeitig hocheffizient: Die Maschine fährt mit der Gabel voran an die Last heran, hebt sie an, neigt das Hubgerüst leicht nach hinten und transportiert sie. Durch das Gegengewicht bleibt der Schwerpunkt des Gesamtsystems auch bei ausgefahrener Last innerhalb der Stabilitätsgrenzen.
- Lastposition: vor dem Fahrzeug, außerhalb der Vorderachse
- Gewichtsausgleich: Gegengewicht im Heck
- Antrieb: Elektromotor, Diesel, LPG oder Gas
- Typische Tragfähigkeit: 1,0 bis 8,0 Tonnen, in Sonderfällen mehr
- Einsatzumgebung: Hallen, Außenbereiche, Umschlagplätze, Produktion
Der konstruktive Aufbau eines Frontstaplers
Ein moderner Frontstapler besteht aus mehreren eng aufeinander abgestimmten Baugruppen. Jede von ihnen beeinflusst Leistung, Sicherheit und Wirtschaftlichkeit entscheidend.
Fahrgestell und Gegengewicht
Das Fahrgestell bildet die tragende Basis. Es besteht meist aus einem massiven Stahlrahmen, der Vorder- und Hinterachse verbindet. Das Gegengewicht ist entweder fest in das Chassis integriert oder als separater Grauguss- bzw. Betonblock ausgeführt. Seine Masse ist so dimensioniert, dass der Stapler bei maximaler Last in maximaler Hubhöhe noch standsicher bleibt.
Das Hubgerüst (Mast)
Das Hubgerüst ist das Herzstück jedes Frontstaplers. Es besteht aus ineinandergreifenden Profilschienen, die über Hubketten und Hydraulikzylinder bewegt werden. Man unterscheidet im Wesentlichen drei Bauarten:
| Bauart | Merkmale | Typischer Einsatz |
|---|---|---|
| Standardmast (Duplex) | Zwei Schienen, mittlere Bauhöhe | Flache Hallen, Standardlager |
| Triplex-Mast | Drei Schienen, hohe Hubhöhen bei geringer Eigenhöhe | Hochregalanlagen, Container |
| Quadro-/Spezialmast | Vier Schienen, maximale Hubhöhe | Sehr hohe Regale, Sonderanwendungen |
Zusätzlich beeinflusst die Resttragfähigkeit die Praxis: Je höher die Last gehoben wird, desto geringer ist die noch zulässige Traglast. Diese Werte sind im Tragfähigkeitsdiagramm am Stapler dokumentiert.
Antriebsstrang und Lenkung
Klassische Frontstapler mit Verbrennungsmotor nutzen einen hydrodynamischen Wandler, moderne Elektrostapler arbeiten mit leistungselektronisch geregelten Drehstrommotoren. Gelenkt wird in der Regel über die Hinterachse, was den Stapler trotz seiner Länge sehr wendig macht. Der Wendekreis liegt je nach Baugröße zwischen 1,8 und 3,5 Metern.
Lastaufnahmemittel
Standard ist die Gabelzinke, die paarweise im Gabelträger sitzt und seitlich verschiebbar sein kann (Seitenschieber). Für Sonderfälle stehen Klammergabeln, Papierrollenklammern, Schaufeln, Ausleger oder drehbare Lastaufnahmen zur Verfügung.
Bauformen und Varianten im Überblick

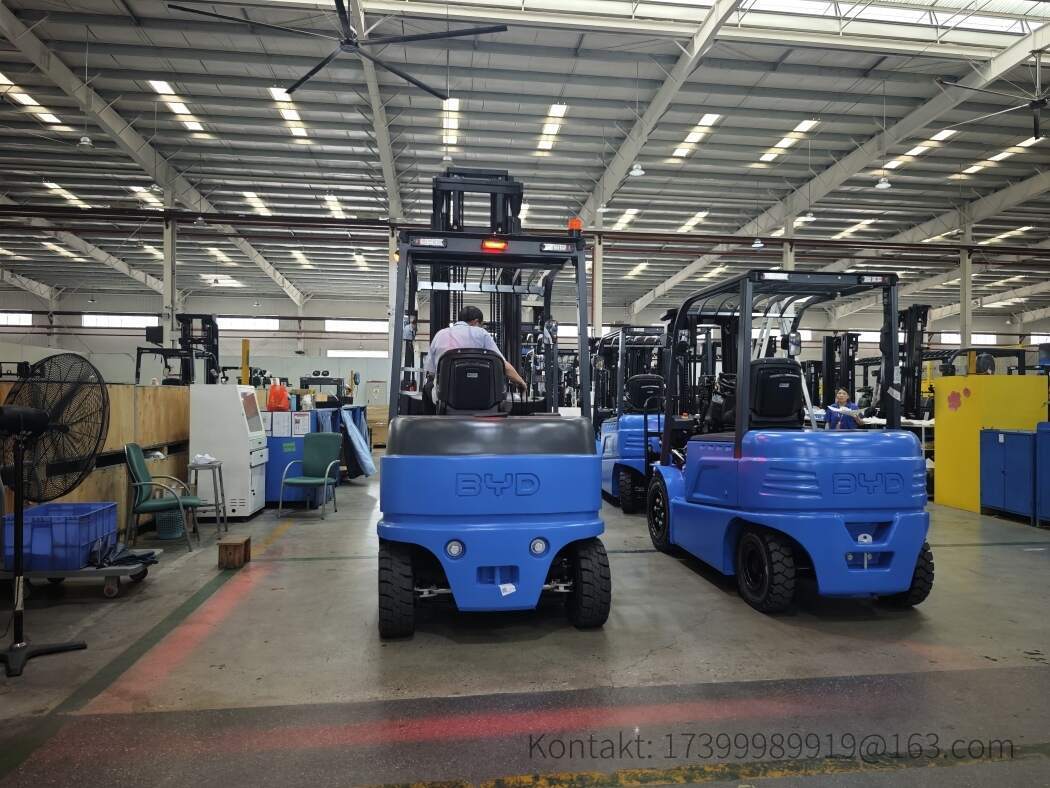

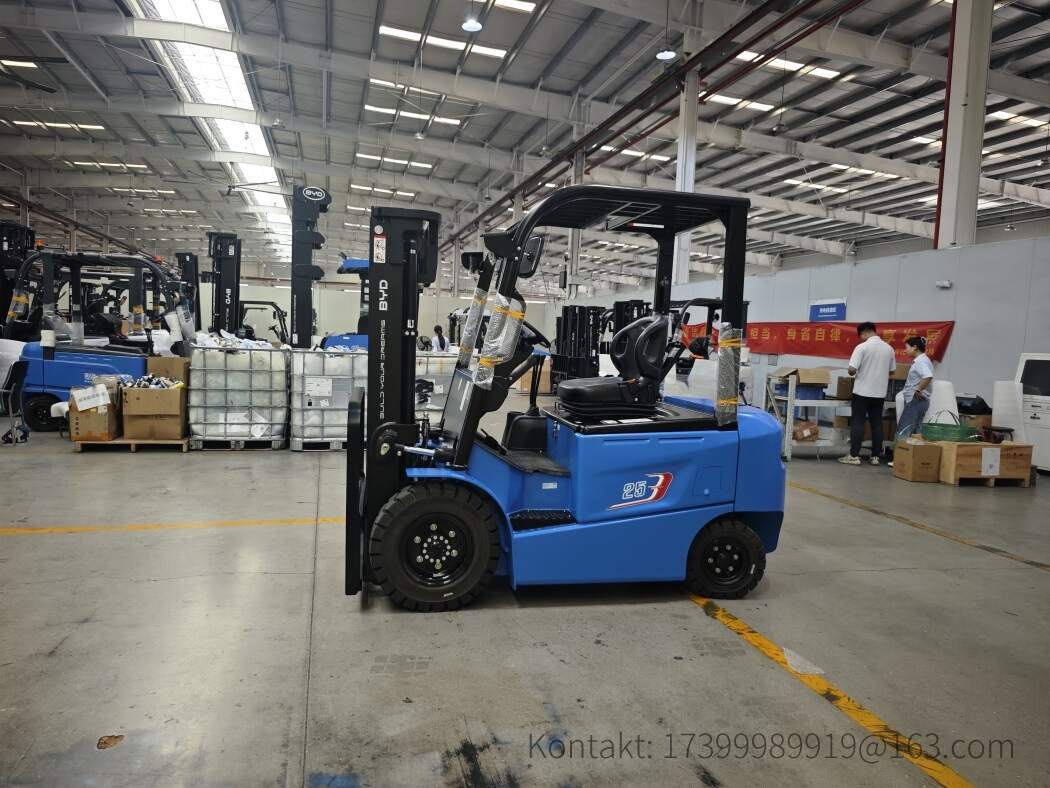

Elektro-Frontstapler
Elektro-Frontstapler sind heute der Standard in Innenräumen. Sie sind emissionsfrei, leise und deutlich wartungsärmer als Verbrenner. Moderne Lithium-Ionen-Batterien, wie sie BYD in ihren Lager- und Flurförderzeugen einsetzt, erlauben Zwischenladung ohne Memory-Effekt, konstante Leistung bis zur Entladung und eine deutlich längere Lebensdauer als klassische Blei-Säure-Akkus.
Verbrennungsmotorische Frontstapler
Diesel- und LPG-Stapler kommen dort zum Einsatz, wo hohe Dauerleistung, schwere Lasten oder der Betrieb im Freien gefordert sind. Sie sind robust, aber teurer im Unterhalt und nur eingeschränkt in geschlossenen Hallen zugelassen.
Gelände- und Spezialvarianten
Für unebene Böden, Baustellen oder Holzumschlag gibt es Geländestapler mit größeren Rädern und höherer Bodenfreiheit. Daneben existieren schubmaststapler, Vierwege- und Seitenstapler – doch all diese Sonderbauformen leiten sich konstruktiv vom klassischen Frontstapler ab.
Physik: Lastmoment, Standsicherheit und Resttragfähigkeit
Die Standsicherheit eines Frontstaplers beruht auf einem Kräftegleichgewicht. Das Lastmoment – also Lastgewicht multipliziert mit dem Abstand zum Kipppunkt – muss stets kleiner sein als das Gegengewichtsmoment. Der Kipppunkt verläuft in der Regel entlang der Vorderachse.
- Lastschwerpunktabstand: standardmäßig 500 oder 600 mm
- Hubhöhe: je höher, desto geringer die Resttragfähigkeit
- Mastneigung: Vorwärtsneigen reduziert die Stabilität
- Fahrverhalten: schnelles Fahren mit angehobener Last erhöht die Kippgefahr
Diese Zusammenhänge sind nicht theoretisch, sondern haben unmittelbare Praxisrelevanz: Unfälle mit Frontstaplern entstehen fast immer durch Überschreiten der Tragfähigkeit, zu schnelles Fahren oder falsche Lastaufnahme.
Typische Einsatzbereiche
- Lagerlogistik: Be- und Entladen von LKW, Kommissionierung, Blocklager
- Produktion: Materialtransport zwischen Fertigungsinseln
- Handel: Warenumschlag in Großmärkten und Zentrallagern
- Außenbereich: Containerumschlag, Baustoffhandel, Hafenlogistik
- Lebensmittel- und Kühlbereich: mit spezieller Ausstattung und Lithium-Technik
Vor- und Nachteile der klassischen Bauweise
| Vorteile | Nachteile |
|---|---|
| Bewährte, robuste Technik | Großer Wendekreis im Vergleich zu Schubmaststaplern |
| Hohe Tragfähigkeit bis 8 t und mehr | Benötigt breite Arbeitsgänge |
| Universell einsetzbar | Gegengewicht erhöht das Eigengewicht |
| Einfache Bedienung, breite Fahrerschulung | Bei Elektrobetrieb früher begrenzte Akkulaufzeit |
| Günstige Ersatzteilversorgung | Resttragfähigkeit sinkt mit steigender Hubhöhe |
Praktische Tipps für Auswahl und sicheren Betrieb
Bevor Sie einen Frontstapler anschaffen, sollten Sie den tatsächlichen Bedarf exakt analysieren. Die folgenden Empfehlungen haben sich in der Praxis bewährt:
- Last und Lastschwerpunkt messen: Nicht das Durchschnittsgewicht, sondern die schwerste regelmäßig bewegte Last zählt.
- Hubhöhe realistisch planen: Denken Sie an die letzte Regalreihe und die Resttragfähigkeit.
- Arbeitsgangbreite prüfen: Der Frontstapler benötigt mehr Platz als ein Schubmaststapler.
- Antriebsart nach Umgebung wählen: Innenraum fast immer Elektro, Außenbereich mit schweren Lasten auch Verbrenner.
- Batteriekonzept hinterfragen: Lithium-Ionen-Systeme erlauben Gelegenheitsladung und sparen Wechselzeiten.
- Fahrerschulung ernst nehmen: Regelmäßige Unterweisung nach DGUV senkt Unfallzahlen nachweislich.
- Sicherheitstechnik einplanen: Lastschutzgitter, Blue-Spot, Personenschutzsysteme und Rückfahrwarnleuchten.
Wartung und Betriebskosten
Die laufenden Kosten eines Frontstaplers werden von drei Faktoren bestimmt: Energie, Wartung und Verschleiß. Elektrostapler mit Lithium-Technologie sind hier im Vorteil, weil sie keine Batteriewartung, kein Wasserauffüllen und keine Laderaumlüftung benötigen. Hydrauliköl, Hubketten, Reifen und Bremsen bleiben jedoch klassische Verschleißpunkte und sollten nach Herstellervorgaben geprüft werden. Eine konsequente Wartung alle 500 Betriebsstunden verlängert die Lebensdauer erheblich und erhält die gesetzlich vorgeschriebene Sicherheit.
Die Zukunft des Frontstaplers: elektrifiziert und lithiumbetrieben
Die klassische Bauweise bleibt – doch der Antrieb verändert sich rasant. Immer mehr Unternehmen ersetzen Diesel- und Blei-Säure-Stapler durch Elektrostapler mit Lithium-Ionen-Batterie. Die Vorteile liegen auf der Hand: höhere Energieeffizienz, konstante Leistung, kürzere Ladezeiten und niedrigere Gesamtbetriebskosten. Besonders für globale Industriekunden, die mehrere Standorte betreiben, ist die Planbarkeit der Energiekosten ein entscheidender Faktor.
Fazit
Der Frontstapler ist und bleibt die klassische Bauweise der Intralogistik. Seine Konstruktion ist einfach, robust und extrem vielseitig. Wer die Zusammenhänge zwischen Lastmoment, Hubhöhe und Gegengewicht versteht und die richtige Antriebsart wählt, erhält ein Flurförderzeug, das über viele Jahre zuverlässig arbeitet. Ob im Lager, in der Produktion oder im Außenumschlag – die Kombination aus bewährter Bauweise und moderner Lithium-Technik macht den Frontstapler fit für die Anforderungen der Zukunft.
