Die Gangbreite ist neben der Tragfähigkeit und der Hubhöhe die wichtigste Planungsgröße für jeden Gabelstapler-Einsatz. Wer zu schmal kalkuliert, riskiert beschädigte Regale, teure Stillstände und im schlimmsten Fall Unfälle. Wer zu breit plant, verschenkt wertvolle Lagerfläche. Dieser Leitfaden zeigt Ihnen Schritt für Schritt, wie Sie die richtige Gangbreite messen, welche Formeln und Normen gelten und worauf Sie in der Praxis achten müssen.
Warum die Gangbreite über Wirtschaftlichkeit entscheidet
In einem modernen Lager entscheidet die Gangbreite darüber, wie viele Regalreihen auf der verfügbaren Fläche Platz finden. Bereits 20 Zentimeter zu viel pro Gang summieren sich bei zehn Gängen schnell zu mehreren Quadratmetern verlorener Lagerfläche – und damit zu bares Geld. Umgekehrt führt eine zu schmale Planung dazu, dass der Stapler beim Ein- und Auslagern regelmäßig an Regalen anstößt, Paletten beschädigt und die Umschlagleistung sinkt.
Die richtige Gangbreite ist deshalb immer ein Kompromiss zwischen drei Faktoren:
- Fahrzeuggeometrie: Wenderadius, Fahrzeugbreite, Überhang und Mastbauart
- Ladeeinheit: Palettengröße, Lastlänge und Lastgewicht
- Lagerstruktur: Regalart, Toleranzen, Bodenbeschaffenheit und Anbaugeräte
Grundbegriffe: Arbeitsgang, Verkehrsgang und Gangbreite
Bevor Sie zum Maßband greifen, sollten die Begriffe klar sein. In der Intralogistik unterscheidet man grundsätzlich zwei Gangarten:
- Arbeitsgang (Bedienungsgang): Er verläuft direkt vor den Regalen und dient dem Ein- und Auslagern. Hier muss der Stapler drehen, den Mast anheben und die Last einsetzen können.
- Verkehrsgang (Fahrgang): Er verbindet Lagerbereiche, Tore oder Übergabestationen. Hier genügt in der Regel die Begegnungs- oder Überholbreite.
Die eigentliche Gangbreite ist der lichte Abstand zwischen zwei Hindernissen – also zwischen Regalvorderkante und gegenüberliegendem Regal, einer Wand oder einer Maschine. Entscheidend ist, dass dieser Abstand an der engsten Stelle gemessen wird, nicht an der breitesten.
Die Gangbreite berechnen: Grundformel und Rechenbeispiel
Die Grundformel
Die erforderliche Arbeitsgangbreite lässt sich näherungsweise mit einer einfachen Formel bestimmen:
Ast = Ru + b + a
- Ast: erforderliche Arbeitsgangbreite in mm
- Ru: äußerer Wenderadius bzw. äußerer Überhang des Staplers in mm
- b: Lastmaß quer zur Fahrtrichtung (bei Europalette quer rund 1.200 mm)
- a: Sicherheitsabstand, je Seite mindestens 100 mm, empfohlen 150–200 mm
Bei Schubmaststaplern fällt der Wenderadius deutlich kleiner aus, weil der Mast erst nach dem Einfahren in den Gang nach vorn geschoben wird. Hier lautet die Faustregel:
Ast = b + 2a
Rechenbeispiel: Gegengewichtsstapler mit 2,0 Tonnen
Ein Elektro-Gegengewichtsstapler mit 2.000 kg Tragfähigkeit hat einen äußeren Wenderadius von etwa 2.300 mm. Die Europalette wird quer gehandhabt, also mit rund 1.200 mm Lasttiefe. Als Sicherheitsabstand werden 200 mm angesetzt:
Ast = 2.300 mm + 1.200 mm + 200 mm = 3.700 mm
In der Praxis liegen die Herstellerangaben für dieses Fahrzeugsegment typischerweise zwischen 3.700 und 4.000 mm. Verlassen Sie sich daher niemals nur auf die eigene Rechnung, sondern immer auf die Gangbreitentabellen des Herstellers, die für jede Palettengröße und Anbaugerätekombination exakte Werte ausweisen.
Gangbreiten nach Staplertyp im Vergleich
Die folgende Übersicht zeigt typische Richtwerte für gängige Fahrzeugklassen bei einer Europalette 1.200 × 800 mm, quer gehandhabt:
| Staplertyp | Tragfähigkeit | Typische Gangbreite | Einsatzbereich |
|---|---|---|---|
| Handhubwagen / Niederhubwagen | 1,5–2,0 t | 2.000–2.400 mm | Kompaktlager, Kommissionierung |
| schubmaststapler | 1,4–2,0 t | 2.700–3.000 mm | Mittlere Lagerhöhen, hohe Flächennutzung |
| Gegengewichtsstapler | 1,5 t | 3.600–3.900 mm | Innen- und Außeneinsatz |
| Gegengewichtsstapler | 2,5 t | 4.000–4.400 mm | Schwere Lasten, Blocklager |
| Schmalgangstapler | 1,0–1,5 t | 1.600–1.900 mm | Hochregalanlagen mit Führungsschiene |
Diese Werte sind Durchschnittsgrößen und dienen nur der ersten Orientierung. Maßgeblich sind immer die technischen Daten des konkret eingesetzten Fahrzeugs.
Praxis: So messen Sie die Gangbreite korrekt vor Ort
1. Den engsten Punkt identifizieren
Gangbreiten sind selten konstant. Prüfen Sie Regalstützen, Pfosten, Feuerlöscher, Leuchten, Sprinklerrohre, Torrahmen und aufsteigende Trassen. Der engste Querschnitt bestimmt die nutzbare Breite.
2. Auf mehreren Höhen messen
Messen Sie nicht nur am Boden. Regale stehen nicht immer lotrecht, und Bodentoleranzen oder Schienen können den Querschnitt reduzieren. Prüfen Sie mindestens auf Bodenhöhe, auf halber Regalhöhe und auf Höhe der obersten Einlagerungsebene.
3. Geeignetes Messwerkzeug verwenden
- Laser-Entfernungsmesser: ideal für große Höhen und lange Distanzen, Genauigkeit ±1–2 mm
- Stahlbandmaß: für kurze Strecken am Boden, immer gerade und ohne Durchhang spannen
- Wasserwaage und Senklot: zur Kontrolle, ob Regale wirklich lotrecht stehen
4. Kurven und Einmündungen gesondert bewerten
In Kurven und an Einmündungen benötigt der Stapler mehr Platz, weil das Heck ausschwenkt. Hier gilt die Verkehrsgangbreite, die deutlich über der Arbeitsgangbreite liegen kann. Rechnen Sie bei 90-Grad-Abbiegungen mit einem Zuschlag von 300 bis 600 mm.
5. Bodenbeschaffenheit berücksichtigen
Unebenheiten, Rampen, Fugen und Schienen erhöhen den Platzbedarf. Planen Sie bei Gefälle Zuschläge ein, da der Stapler beim Bremsen und Anfahren mehr Raum benötigt.
Normen, Richtlinien und Sicherheitsabstände
Für die Planung von Gängen und Lagerbereichen sind mehrere Regelwerke relevant:
- DIN 15185: beschreibt Anforderungen an die Nutzung von Regalen und Flurförderzeugen, einschließlich Mindestabständen
- VDI-Richtlinien: geben Hinweise zu Verkehrswegen, Sicherheitsabständen und der Trennung von Fußgänger- und Fahrverkehr
- DGUV-Regeln: fordern bei kombiniertem Verkehr einen Sicherheitsabstand von mindestens 500 mm zwischen Personen und Flurförderzeugen
- DIN EN 15635: regelt den sicheren Betrieb von Stahlregalen, inklusive Anfahrschutz und Toleranzen
Faustregel: Ein seitlicher Sicherheitsabstand von mindestens 100 mm pro Seite ist das absolute Minimum. Für den sicheren Dauerbetrieb empfehlen Planer 150 bis 250 mm.
Typische Fehler beim Messen der Gangbreite
- Nur am Boden messen: Regalstützen und Schienen reduzieren den Querschnitt weiter oben.
- Anbaugeräte vergessen: Zinkenverstellgeräte, Klammern oder Drehgeräte vergrößern den Platzbedarf erheblich.
- Mit Nennmaß statt Rechenmaß planen: Paletten sind selten exakt 1.200 mm lang – Überstände von 50 mm sind keine Seltenheit.
- Kurven nicht berücksichtigen: Der äußere Hecküberhang wächst mit dem Lenkeinschlag.
- Reserven für später streichen: Neue Regaltypen oder schwerere Lasten erfordern oft mehr Platz.
- Herstellerangaben ignorieren: Jeder Hersteller gibt fahrzeugspezifische Gangbreiten an – diese sind verbindlich.

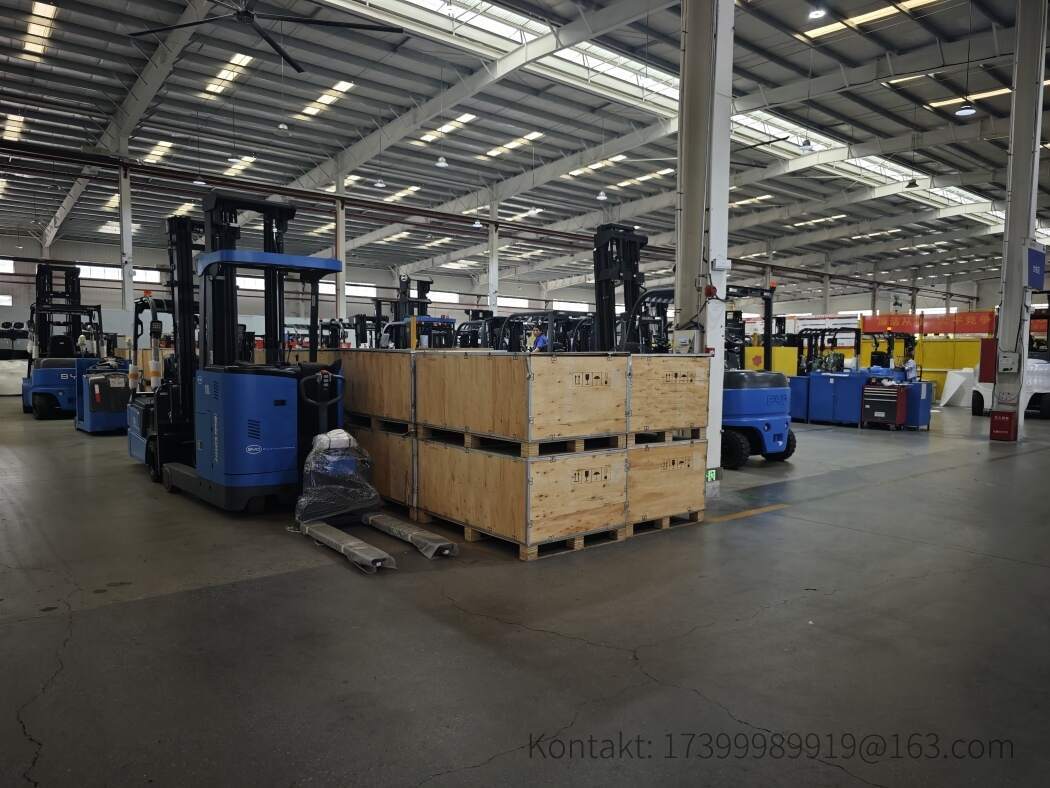

Elektrostapler und Lithium-Technologie: Was die Gangbreite beeinflusst
Moderne Elektrostapler mit Lithium-Eisenphosphat-Akkus verändern die Lagerplanung nachhaltig. BYD-Flurförderzeuge arbeiten zum Beispiel mit fest integrierten Lithium-Akkus, die über die reguläre Ladepause in rund ein bis zwei Stunden nachgeladen werden. Dadurch entfallen:
- separate Batterieräume und Wechselstationen – wertvolle Fläche wird frei
- der Transport und das Umsetzen schwerer Bleibatterien
- häufige Zwischenladepausen, die den Gang zusätzlich belegen
Da Lithium-Akkus zudem kompakter bauen können, sind viele aktuelle Elektrostapler schlanker und wendiger als vergleichbare Modelle mit Blei-Säure-Technik. Das wirkt sich direkt auf die benötigte Gangbreite aus: Wo früher 3.900 mm nötig waren, sind heute oft 3.600 mm ausreichend. Prüfen Sie in jedem Fall die aktuellen Maßtoleranzen und Gangbreitentabellen Ihres Fahrzeugherstellers, bevor Sie Regale bestellen.
Checkliste für die Gangbreitenmessung
- Fahrzeugdatenblatt mit Wenderadius, Überhang und Fahrzeugbreite bereitlegen
- Palettentyp, Lastlänge und Lastgewicht exakt erfassen
- Anbaugeräte und Sonderausstattungen in die Rechnung aufnehmen
- Engsten Querschnitt jedes Gangs identifizieren und dokumentieren
- Auf drei Höhen messen: Boden, halbe Regalhöhe, oberste Ebene
- Sicherheitsabstand von mindestens 100 mm pro Seite einplanen
- Kurven, Einmündungen und Rampen mit 300–600 mm Zuschlag kalkulieren
- Bodentoleranzen und Regaltoleranzen berücksichtigen
- Herstellerangaben mit eigenen Messwerten abgleichen
- Reserven für künftige Erweiterungen von 5–10 Prozent einplanen
Fazit
Die richtige Gangbreite zu messen ist kein Hexenwerk, erfordert aber Sorgfalt. Wer den engsten Punkt identifiziert, auf mehreren Höhen misst, Sicherheitsabstände einhält und die fahrzeugspezifischen Herstellerangaben berücksichtigt, schafft die Grundlage für ein sicheres und wirtschaftliches Lager. Moderne Elektrostapler mit Lithium-Technologie bieten dabei zusätzliche Spielräume, weil sie kompakter und wendiger arbeiten als klassische Antriebskonzepte.
Sie planen ein neues Lager oder wollen Ihre bestehende Flotte auf BYD-Lithiumstapler umstellen? Unser Team unterstützt Sie bei der Auswahl des passenden Fahrzeugs und liefert Ihnen die exakten Gangbreitentabellen für Ihre Anwendung.
