Gabelstapler: Gangbreiten in Bestandsgebäuden prüfen

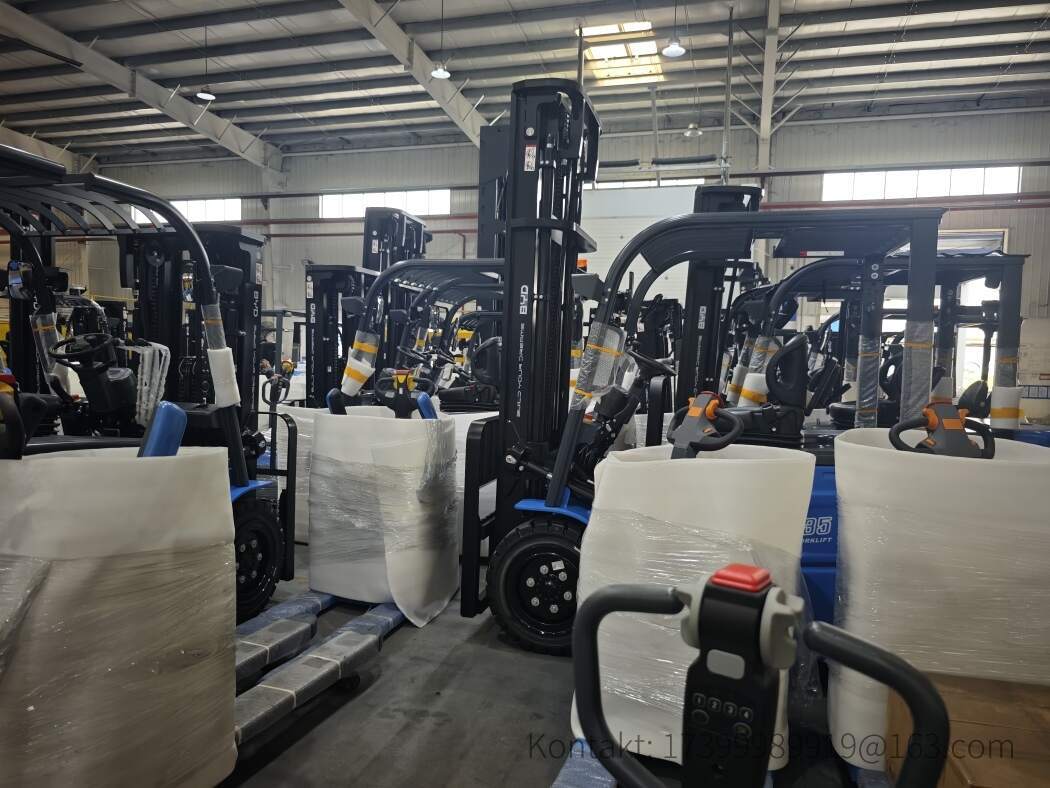

Wer in einer bestehenden Halle einen neuen Gabelstapler anschafft oder seinen Fahrzeugpark modernisiert, stößt fast immer auf dasselbe Problem: Das Gebäude wurde für andere Fahrzeuge, andere Regale und andere Warenströme geplant. Bevor der erste elektrische Gabelstapler bestellt wird, sollte deshalb die tatsächliche Gangbreite im Bestandsgebäude exakt geprüft werden. Dieser Leitfaden zeigt, welche Maße wirklich zählen, wie Sie normgerecht messen und welche Fahrzeugtechnik sich für enge Bestandsflächen eignet.

Warum Bestandsgebäude und moderne Gabelstapler so oft kollidieren

Neubauten werden heute meist um die Logistiktechnik herum geplant. Im Bestand ist es umgekehrt: Die Tragwerksachsen, Stützenreihen, Tore, Rampen und Brandschutzwände liegen fest. Zusätzlich verschärfen drei Entwicklungen die Situation:

• Steigende Lagerdichte: Um Fläche zu sparen, werden Regale höher und enger gestellt – der Arbeitsgang schrumpft.
• Größere Lasten: Schwerere Akkus und höhere Resttragfähigkeiten vergrößern die Fahrzeugabmessungen.
• Elektromobilität: Lithium-Ionen-Antriebe wie die von BYD verändern zwar nicht die Grundabmessungen, aber Akkuabmessungen, Ladekonzepte und Wartungsflächen müssen eingeplant werden.

Eine ungeprüfte Gangbreite führt im Betrieb zu Streifschäden an Regalen und Torrahmen, zu höherem Personalaufwand beim Rangieren oder schlimmstenfalls zu einem Fahrzeug, das die vorgeschriebene Arbeitsgangbreite schlicht nicht erreicht.

Die wichtigsten Begriffe: Arbeitsgangbreite, Verkehrsgangbreite und Sicherheitsabstand

Arbeitsgangbreite

Die Arbeitsgangbreite ist der lichte Abstand zwischen zwei Regalfronten, in dem ein Stapler ein- und auslagern kann. Sie ergibt sich aus Fahrzeuglänge, Fahrzeugbreite, dem erforderlichen Wendemanöver mit angehobener Last und den Sicherheitsabständen zu beiden Regalseiten. Sie ist das maßgebliche Kriterium für Regalplanung und Fahrzeugauswahl.

Verkehrsgangbreite

Die Verkehrsgangbreite beschreibt den reinen Fahrweg ohne Einlagerung – etwa zwischen Regal und Wand, zwischen zwei Stützenreihen oder in Verladezonen. Hier zählt vor allem die Begegnung zweier Fahrzeuge sowie der sichere Raum für Fußgänger und Transportwege.

Sicherheitsabstände

Zu jeder Seite sollte ein Abstand von mindestens 50 bis 100 mm eingeplant werden, in Kurven, an Toren und bei Dach- oder Torbalken deutlich mehr. Diese Abstände sind keine Reserve, sondern Arbeitsraum für Lenkbewegungen, Lastpendeln und Bremswege.

Rechtliche und normative Grundlagen

Für die Planung sind vor allem folgende Regelwerke relevant:

• DGUV Vorschrift 68 (ehem. BGV D27): Flurförderzeuge – Betrieb, Unterweisung, Sichtprüfung.
• DIN 15185-1/-2: Sicherheitsanforderungen und Prüfung von Regalanlagen.
• VDI 2199 / VDI 3564: Hinweise zu Fahrzeugabmessungen und Regalbediengeräten.
• ASR A1.8: Verkehrswege in Arbeitsstätten, inklusive Breiten und Kennzeichnung.
• Betriebsanleitung des Herstellers: verbindliche Angaben zu Arbeitsgangbreite und Resttragfähigkeit.

Wichtig: Der Hersteller gibt die erforderliche Arbeitsgangbreite für sein Fahrzeug unter definierten Bedingungen an. Diese Zahl ist die Grundlage jeder Machbarkeitsprüfung – nicht der Wert aus einem Verkaufsprospekt eines anderen Modells.

Schritt-für-Schritt-Anleitung: So prüfen Sie Gangbreiten korrekt

1. Bestandsaufnahme: Halle vermessen, Stützen, Tore, Rampen, Rohrleitungen und Sprinkler erfassen.
2. Regalplan einholen: Aktuelle Regalhöhen, Regaltiefen, Achsmaße und Fachlasten dokumentieren.
3. Engstellen identifizieren: Nicht die durchschnittliche, sondern die kleinste Gangbreite ist entscheidend.
4. Messpunkte markieren: Auf Höhe der Gabelspitzen und auf Höhe der Regaltraversen messen – Stützen können nach innen versetzt sein.
5. Fahrzeugdaten sammeln: Länge inkl. Gabel, Breite, Wendekreis, Chassis-Höhe und Lastschwerpunktabstand.
6. Manöver simulieren: Ein- und Auslagervorgang horizontal und vertikal durchrechnen, inklusive Wendemanöver über Eck.
7. Ergebnis dokumentieren: Tabelle mit Soll- und Ist-Werten erstellen und von der Fachkraft Flurförderzeuge freigeben lassen.

Für die Vermessung eignen sich Laserentfernungsmesser, für die spätere Kontrolle Bodenmarkierungen in Signalfarben. Wer unsicher ist, sollte eine Probefahrt mit dem Wunschfahrzeug im Originalgebäude durchführen – das ersetzt jede Rechnung.

Fahrzeugabmessungen richtig lesen

Viele Fehler entstehen, weil Fahrzeugdaten falsch interpretiert werden. Entscheidend sind:

• Länge inklusive Gabelzinken – nicht die reine Chassislänge.
• Breite über alles – inklusive Bereifung und Anbauteilen.
• Wendekreisradius – bestimmt den Platzbedarf beim Drehen im Gang.
• Lastschwerpunktabstand (LSP): Ein größerer LSP reduziert die Resttragfähigkeit und erhöht den Platzbedarf beim Wenden.
• Durchfahrtshöhe: Schutzüberschränke bei Schubmaststaplern sind im Bestandsgebäude oft die wahre Engstelle.

Ein klar definiertes Fahrzeugprofil verhindert, dass ein zu großer Gabelstapler gekauft wird, dessen Wendekreis im Bestand gar nicht nutzbar ist.

Tabelle: Welche Gangbreite braucht welcher Staplertyp?

Die Werte sind Richtwerte. Die verbindliche Arbeitsgangbreite liefert ausschließlich die Betriebsanleitung des konkret gewählten Modells unter den realen Lastbedingungen.

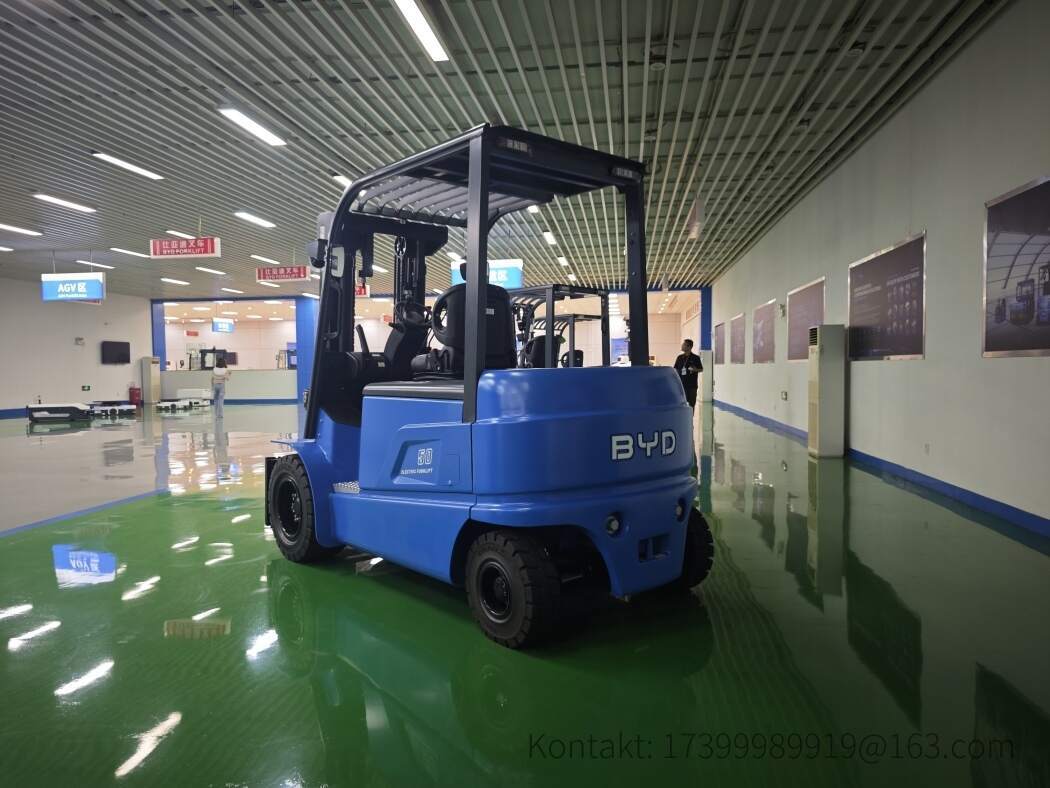

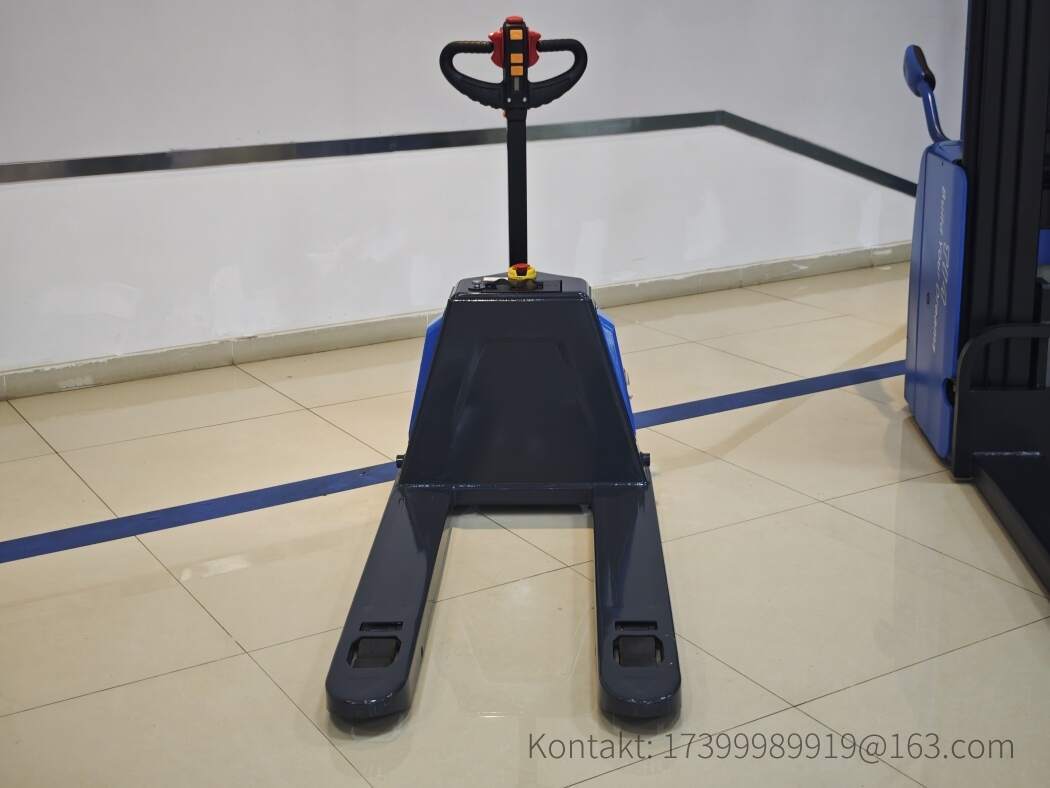

Schmalgangstapler, Schubmaststapler und BYD Lithium-Technik

In Bestandsgebäuden mit Gängen unter 3,0 m führt an Schmalgang- oder Schubmasttechnik kaum ein Weg vorbei. Moderne elektrische Flurförderzeuge mit Lithium-Eisenphosphat-Akkus punkten hier gleich mehrfach:

• Kompakte Bauform: Der Lithium-Akku benötigt keinen separaten Batterieraum und kein Wechselsystem.
• Konstante Leistung: Anders als Blei-Säure-Akkus liefern Lithium-Akkus auch bei Teilladung volle Leistung – wichtig beim präzisen Rangieren in engen Gängen.
• Zwischenladung: In kurzen Pausen nachladen statt großer Batteriewechsel – ideal für mehrschichtige Nutzung im Bestand.
• Wartungsarm: Keine Wasserbefüllung, kein Säuremanagement – weniger Nebenanlagen, mehr nutzbare Fläche.

Gerade in Kombination mit Schmalgangtechnik und Regalbediengeräten lassen sich so bis zu 30 Prozent mehr Lagerfläche in derselben Halle erschließen – vorausgesetzt, die Gangbreitenprüfung fällt korrekt aus.

Häufige Fehler bei der Gangbreitenprüfung

• Es wird nur die mittlere Gangbreite gemessen, nicht die engste Stelle.
• Stützenfüße, Rammschutz, Sprinklerleitungen und Rohrbrücken bleiben unberücksichtigt.
• Die Gabelzinkenlänge wird bei der Fahrzeuglänge vergessen.
• Der Sicherheitsabstand wird als Reserve statt als Arbeitsraum betrachtet.
• Es wird mit neuen Regalen gerechnet, obwohl das Bestandsregal um einige Zentimeter nach innen versetzt steht.
• Bodenunebenheiten und Schrägen werden ignoriert – sie verändern die tatsächlich nutzbare Breite.

Praxis-Tipps für enge Bestandsgebäude

• Bodenmarkierungen mit klarer Gangbegrenzung anbringen, um Kollisionen zu minimieren.
• Einbahnregelungen prüfen, statt Begegnungsverkehr zu erzwingen.
• Spiegel und Warnsysteme in Kurven und an Torausfahrten installieren.
• Tragfähigkeit des Bodens prüfen – schwere Lithium-Stapler mit hoher Achslast belasten den Bestandsboden stärker als angenommen.
• Vor der Investition eine Machbarkeitsstudie vom Hersteller oder Händler anfordern.

Fazit

Die Gangbreitenprüfung im Bestandsgebäude ist kein Nebenaspekt, sondern die Grundlage jeder wirtschaftlichen Flurförderzeug-Entscheidung. Wer die engste Stelle misst, Fahrzeugdaten korrekt liest und normgerechte Sicherheitsabstände einplant, vermeidet teure Fehlkäufe und Nachrüstungen. Moderne elektrische Gabelstapler mit BYD Lithium-Technologie bieten dabei die nötige Flexibilität, um auch in engen Bestandsflächen leistungsstark und wartungsarm zu arbeiten.

Für Beratung, Machbarkeitsprüfung und Angebote zu elektrischen Gabelstaplern und BYD Lithium-Lösungen erreichen Sie uns unter: info@bydfork.com
