Warum die Tragfähigkeit die wichtigste Kennzahl am Gabelstapler ist
Jeder Gabelstapler ist für eine bestimmte maximale Last ausgelegt – die Nenntragfähigkeit. Sie steht groß auf dem Typenschild und wird von Herstellern, Betreibern und Fahrern gleichermaßen als Orientierung genutzt. Doch in der täglichen Praxis im Lager, im Hafen oder in der Produktion zeigt sich immer wieder: Die Tragfähigkeit wird nicht selten an ihre Grenzen gebracht oder sogar überschritten. Die Folgen reichen von beschädigter Ware über umgestürzte Stapler bis hin zu schweren Personenschäden.
Dieser Leitfaden erklärt, warum die Tragfähigkeit keine feste Größe ist, wie Lastschwerpunkt, Hubhöhe und Anbaugeräte die tatsächlich sichere Last verändern und welche Maßnahmen Betreiber ergreifen sollten, um ihre Mitarbeiter und ihr Equipment zu schützen. Wer die Grenzen der Tragfähigkeit respektiert, gewinnt nicht nur Sicherheit, sondern auch Effizienz und eine längere Lebensdauer der Geräte.
Die Nenntragfähigkeit: Ein Wert mit vielen Bedingungen
Auf dem Typenschild eines Gegengewichtsstaplers steht beispielsweise eine Tragfähigkeit von 2.000 Kilogramm. Viele Anwender interpretieren diesen Wert als absolute Obergrenze für jede denkbare Situation. Das ist ein gefährlicher Irrtum. Die Nenntragfähigkeit gilt nämlich nur unter ganz bestimmten Bedingungen: bei einem fest definierten Lastschwerpunkt, einer definierten Hubhöhe, einer standardisierten Gabelzinke und ohne Anbaugeräte.
Sobald sich eine dieser Bedingungen ändert, verändert sich auch die sichere Nutzlast. Der Grund dafür liegt in der Physik des Hebels. Der Gabelstapler wirkt wie eine Wippe mit dem Vorderachsgelenk als Drehpunkt. Je weiter die Last vom Drehpunkt entfernt ist, desto stärker ist das Kippmoment. Deshalb sinkt die zulässige Last, wenn:
- der Lastschwerpunkt weiter von der Gabelwurzel entfernt liegt,
- die Last höher gehoben wird,
- die Last mit einem Anbaugerät wie einem Klammer- oder Drehgerät gehandhabt wird,
- der Mast nach vorn geneigt wird,
- der Stapler auf unebenem Untergrund oder in Kurven bewegt wird.
Lastschwerpunkt und Lastmoment verstehen
Der Lastschwerpunkt ist der gedachte Punkt, in dem das gesamte Gewicht einer Last konzentriert wirkt. Bei genormten Ladungsträgern wie Europaletten liegt er üblicherweise in der Mitte. Bei Maschinen, Rohren, Fässern oder unregelmäßig geformten Gütern kann er deutlich außerhalb der Mitte liegen. Ein Asymmetrie-Problem: Liegt der Schwerpunkt weiter vorn als angenommen, wirkt ein größeres Lastmoment auf die Vorderachse – und die Kippgefahr steigt.
So berechnen Profis das Lastmoment
Das Lastmoment ergibt sich aus Lastgewicht multipliziert mit dem Abstand des Lastschwerpunkts vom Drehpunkt. Ein einfaches Beispiel: Eine 1.200 Kilogramm schwere Last mit einem Lastschwerpunkt von 800 Millimetern erzeugt ein deutlich höheres Kippmoment als dieselbe Last mit einem Schwerpunkt von 500 Millimetern. Deshalb liefern Hersteller Lastdiagramme, aus denen sich die maximale Last für jede Hubhöhe und jeden Lastschwerpunkt ablesen lässt.
Das Typenschild und das Lastdiagramm richtig lesen
Jeder Staplerfahrer sollte in der Lage sein, das Typenschild und das Lastdiagramm zu interpretieren. Die wichtigsten Angaben sind in der folgenden Übersicht zusammengefasst.
| Angabe auf dem Typenschild | Bedeutung |
|---|---|
| Nenntragfähigkeit | Maximale Last bei Standard-Lastschwerpunkt und Standard-Hubhöhe |
| Lastschwerpunkt (z. B. 500 mm) | Abstand, für den die Tragfähigkeit gilt |
| Hubhöhe | Höhe, bis zu der die angegebene Last sicher gehoben werden darf |
| Eigengewicht | Gewicht des Staplers inklusive Batterie |
| Hubgerüsttyp | Bauart und Neigung des Masts, relevant für die Resttragfähigkeit |
| Batteriegewicht | Wird als Gegengewicht einkalkuliert – entscheidend bei Batteriewechsel |
Besonders häufig wird ein Punkt übersehen: Bei Elektrostaplern dient die Batterie als Teil des Gegengewichts. Wer eine schwere Bleibatterie gegen eine deutlich leichtere Batterie tauscht, verändert das Kippverhalten des Fahrzeugs. Moderne Lithium-Ionen-Batterien sind zwar wesentlich leichter als vergleichbare Blei-Säure-Akkus, sie werden jedoch bei seriösen Herstellern mit entsprechend angepasstem Gegengewicht und neu berechnetem Lastdiagramm ausgeliefert.
Resttragfähigkeit: Warum die Hubhöhe alles verändert
Die Resttragfähigkeit beschreibt die Last, die bei einer bestimmten Hubhöhe und einem bestimmten Lastschwerpunkt noch sicher bewegt werden darf. Sie ist immer kleiner als die Nenntragfähigkeit und sinkt mit steigender Hubhöhe. Ein Stapler, der am Boden 2.000 Kilogramm hebt, kann in zehn Metern Höhe unter Umständen nur noch 1.000 Kilogramm sicher tragen.
In der Praxis wird dieses Prinzip oft missachtet, wenn Paletten in hohe Regale eingelagert werden. Der Fahrer prüft die Last am Boden, hebt sie an und stellt fest, dass sie sich problemlos anheben lässt – bis das Fahrzeug in der Höhe plötzlich zu kippen beginnt. Deshalb gilt: Vor jedem Hub in große Höhen muss die Resttragfähigkeit anhand des Lastdiagramms geprüft werden.
Häufige Ursachen für Überlastung im Lageralltag
Überlastungen entstehen selten vorsätzlich. Sie entstehen durch Gewohnheit, Zeitdruck und fehlende Informationen. Die häufigsten Auslöser sind:
- Unbekanntes Gewicht der Ladung, weil keine Wiegeeinrichtung vorhanden ist
- Falsche Annahme über den Lastschwerpunkt, etwa bei langen Gütern
- Verwendung von Anbaugeräten ohne Anpassung der Tragfähigkeit
- Zwei Paletten gleichzeitig auf den Gabeln, ohne das Gesamtgewicht zu prüfen
- Beschädigte oder falsch eingestellte Gabelzinken
- Neigung des Masts bei ausgefahrener Last
- Fehlende Schulung neuer Fahrer oder Leihpersonal
Folgen einer Überschreitung der Tragfähigkeit
Eine Überlastung bleibt selten ohne Konsequenz. Kurzfristig drohen Kippen des Fahrzeugs, Verlust der Lenkfähigkeit und herabfallende Lasten. Mittelfristig leiden Mechanik und Hydraulik: Achsen, Mast, Ketten und Reifen verschleißen schneller, die Wartungskosten steigen und die Stillstandzeiten nehmen zu. Langfristig entstehen Sicherheitsrisiken für Personen, rechtliche Konsequenzen bei Unfällen und im schlimmsten Fall der Verlust der Betriebserlaubnis.
Hinzu kommt der wirtschaftliche Schaden: Beschädigte Ware, zerstörte Regale und beschädigte Fahrzeuge verursachen Kosten, die sich durch einfache Maßnahmen vermeiden ließen.
Praktische Tipps für den sicheren Umgang mit der Tragfähigkeit
- Lastdiagramm sichtbar platzieren: Das Diagramm sollte gut lesbar im Sichtfeld des Fahrers angebracht sein – nicht verdeckt oder verblichen.
- Gewichte kennen: Wo möglich, Ladungen wiegen. Ein integriertes Wiegesystem oder ein Lastmomentanzeiger erhöht die Sicherheit erheblich.
- Lastschwerpunkt prüfen: Bei unregelmäßigen Gütern den Schwerpunkt bewusst bestimmen und die Last gegebenenfalls weiter hinten aufnehmen.
- Last tief und geneigt fahren: Nur so niedrig wie nötig heben, Mast nach hinten neigen und die Last in Transportstellung halten.
- Anbaugeräte berücksichtigen: Jedes Anbaugerät verringert die Resttragfähigkeit – die Angaben des Herstellers sind verbindlich.
- Batteriewechsel korrekt durchführen: Nur Batterien mit dem vom Hersteller vorgesehenen Gewicht verwenden.
- Regelmäßige Unterweisung: Fahrer mindestens einmal jährlich schulen und auf Änderungen der Geräte hinweisen.
Lithium-Ionen-Technologie und Tragfähigkeit im Zusammenspiel

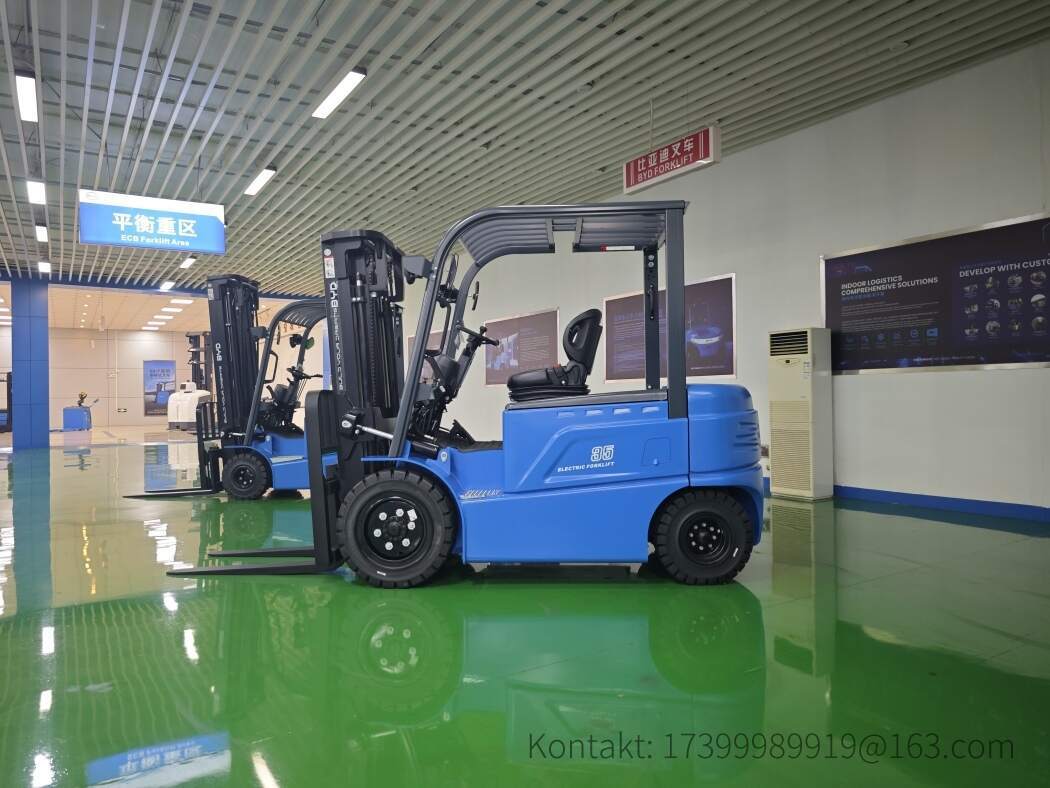

Moderne Elektrostapler mit Lithium-Ionen-Batterien haben die Lagerlogistik in den vergangenen Jahren stark verändert. Sie laden schneller, benötigen keine Batteriewechselstationen und arbeiten über mehrere Schichten hinweg mit konstanter Leistung. Für die Tragfähigkeit bedeutet das unter anderem, dass die Leistungsabgabe bis zum Ende der Schicht stabil bleibt und der Fahrer nicht mit einem schwächer werdenden Hydrauliksystem rechnen muss.
Gleichzeitig bleibt ein physikalisches Grundgesetz bestehen: Auch ein Lithium-Stapler kippt, wenn das Lastmoment die Standsicherheit übersteigt. Deshalb ist es wichtig, beim Kauf oder bei der Umrüstung auf eine neue Batterietechnologie das Lastdiagramm neu zu prüfen und das Gegengewicht anzupassen. Hersteller wie BYD liefern Lithium-Stapler, bei denen Fahrzeug, Batterie und Lastdiagramm aufeinander abgestimmt sind – ein entscheidender Sicherheitsvorteil gegenüber nachträglichen Umbauten.
Verantwortung von Betreiber und Fahrer
Die Betriebssicherheitsverordnung verpflichtet den Betreiber, Arbeitsmittel sicher bereitzustellen, zu prüfen und zu unterweisen. Konkret bedeutet das für Gabelstapler: regelmäßige Prüfung durch befähigte Personen, dokumentierte Unterweisung der Fahrer und klare Vorgaben zur maximalen Belastung. Der Fahrer wiederum trägt die Verantwortung für den konkreten Einsatz – er muss die Last einschätzen, das Lastdiagramm beachten und im Zweifel die Ladung ablehnen.
Eine Sicherheitskultur, in der ein Fahrer eine als zu schwer erscheinende Last ohne Angst vor Sanktionen melden kann, ist der wirksamste Schutz gegen Unfälle. Technische Hilfsmittel wie Lastmomentanzeiger, Neigungsmesser und Kippwarnsysteme ergänzen diese Kultur sinnvoll.
Fazit: Grenzen kennen, Sicherheit gewinnen
Die Tragfähigkeit eines Gabelstaplers ist keine feste Zahl, sondern ein dynamischer Wert, der von Lastschwerpunkt, Hubhöhe, Anbaugeräten, Mastneigung und Batteriegewicht abhängt. Wer diese Zusammenhänge kennt und das Lastdiagramm konsequent anwendet, verhindert Unfälle, schützt Mensch und Material und verlängert die Lebensdauer seiner Flotte. Die wichtigste Regel bleibt einfach: Im Zweifel lieber eine Fahrt mehr als eine Last zu viel.
