Die optimale Abstimmung von Tonnage und Gabeln ist ein kritischer Faktor für die Sicherheit und Effizienz im Lager. Ein falsch dimensionierter Gabelstapler oder ungeeignete Gabeln können zu Unfällen, Schäden an der Ware und erhöhtem Verschleiß führen. In diesem umfassenden Leitfaden erfahren Sie, wie Sie die Tonnage und die Gabeln Ihres Gabelstaplers perfekt aufeinander abstimmen, um maximale Leistung und Sicherheit zu gewährleisten.
Warum die Abstimmung von Tonnage und Gabeln entscheidend ist
Die Tonnage eines Gabelstaplers gibt die maximale Last an, die er unter idealen Bedingungen heben kann. Die Gabeln sind das Bindeglied zwischen der Last und dem Stapler. Wenn sie nicht zur Tonnage passen, kann die Tragfähigkeit drastisch reduziert werden – oft ohne dass der Bediener es merkt. Die Folge: Instabilität, Umkippen oder Bruch der Gabeln. Eine präzise Abstimmung ist daher nicht nur eine Frage der Effizienz, sondern vor allem der Sicherheit.
Grundlagen der Tragfähigkeit und des Lastschwerpunktes
Der Lastschwerpunkt
Der Lastschwerpunkt (auch Lastmittelpunkt genannt) ist der Punkt, an dem das Gewicht der Last konzentriert ist. Er liegt in der Regel in der Mitte der Last, bezogen auf die Länge und Breite. Der Abstand des Lastschwerpunktes von der Gabelfront ist entscheidend für die Resttragfähigkeit des Staplers. Standardmäßig wird die Nenntragfähigkeit bei einem Lastschwerpunkt von 500 mm (oder 600 mm) angegeben. Je weiter die Last vom Stapler entfernt ist, desto geringer ist die Tragfähigkeit.
Resttragfähigkeit
Die Resttragfähigkeit ist die tatsächliche Tragfähigkeit des Staplers unter realen Bedingungen, abhängig von Hubhöhe und Lastschwerpunkt. Jeder Gabelstapler hat ein Tragfähigkeitsdiagramm, das angibt, wie viel Last bei welcher Hubhöhe und welchem Lastschwerpunkt gehoben werden darf. Dieses Diagramm muss immer beachtet werden. Wenn die Gabeln zu lang sind, verschiebt sich der Lastschwerpunkt nach vorne, und die Resttragfähigkeit sinkt.
Gabeltypen und ihre Eigenschaften
Standardgabeln
Standardgabeln sind für die meisten Anwendungen geeignet. Sie bestehen aus hochfestem Stahl und sind in verschiedenen Längen, Breiten und Dicken erhältlich. Die Tragfähigkeit einer einzelnen Gabel hängt von ihrer Größe und dem Material ab. Wichtig: Die Tragfähigkeit der Gabeln muss mindestens der Nenntragfähigkeit des Staplers entsprechen.
Spezialgabeln
Für spezielle Anwendungen gibt es Spezialgabeln wie Kufen, Rollengabeln oder teleskopierbare Gabeln. Diese können die Tragfähigkeit beeinflussen und erfordern eine genaue Prüfung der Kompatibilität mit dem Stapler. Auch das Gewicht der Gabeln selbst spielt eine Rolle: Schwere Gabeln reduzieren die Nutzlast.
Die richtige Gabel für die Tonnage auswählen
Um die richtige Gabel für die Tonnage zu wählen, müssen Sie mehrere Faktoren berücksichtigen:
- Nenntragfähigkeit des Staplers: Sie sollte nie überschritten werden.
- Lastschwerpunkt: Passen Sie die Gabelnlänge so an, dass der Lastschwerpunkt im sicheren Bereich bleibt.
- Gabelzinkenlänge: Die Gabeln sollten etwa 2/3 der Lastlänge abdecken.
- Gabelzinkendicke: Je dicker die Gabeln, desto höher die Tragfähigkeit, aber auch das Gewicht.
- Material und Qualität: Hochwertiger Stahl ist entscheidend für die Haltbarkeit.
Belastungstabelle
Die folgende Tabelle gibt einen Überblick über typische Tragfähigkeiten von Gabelzinken in Abhängigkeit von Länge und Dicke (Beispielwerte):
| Länge (mm) | Dicke (mm) | Tragfähigkeit pro Gabel (kg) |
|---|---|---|
| 1000 | 40 | 2000 |
| 1200 | 45 | 2500 |
| 1500 | 50 | 3000 |
| 1800 | 55 | 3500 |
Hinweis: Die tatsächliche Tragfähigkeit hängt vom Hersteller und der Lastverteilung ab. Konsultieren Sie immer das Handbuch.
Gabelzinkenlänge und -dicke
Die Länge der Gabelzinken sollte so gewählt werden, dass die Last sicher aufliegt. Zu kurze Gabeln führen zu einer Punktbelastung und können die Last beschädigen oder instabil machen. Zu lange Gabeln verschieben den Lastschwerpunkt nach vorne und reduzieren die Resttragfähigkeit. Die Dicke der Gabeln beeinflusst die Tragfähigkeit: Eine Erhöhung der Dicke um 10 % kann die Tragfähigkeit um bis zu 30 % steigern. Allerdings erhöht sich auch das Gewicht, was die Nutzlast reduziert.
Praktische Tipps zur Abstimmung
- Berechnen Sie den Lastschwerpunkt: Messen Sie den Abstand von der Gabelfront bis zum Schwerpunkt der Last.
- Nutzen Sie das Tragfähigkeitsdiagramm: Jeder Stapler hat eines. Vergleichen Sie es mit Ihren Gabeln.
- Wählen Sie Gabeln mit ausreichender Tragfähigkeit: Die Summe der Tragfähigkeiten beider Gabeln muss mindestens der Nenntragfähigkeit des Staplers entsprechen.
- Berücksichtigen Sie das Eigengewicht der Gabeln: Schwere Gabeln reduzieren die Nutzlast.
- Prüfen Sie regelmäßig: Gabeln nutzen sich ab. Lassen Sie sie regelmäßig inspizieren.
- Schulen Sie Ihre Fahrer: Sie müssen die Zusammenhänge verstehen.
Häufige Fehler und deren Folgen
Ein häufiger Fehler ist die Verwendung von Gabeln, die zu lang oder zu kurz sind. Zu lange Gabeln können den Lastschwerpunkt so weit nach vorne verlagern, dass der Stapler kippt. Zu kurze Gabeln können die Last nicht sicher tragen, was zu herunterfallenden Gütern führt. Ein weiterer Fehler ist die Missachtung der Resttragfähigkeit bei hohen Hubhöhen. Viele Fahrer glauben, dass die Nenntragfähigkeit immer gilt, aber das ist nicht der Fall. Die Folgen können Unfälle, Verletzungen und teure Schäden sein.
Normen und Vorschriften
In vielen Ländern gibt es strenge Vorschriften für die Tragfähigkeit von Gabelstaplern und Gabeln. Die DIN EN ISO 3691-1 legt Sicherheitsanforderungen fest. In Deutschland gilt zudem die DGUV Vorschrift 68 (früher BGV D27). Diese Vorschriften verlangen, dass die Tragfähigkeit des Staplers und der Gabeln eindeutig gekennzeichnet ist und dass der Fahrer vor der Nutzung die Last und den Lastschwerpunkt prüft. Bei Nichteinhaltung drohen Bußgelder und im Schadensfall haftet der Betreiber. Informieren Sie sich über die aktuellen Vorschriften und dokumentieren Sie die regelmäßige Prüfung der Gabeln.
Wartung und Sicherheit
Regelmäßige Wartung der Gabeln ist unerlässlich. Prüfen Sie auf Risse, Verformungen und Abnutzung. Gabeln mit mehr als 10 % Abnutzung der Dicke sollten ausgetauscht werden. Auch die Gabelspitzen und der Gabelrücken müssen kontrolliert werden. Verwenden Sie nur Original- oder geprüfte Ersatzgabeln. Sicherheit geht vor: Niemals eine beschädigte Gabel verwenden.

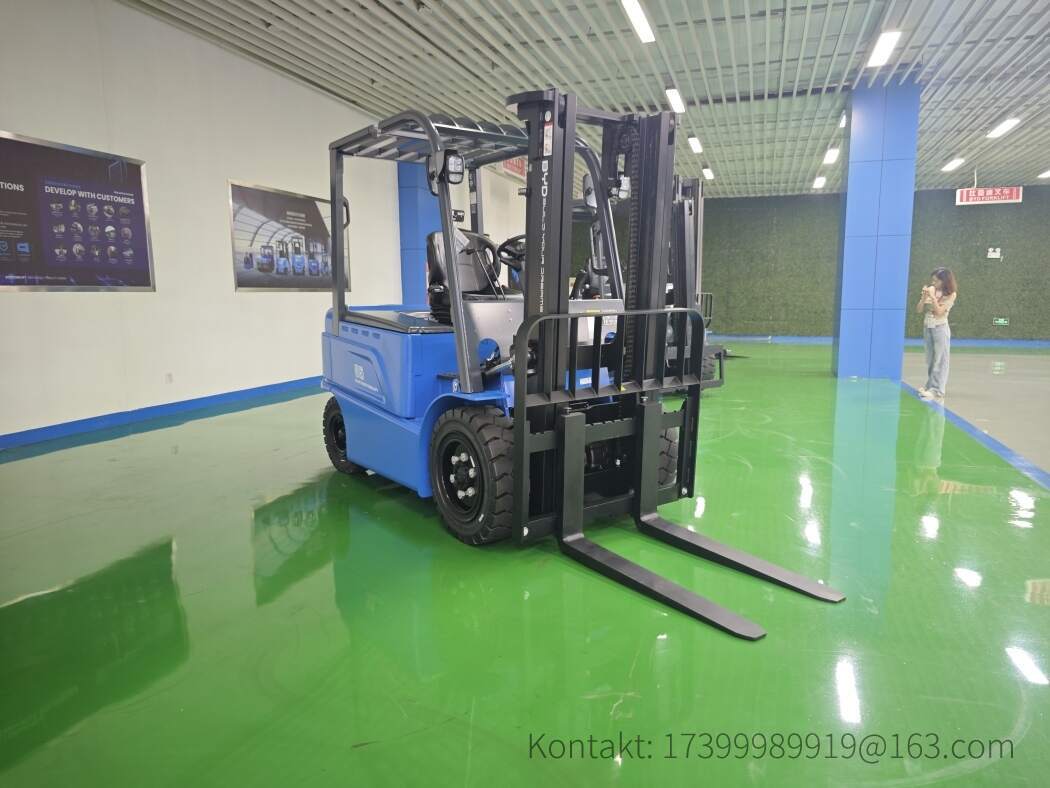

BYD Lithium-Gabelstapler: Effizienz und Präzision
BYD Lithium-Gabelstapler sind bekannt für ihre hohe Effizienz und ihre präzise Leistungsabgabe. Dank der fortschrittlichen Lithium-Eisenphosphat-Technologie bieten sie eine konstante Leistung, auch bei niedrigem Ladestand. Dies ist besonders wichtig, wenn schwere Lasten über längere Zeit gehoben werden müssen. Die Abstimmung von Tonnage und Gabeln ist bei BYD-Staplern besonders einfach, da sie über integrierte Wiegesysteme und Tragfähigkeitsanzeigen verfügen. So können Fahrer die aktuelle Resttragfähigkeit jederzeit ablesen und Überladungen vermeiden. Für Unternehmen, die auf Sicherheit und Effizienz setzen, sind BYD Lithium-Gabelstapler die ideale Wahl.
Fazit
Die Abstimmung von Tonnage und Gabeln ist kein einmaliger Akt, sondern ein kontinuierlicher Prozess. Überprüfen Sie regelmäßig Ihre Gabeln und deren Tragfähigkeit, schulen Sie Ihr Personal und nutzen Sie die technischen Möglichkeiten moderner Gabelstapler wie denen von BYD. So gewährleisten Sie einen sicheren und effizienten Betrieb.
