Gabelstapler: Traglastdiagramm für Sicherheitsbeauftragte

Für Sicherheitsbeauftragte in Lager, Logistik und Produktion ist das Traglastdiagramm eines Gabelstaplers weit mehr als ein technisches Beiwerk. Es ist ein zentrales Sicherheitsdokument, das die zulässige Beladung in Abhängigkeit von Hubhöhe und Lastschwerpunkt definiert. Ein falsch interpretiertes Diagramm kann zu schweren Unfällen führen – von umkippenden Staplern bis zu herabstürzenden Lasten. Dieser umfassende Leitfaden erklärt, wie Sie Traglastdiagramme richtig lesen, welche rechtlichen Anforderungen gelten und worauf Sie im Alltag als Sicherheitsbeauftragter besonders achten müssen.

Was ist ein Traglastdiagramm?

Ein Traglastdiagramm (auch Lastdiagramm oder Kapazitätsdiagramm genannt) ist eine grafische Darstellung der maximalen Last, die ein Gabelstapler unter bestimmten Bedingungen sicher heben darf. Es wird vom Hersteller erstellt und ist an jedem Stapler gut sichtbar anzubringen. Das Diagramm berücksichtigt zwei wesentliche Variablen: den Lastschwerpunkt (Abstand von der Gabelzinkenvorderkante bis zum Schwerpunkt der Last) und die Hubhöhe. Darüber hinaus können weitere Faktoren wie Anbaugeräte oder Masttyp in separaten Kurven dargestellt sein.

Die Nennlast eines Staplers – oft als einzelne Zahl angegeben – bezieht sich immer auf einen definierten Lastschwerpunkt (meist 500 mm) und eine Standard-Hubhöhe. Sobald diese Bedingungen abweichen, sinkt die zulässige Traglast. Das Diagramm zeigt diese Reduzierung präzise an.

Bestandteile eines Traglastdiagramms

• X-Achse: Lastschwerpunkt in Millimetern (z. B. 500 mm, 600 mm, 700 mm).
• Y-Achse: Hubhöhe in Millimetern oder Metern.
• Kurven: Für verschiedene Masttypen oder Anbaugeräte. Jede Kurve repräsentiert eine spezifische Konfiguration.
• Nennlast: Die maximale Last bei optimalen Bedingungen.

Rechtliche Grundlagen und Normen

In Deutschland und der EU gelten strenge Vorschriften für den Betrieb von Gabelstaplern. Zu den wichtigsten zählen:

• Betriebssicherheitsverordnung (BetrSichV): Verpflichtet den Arbeitgeber, geeignete Arbeitsmittel bereitzustellen und Gefährdungen zu beurteilen.
• DGUV Vorschrift 1: Grundsätze der Prävention – Unterweisung, Prüfung, Dokumentation.
• DGUV Regel 100-500: Konkretisiert den Betrieb von Flurförderzeugen, inklusive der Pflicht, Traglastdiagramme mitzuführen und zu beachten.
• ISO 3691 und EN 1459: Internationale und europäische Normen für Sicherheit und Tragfähigkeit von Flurförderzeugen.

Der Sicherheitsbeauftragte ist dafür verantwortlich, dass die Traglastdiagramme aktuell, lesbar und für alle Fahrer zugänglich sind. Zudem muss er regelmäßig Schulungen durchführen und die Einhaltung der Vorgaben überprüfen.

So lesen Sie ein Traglastdiagramm richtig

Das Ablesen eines Traglastdiagramms erfordert Übung. Gehen Sie schrittweise vor:

1. Lastschwerpunkt bestimmen: Messen Sie den Abstand von der Gabelzinkenvorderkante bis zum Schwerpunkt der Last. Bei palettierter Ware ist dies oft die Mitte der Palette.
2. Hubhöhe festlegen: Ermitteln Sie die benötigte Hubhöhe für Ihr Lagerregal oder Ihren Transport.
3. Kurve auswählen: Suchen Sie die Kurve, die Ihrem Stapler und gegebenenfalls Ihrem Anbaugerät entspricht.
4. Schnittpunkt finden: Gehen Sie vom Lastschwerpunkt auf der X-Achse senkrecht nach oben, bis Sie die Kurve erreichen. Lesen Sie dann auf der Y-Achse die maximale Hubhöhe ab. Alternativ können Sie von der gewünschten Hubhöhe horizontal zur Kurve und dann nach unten zum Lastschwerpunkt gehen.
5. Traglast ablesen: Die Kurve gibt an, welche Last bei dieser Kombination zulässig ist. Oft ist die Traglast direkt an der Kurve oder in einer Tabelle angegeben.

Vorsicht: Viele Diagramme sind nicht linear. Eine geringe Erhöhung des Lastschwerpunkts kann die Traglast drastisch reduzieren.

Beispiel: Traglasttabelle für einen 2,5-Tonnen-Elektrostapler

Diese Tabelle zeigt deutlich: Mit zunehmender Hubhöhe und größerem Lastschwerpunkt sinkt die erlaubte Last. Ein Sicherheitsbeauftragter muss sicherstellen, dass Fahrer diese Zusammenhänge verstehen.

Einflussfaktoren auf die Traglast

Die Traglast eines Gabelstaplers wird von mehreren Faktoren beeinflusst. Als Sicherheitsbeauftragter sollten Sie diese kennen und in Unterweisungen vermitteln:

• Lastschwerpunkt: Je weiter die Last von der Gabelzinke entfernt ist, desto geringer die Traglast.
• Hubhöhe: Mit steigender Hubhöhe verschlechtert sich die Standsicherheit, die Traglast sinkt.
• Anbaugeräte: Zinkenverlängerungen, Klammern, Drehgeräte oder Schaufeln verändern den Lastschwerpunkt und reduzieren die Nenntraglast erheblich.
• Masttyp: Ein Triplex-Mast mit Freihub kann andere Traglasten haben als ein Duplex-Mast.
• Reifen und Ballast: Luft- oder Vollgummireifen, Ballastgewicht und Gegengewicht sind werksseitig abgestimmt.
• Batteriegewicht: Bei Elektrostaplern dient die Batterie oft als Teil des Gegengewichts. Eine falsche Batterie kann die Standsicherheit gefährden.

Praktische Tipps für Sicherheitsbeauftragte

Die theoretischen Grundlagen sind wichtig, doch die Praxis entscheidet. Hier sind bewährte Tipps für Ihren Arbeitsalltag:

• Regelmäßige Sichtprüfung: Kontrollieren Sie monatlich, ob die Traglastdiagramme an allen Staplern vorhanden, lesbar und unbeschädigt sind.
• Unterweisung mit Praxisbezug: Nutzen Sie konkrete Beispiele aus Ihrem Lager. Lassen Sie Fahrer den Lastschwerpunkt selbst berechnen.
• Dokumentation: Integrieren Sie die Traglastdiagramme in die Betriebsanweisung und lassen Sie sich den Empfang schriftlich bestätigen.
• Aktualisierung bei Änderungen: Sobald ein Anbaugerät montiert oder die Batterie gewechselt wird, muss das Diagramm angepasst werden. Fordern Sie neue Diagramme beim Hersteller an.
• Technische Hilfsmittel: Lastmomentbegrenzer oder Wiegesysteme können Überladung vermeiden. Prüfen Sie, ob solche Systeme nachgerüstet werden können.
• Schulung der Fahrer: Mindestens einmal jährlich eine Auffrischung, bei neuen Geräten sofort.

Häufige Fehler und Gefahren

Trotz klarer Vorgaben passieren immer wieder Unfälle durch Fehlinterpretationen. Die häufigsten Fehler:

• Ignorieren des Lastschwerpunkts: Viele Fahrer gehen von der Nennlast aus und übersehen, dass diese nur bei 500 mm gilt.
• Verwendung von Anbaugeräten ohne neues Diagramm: Die Traglast kann um bis zu 50 % sinken.
• Überladung trotz Diagramm: Manche Fahrer verlassen sich auf ihr Gefühl statt auf das Diagramm.
• Nichtbeachtung der Hubhöhe: Besonders in hohen Regalen wird die reduzierte Traglast oft unterschätzt.
• Falsche Batterie: Eine leichtere Batterie verringert das Gegengewicht und kann zum Umkippen führen.

Die Folgen können verheerend sein: Umkippen des Staplers, herabfallende Lasten, Verletzungen von Personen und erhebliche Sachschäden. Als Sicherheitsbeauftragter müssen Sie präventiv handeln.

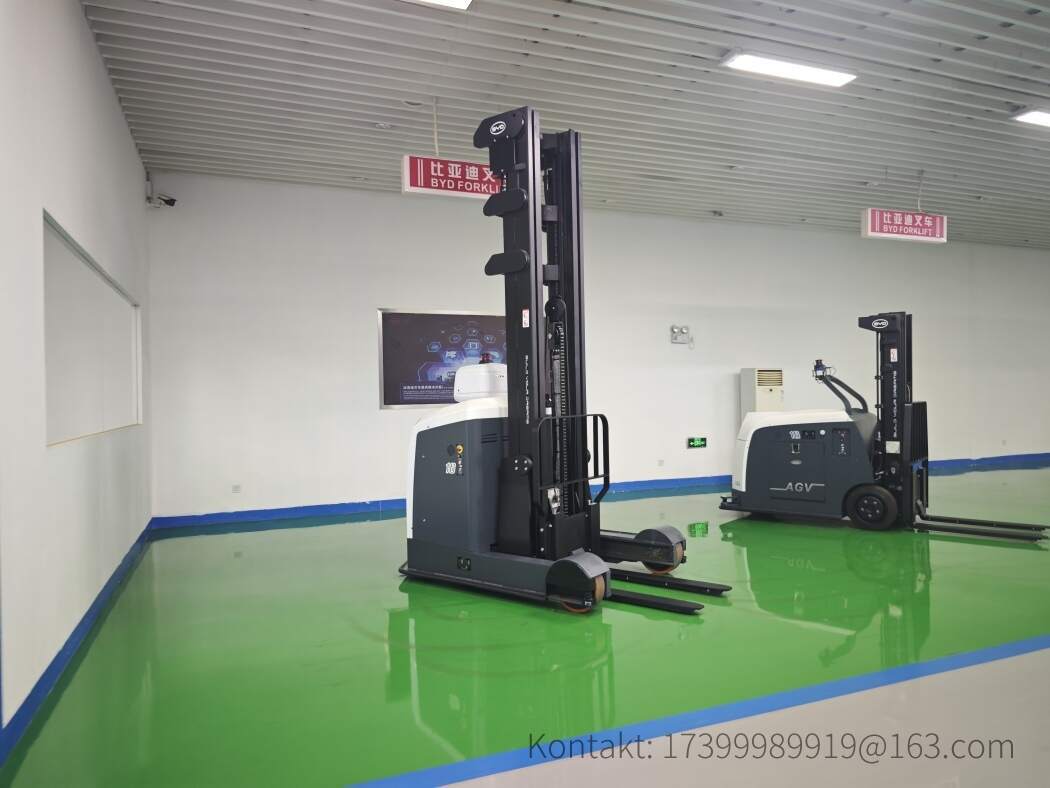

Bedeutung für Elektrostapler und BYD-Lithium-Technologie

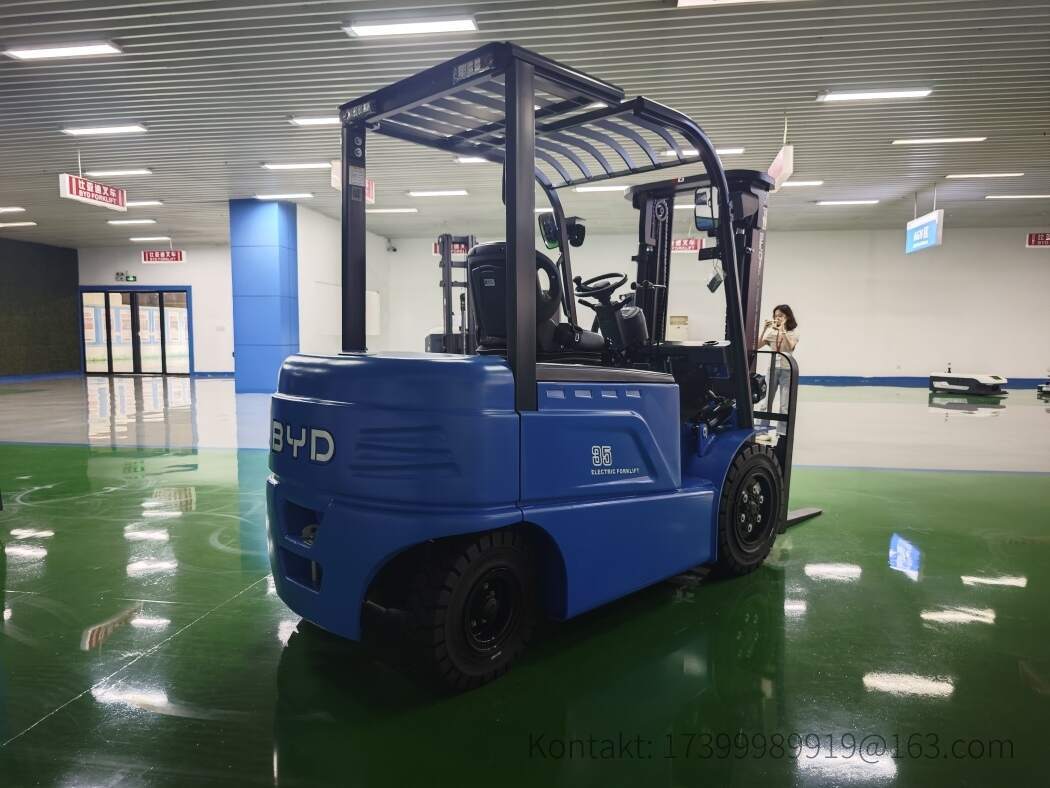

Elektrostapler sind aus modernen Lagern nicht mehr wegzudenken. Sie sind emissionsfrei, leise und effizient. Die BYD-Lithium-Eisenphosphat-Technologie (LiFePO4) bietet dabei entscheidende Vorteile: hohe Energiedichte, lange Lebensdauer und schnelle Zwischenladung. Doch auch bei Elektrostaplern gilt: Das Traglastdiagramm ist individuell auf das Modell abgestimmt. Die Batterie ist Teil des Gegengewichts. BYD-Stapler zeichnen sich durch eine optimierte Gewichtsverteilung aus, dennoch muss der Sicherheitsbeauftragte sicherstellen, dass nur die spezifizierte Batterie verwendet wird.

Ein weiterer Vorteil: Durch die kompakte Bauweise der BYD-Batterien kann der Schwerpunkt günstiger liegen, was die Standsicherheit erhöht. Dennoch sollten Sie niemals ohne Traglastdiagramm arbeiten. Lassen Sie sich vom Hersteller oder einem zertifizierten Partner beraten.

Fazit

Das Traglastdiagramm ist ein unverzichtbares Sicherheitsinstrument für jeden Gabelstapler. Sicherheitsbeauftragte tragen die Verantwortung dafür, dass es korrekt gelesen, regelmäßig geprüft und in Schulungen vermittelt wird. Nur so lassen sich Unfälle vermeiden und die Standsicherheit von Mensch und Material gewährleisten. Achten Sie besonders auf Lastschwerpunkt, Hubhöhe und Anbaugeräte – und zögern Sie nicht, bei Unklarheiten den Hersteller zu kontaktieren.
