Gabelstapler: Wenderadius in Abhängigkeit der Last

Der Wenderadius von Gabelstaplern ist ein entscheidendes Kriterium für die Manövrierfähigkeit und Sicherheit im Lager. Doch viele Betreiber wissen nicht, dass sich der tatsächliche Wenderadius in Abhängigkeit von der aufgenommenen Last erheblich ändern kann. Dieser Artikel beleuchtet die physikalischen Zusammenhänge, gibt praktische Tipps und zeigt, wie moderne Elektrostapler – insbesondere von BYD mit Lithium-Technologie – diesem Effekt begegnen.

Grundlagen: Was ist der Wenderadius bei Gabelstaplern?

Der Wenderadius (auch Wendekreisradius) bezeichnet den Radius des Kreises, den ein Gabelstapler bei einer Vollkreiswendung um die Hochachse beschreibt. Man unterscheidet zwischen dem inneren und dem äußeren Wenderadius. Der äußere Wenderadius ist der Abstand von der Drehmitte zur äußersten Begrenzung des Fahrzeugs (z. B. Gegengewicht oder Gabelzinken). Der innere Wenderadius bezieht sich auf die innere Begrenzung, oft die Räder oder den Rahmen.

Hersteller geben in der Regel den Wenderadius für den unbeladenen Zustand an. Dieser Wert ist wichtig für die Auslegung von Regalgängen und Fahrwegen. Doch sobald eine Last aufgenommen wird, verändert sich die Gewichtsverteilung und damit das Fahrverhalten – der effektive Wenderadius kann größer werden.

Physikalische Zusammenhänge: Wie die Last den Wenderadius beeinflusst

Ein Gabelstapler ist ein Gegengewichtsstapler: Das Eigengewicht des Hecks dient als Gegengewicht zur Last an den Gabelzinken. Der Schwerpunkt des gesamten Systems (Stapler + Last) verschiebt sich mit der Last nach vorne. Dadurch verändert sich die Belastung der Vorder- und Hinterräder.

Bei Kurvenfahrt wirken Zentrifugalkräfte. Je höher der Schwerpunkt und je größer die Last, desto stärker neigt das Fahrzeug zum Kippen. Um dies zu kompensieren, muss der Fahrer die Geschwindigkeit reduzieren und den Lenkeinschlag anpassen. Dadurch vergrößert sich praktisch der benötigte Wenderadius.

Zudem verformt sich der Reifen unter Last stärker, was den Rollwiderstand erhöht und die Lenkgeometrie beeinflusst. Die Vorderachse ist stärker belastet, was zu einem größeren Einschlagwinkel führen kann, aber auch die Reibung erhöht.

Lastschwerpunkt und Standsicherheit

Der Lastschwerpunkt (Abstand von der Gabelzinkenmitte zum Lastmittelpunkt) ist entscheidend. Je weiter die Last vom Drehpunkt entfernt ist, desto größer ist das Lastmoment. Dieses Moment wirkt dem Gegengewicht entgegen und kann bei zu großer Last oder zu weitem Lastschwerpunkt zum Kippen führen. Bei Kurvenfahrt addiert sich die Zentrifugalkraft, die das Kippen beschleunigt.

Daher geben Hersteller Lastdiagramme an, die die maximale Tragfähigkeit in Abhängigkeit vom Lastschwerpunkt zeigen. Diese Diagramme sind auch für den Wenderadius relevant, denn sie definieren die Grenzen des sicheren Betriebs.

Praktische Auswirkungen im Lagerbetrieb

In der Praxis hat der lastabhängige Wenderadius mehrere Konsequenzen:

• Regalgänge: Die Gangbreite muss so bemessen sein, dass der Stapler auch mit maximaler Last sicher wenden kann. Wird der Wenderadius größer, kann es zu Kollisionen mit Regalen kommen.
• Fahrwege: Engere Kurven oder Kreuzungen erfordern mehr Platz, wenn der Stapler beladen ist.
• Sicherheit: Ein unterschätzter Wenderadius kann zu Kippunfällen führen, besonders bei hoher Geschwindigkeit.
• Effizienz: Häufiges Rangieren und langsame Wendemanöver kosten Zeit und Energie.

Moderne Lagerplanung berücksichtigt daher nicht nur den statischen Wenderadius, sondern auch dynamische Effekte durch Last und Geschwindigkeit.

Berechnung und technische Daten

Der Wenderadius lässt sich näherungsweise aus der Fahrzeuggeometrie und der Radstellung berechnen. Eine exakte Berechnung ist komplex, da sie von vielen Faktoren abhängt (Reifen, Aufhängung, Lenkübersetzung). Hersteller geben oft den Wenderadius für unbeladenen Zustand an. Für beladenen Zustand kann man Faustregeln anwenden: Pro 100 kg Last im Lastschwerpunkt von 500 mm kann sich der effektive Wenderadius um etwa 5–10 cm vergrößern, abhängig vom Staplertyp.

Die folgende Tabelle gibt einen Überblick über typische Wenderadien (äußerer Radius) für einen 2-Tonnen-Elektrostapler bei unterschiedlichen Lasten und Lastschwerpunkten (vereinfachte Darstellung):

Die Werte sind beispielhaft und können je nach Modell und Reifen abweichen. Beachten Sie stets die Angaben des Herstellers.

Formel zur Abschätzung

Eine grobe Abschätzung des lastabhängigen Wenderadius R_L kann über den Radstand L und den Lenkwinkel δ erfolgen. Der Lenkwinkel verringert sich mit zunehmender Last, da die Vorderachse stärker einfedert und die Lenkgeometrie sich ändert. Näherungsweise gilt: R_L ≈ L / sin(δ_eff), wobei δ_eff der effektive Lenkwinkel ist. Dieser kann um 5–15 % kleiner sein als im unbeladenen Zustand. Somit ergibt sich eine Vergrößerung des Radius um 10–20 %.

Tipps für sicheres und effizientes Wenden mit Last

• Geschwindigkeit reduzieren: Fahren Sie Kurven grundsätzlich langsam, besonders mit hoher Last.
• Lastschwerpunkt beachten: Positionieren Sie die Last möglichst nah am Fahrzeug (Lastschwerpunkt klein halten).
• Vorsicht bei angehobener Last: Heben Sie die Gabel nur so hoch wie nötig. Ein hoher Schwerpunkt erhöht die Kippgefahr.
• Rückwärtsfahren: In engen Gängen ist Rückwärtsfahren oft sicherer, da der Fahrer die Last im Blick hat und der Wenderadius besser kontrollierbar ist.
• Schulung: Regelmäßige Fahrerschulungen sensibilisieren für die dynamischen Effekte.
• Assistenzsysteme nutzen: Moderne Stapler bieten Neigungs- und Lastmomentanzeigen, die den Fahrer warnen.

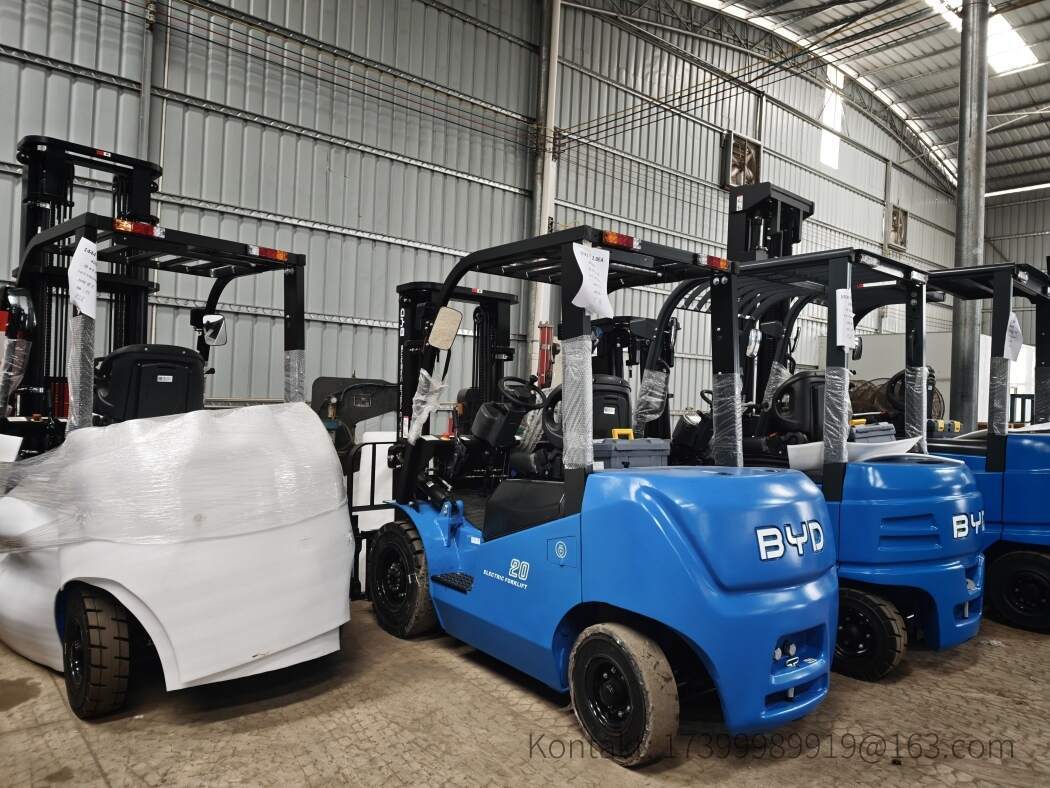

BYD Elektrostapler: Lastabhängiger Wenderadius neu gedacht

BYD setzt bei seinen Elektrostaplern auf innovative Lithium-Eisenphosphat-Batterien (LiFePO4). Diese Technologie bietet entscheidende Vorteile, die sich auch auf den lastabhängigen Wenderadius auswirken:

• Niedriger Schwerpunkt: Die Batterie ist tief im Fahrzeug integriert und bildet einen tiefen Schwerpunkt. Dadurch bleibt die Standsicherheit auch bei hoher Last besser erhalten, und der effektive Wenderadius vergrößert sich weniger stark.
• Geringes Gewicht: Lithium-Batterien sind leichter als Blei-Säure-Batterien. Das reduziert das Gesamtgewicht und verbessert die Agilität.
• Konstante Leistung: Die Leistung bleibt auch bei niedrigem Ladestand konstant, sodass die Lenkunterstützung stets voll verfügbar ist.
• Wartungsfreiheit: Kein Wasser nachfüllen, keine Säure – weniger Stillstandzeiten.

Durch diese Eigenschaften eignen sich BYD-Stapler besonders für enge Lagerhallen und den Umschlag schwerer Lasten. Der lastabhängige Wenderadius fällt bei BYD-Modellen oft geringer aus als bei vergleichbaren Blei-Säure-Staplern.

Fazit

Der Wenderadius eines Gabelstaplers ist keine statische Größe. Die Last verändert Schwerpunkt, Reifenverformung und Lenkverhalten – und damit auch den tatsächlichen Platzbedarf beim Wenden. Wer diesen Effekt kennt und einplant, erhöht Sicherheit und Effizienz im Lager. Elektrostapler von BYD mit Lithium-Technologie bieten hier durch ihren tiefen Schwerpunkt und ihre konstante Leistung entscheidende Vorteile.

Für weitere Informationen und eine individuelle Beratung zu BYD-Elektrostaplern kontaktieren Sie uns bitte unter: info@bydfork.com
