Gangbreite berechnen: Für den sicheren Staplerverkehr

Warum die Gangbreite im Lager über Sicherheit und Wirtschaftlichkeit entscheidet

Die Gangbreite ist eine der meist unterschätzten Kennzahlen in der Intralogistik. Wird sie zu knapp bemessen, entstehen teure Schäden an Regalen, Ladungsträgern und Flurförderzeugen – ganz zu schweigen von den Gefahren für das Lagerpersonal. Wird sie zu großzügig geplant, verschenkt der Betreiber wertvolle Lagerfläche und erhöht die Wegzeiten seiner Staplerfahrer.

Wer die Gangbreite korrekt berechnen will, muss mehr berücksichtigen als nur die Breite des Staplers. Entscheidend sind die eingesetzte Fahrzeugtechnik, die Abmessungen der Last, die Art des Umschlags, die Regalkonstruktion sowie normen- und unfallversicherungsrechtliche Vorgaben. Dieser Leitfaden erklärt Schritt für Schritt, wie Sie die Arbeitsgangbreite, die Verkehrsgangbreite und die Fahrwegbreite für Ihren Betrieb zuverlässig ermitteln.

Grundbegriffe: Diese Breiten müssen Sie unterscheiden

In der Lagerplanung werden mehrere Gangarten unterschieden. Wer sie verwechselt, plant falsch. Die wichtigsten Begriffe im Überblick:

Die Arbeitsgangbreite ist stets die größte der genannten Dimensionen. Sie bestimmt die Regalaufstellung und damit die tatsächlich nutzbare Grundfläche Ihres Lagers.

Die Grundformel zur Berechnung der Arbeitsgangbreite

Für den rechtwinkligen Umschlag mit Gegengewichts- oder Schubmaststaplern hat sich eine praxisbewährte Grundformel etabliert:

Gangbreite = Lastabmessung + Staplerlänge (Vorderkante Last bis Heck) + 2 × Sicherheitsabstand

Dabei gilt:

• Lastabmessung: Länge der Last in Fahrtrichtung, gemessen an der längsten Seite der Palette oder des Ladungsträgers.
• Staplerlänge: Abstand von der Vorderkante der Last bis zur hinteren Fahrzeugkante, inklusive Radstand, Hecküberhang und ggf. Anbaugerät.
• Sicherheitsabstand: Mindestens 100 mm je Seite, in der Praxis häufig 200 mm je Seite, um Fahrfehler, Bodenunebenheiten und Lastschwankungen zu kompensieren.

Wichtig: Bei hängenden Lasten, bei Langgut oder bei Anbaugeräten wie Klammern und Drehgeräten verändert sich die Lastabmessung erheblich. Rechnen Sie immer mit dem ungünstigsten real auftretenden Fall.

Welche Daten Sie vor der Berechnung ermitteln müssen

Eine belastbare Gangbreitenberechnung steht und fällt mit der Qualität Ihrer Eingangsdaten. Erfassen Sie vorab systematisch:

Fahrzeugdaten

• Fahrzeugbreite inklusive Außenspiegel und Arbeitsleuchten
• Länge über alles, inklusive Gabelzinken und Heck
• Wenderadius und Wendekreis (Ausschwenkmaß)
• Hubgerüsthöhe, Bauhöhe und Mastfreiraum
• Art des Anbaugeräts und dessen Abmessungen

Lastdaten

• Abmessungen der Last in allen drei Achsen
• Lastschwerpunktabstand und Gesamtgewicht
• Überstand der Last über die Gabelspitzen
• Formstabilität der Ladung (Folie, Umreifung, Schrumpfhaube)

Gebäude- und Regaldaten

• Stützen- und Rahmentiefe des Regals
• Anfahrschutz, Kanten und Bodenschwellen
• Tragfähigkeit und Ebenheit des Hallenbodens
• Fluchtwege, Tore, Personenübergänge

Beispielrechnung Schritt für Schritt

Ein Unternehmen plant ein Blocklager mit Gegengewichtsstaplern. Die Daten:

Rechenweg: 1.200 mm + 2.400 mm + 400 mm + 400 mm = 4.400 mm Arbeitsgangbreite.

Wird derselbe Umschlag mit einem schubmaststapler ausgeführt, reduziert sich die benötigte Staplerlänge auf etwa 1.900 mm, weil der Mast nach vorn geschoben wird statt zu drehen. Die Arbeitsgangbreite sinkt auf rund 3.500 mm – ein Flächengewinn von fast 20 Prozent pro Gang.

Richtwerte nach Staplertyp

Die folgende Übersicht dient als Orientierung. Die konkreten Werte hängen immer von Fahrzeugmodell, Last und Regalgeometrie ab.

Normen, Vorgaben und rechtliche Grundlagen

Die Gangbreitenberechnung ist keine reine Ingenieuraufgabe, sondern auch eine Arbeitssicherheitsfrage. Relevante Regelwerke sind unter anderem:

• DIN 15185 – Anforderungen an Flurförderzeuge und deren Einsatzumgebung im Lager.
• VDI 2199 – Hinweise zur Planung von Lager- und Kommissioniersystemen.
• DGUV Vorschrift 68 – Flurförderzeuge, verbindliche Anforderungen für Betreiber.
• DGUV Regel 108-007 – Lagereinrichtungen und Ladungsträger.
• Betriebliche Gefährdungsbeurteilung – individuelle Bewertung der Verhältnisse vor Ort.

Prüfen Sie stets die aktuelle Fassung der Regelwerke und ziehen Sie bei Neuplanungen Fachplaner sowie die Berufsgenossenschaft hinzu. Eine dokumentierte Gefährdungsbeurteilung ist Pflicht und schützt im Schadensfall.

Zuschläge, die in keiner Berechnung fehlen dürfen

Erfahrungswerte aus der Praxis zeigen, dass reine Formelwerte häufig zu knapp ausfallen. Planen Sie deshalb bewusst Zuschläge ein:

• Bodenneigungen und Schwellen: Ein Gefälle von zwei Prozent kann den Bremsweg deutlich verlängern.
• Kurven und Kreuzungen: In Kurven schwenkt das Heck aus, der Platzbedarf steigt um bis zu 500 mm.
• Tore und Durchfahrten: Mindestens 500 mm lichter Abstand je Seite empfohlen.
• Fußgängerverkehr: Getrennte Wege oder Schutzgeländer sind Pflicht, wo Personen sich im Gang aufhalten können.
• Anfahrschutz an Regalen: Schutzbügel und Prallplatten reduzieren die lichte Breite.
• Beleuchtung und Sichtverhältnisse: Schlechte Sicht erhöht den nötigen Sicherheitsabstand.

Elektroantrieb als Hebel für schmalere Gänge

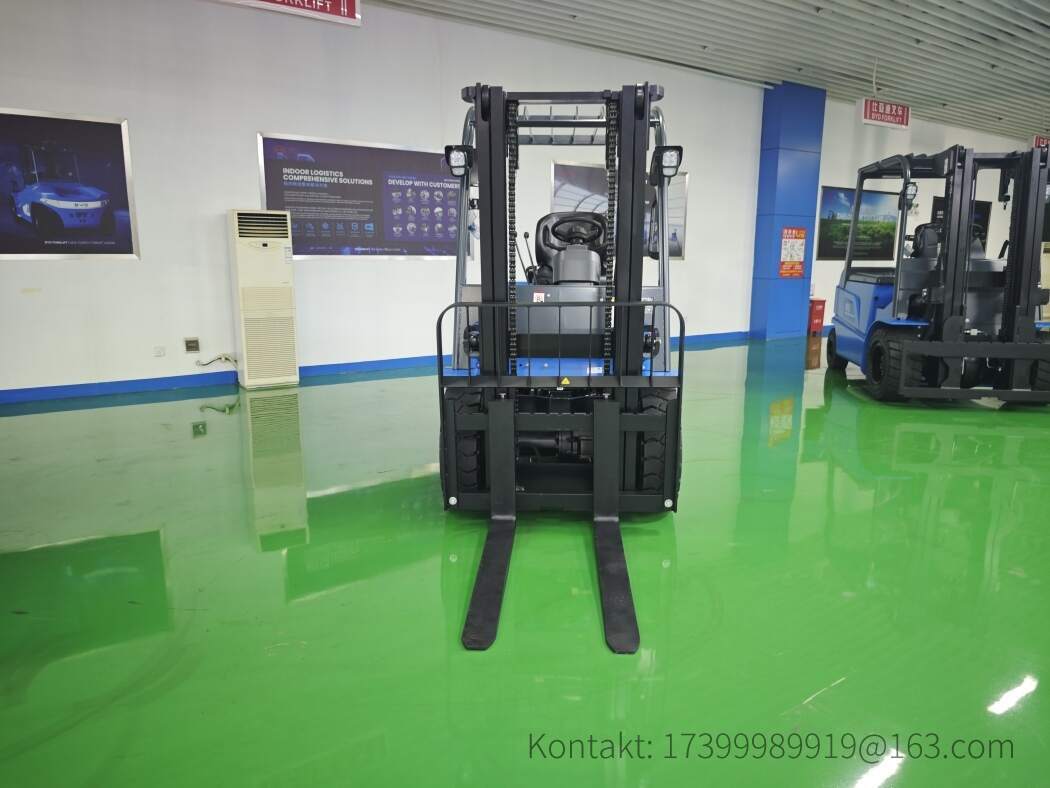

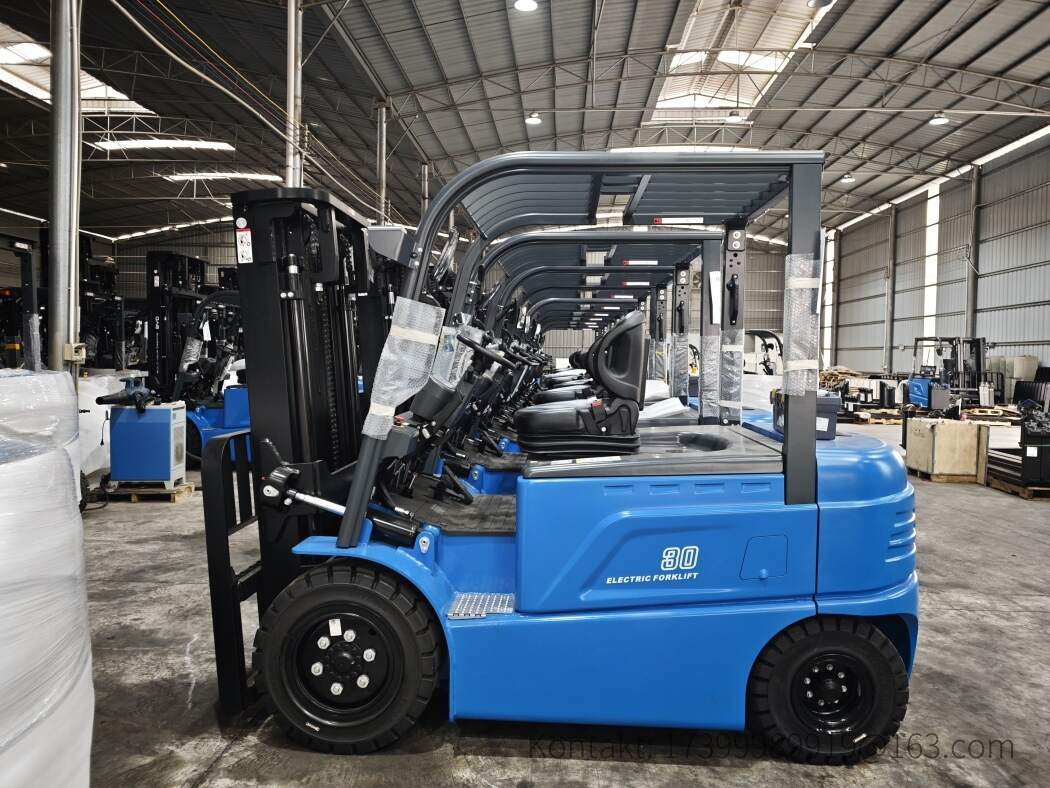

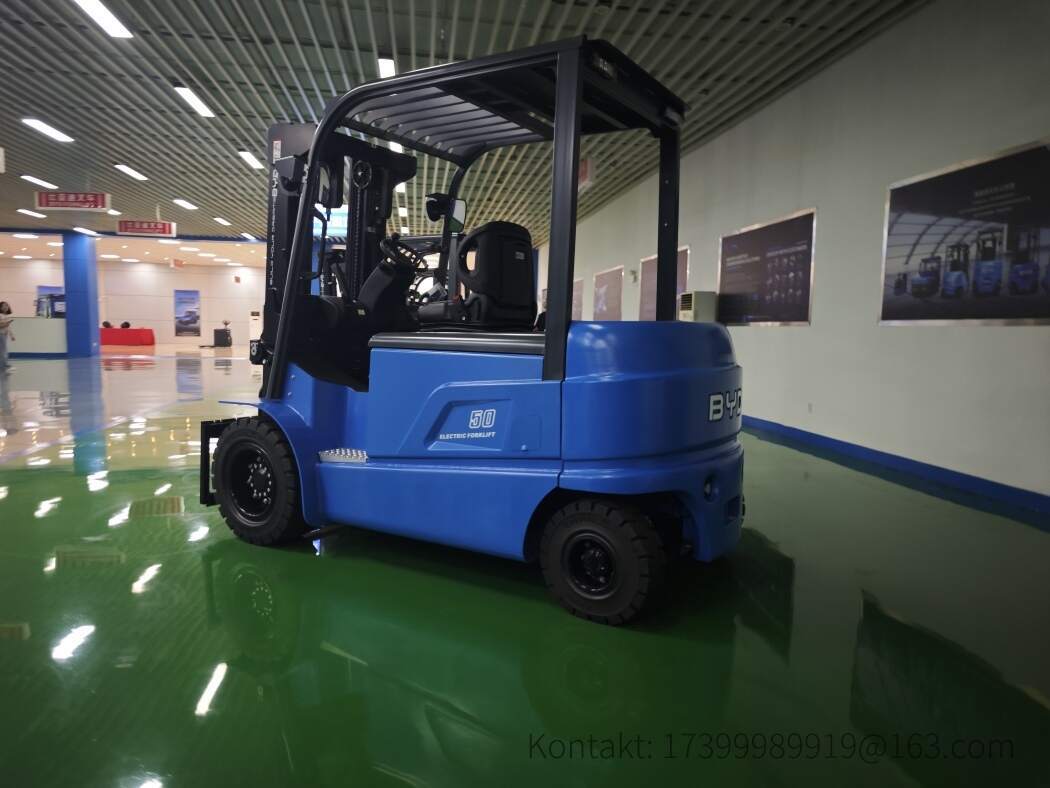

Moderne Elektrostapler mit Lithium-Ionen-Technologie bieten der Lagerplanung entscheidende Vorteile. Sie sind kompakter gebaut, haben keine Abgas- und Belüftungsanforderungen und benötigen keine Batteriewechselräume. Das schafft Spielraum bei der Gangaufteilung und reduziert aufwendige Infrastruktur.

Ein weiterer Aspekt: Lithium-Antriebe liefern ihre Leistung konstant über die gesamte Schicht. Der Fahrer muss die Geschwindigkeit nicht an nachlassende Akkukapazität anpassen, wodurch die berechneten Wegzeiten zuverlässig eingehalten werden. Für Betreiber, die ihre Gänge möglichst effizient ausnutzen wollen, ist die Wahl der Antriebstechnik daher ein echter Planungsfaktor.

Praxis-Tipps zur Optimierung der Gangplanung

1. Erst Fahrzeug, dann Gang: Legen Sie den eingesetzten Staplertyp fest, bevor Sie die Gangbreite dimensionieren.
2. Einbahnverkehr prüfen: In vielen Lagern erhöht Einbahnverkehr die Sicherheit und senkt die nötige Breite.
3. Testfahrt mit Kreide: Markieren Sie die geplante Gangbreite provisorisch auf dem Hallenboden und lassen Sie eine Testfahrt durchführen.
4. Reserven für die Zukunft: Neue Ladungsträger oder Anbaugeräte können die Anforderungen verändern.
5. Schulung dokumentieren: Jeder Fahrer muss die geltende Gangordnung kennen – schriftlich bestätigt.
6. Regelmäßige Kontrolle: Beschädigte Regale, verbogene Anfahrschutze und abgenutzte Bodenmarkierungen verändern die real nutzbare Breite.

Fazit: Gangbreite berechnen heißt Risiko und Fläche abwägen

Die korrekte Gangbreite ist immer ein Kompromiss zwischen Sicherheit, Produktivität und Flächenverbrauch. Wer mit einer strukturierten Formel arbeitet, die tatsächlichen Last- und Fahrzeugmaße zugrunde legt und ausreichende Zuschläge einplant, schafft ein Lager, das sowohl unfallfrei als auch wirtschaftlich läuft. Prüfen Sie Ihre Planung regelmäßig, dokumentieren Sie die Gefährdungsbeurteilung und ziehen Sie bei Umbauten immer die eingesetzten Flurförderzeuge und deren Anbaugeräte mit heran.

Sie planen ein neues Lager oder wollen bestehende Gänge optimieren? Unser Team unterstützt Sie bei der Auswahl passender Elektrostapler und Lithium-Batteriesysteme für Ihre Anforderungen.
