Lager-Design: Gassenbreiten mit Staplern abstimmen

Warum die Gassenbreite über die Wirtschaftlichkeit Ihres Lagers entscheidet

Die Gassenbreite ist eine der wenigen Kennzahlen im Lager, die praktisch jeden nachgelagerten Kostenblock bestimmt. Jeder Zentimeter, den Sie zu viel einplanen, kostet Regalstellplätze, Wege und damit Kapital. Jeder Zentimeter, den Sie zu wenig einplanen, führt zu Rangierunfällen, beschädigten Regalen, langsamen Spielzeiten und im schlimmsten Fall zu einem Stillstand der gesamten Intralogistik. Zwischen diesen beiden Extremen liegt der Bereich, in dem ein Lager wirtschaftlich und sicher betrieben werden kann.

Wer ein neues Lager plant oder ein bestehendes Lager modernisiert, kommt daher nicht darum herum, die Gassenbreiten konsequent auf die eingesetzten Flurförderzeuge abzustimmen. Entscheidend ist dabei nicht nur die Breite des Staplers selbst, sondern das Zusammenspiel aus Fahrzeuggeometrie, Lastabmessungen, Hubhöhe, Bodenbeschaffenheit und den Anforderungen der Verkehrswegeplanung.

Grundbegriffe: Gassenbreite, Arbeitsgangbreite und Verkehrsweg

In der Praxis werden mehrere Begriffe oft synonym verwendet, obwohl sie unterschiedliche Dinge beschreiben. Eine saubere Definition ist die Grundlage jeder Planung:

• Regalgassenbreite: Der lichte Abstand zwischen zwei Regalfronten. Sie wird von der Regalplanung vorgegeben und bestimmt, wie viel Platz ein Fahrzeug zum Ein- und Auslagern hat.
• Arbeitsgangbreite: Die tatsächlich nutzbare Breite innerhalb einer Gasse, einschließlich des Manövrierraums, den ein Stapler zum Drehen, Aufnehmen und Absetzen der Last benötigt.
• Verkehrsgang: Ein reiner Fahrweg ohne Lagerfunktion, zum Beispiel eine Hauptverkehrsachse zwischen Lagerblöcken, der häufig dem Begegnungs- oder Überholverkehr dient.
• Freiraum: Der Sicherheitsabstand zwischen Fahrzeug bzw. Last und Regal, Wand oder anderen Verkehrsteilnehmern.

Wer diese vier Größen getrennt betrachtet, vermeidet den klassischen Fehler, eine Gassenbreite nur nach der Fahrzeugbreite zu dimensionieren und anschließend festzustellen, dass sich die Last beim Einlagern nicht drehen lässt.

Diese Fahrzeugmaße müssen Sie kennen

Bevor Sie eine Gasse festlegen, sollten Sie das Datenblatt Ihres Staplers sehr genau lesen. Relevant sind vor allem:

• Fahrzeugbreite ohne und mit Last (bei Langgut oder breiten Paletten ist die Last oft breiter als das Fahrzeug).
• Baulänge inklusive Gabelzinken bzw. Lastaufnahmemittel.
• Wenderadius bzw. der Außenwendekreis, der das tatsächliche Rangierverhalten beschreibt.
• Durchfahrtshöhe inklusive Fahrerschutzdach und Hubgerüst, wichtig für Tore und Unterzüge.
• Resttragfähigkeit bei der geplanten Hubhöhe sowie bei ausgefahrenem Mast.
• Lastschwerpunktabstand und Nennlast, weil sich die Lastabmessungen direkt auf die notwendige Gassenbreite auswirken.

Ein häufiger Irrtum: Der im Prospekt angegebene Wenderadius beschreibt nur die Kurvenfahrt ohne Last. Im realen Betrieb kommen Lastüberstand und Lenkeinschlag hinzu – ein Zuschlag von 10 bis 20 Prozent auf den Prospektwert ist praxisgerecht.

Richtwerte nach Staplerbauart

Die folgende Übersicht zeigt typische Größenordnungen für Arbeitsgangbreiten bei drei Meter Hubhöhe und Europaletten. Die Werte ersetzen keine Einzelberechnung, geben aber eine belastbare Orientierung für die Grobplanung.

Erkennbar ist das Grundprinzip: Je stärker das Fahrzeug die Last innerhalb seines eigenen Grundrisses aufnimmt, desto schmaler darf die Gasse sein. Der Schmalgangstapler ist deshalb in Hochregallagern mit hoher Dichte erste Wahl, während der Gegengewichtstapler seine Stärke in Flexibilität und vielseitiger Nutzung ausspielt.

So berechnen Sie die erforderliche Gassenbreite

Für die Vorplanung hat sich ein zweistufiges Vorgehen bewährt. In der ersten Stufe prüfen Sie die reine Durchfahrt, in der zweiten Stufe das Manöver:

Stufe 1: Durchfahrtsbreite

Durchfahrtsbreite = max(Fahrzeugbreite, Lastbreite) + 2 × Sicherheitsabstand

Der Sicherheitsabstand liegt je nach Betrieb zwischen 0,10 m und 0,30 m pro Seite. Bei Fußgängerverkehr in der Gasse sind die Werte deutlich höher anzusetzen, denn dort geht es um Personenschutz und nicht um Komfort.

Stufe 2: Arbeitsgangbreite

Arbeitsgangbreite = Außenwendekreis + Lasttiefe + Sicherheitszuschlag

Der Außenwendekreis ergibt sich aus dem Prospektwert des Fahrzeugs plus Zuschlag für Lenkeinschlag und Lastüberhang. Die Lasttiefe entspricht der Tiefe der Paletten oder Gitterboxen, die in die Regale eingelagert werden. Werden unterschiedlich große Ladehilfsmittel verwendet, ist immer das größte Maß anzusetzen.

Ein Rechenbeispiel: Ein Elektro-Schubmaststapler mit 1,25 m Fahrzeugbreite, einem Außenwendekreis von 2,30 m und Europaletten mit 1,20 m Tiefe benötigt ohne Fußgängerverkehr rund 3,00 m Arbeitsgangbreite. Wer hier auf 2,80 m verdichtet, spart pro Gasse Regalfläche, verliert aber Spielzeit bei jedem Einlagerungsvorgang – ein klassischer Zielkonflikt, der sich über die Spielzeitanalyse rechnen lässt.

Rechtliche und normative Vorgaben

Gassenbreiten sind kein reines Effizienzthema, sondern auch ein Sicherheitsthema. Orientierung bieten unter anderem:

• die Arbeitsstättenverordnung in Verbindung mit den ASR A1.8 „Verkehrswege“, die Mindestbreiten und Kennzeichnungen für Verkehrswege fordert,
• die DGUV-Vorgaben zum Betrieb von Flurförderzeugen, einschließlich Unterweisung, Sichtfeld und Rangierregeln,
• die DIN EN 15620 für Toleranzen und Freiräume an Stahlregalen, die verdeutlicht, wie stark sich Regaltoleranzen und Fahrzeugtoleranzen addieren,
• die VDI-Richtlinien zur Planung von Lager- und Kommissioniersystemen, die Rechenmodelle für Spielzeiten und Gassenbreiten liefern.

Wichtig: Die Summe der Einzeltoleranzen – Regal, Boden, Fahrzeug, Last – ist der eigentliche Feind der schmalen Gasse. Wer die Toleranzen nicht addiert, plant im Optimalfall und scheitert im Betrieb.

Boden, Toleranzen und Regaltechnik

Die beste Gassenberechnung nützt nichts, wenn der Boden nicht mitspielt. Ebenheit, Tragfähigkeit und Fugenmuster beeinflussen nicht nur die Fahrsicherheit, sondern auch die erreichbare Positioniergenauigkeit in großer Höhe. Achten Sie auf:

• Ebenheitstoleranzen nach den einschlägigen Normen für Industrieböden, besonders in Schmalganglagern,
• Tragfähigkeit für Radlasten, die bei Elektrostaplern durch schwere Traktionsbatterien höher ausfallen können,
• Fugenversatz und Risse, die bei Schmalgangstaplern mit Mastführung zu Schwingungen führen,
• Regalausrichtung und Verankerung, weil eine schief stehende Regalzeile eine symmetrische Gasse unmöglich macht.

In der Praxis empfiehlt es sich, die Gassenbreite am engsten Punkt auszulegen – also dort, wo Regalstützen, Stützenfußplatten oder Brandschutzeinrichtungen in die Gasse ragen.

Praxis-Tipps für die Planung

• Erst Prozess, dann Fahrzeug, dann Gasse: Definieren Sie Umschlagleistung, Sortiment und Palettenmaße, bevor Sie über Stapler reden.
• Größte Last ansetzen: Planen Sie immer mit den größten Ladehilfsmitteln und der schwersten Last, nicht mit dem Durchschnitt.
• Einbahn- oder Begegnungsverkehr: In schmalen Gassen ist Einbahnverkehr die klar sicherere und meist auch schnellere Lösung.
• Reserve einplanen: Ein Zuschlag von 5 bis 10 cm pro Seite für künftige Änderungen ist günstiger als ein späterer Umbau.
• Testfahrt fordern: Lassen Sie den künftigen Fahrzeugtyp mit Originallast auf einem Testfeld oder im Musterlager fahren – Papierwerte täuschen.
• Spielzeiten rechnen: Prüfen Sie, ob die gesparte Regalfläche die Mehrzeit pro Einlagerung rechtfertigt.
• Kennzeichnung und Schulung: Markierte Verkehrswege und geschultes Personal reduzieren Schäden stärker als jeder Zentimeter mehr Gassenbreite.

Typische Planungsfehler

In der Beratungspraxis wiederholen sich dieselben Fehler. Die häufigsten:

• Gassenbreite nur nach Fahrzeugbreite dimensionieren und den Drehvorgang vergessen.
• Prospektwerte des Wenderadius ungeprüft übernehmen, ohne Last- und Lenkzuschläge.
• Regal- und Bodentoleranzen nicht addieren und dadurch Kollisionen in Kauf nehmen.
• Fußgängerverkehr in schmalen Gassen zulassen, ohne getrennte Verkehrswege auszuweisen.
• Wachstum nicht einplanen: Neue Palettenformate oder schwerere Lasten sprengen die Gasse.
• Batteriewechsel und Ladung nicht mitdenken – Standzeiten und Wechselplätze brauchen Platz.

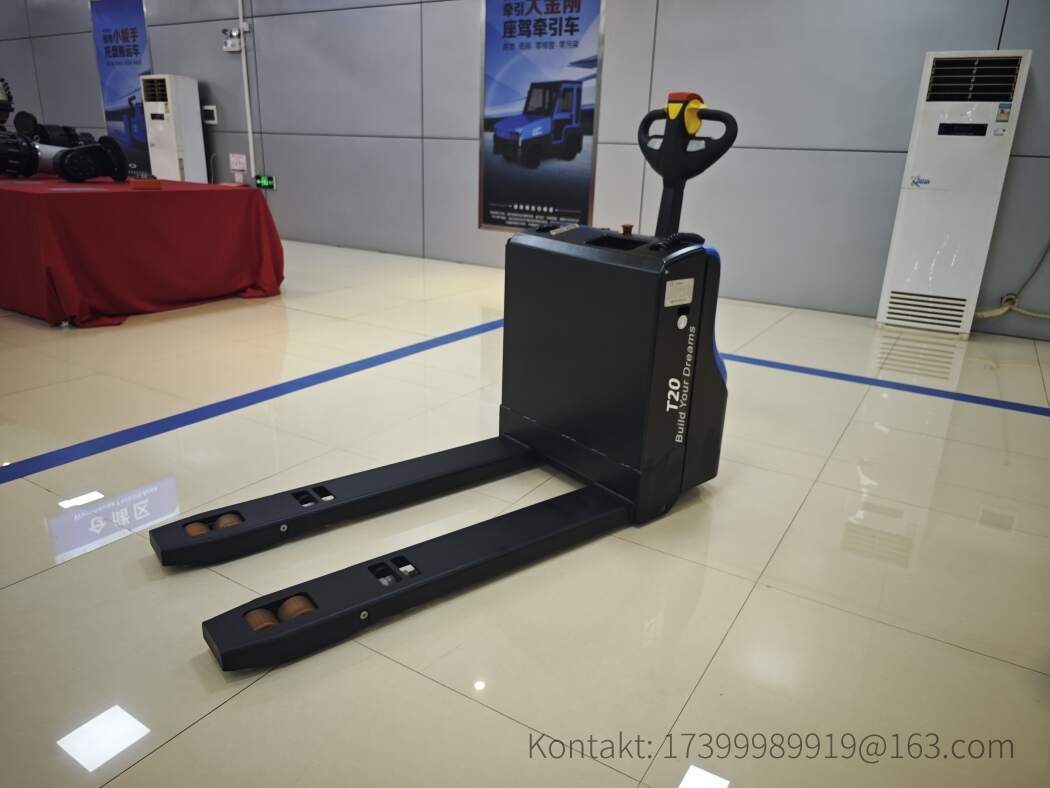

Elektrostapler mit Lithium-Technik: der Hebel für kompakte Gassen

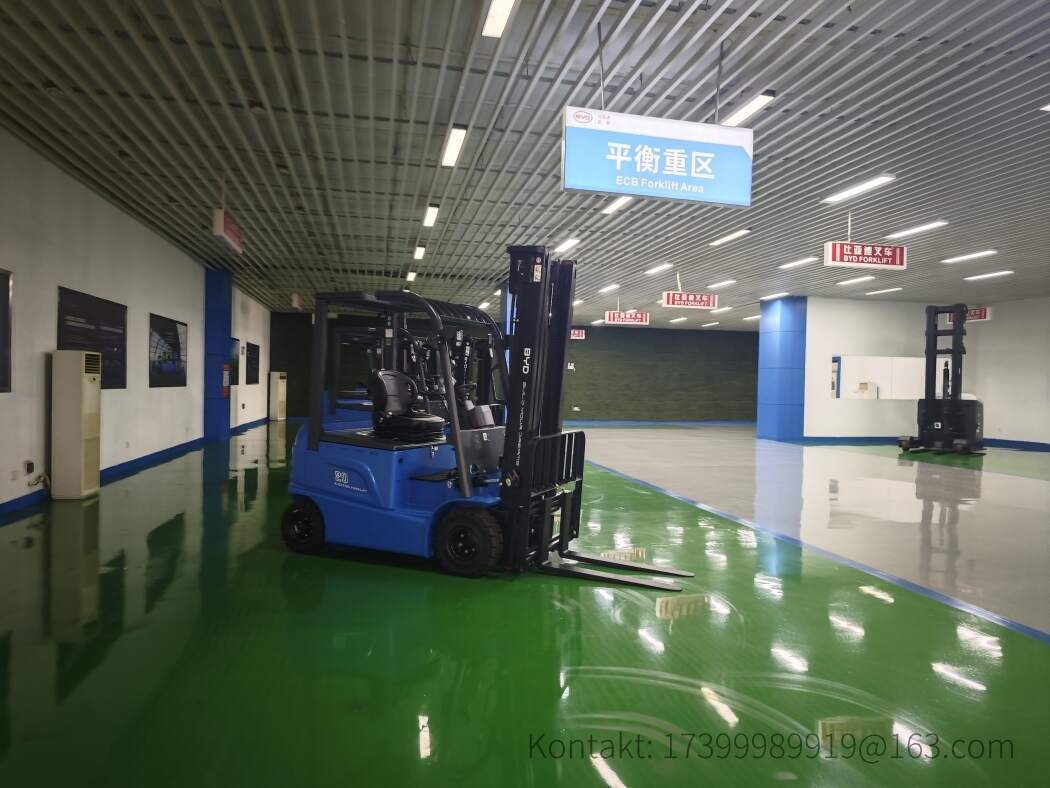

Die Wahl des Antriebs wirkt sich indirekt, aber spürbar auf die Gassenplanung aus. Lithium-Ionen-Stapler von BYD arbeiten ohne Wechselbatterie und ohne separaten Batterieraum. Das hat mehrere planerische Konsequenzen:

• Kein Batteriewechselraum: Flächen, die sonst für Wechselplätze und Laderaum reserviert werden, stehen dem Lager zur Verfügung.
• Zwischenladung statt Wechsel: Kurze Ladefenster in Pausen und Leerlaufzeiten halten die Fahrzeuge im Einsatz, ohne dass ein zweiter Batteriesatz vorgehalten werden muss.
• Konstante Leistung: Die verfügbare Leistung bleibt über den Entladezustand weitgehend stabil, was die Spielzeitkalkulation in engen Gassen verlässlicher macht.
• Kompakte Bauweise: Moderne Elektrostapler lassen sich präzise steuern, was bei der Positionierung in schmalen Gassen und in großer Höhe ein Sicherheitsvorteil ist.
• Wartungsarmut: Weniger bewegliche Verschleißteile im Antriebsstrang bedeuten geringere Stillstandzeiten – ein Faktor, der bei knapp kalkulierten Gassen doppelt zählt.

Für viele Betriebe ergibt sich dadurch ein realistischer Pfad: Statt in eine Schmalgangtechnik zu investieren, lässt sich mit einem kompakten Elektrostapler und einer um 20 bis 30 cm reduzierten Gassenbreite bereits spürbar Fläche gewinnen – ohne die Flexibilität eines freifahrenden Fahrzeugs zu verlieren.

FAQ: Häufige Fragen zur Gassenbreite

Wie breit muss eine Gasse für einen Gegengewichtstapler sein?

Für einen dreirädrigen oder vierrädrigen Elektro-Gegengewichtstapler mit Europaletten liegt die Arbeitsgangbreite typischerweise zwischen 3,50 m und 4,50 m. Bei großen Lasten, langen Gabeln oder Fußgängerverkehr sind größere Werte erforderlich.

Lohnt sich ein Schmalgangstapler immer?

Nein. Schmalgangstapler benötigen in der Regel eine Mastführung im Boden oder Regal, was Investitionen und Inflexibilität bedeutet. Sie lohnen sich, wenn hohe Regale, hohe Umschlagsleistung und knapper Platz zusammenkommen.

Kann ich eine vorhandene Gasse nachträglich verkleinern?

Technisch ist das über neue Regalausrichtung, geänderte Ladehilfsmittel oder ein kompakteres Fahrzeug möglich. Prüfen Sie dabei immer Toleranzen, Bodenebenheit und die Sicherheitsabstände neu.

Welche Rolle spielt der Boden?

Eine erhebliche. Unebenheiten und Fugenversatz führen in schmalen Gassen zu Schwingungen und Positionierfehlern. Bei Schmalgangsystemen ist die Bodenqualität oft der limitierende Faktor.

Fazit: Gassenbreite ist eine Managemententscheidung

Die optimale Gassenbreite entsteht nicht im Katalog, sondern aus der Verbindung von Sortiment, Fahrzeugtechnik, Regaltechnik, Bodenqualität und Sicherheitsanforderungen. Wer diese fünf Faktoren systematisch zusammenführt, gewinnt Fläche, senkt Spielzeiten und reduziert Schäden. Wer nur einen Faktor optimiert, verliert an anderer Stelle doppelt.

Für die konkrete Planung empfiehlt sich ein dreistufiges Vorgehen: Grobauslegung mit Richtwerten, Feinberechnung mit Fahrzeug- und Lastdaten sowie eine praktische Testfahrt mit dem Wunschfahrzeug. Damit treffen Sie eine Entscheidung, die über viele Jahre trägt.
