Lastschwerpunkt: Was passiert bei 600 mm Abstand?

Einleitung: Warum der Lastschwerpunkt über 600 mm entscheidend ist

In der Welt der Gabelstapler und Flurförderzeuge ist der Lastschwerpunkt eine der wichtigsten Größen, wenn es um Sicherheit und Tragfähigkeit geht. Besonders die Angabe „600 mm Abstand“ taucht häufig in Lastdiagrammen auf und wirft bei vielen Betreibern Fragen auf. Was genau passiert, wenn der Lastschwerpunkt 600 mm von der Gabelzinke entfernt liegt? Dieser Artikel erklärt die physikalischen Hintergründe, die Auswirkungen auf die Tragkraft und gibt praktische Tipps für den sicheren Umgang – speziell für Elektrostapler und Lithium-Batterie-Systeme von BYD.

Definition: Was ist der Lastschwerpunkt?

Der Lastschwerpunkt (auch Lastmittelpunkt genannt) ist der Punkt, an dem das gesamte Gewicht der Last konzentriert gedacht werden kann. Bei Gabelstaplern wird er standardmäßig von der Vorderseite der Gabelzinke bis zur Mitte der Last gemessen. Der Abstand wird in Millimetern angegeben und ist entscheidend für die Stabilität des Staplers.

Die meisten Gabelstapler werden mit einem Nenn-Lastschwerpunkt von 500 mm oder 600 mm ausgeliefert. Diese Angabe findet sich im Lastdiagramm und auf dem Typenschild. Ein Lastschwerpunkt von 600 mm bedeutet, dass die Last weiter vorne liegt und somit ein größeres Hebelmoment auf den Stapler wirkt.

Standard-Lastschwerpunkt: 500 mm vs. 600 mm

Historisch bedingt liegt der Standard-Lastschwerpunkt in Europa bei 500 mm. Viele Hersteller geben die Nenntragfähigkeit jedoch auch für 600 mm an, insbesondere bei größeren Staplern oder solchen, die für den Umschlag von sperrigen Gütern ausgelegt sind. Der Unterschied ist erheblich: Ein Stapler, der bei 500 mm noch 2000 kg hebt, kann bei 600 mm nur noch etwa 1667 kg sicher tragen.

Die Wahl des Lastschwerpunkts hängt von der Art der Ladung ab. Paletten mit standardisierten Abmessungen haben oft einen Lastschwerpunkt von 500 mm. Breite oder lange Güter, die über die Gabeln hinausragen, verschieben den Schwerpunkt nach vorne – hier kommt der 600-mm-Wert ins Spiel.

Physikalische Grundlagen: Hebelgesetz und Lastmoment

Die Tragfähigkeit eines Gabelstaplers basiert auf dem Hebelgesetz. Das Lastmoment (M) ergibt sich aus dem Gewicht der Last (F) multipliziert mit dem Abstand (L) vom Drehpunkt (meist die Vorderachse). Formel: M = F × L.

Wenn der Lastschwerpunkt von 500 mm auf 600 mm steigt, erhöht sich der Abstand um 20 %. Um das gleiche Lastmoment zu halten, muss das Gewicht entsprechend reduziert werden. Die neue Tragfähigkeit berechnet sich wie folgt:

Neue Tragfähigkeit = Alte Tragfähigkeit × (500 mm / 600 mm)

Das bedeutet: Die Tragfähigkeit sinkt auf 83,3 % des ursprünglichen Wertes – eine Reduktion um 16,7 %.

Was passiert konkret bei 600 mm Abstand?

Bei einem Lastschwerpunkt von 600 mm wirkt ein größeres Drehmoment auf die Vorderachse. Der Stapler neigt eher zum Kippen nach vorne, wenn die Last angehoben wird. Gleichzeitig entlastet das Heck den Boden – die Hinterachse verliert an Traktion, was die Lenkung und Bremsleistung beeinträchtigen kann.

Ein Beispiel: Ein Elektrostapler mit einer Nenntragfähigkeit von 2000 kg bei 500 mm Lastschwerpunkt. Wird eine Last mit 600 mm Schwerpunktabstand aufgenommen, darf sie nur noch 1667 kg wiegen. Wird diese Grenze überschritten, kann der Stapler instabil werden, die Räder heben ab oder er kippt um.

Viele Unfälle in der Intralogistik gehen auf eine falsche Einschätzung des Lastschwerpunkts zurück. Deshalb ist es unerlässlich, das Lastdiagramm genau zu studieren und die tatsächlichen Lastabmessungen zu berücksichtigen.

Auswirkungen auf die Sicherheit und Stabilität

Die Stabilität eines Gabelstaplers wird durch mehrere Faktoren bestimmt: Radstand, Gegengewicht, Hubhöhe und eben den Lastschwerpunkt. Bei 600 mm Abstand sind die Sicherheitsreserven geringer. Folgende Risiken entstehen:

• Kippgefahr nach vorne: Das erhöhte Lastmoment kann den Stapler über die Vorderachse kippen.
• Verlust der Lenkfähigkeit: Die Hinterachse wird entlastet, das Lenken wird schwammig.
• Bremsprobleme: Weniger Gewicht auf der Hinterachse reduziert die Bremskraft.
• Materialermüdung: Dauerhafte Überlastung schädigt Hubgerüst und Achsen.

Aus diesem Grund schreiben Hersteller und Berufsgenossenschaften vor, dass der Lastschwerpunkt niemals überschritten werden darf. Moderne Elektrostapler von BYD sind mit intelligenten Lastmanagementsystemen ausgestattet, die den Fahrer warnen, wenn die Tragfähigkeit überschritten wird.

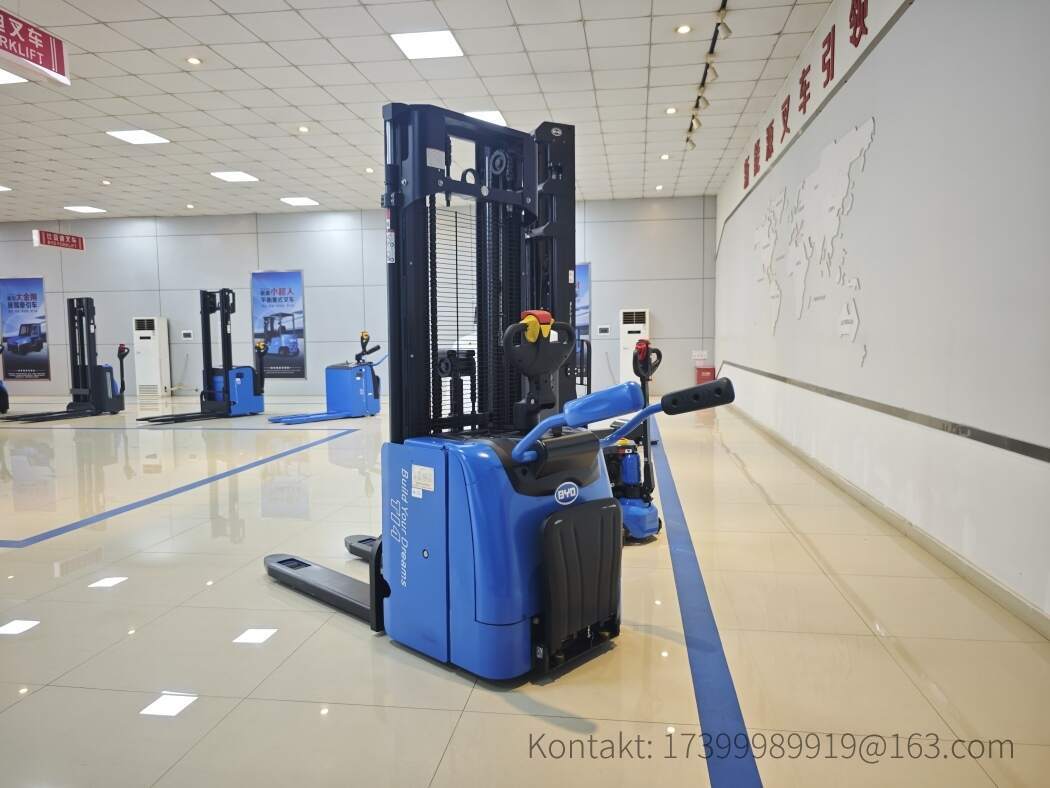

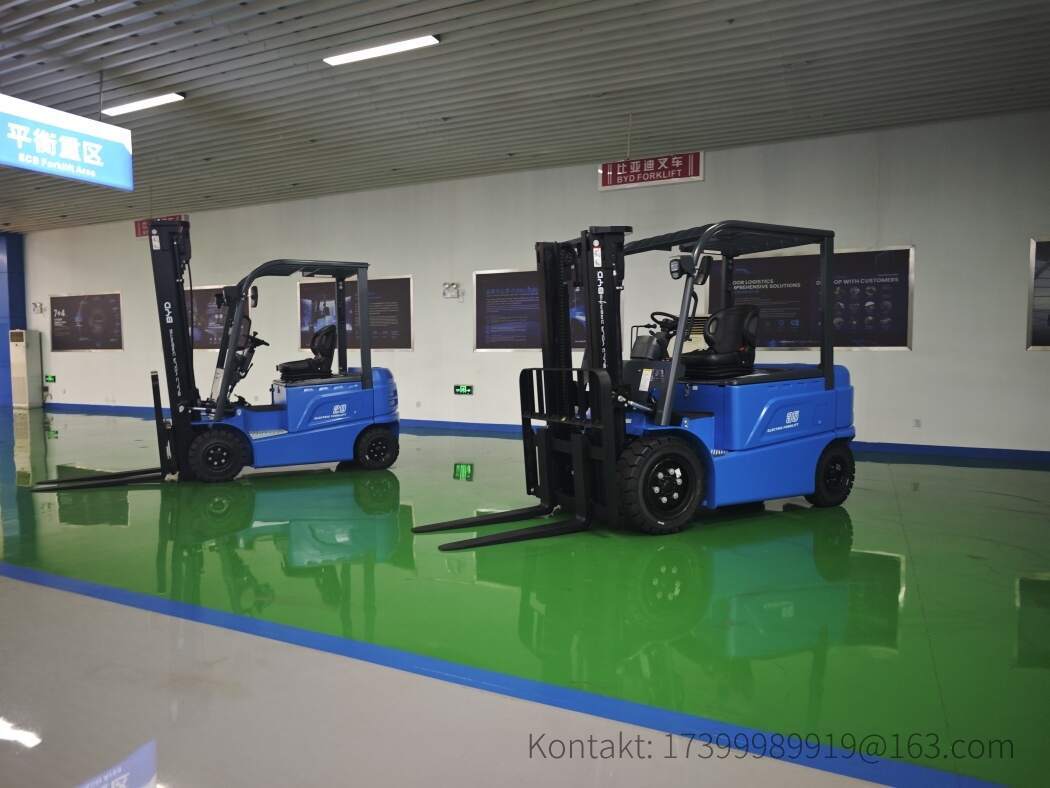

Lastschwerpunkt bei Elektrostaplern und Lithium-Batterien

BYD-Elektrostapler verwenden Lithium-Eisenphosphat-Batterien (LiFePO4), die im Vergleich zu Blei-Säure-Batterien deutlich leichter und wartungsärmer sind. Dadurch kann das Gegengewicht anders dimensioniert werden, was die Energieeffizienz erhöht. Dennoch gelten auch hier die physikalischen Gesetze: Ein Lastschwerpunkt von 600 mm reduziert die Tragfähigkeit.

Die gute Nachricht: BYD-Stapler sind oft mit einer höheren Restkapazität bei 600 mm ausgelegt, da ihr Konstruktionsgewicht optimal verteilt ist. Dennoch sollte der Fahrer immer das spezifische Lastdiagramm für sein Modell beachten. Lithium-Batterien ermöglichen zudem eine konstante Leistung, sodass die Tragfähigkeit nicht durch nachlassende Batteriespannung sinkt.

Praktische Tipps für den Umgang mit 600 mm Lastschwerpunkt

• Lastdiagramm lesen: Jeder Stapler hat ein individuelles Lastdiagramm, das die Tragfähigkeit in Abhängigkeit von Lastschwerpunkt und Hubhöhe angibt.
• Lastabmessungen prüfen: Messen Sie den tatsächlichen Schwerpunkt der Ladung. Bei Paletten ist er oft nicht in der Mitte.
• Anbaugeräte berücksichtigen: Zangen, Klammern oder Drehgeräte verschieben den Lastschwerpunkt nach vorne. Addieren Sie deren Länge zum Lastschwerpunkt.
• Hubhöhe anpassen: Je höher die Last, desto instabiler wird der Stapler. Bei 600 mm Lastschwerpunkt sollte die Hubhöhe minimiert werden.
• Schulung: Fahrer müssen regelmäßig in Sachen Lastschwerpunkt und Stabilität geschult werden.
• Technische Hilfsmittel: Nutzen Sie Lastwaagen oder Neigungsmesser, um die Auslastung zu überwachen.

Anbaugeräte und ihr Einfluss auf den Lastschwerpunkt

Anbaugeräte wie Seitenschieber, Zinkenverstellgeräte oder Klammern vergrößern den Abstand zwischen Last und Gabelzinke. Dadurch verschiebt sich der Lastschwerpunkt nach vorne – oft um 100 mm oder mehr. Ein Stapler, der bei 500 mm noch 2000 kg hebt, kann mit einem Anbaugerät, das den Lastschwerpunkt auf 600 mm bringt, nur noch 1667 kg tragen. Bei 700 mm sind es sogar nur 1429 kg.

Deshalb ist es wichtig, die kombinierten Lastschwerpunkte zu berechnen. Viele Hersteller bieten für ihre Anbaugeräte spezifische Lastdiagramme an. BYD liefert für seine Elektrostapler entsprechende Tabellen, die den Einfluss von Anbaugeräten berücksichtigen.

Fazit: 600 mm Lastschwerpunkt erfordert Aufmerksamkeit

Ein Lastschwerpunkt von 600 mm ist keine Seltenheit, sondern in vielen Betrieben Realität. Er reduziert die Tragfähigkeit um etwa 16,7 % im Vergleich zu 500 mm. Wer dies ignoriert, riskiert Unfälle, Materialschäden und Strafen. Moderne Elektrostapler von BYD mit Lithium-Batterien bieten zwar eine hohe Effizienz und Leistung, entbinden den Fahrer jedoch nicht von der Pflicht, die Lastgrenzen zu beachten.

Prüfen Sie immer das Lastdiagramm, messen Sie den tatsächlichen Lastschwerpunkt und schulen Sie Ihr Personal. So stellen Sie sicher, dass Ihre Intralogistik sicher und produktiv bleibt.
