Der Lastschwerpunkt ist eine der wichtigsten, aber auch am häufigsten unterschätzten Größen im Lageralltag. Wer ihn falsch berechnet, riskiert nicht nur beschädigte Ware, sondern auch umkippende Gabelstapler und gefährliche Unfälle. Dabei ist die Berechnung des Lastschwerpunkts gar nicht kompliziert – mit der richtigen Formel, einem Blick in das Traglastdiagramm und etwas Praxisroutine lässt sich die tatsächlich sichere Nutzlast in wenigen Sekunden bestimmen. In dieser Anleitung erklären wir Schritt für Schritt, was der Lastschwerpunkt ist, wie Sie ihn berechnen und welche Konsequenzen sich daraus für den täglichen Betrieb mit Elektro-Gabelstaplern und Lithium-Antriebstechnik ergeben.
Was ist der Lastschwerpunkt überhaupt?
Der Lastschwerpunkt ist der Abstand zwischen der Gabelrückseite (also der senkrechten Fläche des Gabelträgers) und dem Schwerpunkt der aufgenommenen Last. Er wird in Millimetern gemessen und ist die zentrale Bezugsgröße für jede Traglastangabe eines Gabelstaplers.
Warum ist das so wichtig? Weil sich ein Stapler nach vorne um seinen Vorderachskippunkt dreht. Je weiter vorne die Last liegt, desto größer ist das Kippmoment, das auf diesen Punkt einwirkt. Der Hersteller gibt deshalb für jedes Gerät eine Nennlast bei einem definierten Lastschwerpunkt an – üblicherweise 500 mm bei Standardstaplern und 600 mm bei vielen Hubgerüsten für größere Anbaugeräte.
Der Schwerpunkt einer Last liegt nicht immer am Ende der Palette. Bei einer typischen Europalette mit 1200 × 800 mm sind es 600 mm ab Gabelrückseite, bei einer Industriepalette mit 1200 mm Tiefe ebenfalls 600 mm – aber nur, wenn die Ware gleichmäßig verteilt und der Schwerpunkt mittig sitzt. Dieser Fall ist in der Praxis die Ausnahme, nicht die Regel.
Die einfache Grundformel
Für eine homogene, rechteckige Last gilt:
Lastschwerpunkt = halbe Länge der Last in Richtung der Gabeln + Abstand zur Gabelrückseite
Ein konkretes Beispiel: Sie nehmen eine Kiste mit 1400 mm Tiefe auf, deren Schwerpunkt mittig liegt. Der Lastschwerpunkt liegt dann bei 700 mm ab Gabelrückseite. Das ist deutlich mehr als die 500 mm, für die der Stapler ausgelegt ist – die Nennlast darf hier nicht mehr gehoben werden.
Etwas anspruchsvoller wird es bei zusammengesetzten Lasten. Hier gilt die Momentenregel: Jeder Teil der Last erzeugt ein eigenes Lastmoment (Gewicht × Abstand). Die Summe aller Momente geteilt durch das Gesamtgewicht ergibt den gemeinsamen Lastschwerpunkt.
Lastschwerpunkt gesamt = (m1 × a1 + m2 × a2 + … ) / (m1 + m2 + …)
Nennlast und Resttragfähigkeit verstehen
Jeder Gabelstapler trägt ein Typenschild mit einer Nennlast – zum Beispiel 2500 kg bei 500 mm Lastschwerpunkt. Diese Angabe ist jedoch kein Freibrief für 2500 kg in jeder Situation. Sobald der Lastschwerpunkt nach vorne wandert, sinkt die zulässige Nutzlast.
Für eine grobe Abschätzung gilt die Näherungsformel:
Resttragfähigkeit ≈ Nennlast × (Standard-Lastschwerpunkt / tatsächlicher Lastschwerpunkt)
Die folgende Tabelle zeigt, was das für einen 2,5-Tonnen-Stapler mit 500 mm Standard-Lastschwerpunkt in der Praxis bedeutet:
| Lastschwerpunkt | Resttragfähigkeit (ca.) | Nutzlast bei 2500 kg Nennlast |
|---|---|---|
| 500 mm | 100 % | 2500 kg |
| 600 mm | 83 % | 2080 kg |
| 700 mm | 71 % | 1780 kg |
| 900 mm | 56 % | 1390 kg |
| 1200 mm | 42 % | 1040 kg |
Wichtig: Diese Werte sind eine vereinfachte Näherung. Verbindlich ist immer das Traglastdiagramm des Herstellers, das zusätzlich die Hubhöhe und das Eigengewicht des Hubgerüsts berücksichtigt. Besonders bei hohen Hubhöhen sinkt die Resttragfähigkeit deutlich stärker, als es die reine Lastschwerpunkt-Formel vermuten lässt.
Traglastdiagramm richtig lesen
Das Traglastdiagramm finden Sie im Betriebshandbuch und meist auch als Aufkleber an der Fahrerkonsole. Es besteht aus zwei Achsen:
- Horizontale Achse: Lastschwerpunkt in Millimetern
- Vertikale Achse: Hubhöhe in Millimetern
Innerhalb der abgebildeten Kurve liegt der sichere Betriebsbereich, außerhalb ist die Last nicht mehr zulässig. Lesen Sie das Diagramm immer mit dem tatsächlichen Lastschwerpunkt und der geplanten Hubhöhe – nicht mit der Standardangabe auf dem Typenschild.
Praxisbeispiele aus dem Lager
Beispiel 1: Lange Ware auf Einwegpalette
Eine Palette mit 1800 mm langen Rohren liegt über die volle Palettentiefe. Der Schwerpunkt liegt bei 900 mm. Bei einem 2,5-Tonnen-Stapler mit 500 mm Standard-Lastschwerpunkt bleiben rechnerisch nur etwa 1390 kg Nutzlast. Wer hier 2000 kg hebt, hebt den Stapler.
Beispiel 2: Gemischte Last auf einer Palette
Auf einer Palette liegen zwei Kisten: Kiste A mit 400 kg, Schwerpunkt bei 400 mm; Kiste B mit 600 kg, Schwerpunkt bei 800 mm.
Rechnung: (400 × 400 + 600 × 800) / (400 + 600) = (160.000 + 480.000) / 1000 = 640 mm.
Der gemeinsame Lastschwerpunkt liegt bei 640 mm – die zulässige Nutzlast sinkt entsprechend. Das zeigt: Nicht das Gesamtgewicht allein, sondern die Verteilung entscheidet über die Sicherheit.
Typische Fehler bei der Berechnung
- Der Schwerpunkt wird pauschal in der Palettenmitte angenommen, obwohl die Ware einseitig liegt.
- Die Hubhöhe wird ignoriert, obwohl sie die Resttragfähigkeit stark beeinflusst.
- Anbaugeräte wie Klammern, Zinkenverstellgeräte oder Schaufeln verschieben den Lastschwerpunkt zusätzlich nach vorne.
- Der Stapler wird mit der Nennlast auf dem Typenschild statt mit dem Wert aus dem Traglastdiagramm betrieben.
- Das Eigengewicht von Gitterboxen oder Aufsatzrahmen wird nicht mitgerechnet.
Praktische Tipps für den Alltag
- Schwerpunkt zuerst schätzen, dann messen: Bei unklarer Lastverteilung hilft ein Maßband und eine kurze Überschlagsrechnung mehr als der Bauchgefühl-Faktor.
- Schwere Ware nach hinten: Eine Last, deren Schwerpunkt näher an der Gabelrückseite liegt, erhöht die Resttragfähigkeit sofort.
- Last tief fahren: Mit abgesenkter Gabel und leicht nach hinten geneigtem Mast ist die Standsicherheit deutlich höher.
- Traglastdiagramm sichtbar platzieren: Ein gut lesbarer Aufkleber in der Kabine reduziert Fehler im Stress des Schichtbetriebs.
- Schulungen dokumentieren: Staplerfahrer, die den Lastschwerpunkt verstehen, verursachen messbar weniger Unfälle und Schäden.
- Bei Sonderlasten den Hersteller fragen: Vor allem bei sehr langen, sehr breiten oder außermittigen Lasten lohnt sich die Rückfrage.
Warum moderne Elektro- und Lithium-Stapler hier helfen

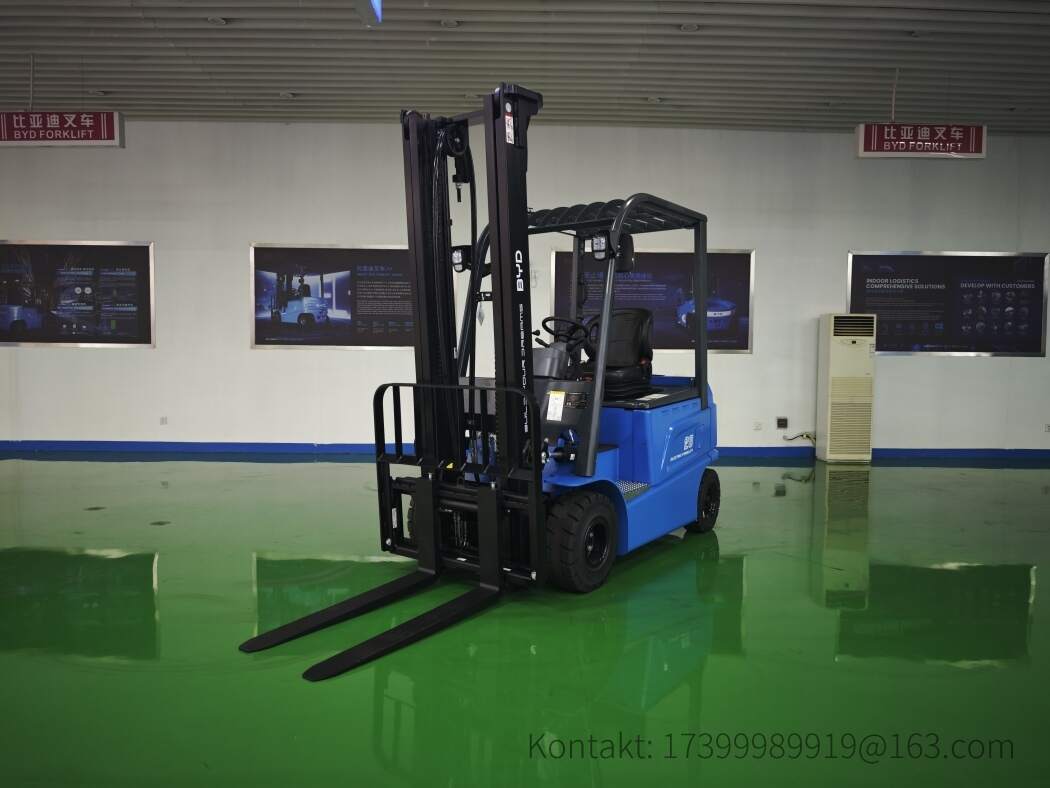

Elektro-Gabelstapler mit Lithium-Eisenphosphat-Batterien, wie sie BYD für die Intralogistik anbietet, verändern die Gewichtsverteilung gegenüber klassischen Blei-Säure-Geräten. Die Batterie ist leichter und kompakter, was das Gesamtgewicht des Fahrzeugs reduziert – und damit das Kippverhalten beeinflusst. Hersteller moderner Lithium-Flurförderzeuge liefern deshalb präzise Traglastdiagramme, die genau auf die jeweilige Konfiguration abgestimmt sind.
Gerade im Lagerbetrieb, wo täglich mit unterschiedlichen Palettenformaten, Gitterboxen und Langgut gearbeitet wird, ist eine exakte Lastschwerpunktberechnung die günstigste Versicherung gegen Unfälle. Wer zusätzlich auf wartungsarme Lithium-Technik setzt, spart nicht nur Energie und Wartungskosten, sondern erhält auch ein konstantes Fahrverhalten über die gesamte Schicht – ohne Leistungsverlust durch sinkende Batteriespannung.
Fazit
Der Lastschwerpunkt ist die Brücke zwischen dem Gewicht einer Last und der tatsächlichen Sicherheit beim Heben. Die Grundformel ist einfach, die Momentenregel für gemischte Lasten ebenso. Entscheidend ist der zweite Schritt: den berechneten Wert in das Traglastdiagramm zu übertragen und daraus die reale Resttragfähigkeit abzuleiten. Wer diese Routine beherrscht, fährt sicherer, schont Material und reduziert Stillstandzeiten im Lager.
