Der Lastschwerpunkt ist eine der wichtigsten Größen im Gabelstaplerbetrieb – und gleichzeitig eine, die in der Praxis am häufigsten unterschätzt wird. Wer schwere Lasten hebt, kennt das Gefühl: Der Stapler wirkt vorn plötzlich schwer, das Heck hebt leicht ab, die Lenkung wird schwammig. Das ist keine Einbildung, sondern Physik. Verschiebt sich der Lastschwerpunkt nach vorn, sinkt die nutzbare Traglast – und zwar drastisch. Dieser Leitfaden erklärt, was der Lastschwerpunkt ist, warum er sich verschiebt, wie Sie die Resttragfähigkeit berechnen und welche Konsequenzen eine Überschreitung hat.
Was ist der Lastschwerpunkt?

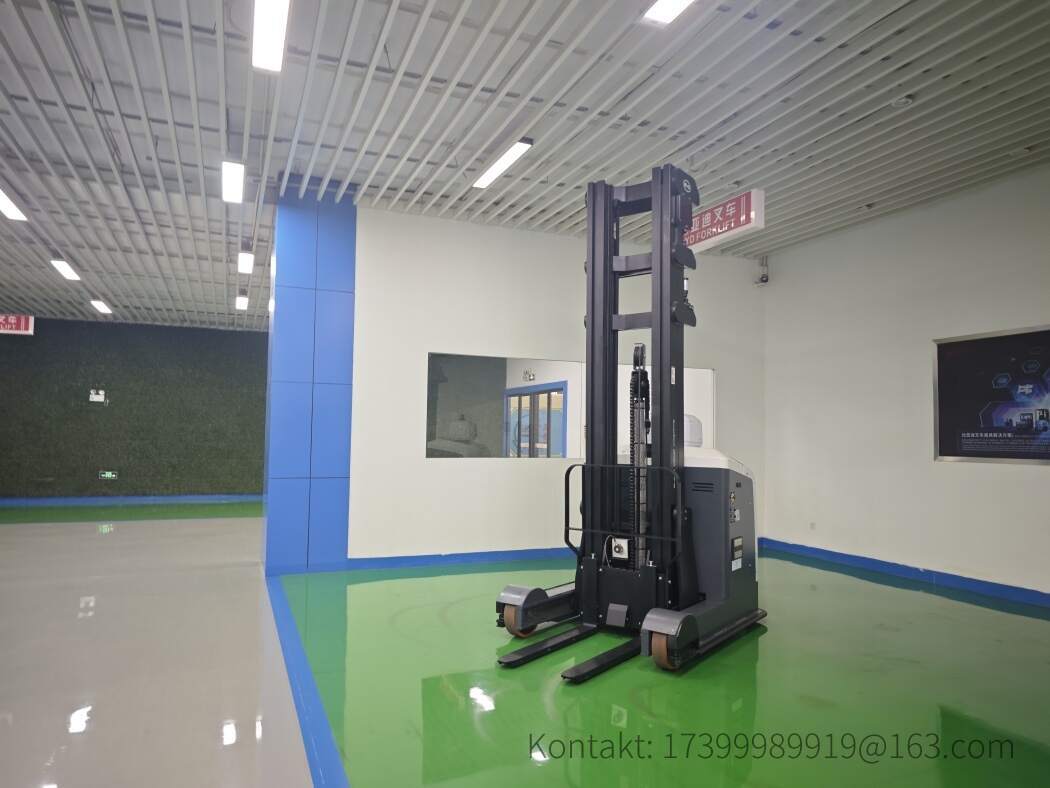

Der Lastschwerpunkt – auch Lastzentrum genannt – ist der gedachte Punkt, in dem das gesamte Gewicht einer Last konzentriert ist. Bei Gegengewichtsstaplern wird er als horizontaler Abstand von der Gabelvorderseite bis zu diesem Punkt gemessen, angegeben in Millimetern. Die Hersteller definieren dafür einen Nennlastschwerpunkt, üblicherweise 500 mm bei Gegengewichtsstaplern und 600 mm bei vielen Lagertechnikgeräten.
Entscheidend ist: Jeder Gabelstapler verfügt über ein Tragfähigkeitsdiagramm, das Lastdiagramm. Es zeigt die maximal zulässige Last in Abhängigkeit von Hubhöhe und Lastschwerpunkt. Die große Zahl auf dem Typenschild gilt immer nur für den Nennlastschwerpunkt und eine definierte Hubhöhe. Alles darüber hinaus reduziert die zulässige Last – teils um mehr als die Hälfte.
Warum verschiebt sich der Lastschwerpunkt?
In der Realität sind Lasten selten genormte Würfel. Sie sind lang, breit, unregelmäßig geformt, hängen an Anbaugeräten oder werden mit Klammern und Zangen gegriffen. All das verschiebt den tatsächlichen Lastschwerpunkt nach vorn und verringert die Resttragfähigkeit.
Anbaugeräte und Lastaufnahmemittel
Jedes Anbaugerät wirkt als zusätzlicher Hebelarm. Eine Gabelzinkenverlängerung verschiebt die Last schnell um mehrere hundert Millimeter nach vorn, eine Schaufel, ein Drehgerät oder eine Papierrollenklammer ebenso. Hinzu kommt das Eigengewicht des Anbaugeräts, das selbst einen Teil der Tragfähigkeit verbraucht. Faustregel: Der Lastschwerpunkt wandert ungefähr um die halbe Aufbaulänge nach vorn – zusätzlich zum Lastschwerpunkt der eigentlichen Ladung.
Lastabmessungen und Lastform
Eine Palette mit 1200 mm Tiefe hat rechnerisch bereits einen Lastschwerpunkt von 600 mm – also 100 mm mehr als der Nennwert. Bei sperrigen Gütern wie Rohren, Brettern oder Blechen sind Werte deutlich über 1000 mm möglich. Auch einseitige Beladung, überstehende Ware oder ein hoher Schwerpunkt in der Höhe wirken destabilisierend und verändern das effektive Lastmoment.
Dynamische Einflüsse
Der Lastschwerpunkt ist keine statische Größe. Beim Beschleunigen, Bremsen, Kurvenfahren und vor allem beim schnellen Senken oder abrupten Anhalten entstehen dynamische Zusatzkräfte. Sie können das wirksame Lastmoment kurzzeitig um 20 bis 40 Prozent erhöhen. Wer im Grenzbereich fährt, riskiert also das Kippen des Staplers, selbst wenn die Last im Stand noch zulässig wäre.
Das Hebelgesetz: So berechnen Sie die neue Traglast
Grundlage ist die Momentengleichung. Das zulässige Lastmoment bleibt konstant, nur der Lastschwerpunkt verändert sich. Daraus ergibt sich folgende Formel:
Qzul = (QNenn × CNenn) / Ctatsächlich
- QNenn = Nenntragfähigkeit laut Typenschild, z. B. 2000 kg
- CNenn = Nennlastschwerpunkt, z. B. 500 mm
- Ctatsächlich = tatsächlicher Lastschwerpunkt inklusive Anbaugerät, z. B. 800 mm
Beispiel: 2000 × 500 / 800 = 1250 kg. Aus nominell 2000 kg werden also nur noch 1250 kg – ein Verlust von 37,5 Prozent. Genau diese Rechnung erklärt, warum viele Unfälle mit angeblich überladenen Staplern in Wahrheit auf einen verschobenen Lastschwerpunkt zurückgehen.
Traglast in Abhängigkeit vom Lastschwerpunkt
Die folgende Tabelle zeigt ein Rechenbeispiel für einen Stapler mit 2000 kg Nenntragfähigkeit bei 500 mm Nennlastschwerpunkt:
| Lastschwerpunkt (mm) | Resttragfähigkeit (kg) | Veränderung |
|---|---|---|
| 400 | 2500 | +25 % |
| 500 | 2000 | Referenz (Nennwert) |
| 600 | 1660 | −17 % |
| 700 | 1420 | −29 % |
| 800 | 1250 | −37,5 % |
| 900 | 1100 | −45 % |
| 1000 | 1000 | −50 % |
Die Werte dienen ausschließlich der Veranschaulichung. Verbindlich ist immer das Lastdiagramm des Herstellers für Ihr konkretes Gerät und Ihre Hubhöhe.
Lastdiagramm richtig lesen
Ein Lastdiagramm besteht typischerweise aus zwei Achsen: Auf der X-Achse steht der Lastschwerpunkt in Millimetern, auf der Y-Achse die zulässige Last in Kilogramm. Zusätzlich gibt es Kurven für unterschiedliche Hubhöhen oder Hubgerüstvarianten. So lesen Sie es korrekt:
- Zuerst den tatsächlichen Lastschwerpunkt der Ladung bestimmen – nicht schätzen, sondern messen.
- Den Versatz durch Anbaugerät und dessen Eigengewicht addieren.
- Die passende Kurve für Ihre maximale Hubhöhe wählen.
- Den Schnittpunkt ablesen und mit dem tatsächlichen Lastgewicht vergleichen.
- Im Zweifel immer den niedrigeren Wert annehmen und Sicherheitsreserven einplanen.
Folgen einer Überschreitung
Wird die zulässige Resttragfähigkeit überschritten, verliert der Stapler seine Standsicherheit. Die Hinterachse kann abheben, das Lenkverhalten wird unkontrollierbar, und im schlimmsten Fall kippt das Gerät samt Last um. Die Folgen reichen von beschädigter Ware und zerstörten Regalen über Personenschäden bis zum Stillstand ganzer Logistikprozesse. Rechtlich handelt es sich um einen Verstoß gegen die Betriebssicherheitsverordnung – mit entsprechenden Konsequenzen für Betreiber und Fahrer.
Praktische Tipps für den sicheren Betrieb
- Lastdiagramm sichtbar anbringen: Der Fahrer muss die zulässige Last jederzeit ablesen können.
- Lastschwerpunkt realistisch ermitteln: Bei unbekannten Ladungen lieber nachmessen als schätzen.
- Anbaugeräte korrekt einrechnen: Eigengewicht und Versatz gehören in jede Berechnung.
- Langsam fahren bei langen Lasten: Dynamische Kräfte sind der häufigste Auslöser für Kippunfälle.
- Lasten tief halten: Beim Transport Gabel nur knapp über dem Boden führen.
- Regelmäßig schulen: Fahrer müssen die Zusammenhänge zwischen Lastschwerpunkt und Traglast verstehen, nicht nur die Zahlen kennen.
- Wartung ernst nehmen: Verschleiß an Ketten, Hubgerüst und Reifen verändert das Stabilitätsverhalten.
Elektrostapler und Lithium-Technologie: Was sich ändert

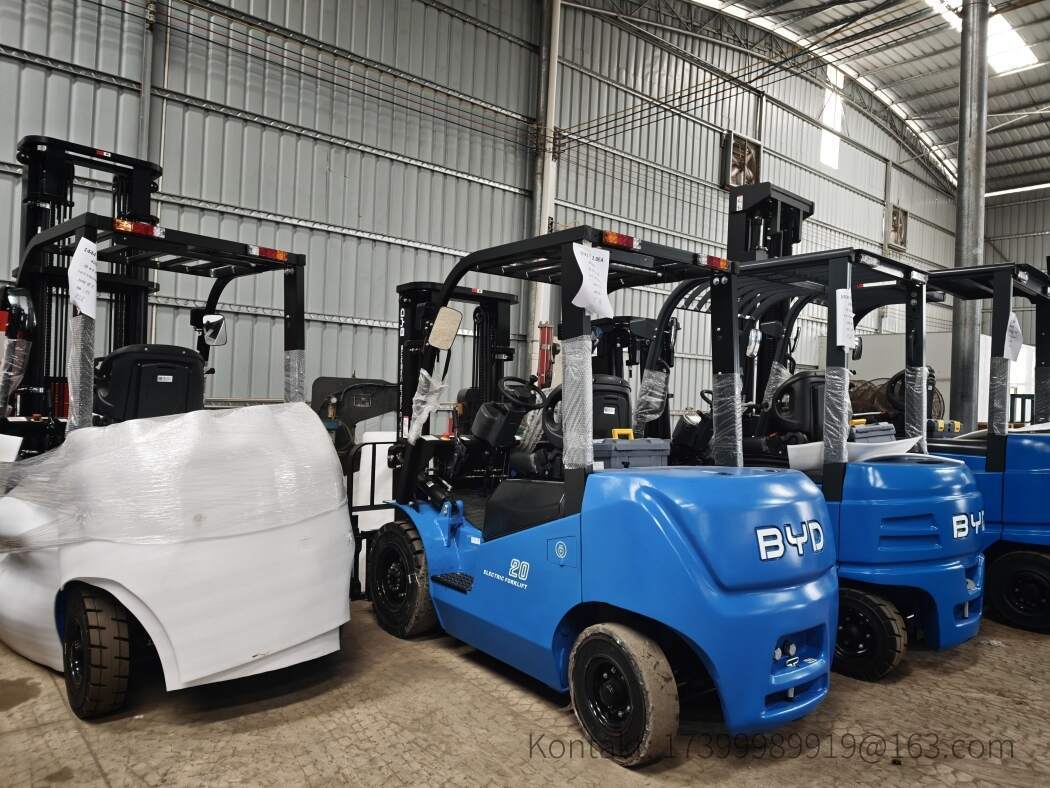

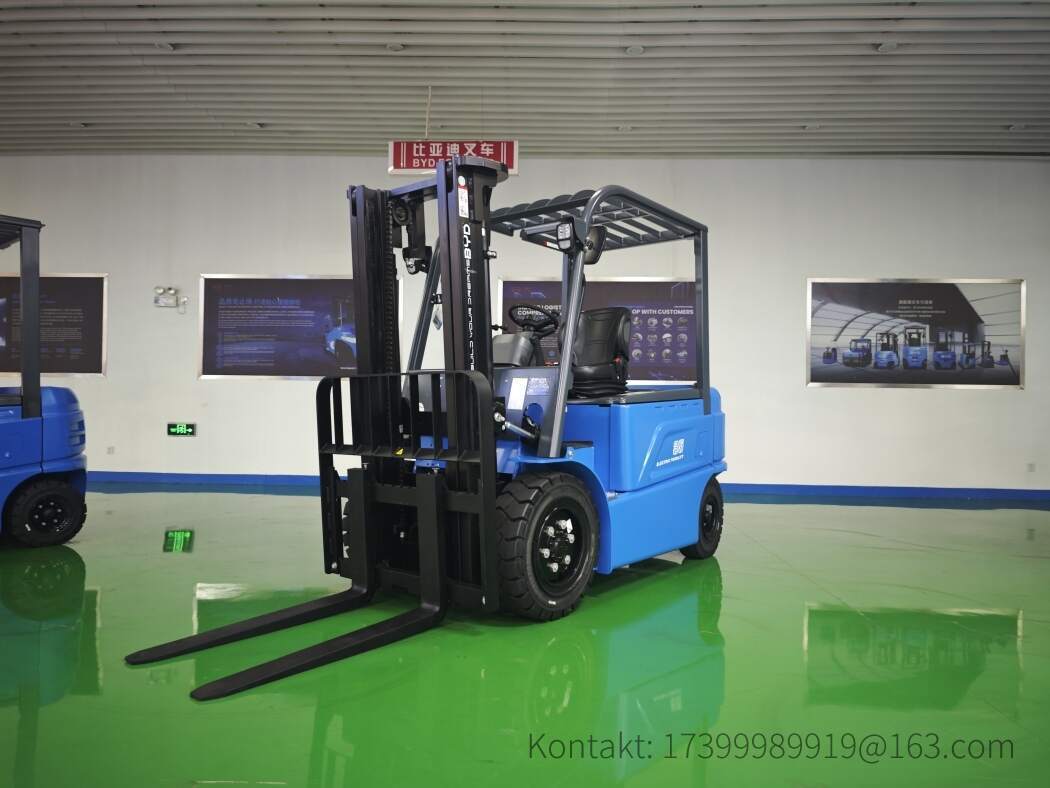

Moderne Elektrostapler mit Lithium-Ionen-Antrieb bringen gegenüber Blei-Säure-Geräten einige Vorteile, die auch die Laststabilität betreffen: Der kompakte, leichte Akku reduziert das Fahrzeuggewicht, die Konstruktion fällt schlanker aus, und der Schwerpunkt des Fahrzeugs selbst kann günstiger liegen. Gleichzeitig steigt die Anforderung an die präzise Auslegung, denn leichte Bauweisen verzeihen weniger Fehler. Ein Lithium-Stapler mit korrekt berechneter Resttragfähigkeit arbeitet jedoch über Schichten hinweg konstant – ohne Spannungsabfall und ohne Leistungsverlust gegen Ende der Schicht. Für Betreiber heißt das: Die Tragfähigkeitsgrenzen verschieben sich nicht, aber sie sind planbarer.
Fazit
Der Lastschwerpunkt ist die entscheidende Variable zwischen Nenntragfähigkeit und tatsächlich sicherer Nutzlast. Wer Anbaugeräte verwendet, sperrige Lasten bewegt oder im Grenzbereich arbeitet, muss den realen Lastschwerpunkt kennen und die Resttragfähigkeit berechnen. Die Formel ist einfach, das Lastdiagramm verbindlich und die Folgen einer Fehlkalkulation sind gravierend. Messen statt schätzen, rechnen statt hoffen – so bleibt jeder Hub sicher.
