Papierrollenklammern sind spezielle Anbaugeräte für Gabelstapler, die für den sicheren Transport und die Lagerung von Papierrollen entwickelt wurden. In der Papierindustrie, im Druckwesen und in Verpackungsbetrieben sind sie unverzichtbar. Dieser Leitfaden erklärt Schritt für Schritt, wie Sie die richtige Papierrollenklammer für Ihren Elektrostapler auswählen und sicher einsetzen. Besonders im Fokus: die Kompatibilität mit modernen Elektrostaplern und BYD-Lithium-Ionen-Batterien.
1. Schritt: Verstehen Sie die Anwendungsfälle von Papierrollenklammern
Papierrollenklammern sind nicht einfach nur Gabeln – sie sind hydraulisch betriebene Greifarme, die eine Papierrolle seitlich umfassen und festhalten. Typische Anwendungsfälle sind:
- Be- und Entladen von LKWs und Containern mit Papierrollen
- Ein- und Auslagerung in Hochregallagern
- Transport innerhalb der Produktionshalle
- Umsetzen von Rollen auf Verarbeitungsmaschinen
Im Gegensatz zu herkömmlichen Gabelzinken verhindert die Klammer ein Durchrutschen und schützt die empfindliche Papieroberfläche vor Beschädigungen. Die meisten Modelle sind mit einer Drehfunktion ausgestattet, um Rollen von der vertikalen in die horizontale Lage zu bringen oder umgekehrt. Das ist entscheidend, wenn Papierrollen zum Beispiel von der Transportpalette in die Maschine gehoben werden müssen.
Tipp: Überlegen Sie zuerst, ob Sie die Rollen nur horizontal transportieren oder auch drehen müssen. Der Drehwinkel (z. B. 90° oder 360°) bestimmt den Anschaffungspreis und die Komplexität.
2. Schritt: Analysieren Sie Lastdaten und Rollenabmessungen
Bevor Sie eine Klammer kaufen, müssen Sie die physikalischen Daten Ihrer Papierrollen kennen. Messen Sie:
- Rollenaußendurchmesser
- Rollenlänge (Breite der Rolle)
- Rollengewicht (max. und min.)
- Kerndurchmesser (innen)
Diese Werte bestimmen die benötigte Klammergröße und die Greifkraft. Eine zu kleine Klammer kann die Rolle nicht sicher halten, eine zu große kann zu viel Kraft aufwenden und das Papier quetschen.
Hier eine Beispieltabelle für typische Rollenklassen:
| Rollenklasse | Durchmesser (mm) | Breite (mm) | Gewicht (kg) |
|---|---|---|---|
| Klein | 400 – 800 | 500 – 1200 | 200 – 800 |
| Mittel | 800 – 1500 | 1000 – 2500 | 800 – 2500 |
| Groß | 1500 – 2000 | 2000 – 3000 | 2500 – 5000 |
Warnung: Unterschätzen Sie niemals das Gewicht. Die Klammer muss in der Lage sein, das Gewicht bei voller Drehung zu halten. Ein Abrutschen der Rolle kann schwere Unfälle verursachen.
3. Schritt: Wählen Sie den richtigen Klammertyp
Es gibt zwei Grundtypen von Papierrollenklammern:
a) Starre Klammer
Diese Klammer hat keine Drehfunktion. Sie wird hauptsächlich für den Transport von Rollen in horizontaler Achse verwendet. Sie ist günstiger und robuster, aber weniger flexibel.
b) Drehbare Klammer
Mit einer hydraulischen Dreheinheit können Sie die Rolle um 90° oder 180° drehen. Das ist für das Aufrichten von Rollen aus der Transportlage in die Arbeitslage unerlässlich. Modelle mit 360°-Drehung sind für Sonderanwendungen erhältlich.
Zusätzlich gibt es Klammern mit seitlichem Verschieben (Side Shift), die das präzise Positionieren erleichtern.
Tipp: Wenn Sie unterschiedliche Rollenformate handhaben, wählen Sie eine Klammer mit verstellbaren Armen. Die Arme sollten sich hydraulisch auf die Rollenbreite einstellen lassen.
4. Schritt: Ermitteln Sie Tragfähigkeit und Anbaugeräteklasse
Jede Klammer hat eine maximale Tragfähigkeit, die bei einem bestimmten Schwerpunkt gilt. Für Papierrollenklammern wird die Tragfähigkeit meist in kg bei einem bestimmten Rollendurchmesser angegeben.
Außerdem müssen Sie die Anbaugeräteklasse (z. B. ISO 2328) beachten, die zur Mastbreite und zum Gabelträger Ihres Staplers passt. Ein zu schweres Anbaugerät reduziert die Resttragfähigkeit des Staplers.
Die Formel zur Berechnung der Resttragfähigkeit ist komplex, aber Sie können sich an den Hersteller wenden. Als Faustregel gilt: Das Anbaugerät plus Last darf die Nenntragfähigkeit des Staplers nicht überschreiten.
Warnung: Eine überladene Klammer kann den Stapler zum Kippen bringen oder die Hydraulik überlasten. Prüfen Sie stets das Typenschild des Staplers und das Datenblatt der Klammer.

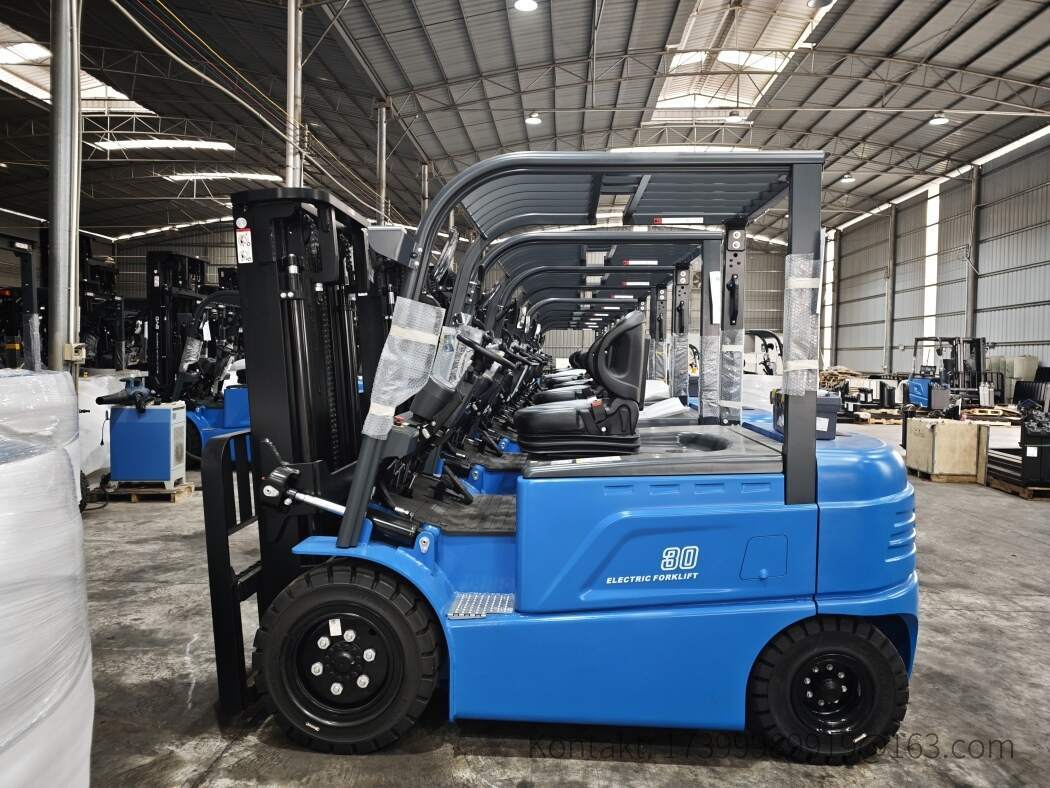

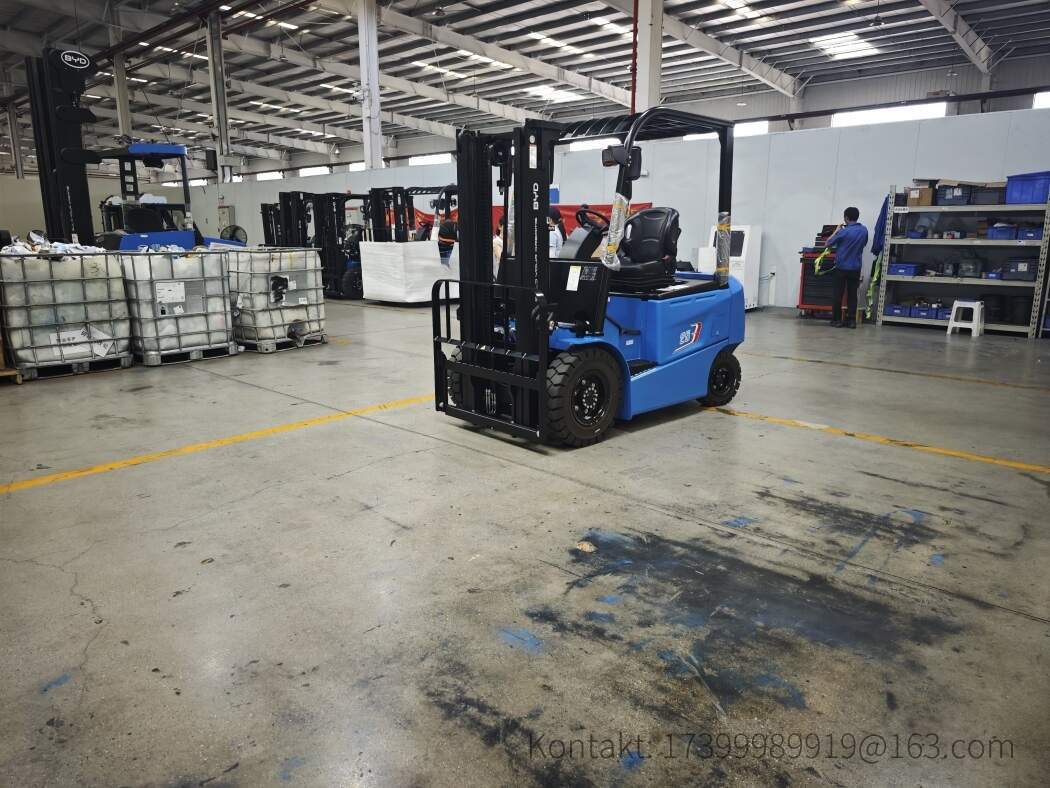

5. Schritt: Prüfen Sie die Kompatibilität mit Ihrem Elektrostapler und BYD-Batterie
Elektrostapler haben eine andere Hydraulik- und Elektrikausstattung als Verbrennerstapler. Stellen Sie sicher, dass die Klammer für den Ölfluss und den Druck des Staplerhydrauliksystems ausgelegt ist. Ein zu hoher Ölfluss kann die Klammer zu schnell oder zu langsam schließen lassen.
Moderne Elektrostapler, insbesondere solche mit BYD-Lithium-Ionen-Batterien, bieten oft eine stärkere Zusatzhydraulik und eine präzise Steuerung. BYD-Batterien liefern über die gesamte Schicht eine konstante Spannung, sodass die Klammerarme stets gleichmäßig greifen.
Bei der Montage müssen Sie sicherstellen, dass der Mast und die Hydraulikanschlüsse kompatibel sind. Viele Papierrollenklammern benötigen einen zusätzlichen Hydraulikkreislauf mit elektrischem Ventil. Dieser wird über den Joystick des Staplers bedient. Bei einem Elektrostapler ist das oft schon serienmäßig der Fall.
Tipp: Fragen Sie beim Staplerhersteller nach der „Vorbereitung für Anbaugeräte" (z. B. Zusatzhydraulik und elektrische Schnittstelle). Bei Lithium-Ionen-Staplern wie den BYD-Modellen ist die elektrische Steuerung häufig viel präziser.
6. Schritt: Sichere Installation und Inbetriebnahme
Lassen Sie die Papierrollenklammer immer von einem zertifizierten Techniker montieren. Nach der Montage sind folgende Tests erforderlich:
- Dichtigkeit der Hydraulikschläuche prüfen
- Drehfunktion langsam testen
- Greifdruck am Manometer einstellen
- Funktion der Sicherheitsventile überprüfen
Eine falsch eingestellte Greifkraft ist eine häufige Unfallursache. Zu wenig Druck: Die Rolle rutscht. Zu viel Druck: Die Rolle wird beschädigt.
Warnung: Arbeiten Sie niemals ohne Schutzbrille und Sicherheitsschuhe. Halten Sie den Bereich um die Klammer frei, während Sie die Funktion testen.
7. Schritt: Bediener schulen und Sicherheitsregeln aufstellen
Nur geschultes Personal darf einen Gabelstapler mit Papierrollenklammer bedienen. Die Schulung sollte umfassen:
- Handhabung der Klammersteuerung (Öffnen, Schließen, Drehen)
- Erkennen von Klammer- und Rollenschäden
- Sicherheitsabstände zu Personen und Regalen
- Verhalten bei Hydraulikausfall
Stellen Sie einen Notfallplan auf: Was tun, wenn die Klammer sich nicht mehr öffnen lässt? In solchen Fällen können Sie die Last durch Betätigen des Notentlüftungsventils absetzen.
Routinewartung ist ebenfalls entscheidend. Schmieren Sie die Dreheinheit und prüfen Sie die Greifbeläge (Gummi- oder Kunststoffpolster) regelmäßig auf Verschleiß. Abgenutzte Beläge reduzieren die Griffigkeit und können die Rolle beschädigen.
Tipp: Planen Sie monatliche Wartungsintervalle und führen Sie ein Logbuch für jedes Anbaugerät.
Fazit
Die Auswahl einer Papierrollenklammer für Ihren Elektrostapler erfordert eine sorgfältige Analyse der Anforderungen und der Kompatibilität. Mit den Schritten in diesem Ratgeber sind Sie auf dem richtigen Weg, eine sichere und effiziente Lösung für Ihren Betrieb zu finden.
Denken Sie daran: Ein qualitativ hochwertiges Anbaugerät ist eine Investition in Sicherheit und Produktivität. Kombinieren Sie es mit einem modernen Elektrostapler, idealerweise mit BYD-Lithium-Ionen-Batterie, um von den Vorteilen der Elektromobilität zu profitieren – weniger Emissionen, niedrigere Betriebskosten und eine bessere Performance.
