Schmalgassenregalstapler: Technik für enge Gänge

Enge Gänge, hohe Regale und maximale Lagerdichte – genau hier spielen Schmalgassenregalstapler ihre Stärken aus. Während konventionelle Gegengewichtsstapler im Hauptgang oft drei bis vier Meter Rangierfläche benötigen, arbeiten Schmalgangstapler in Gängen von nur 1,5 bis 2,0 Metern Breite. Das macht sie zum Rückgrat moderner Hochregallager, Distributionszentren und Produktionsversorgungssysteme. In diesem Leitfaden erklären wir die Technik, die Bauarten, die Antriebskonzepte und die Planungsgrundlagen – inklusive praktischer Tipps für den täglichen Betrieb.

Was ist ein Schmalgassenregalstapler?

Ein Schmalgassenregalstapler – häufig auch Schmalgangstapler, VNA-Stapler (Very Narrow Aisle) oder Regalstapler genannt – ist ein Flurförderzeug, das speziell für den Einsatz in sehr engen Regalgängen konstruiert wurde. Der entscheidende Unterschied zu Gegengewichtsstaplern liegt im konstruktiven Aufbau: Der Lastschwerpunkt wird nicht durch ein Gegengewicht am Heck ausgeglichen, sondern durch einen Schubmast, ein bewegliches Hubgerüst oder eine Dreiseiten-Lastaufnahme.

Dadurch kann die Fahrzeugbaubreite deutlich reduziert werden, und die Last wird innerhalb der Fahrzeugkontur oder nur minimal davor bewegt. Das Ergebnis: Der Stapler benötigt keine Rangierfläche für das Gegengewicht und kann Regale auf beiden Seiten eines schmalen Gangs bedienen.

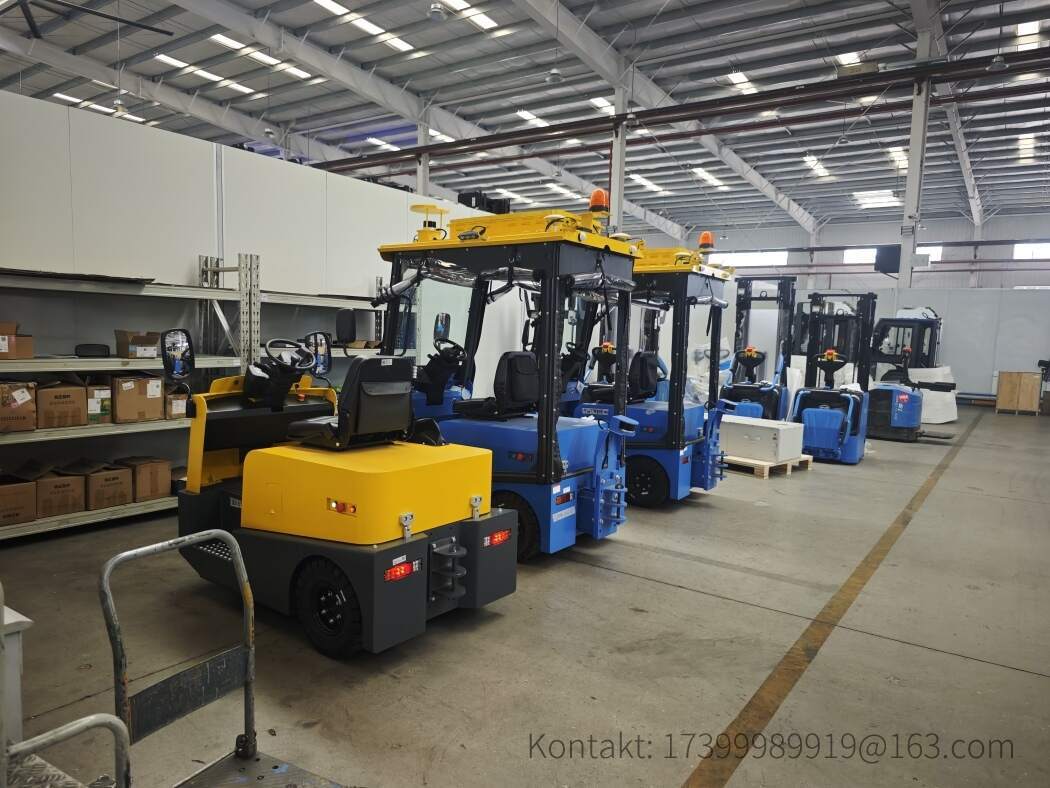

Abgrenzung zu anderen Flurförderzeugen

• Gegengewichtsstapler: robust und vielseitig, aber mit 3,5 bis 4,5 m Gangbreite für Schmalgassen ungeeignet.
• schubmaststapler: kompakter Aufbau, Hubhöhen bis etwa 12 m, Gangbreiten ab rund 2,7 m.
• Dreiseitenstapler: drehbare Lastaufnahme, die ohne Rangieren beide Regalseiten bedient – Gänge ab ca. 1,6 m.
• VNA-Schmalgangstapler: für Hochregallager mit Hubhöhen bis 18 m, meist mit Schienen- oder Induktivführung.

Bauarten im Überblick

Die Wahl der Bauart hängt von Hubhöhe, Lastgewicht, Gangbreite und Durchsatz ab. Die folgende Übersicht zeigt typische Kennwerte:

Die Technik im Detail

Ein Schmalgassenregalstapler ist ein hochkomplexes System aus Hubtechnik, Fahrwerksregelung, Sensorik und Energieversorgung. Die wichtigsten Baugruppen im Überblick.

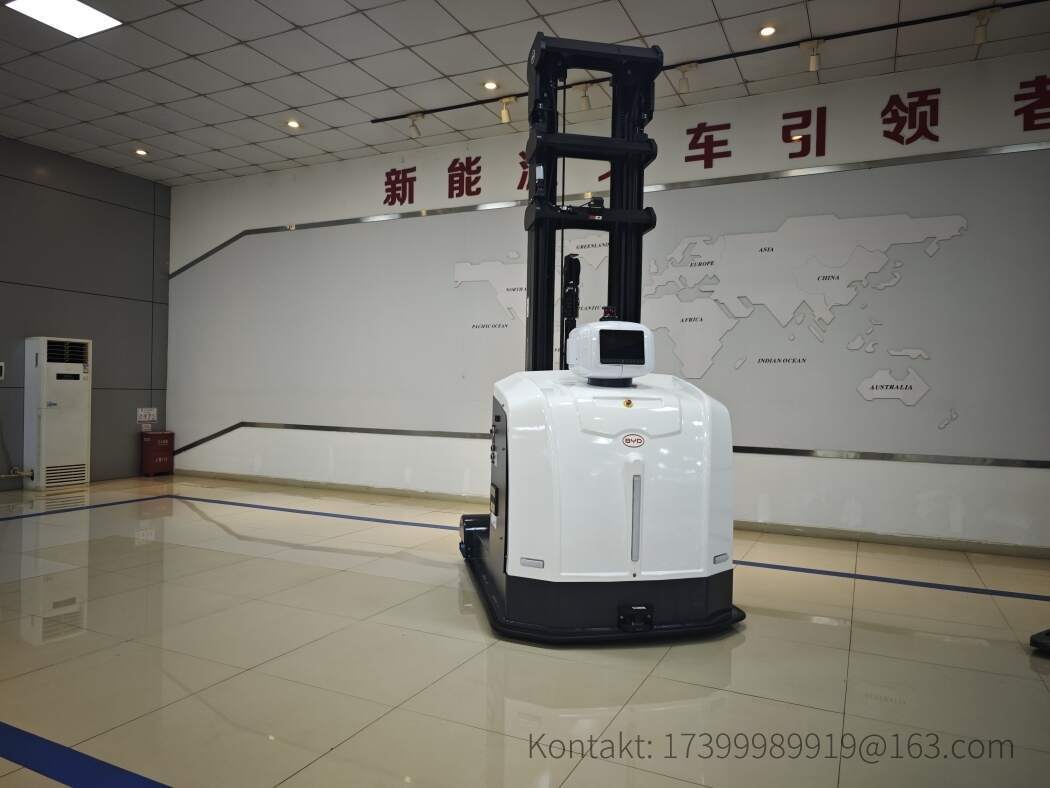

Hubgerüst, Mast und Schubmast

Beim Schubmaststapler sitzt das Hubgerüst auf einem verschiebbaren Schlitten. Der Mast fährt nach vorn, um die Last über die Gabeln aufzunehmen, und zieht anschließend wieder in die Fahrzeugkontur zurück. Beim Dreiseitenstapler übernimmt ein drehbarer Gabelträger diese Aufgabe: Die Gabeln schwenken um bis zu 180 Grad und bedienen so beide Gangseiten, ohne dass das Fahrzeug rangieren muss.

Moderne Masten sind als Zwei-, Drei- oder Vierfach-Teleskopmasten ausgeführt. Sie kombinieren geringe Bauhöhe im eingefahrenen Zustand mit großen Hubhöhen – ein entscheidender Vorteil, wenn Hallentore oder Sprinkleranlagen niedrige Durchfahrtshöhen vorgeben. Freihub ist dabei ein zentrales Kriterium: Er erlaubt das Anheben der Last bis auf Regalhöhe, bevor der Mast ausfährt.

Fahrzeugbreite und Gangbreite

Die nutzbare Gangbreite ergibt sich nicht nur aus der Fahrzeugbreite, sondern aus einem Zusammenspiel mehrerer Faktoren:

• Fahrzeugbreite (typisch 1,0 – 1,5 m)
• Lastbreite und Lastüberstand
• Spielraum für Lenkbewegungen und Sensorik
• Regaltiefe und Toleranzen beim Einlagern

Sicherheitszuschläge von 100 bis 200 mm pro Seite sind branchenüblich. Rechnen Sie zusätzlich mit Baumaßtoleranzen des Gebäudes und mit einem gewissen Setzungsverhalten des Bodens.

Lenkung, Führung und Navigation

In sehr engen Gängen reicht manuelles Lenken oft nicht aus. Deshalb kommen verschiedene Führungssysteme zum Einsatz:

• Schienenführung: Der Stapler läuft auf einer Bodenschiene oder einer in den Boden eingelassenen Spur und wird mechanisch gehalten.
• Induktive Führung: Ein im Boden verlegter Draht erzeugt ein Magnetfeld, das die Lenkung automatisch korrigiert. Wartungsarm und flexibel.
• Optische und Laserführung: Kameras oder Laserscanner erkennen Markierungen, Regalprofile oder Reflektoren und halten die Spur.
• Drahtlose Assistenz: Moderne Assistenzsysteme kombinieren Sensoren mit Fahrzeug-Controllern und unterstützen beim Ein- und Auslagern auf großer Höhe.

Bei Hubhöhen über 10 m ist die Aktive-Neige-Verstellung des Masts entscheidend: Sie gleicht das Durchbiegen des Masts bei Last kompensiert und hält die Gabeln waagerecht – eine Grundvoraussetzung für rationelles Ein- und Auslagern.

Sicherheitssysteme

Zu den wichtigsten Sicherheitsmerkmalen gehören:

• Lastmomentbegrenzung und Hubabschaltung bei Überlast
• Neigungssensoren, die den Mast bei zu starker Neigung sperren
• Geschwindigkeitsbegrenzung in Abhängigkeit von Hubhöhe und Lenkwinkel
• Personenerkennung, Rundumbeleuchtung und Blaulicht
• Not-Aus, Rückhaltesysteme und Ergonomiepakete für den Fahrer

Antriebstechnik: Elektro und Lithium-Ionen

Schmalgassenregalstapler werden heute praktisch ausschließlich elektrisch angetrieben. In Innenräumen sind Abgasemissionen, Geräusche und Wärmeentwicklung unerwünscht – Elektromotoren sind hier die einzige wirtschaftlich sinnvolle Lösung.

Warum Elektro in der Schmalgasse dominiert

Elektrische Fahrantriebe liefern bereits beim Anfahren das volle Drehmoment und lassen sich feinfühlig dosieren. Das ist beim Positionieren in 12 m Höhe und bei Gangbreiten von 1,6 m unverzichtbar. Zudem sind Elektrostapler wartungsärmer, leiser und deutlich emissionsfreier als Verbrenner – ein klarer Vorteil für Lebensmittel-, Pharma- und Kühlhausanwendungen.

BYD Lithium-Eisenphosphat (LFP): ein Meilenstein für Schmalgangstapler

Die Lithium-Eisenphosphat-Technologie (LFP), wie sie BYD in seinen Antriebsbatterien einsetzt, passt besonders gut zum Schmalgangbetrieb:

• Hohe Zyklenfestigkeit: mehrere tausend Ladezyklen und damit eine sehr lange Lebensdauer – ideal für Mehrschichtbetrieb.
• Gelegenheitsladen: Die Batterie kann in Pausen, beim Umschlag oder beim Kommissionieren nachgeladen werden, ohne die Lebensdauer zu beeinträchtigen. Ein Batteriewechsel entfällt.
• Konstante Leistung: Auch bei sinkendem Ladestand bleibt die Hub- und Fahrleistung weitgehend stabil.
• Sicherheit: LFP ist thermisch deutlich stabiler als andere Lithiumchemien und kommt ohne Kobalt aus.
• Wartungsfreiheit: Kein Nachfüllen von Wasser, keine Säure, keine Gasung – wichtig in dicht belegten Hochregallagern.

Laden und Energiemanagement

Für Schmalgangflotten empfehlen sich Schnellladekonzepte mit Ladeleistungen, die zur Schichtstruktur passen. Werden Fahrzeuge in Pausen an Ladeinseln angeschlossen, reicht oft eine einzige Batterie pro Fahrzeug. Ein Energiemanagementsystem überwacht Ladezustand, Temperatur und Zyklen und liefert Daten für die Flottenplanung.

Planung: So wird die Schmalgasse richtig ausgelegt

Gangbreite korrekt berechnen

Beginnen Sie mit der benötigten Regaltiefe und der Lastbreite. Addieren Sie anschließend die Fahrzeugbreite, die Lenk- und Führungsspielräume sowie Sicherheitszuschläge. Prüfen Sie die Werte mit dem Hersteller anhand des konkreten Fahrzeugtyps – die theoretische Gangbreite aus dem Datenblatt ist eine Idealgröße.

Boden und Regal

Schmalgangstapler üben hohe Punktlasten auf den Boden aus. Ebenheit, Tragfähigkeit und Rissefreiheit sind entscheidend, weil sich sonst Führungssysteme und Mastneigungsregelung nicht zuverlässig kalibrieren lassen. Auch die Regalausführung – Traglast, Fachhöhe, Toleranzen – muss zur Hubhöhe und zur Lastaufnahme passen.

Durchsatz und Fahrzeuganzahl

Erfahrungswerte für die Flottenplanung liegen bei etwa 15 bis 25 Doppelspielen pro Stunde und Fahrzeug in einer Schmalgasse, abhängig von Hubhöhe, Wegstrecke und Kommissionieranteil. Berücksichtigen Sie Umschlagspitzen, Saisonverkehr und Ausfallzeiten.

Praktische Tipps für den täglichen Betrieb

• Schulung ist Pflicht: Schmalgangfahren erfordert Erfahrung und Gefühl. Regelmäßige Trainings reduzieren Schäden an Regal und Ware erheblich.
• Gang frei halten: Bereits ein Palette im Gang blockiert den gesamten Verkehrsweg – definieren Sie klare Abstellzonen.
• Ladezustand beobachten: Nutzen Sie Gelegenheitsladen konsequent, um Spitzenlasten zu vermeiden.
• Reifendruck und Profil prüfen: Abweichungen beeinflussen die Fahrstabilität und die Führung in der Schiene.
• Spiegel und Kameras reinigen: In 12 m Höhe entscheidet die Sicht über die Einlagerqualität.
• Lastaufnahmemittel prüfen: Gabelzinken, Teleskopgabeln und Drehköpfe regelmäßig auf Verschleiß kontrollieren.
• Temperatur beachten: In Kühlhäusern sind spezielle Schmierstoffe, Dichtungen und Batteriekonfigurationen erforderlich.

Wartung und Wirtschaftlichkeit

Die Betriebskosten eines Schmalgassenregalstaplers werden von drei Faktoren bestimmt: Energie, Wartung und Reifenverschleiß. Elektroantriebe mit lithiumbasierter Energieversorgung senken alle drei Größen spürbar. Ein weiterer Hebel ist die vorausschauende Wartung über Telematikdaten: Fehlercodes, Betriebsstunden und Hubzyklen lassen sich aus der Ferne auslesen und in Wartungsintervalle übersetzen.

Vergleichen Sie bei der Investitionsentscheidung nicht nur den Anschaffungspreis, sondern die Gesamtkosten über die Nutzungsdauer. Ein Fahrzeug mit langlebiger Batterie, wartungsarmem Antrieb und hoher Verfügbarkeit amortisiert sich im Mehrschichtbetrieb oft deutlich früher als ein günstigeres Modell mit hohem Wartungsbedarf.

Auswahlcheckliste für die Beschaffung

• Erforderliche Hubhöhe und Resttragfähigkeit bei maximaler Höhe
• Lastgewicht, Lastschwerpunkt und Lastabmessungen
• Verfügbare Gangbreite im Bestand oder geplantes Layout
• Innen-, Außen- oder Kühlhauseinsatz
• Führungssystem: Schiene, Induktiv, optisch oder manuell
• Antrieb und Batteriekonzept inklusive Ladeinfrastruktur
• Assistenz- und Sicherheitssysteme
• service- und Ersatzteilversorgung in der Region

Fazit

Schmalgassenregalstapler sind die Antwort auf steigende Lagerkosten und knappe Hallenflächen. Sie erschließen bis zu 40 Prozent mehr Lagerplätze auf derselben Grundfläche. Entscheidend für den Erfolg ist eine saubere Planung: Gangbreite, Bodenqualität, Führungssystem und Hubhöhe müssen exakt aufeinander abgestimmt sein. Bei der Antriebstechnik setzt sich die Kombination aus Elektroantrieb und Lithium-Eisenphosphat-Batterie immer stärker durch – sie senkt Betriebskosten, erhöht die Verfügbarkeit und verzichtet vollständig auf Batteriewechsel und Säurehandling.

Ob Sie eine bestehende Schmalgasse modernisieren oder ein neues Hochregallager auslegen: Eine technische Beratung vor der Beschaffung spart später Kosten und Ärger.

Kontakt: Für Beratung zu Elektro-Schmalgangstaplern und BYD-Lithium-Batterietechnik schreiben Sie uns an info@bydfork.com.
