Der Stapler für die Einlagerung: Hubhöhe als Schlüssel

Einleitung: Warum die Hubhöhe über die Effizienz Ihres Lagers entscheidet

Lagerfläche ist teuer – und in vielen Industrieregionen Europas, Asiens und Nordamerikas praktisch nicht mehr verfügbar. Wer wachsen will, muss deshalb in die Höhe bauen. Genau hier entscheidet ein einziges technisches Merkmal darüber, ob ein Stapler für die Einlagerung geeignet ist oder nicht: die Hubhöhe. Sie bestimmt, wie hoch Ihr Regal sein darf, wie dicht Sie palettierte Ware stapeln können und wie viele Palettenstellplätze auf derselben Grundfläche entstehen.

Doch die Hubhöhe ist kein isolierter Wert. Sie ist eng verknüpft mit der Bauhöhe des Hubgerüsts, dem Freihub, der Resttragfähigkeit und der Energieversorgung des Fahrzeugs. Dieser Ratgeber erklärt, wie Sie die passende Hubhöhe für Ihre Einlagerung bestimmen, welche Mastarten es gibt, worauf Sie beim Thema Tragfähigkeit achten müssen – und warum moderne Lithium-Elektrostapler bei Hochhub-Anwendungen neue Maßstäbe setzen.

Warum die Hubhöhe der Schlüssel für jede Einlagerung ist

Ein Stapler für die Einlagerung hat eine einzige Kernaufgabe: Er muss eine Palette sicher aufnehmen, auf die Zielhöhe im Regal heben und millimetergenau absetzen. Dabei gilt eine einfache Regel aus der Lagerplanung:

• Jeder Meter zusätzliche Hubhöhe kann die Zahl der Palettenstellplätze auf derselben Grundfläche um 15 bis 25 Prozent erhöhen.
• Jeder Zentimeter zu wenig Hubhöhe bedeutet, dass die oberste Regalebene unerreichbar bleibt – und damit teure, ungenutzte Luft.

In der Praxis reicht es jedoch nicht, einfach den höchsten Mast zu bestellen. Eine zu hohe Hubhöhe verringert die Resttragfähigkeit, verschlechtert die Sicht auf die Gabelzinken und erhöht den Wartungsaufwand. Die Kunst besteht darin, die Hubhöhe exakt auf Regalhöhe, Palettenhöhe, Bodenunebenheiten und Sicherheitsreserven abzustimmen.

Hubhöhe, Bauhöhe und Freihub – die drei Maße, die wirklich zählen

Bei der Planung werden die drei Begriffe regelmäßig verwechselt. Wer sie sauber trennt, trifft bessere Kaufentscheidungen.

1. Hubhöhe (maximale Gabelhöhe)

Die Hubhöhe bezeichnet den höchsten Punkt, den die Oberkante der Gabelzinken erreichen kann. Sie wird in der Regel mit und ohne Last angegeben, weil sich Mast und Chassis unter Belastung leicht verformen können. Für die Einlagerung ist die Hubhöhe unter Last der entscheidende Wert.

2. Bauhöhe (Durchfahrtshöhe)

Die Bauhöhe ist die Höhe des eingefahrenen Hubgerüsts. Sie bestimmt, ob der Stapler durch Hallentore, Aufzüge, Sprinkleranlagen oder zwischen Regalreihen mit Querträgern passt. Ein Triplex-Mast mit 7 Metern Hubhöhe kann eine Bauhöhe von nur rund 2,2 Metern haben – ein Duplex-Mast mit gleicher Hubhöhe wäre deutlich höher und damit für viele Hallen unbrauchbar.

3. Freihub (Free Lift)

Der Freihub beschreibt, wie weit sich die Gabeln heben lassen, ohne dass der Mast höher wird. Anwendungen mit niedrigen Decken, Doppelstock-Regalen oder Containern erfordern einen großen Freihub. Faustregel: Für die Einlagerung in mehrstufigen Regalsystemen mit begrenzter Durchfahrtshöhe sollte der Freihub mindestens 1,5 Meter betragen.

Die richtige Mastart für jede Einlagerungshöhe

Die Hubhöhe wird im Wesentlichen durch die Bauart des Hubgerüsts bestimmt. Drei Grundtypen dominieren den Markt:

Duplex- bzw. Zweifachmast

Ein einfacher, robuster Mast für niedrige bis mittlere Höhen. Er bietet maximale Stabilität und beste Sichtverhältnisse, benötigt aber viel Bauhöhe. Ideal für ebenerdige Einlagerung, Blocklager und flache Hallen.

Triplex- bzw. Dreifachmast

Der Standard für moderne Hochregal-Einlagerung. Drei ineinandergeschobene Profile erlauben große Hubhöhen bei geringer Bauhöhe. Triplex-Masten sind die häufigste Wahl für Elektrostapler im Lagerbetrieb.

Quad- bzw. Vierfachmast

Die Königsklasse für extreme Höhen. Vier Profile, oft mit integriertem Freihub, ermöglichen Hubhöhen von über 12 Metern bei einer Bauhöhe von unter 2,5 Metern. Diese Masten sind technisch anspruchsvoll und erfordern präzise REST-Tragfähigkeitsberechnungen.

Resttragfähigkeit: der unsichtbare Faktor bei hohen Hubhöhen

Die Nenn-Tragfähigkeit eines Staplers gilt immer nur für eine bestimmte Kombination aus Lastschwerpunkt und Hubhöhe. Wird die Gabel höher gehoben, steigt der Hebelarm – der Mast neigt sich stärker nach vorn, und die tatsächlich sichere Last sinkt.

Ein Beispiel: Ein Fahrzeug mit 2.000 kg Nenntragfähigkeit bei 500 mm Lastschwerpunkt kann bei 6 Metern Hubhöhe unter Umständen nur noch 1.250 kg sicher tragen. Wer diese Resttragfähigkeitskurve ignoriert, riskiert Unfälle, beschädigte Regale und teure Stillstände.

• Fragen Sie immer die Resttragfähigkeitskurve für die geplante Hubhöhe an – nicht nur die Nennlast.
• Berechnen Sie das tatsächliche Palettengewicht inklusive Verpackung, Feuchtigkeit und Ladungsträger.
• Planen Sie eine Sicherheitsreserve von mindestens 10 Prozent ein.
• Verwenden Sie bei hohen Hubhöhen bevorzugt Fahrzeuge mit langem Radstand und integriertem Seitenschieber.

Hubhöhe und Lagerdichte: So gewinnen Sie echte Kubikmeter

Die wirtschaftliche Wirkung der Hubhöhe lässt sich leicht beziffern. Nehmen wir eine Halle mit 1.000 m² Regalfläche und einer Palettengröße von 1,2 × 0,8 m:

• Bei 4 Ebenen (ca. 5 m Hubhöhe) entstehen rund 2.600 Palettenstellplätze.
• Bei 6 Ebenen (ca. 7,5 m Hubhöhe) sind es bereits rund 3.900 Stellplätze.
• Bei 8 Ebenen (ca. 10 m Hubhöhe) erreichen Sie rund 5.200 Stellplätze.

Das bedeutet: Die Verdopplung der Hubhöhe kann die Kapazität derselben Halle mehr als verdoppeln – ohne einen einzigen Quadratmeter zusätzlicher Grundfläche. Genau deshalb ist die Hubhöhe der wirksamste Hebel in der Lagerlogistik.

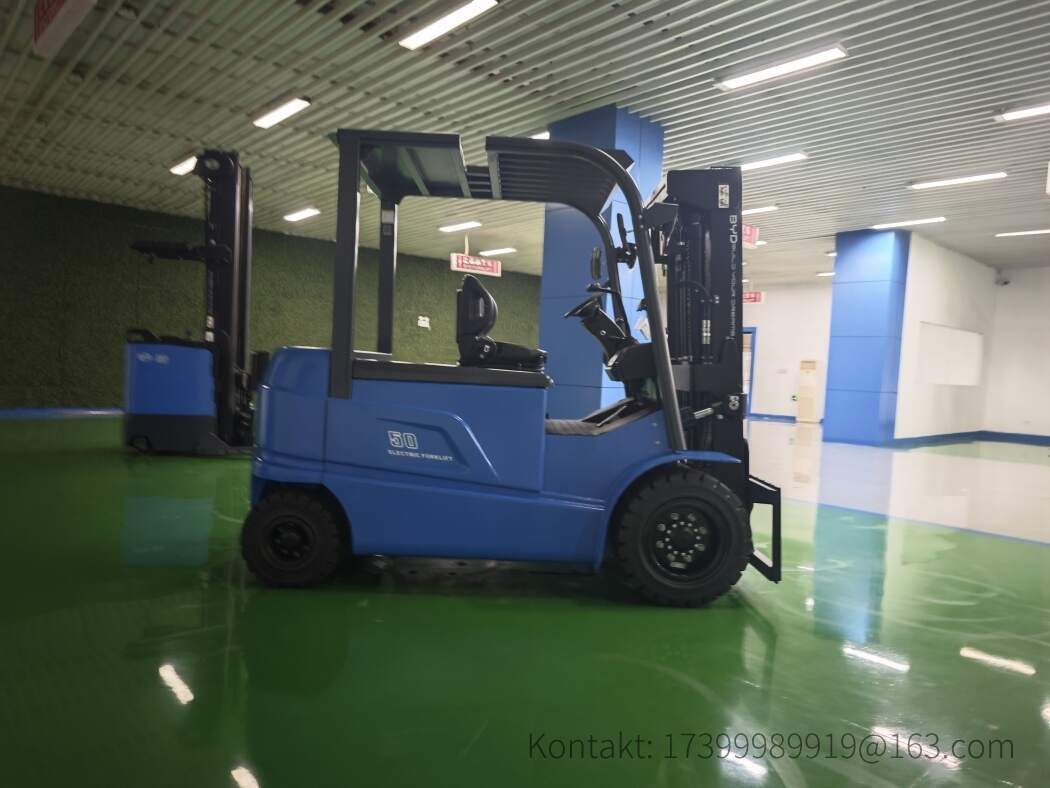

Elektrostapler und Lithium-Technologie: Warum die Energieversorgung zur Hubhöhe gehört

Ein Stapler mit 10 Metern Hubhöhe muss pro Stunde deutlich mehr Hubarbeit leisten als ein Flachlager-Fahrzeug. Die Hubpumpe arbeitet gegen die Schwerkraft, und jeder Hubvorgang entlädt den Akku. Klassische Blei-Säure-Batterien verlieren bei hoher Zyklenbelastung schnell an Kapazität – ein Problem, das sich in der Hochregal-Einlagerung direkt in Produktivitätsverlust niederschlägt.

Lithium-Eisenphosphat-Batterien (LiFePO4), wie sie BYD in seinen Elektrostaplern einsetzt, bieten hier entscheidende Vorteile:

• Konstante Spannung bis zum Ende des Entladezyklus – die Hubgeschwindigkeit bleibt auch nach sechs Stunden Schicht konstant.
• Zwischenladen ohne Memory-Effekt – in Pausen von 30 Minuten lässt sich Energie nachladen, ohne die Batterie zu schädigen.
• Keine Batteriewechselstation – weniger Fläche, weniger Personal, weniger Unfallrisiko.
• Lange Lebensdauer mit über 4.000 Ladezyklen und geringem Wartungsbedarf.

Gerade bei Hochhub-Anwendungen ist diese Energiekonstanz kein Komfortmerkmal, sondern ein Sicherheitsfaktor: Ein nachlassender Akku reduziert die Hub- und Neigegeschwindigkeit – und damit die Präzision beim Absetzen der Palette auf 9 Metern Höhe.

Checkliste: So wählen Sie den richtigen Stapler für die Einlagerung

Bevor Sie ein Fahrzeug bestellen, sollten Sie folgende Punkte systematisch klären:

• Regalhöhe und Anzahl der Ebenen: Messen Sie die tatsächliche Oberkante des höchsten Regalbodens.
• Palettenmaß und Lastschwerpunkt: Europalette (1.200 × 800 mm) oder Industriepalette (1.200 × 1.000 mm)?
• Tatsächliches Lastgewicht: inklusive Verpackung, Folie und Feuchtigkeit.
• Durchfahrtshöhe: Tore, Sprinkler, Deckenlampen, Tragwerke.
• Gangbreite: Bestimmt, ob ein schubmaststapler, ein Vierwege- oder ein Gegengewichtsstapler sinnvoll ist.
• Bodenbeschaffenheit: Unebenheiten reduzieren die effektive Hubhöhe und erfordern Sicherheitszuschläge.
• Einsatzdauer pro Schicht: Entscheidet über Akkukapazität und Ladekonzept.
• Anbaugeräte: Seitenschieber, Zinkenverstellgerät oder Klammer verändern Gewicht und Restschwerpunkt.

Sicherheit beim Hochhub: praktische Tipps für den Alltag

Hohe Hubhöhen verzeihen keine Fehler. Diese Maßnahmen haben sich in der Praxis bewährt:

• Fahren Sie niemals mit angehobener Last – die Gabeln gehören während der Fahrt auf Reisehöhe (ca. 150–300 mm).
• Neigen Sie den Mast erst, wenn die Gabeln die Zielhöhe erreicht haben.
• Achten Sie auf freie Sicht: Bei sehr hohen Masten sind Kamerasysteme oder Mastneigungsanzeigen sinnvoll.
• Schulen Sie Fahrer regelmäßig – Hochregal-Einlagerung erfordert Erfahrung und Gefühl.
• Prüfen Sie Regale auf Anfahrschäden, bevor Sie hoch einlagern.
• Beachten Sie die zulässige Wind- und Zugluftbelastung in offenen Hallen.

Wartung, Kosten und Total Cost of Ownership

Ein Stapler mit 10 Metern Hubhöhe hat mehr bewegliche Teile, höhere Mastbelastungen und strengere Prüfintervalle als ein Flachlager-Fahrzeug. Die Folgekosten dürfen deshalb nicht unterschätzt werden:

Die entscheidende Kennzahl ist daher nicht der Kaufpreis, sondern die Kosten pro eingelagerter Palette. Hier gewinnen Hochhub-Lösungen mit Lithium-Antrieb fast immer, weil sie Fläche, Personal und Batteriewechsel einsparen.

Ausblick: Automatisierung und die Zukunft der Einlagerung

Die nächste Stufe der Hochregal-Einlagerung ist bereits Realität: fahrerlose Transportsysteme (AGV/AMR) und automatische Schmalgangstapler arbeiten mit derselben Hubhöhenlogik – nur ohne Fahrer. Entscheidend bleibt die mechanische Basis: ein präzise dimensioniertes Hubgerüst, ein belastbarer Rahmen und eine Energiequelle, die konstante Leistung liefert.

Wer heute in Hubhöhe investiert, sollte deshalb bereits an die Automatisierung von morgen denken. Elektroantrieb mit Lithium-Batterie ist dabei die technologische Brücke: Sie ist heute wirtschaftlich und morgen anschlussfähig.

Fazit

Die Hubhöhe ist mehr als eine technische Zahl im Datenblatt – sie ist die zentrale Designentscheidung für jedes Lager, das Fläche sparen und Durchsatz steigern will. Wer Hubhöhe, Bauhöhe, Freihub und Resttragfähigkeit präzise aufeinander abstimmt und dazu einen Elektrostapler mit konstanter Lithium-Energieversorgung wählt, schafft ein Lager, das heute wirtschaftlich und morgen erweiterbar ist.

Prüfen Sie Ihre Regalhöhen, berechnen Sie Ihre Resttragfähigkeit und lassen Sie sich von Fachleuten beraten, bevor Sie bestellen. Der Unterschied zwischen einem durchschnittlichen und einem exzellenten Einlagerungssystem liegt oft in wenigen Zentimetern Hubhöhe.
