Stapler: Gassenbreite mit Sicherheitsabstand planen

Warum die Gassenbreite über Effizienz und Sicherheit entscheidet

Die Gassenbreite im Lager ist weit mehr als eine technische Randnotiz. Sie bestimmt, wie schnell ein Stapler einen Palettenplatz anfährt, wie oft Fahrer zum Rangieren ansetzen müssen und wie hoch das Risiko von Kollisionen mit Regalen, Wänden oder Personen ist. Wer die Gassenbreite mit Sicherheitsabstand plant, gewinnt doppelt: weniger Schäden an Fahrzeug und Regal, kürzere Spielzeiten und eine höhere Lagerdichte pro Quadratmeter.

In der Praxis zeigt sich immer wieder dasselbe Bild: Die Regale stehen, die Flurförderzeuge sind bestellt, und erst bei der Inbetriebnahme fällt auf, dass die Gasse zu schmal ist. Dann wird nachträglich gerechnet – teuer und riskant. Dieser Leitfaden zeigt, wie Sie die Verkehrswegbreite für Stapler systematisch ermitteln, welche Normen gelten und welche Sicherheitsabstände Sie realistisch ansetzen sollten.

Rechtliche Grundlagen und Normen

Die Planung der Gassenbreite ist kein Gestaltungsspielraum, sondern eine Arbeitsschutzaufgabe. Relevant sind unter anderem:

• DIN 15185 – „Flurförderzeuge – Sicherheitsanforderungen und Verkehrswege in Lager- und Betriebsbereichen“: Sie beschreibt unter anderem, wie breit Verkehrswege für Flurförderzeuge mindestens sein müssen.
• VDI 2199 – Grundlagen für die Lager- und Kommissionierplanung, inklusive Flächenbedarf und Gangbreiten.
• Betriebssicherheitsverordnung (BetrSichV) – verlangt eine Gefährdungsbeurteilung, aus der sich Mindestabstände ableiten lassen.
• DGUV-Regeln und -Informationen – konkretisieren Anforderungen an Fahrwege, Beleuchtung und Sichtverhältnisse.
• EN ISO 3691-1 – Sicherheitsanforderungen an Flurförderzeuge, inklusive Angaben zu Wendekreisen und Standsicherheit.

Wichtig: Normen liefern Mindestwerte. Herstellerangaben zum Wendekreis, zur Fahrzeugbreite und zum Lastschwerpunkt können im Einzelfall strengere Maße erfordern. Die endgültige Gassenbreite ergibt sich daher immer aus dem Zusammenspiel von Norm, Fahrzeugdatenblatt und betrieblicher Realität.

Die drei Maßgruppen: Fahrzeug, Last und Sicherheitsabstand

Jede Berechnung der Gassenbreite basiert auf drei Größen. Wer eine davon unterschätzt, plant zu knapp.

1. Fahrzeugabmessungen

Entscheidend sind nicht nur Breite und Länge des Staplers, sondern auch der Wendekreisradius beziehungsweise die Arbeitsgangbreite, also der Platz, den das Fahrzeug beim Aufnehmen und Absetzen einer Last benötigt. Bei Frontstaplern liegt dieser Wert häufig deutlich über der reinen Fahrzeugbreite. Bei Schubmaststaplern und Schmalgangstaplern ist er dagegen konstruktiv optimiert.

2. Lastabmessungen

Die Ladung kann das Fahrzeugprofil erheblich verbreitern. Eine Europalette mit 1200 mm Breite ragt seitlich über einen schmalen Stapler hinaus; Langgut oder Gitterboxen verändern die Geometrie zusätzlich. Prüfen Sie daher immer das Gesamtprofil aus Fahrzeug plus Last, nicht nur das Fahrzeug allein.

3. Sicherheitsabstände

Sicherheitsabstände sind der Puffer, der Fahrfehler, Lastpendeln, Bremswege und Bodenunebenheiten ausgleicht. In der Praxis haben sich folgende Richtwerte etabliert:

Diese Werte sind Orientierung, keine Freibriefe. Sobald Personen dieselbe Gasse nutzen, müssen Sie die Abstände deutlich erhöhen oder den Verkehr trennen.

Formeln zur Berechnung der Gassenbreite

Für die Vorplanung genügen zwei Grundformeln, die Sie anschließend mit den Herstellerdaten Ihres Staplers verfeinern.

Einbahnverkehr

Gassenbreite = Fahrzeugbreite + ggf. Überstand der Last + 2 × seitlicher Sicherheitsabstand

Beispiel: Fahrzeugbreite 1,20 m, Lastüberstand je Seite 0,10 m, Sicherheitsabstand 0,10 m je Seite ergibt 1,20 + 0,20 + 0,20 = 1,60 m. In der Praxis planen viele Betriebe für Einbahnverkehr 1,80 bis 2,00 m, um Rangieren zu erleichtern.

Begegnungsverkehr (Zweibahnverkehr)

Gassenbreite = 2 × Fahrzeugbreite + Abstand zwischen den Fahrzeugen + 2 × seitlicher Sicherheitsabstand

Beispiel: 2 × 1,20 m + 0,50 m + 0,20 m = 3,10 m. Realistisch sind hier 3,50 bis 4,00 m, wenn die Fahrer mit Last und ohne Last rangieren müssen.

Arbeitsgangbreite im Regalbereich

Hier kommt es auf die Ein- und Auslagerbewegung an: Regaltiefe, Lasttiefe, Freiraum für das Hubgerüst und der Wendekreis des Fahrzeugs bestimmen das Maß. Bei Querstrom- oder Schmalgangtechnik kann die Gasse unter 2,00 m liegen – allerdings nur mit entsprechender Fahrzeugtechnik, Zwangsführung oder Schienen.

Einbahn- oder Zweibahnverkehr: Was passt zu Ihrem Lager?

Die Wahl der Verkehrsführung ist der größte Hebel für die Flächeneffizienz.

• Einbahnverkehr: schmale Gassen, hohe Lagerdichte, klares Verkehrskonzept. Nachteil: längere Wege und strengere Disziplin.
• Zweibahnverkehr: hohe Umschlagleistung, geringere Wartezeiten, aber deutlich breitere Gassen und weniger Palettenplätze.
• Einbahn mit Ausweichstellen: Kompromiss für mittlere Lager, bei denen sich Fahrzeuge gelegentlich begegnen.

Rechnen Sie die Varianten einmal mit Ihren echten Palettenzahlen durch: Der Unterschied zwischen 3,10 m und 3,80 m Gassenbreite kann pro Regalzeile mehrere hundert Quadratmeter kosten – oder eben einsparen.

Der Einfluss moderner Elektrostapler auf die Gassenplanung

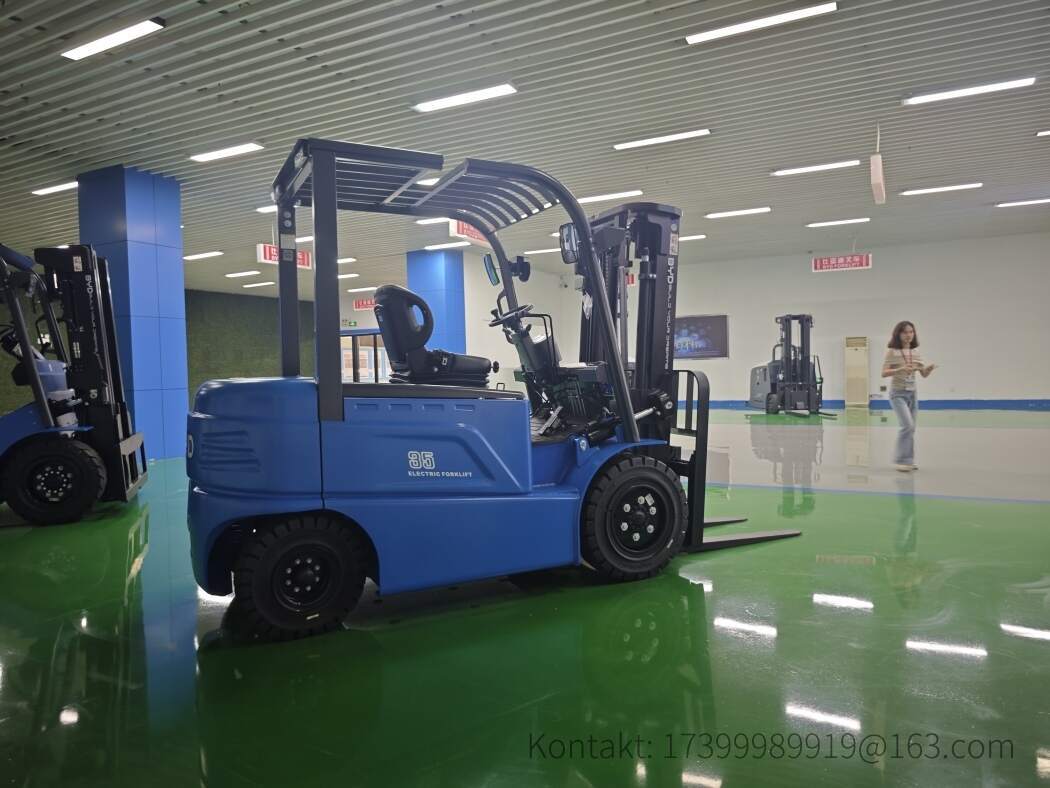

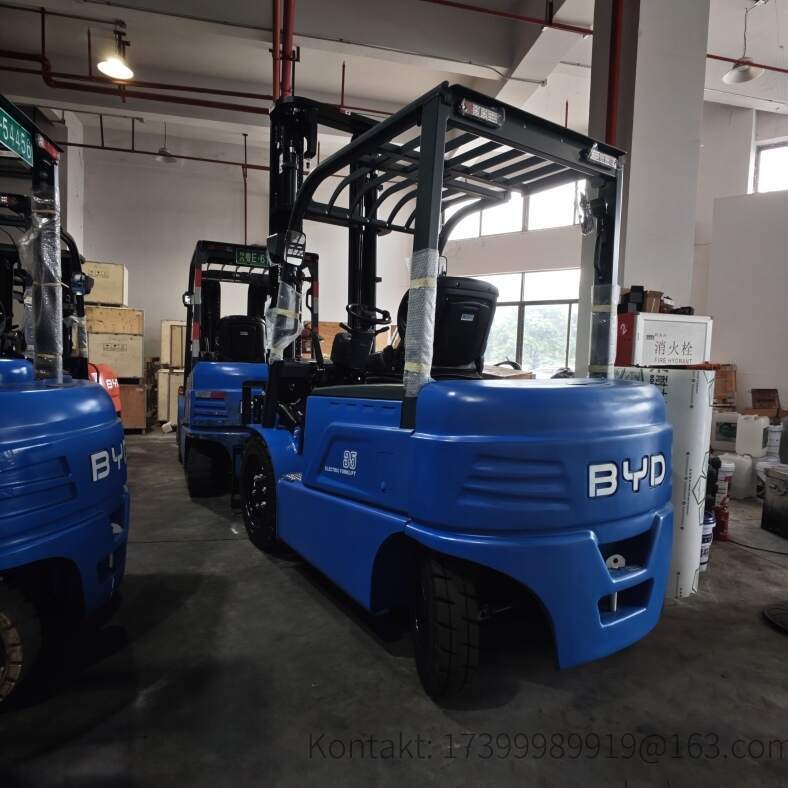

Elektrostapler mit Lithium-Ionen-Technologie, wie die BYD-Flurförderzeuge, verändern die Randbedingungen der Lagerplanung in mehreren Punkten:

• Kein Batteriewechselraum: Da Lithium-Ionen-Batterien während der Pausen geladen werden können (Gelegenheitsladung), entfallen Wechselstationen, Wasserauffüllplätze und Wasserstofflogistik. Diese Fläche steht der Gassenplanung oder zusätzlichen Stellplätzen zur Verfügung.
• Konstante Leistung bis zur Entladung: Die Fahrgeschwindigkeit und Hubkraft bleiben über den Ladungszustand weitgehend stabil, was die Rangiervorgänge in engen Gassen berechenbarer macht.
• Kompakte Bauweise: Viele Elektrostapler sind schmaler als vergleichbare Verbrenner, weil Motor, Tank und Abgasführung entfallen. Das kann die Mindestgassenbreite reduzieren.
• Emissionsfrei und leise: In geschlossenen Hallen mit Personenbeteiligung verbessert sich die Arbeitssituation deutlich – ein Aspekt, der in der Gefährdungsbeurteilung dokumentiert werden sollte.

Trotzdem gilt: Auch der leiseste Stapler braucht Bremsweg. Sicherheitsabstände dürfen nicht durch Fahrzeugkomfort „eingespart“ werden.

Praktische Tipps für die Planung

1. Fahrzeugdatenblatt ernst nehmen: Fordern Sie vom Hersteller die exakten Werte für Breite, Länge, Arbeitsgangbreite und Wendekreis – mit und ohne Last.
2. Worst-Case laden: Planen Sie nicht mit der kleinsten, sondern mit der größten Palette, die künftig auftreten kann.
3. Personenwege trennen: Markierte Fußwege, Barrieren und Sichtschutz reduzieren die notwendige Gassenbreite nicht, erhöhen aber die Sicherheit erheblich.
4. Boden prüfen: Unebenheiten und Rillen verringern die Spurtreue und erhöhen den realen Platzbedarf.
5. Reserve einplanen: 10 bis 15 Prozent Aufschlag auf das rechnerische Mindestmaß verhindern spätere Umbauten.
6. Sichtverhältnisse bewerten: In Kurven, an Toren und Ausfahrten benötigen Fahrer zusätzlichen Raum zum Umschauen.
7. Schulung dokumentieren: Die beste Gassenbreite nutzt nichts, wenn Fahrer mit erhöhter Geschwindigkeit hineinfahren.

Häufige Fehler bei der Gassenbreite

• Nur die Fahrzeugbreite betrachtet: Der Lastüberstand wird vergessen.
• Sicherheitsabstand zu klein: 5 cm sehen auf dem Plan gut aus, in der Praxis sind sie Unfallursache Nummer eins.
• Kurven und Kreuzungen übersehen: Dort wird mehr Platz benötigt als auf der geraden Strecke.
• Veränderungen ignoriert: Neue Produkte, größere Paletten oder zusätzliche Fahrzeuge erfordern eine Neubewertung.
• Dokumentation fehlt: Ohne nachvollziehbare Berechnung ist die Planung im Schadensfall kaum zu verteidigen.

Fazit

Die Gassenbreite für Stapler ist das Ergebnis einer sauberen Rechnung aus Fahrzeugprofil, Lastabmessungen und Sicherheitsabständen – abgesichert durch Normen und eine aktuelle Gefährdungsbeurteilung. Wer großzügig genug plant, ohne Fläche zu verschenken, schafft ein Lager, das sicher, wirtschaftlich und zukunftsfähig ist. Elektrische Flurförderzeuge mit Lithium-Ionen-Technologie erleichtern diese Balance, weil sie kompakt, leistungsstark und wartungsarm sind – doch die Verantwortung für den Sicherheitsabstand bleibt bei der Planung.
