Stapler und Hallenbau: Höhenmaße von Anfang an planen

Wer eine neue Halle plant oder eine bestehende Halle für den Staplerbetrieb umbaut, entscheidet über Erfolg oder Misserfolg oft schon in der ersten Planungsphase – mit Zahlen, die später kaum noch zu ändern sind. Die lichte Hallenhöhe, die Bauhöhe des Staplers, die Hubhöhe des Mastes und die Durchfahrtshöhe der Tore bilden ein System, das nur funktioniert, wenn alle Werte aufeinander abgestimmt sind. Wird die Hallenhöhe zu knapp bemessen, kostet das entweder wertvolle Regalplätze oder einen kompletten Austausch der Flotte. Wird sie zu großzügig gewählt, steigen Baukosten, Heizlast und Beleuchtungsaufwand deutlich. Dieser Leitfaden zeigt, welche Höhenmaße Sie von Anfang an kennen müssen, wie Sie sie berechnen und welche Fehler sich mit einer sauberen Höhenplanung vermeiden lassen.

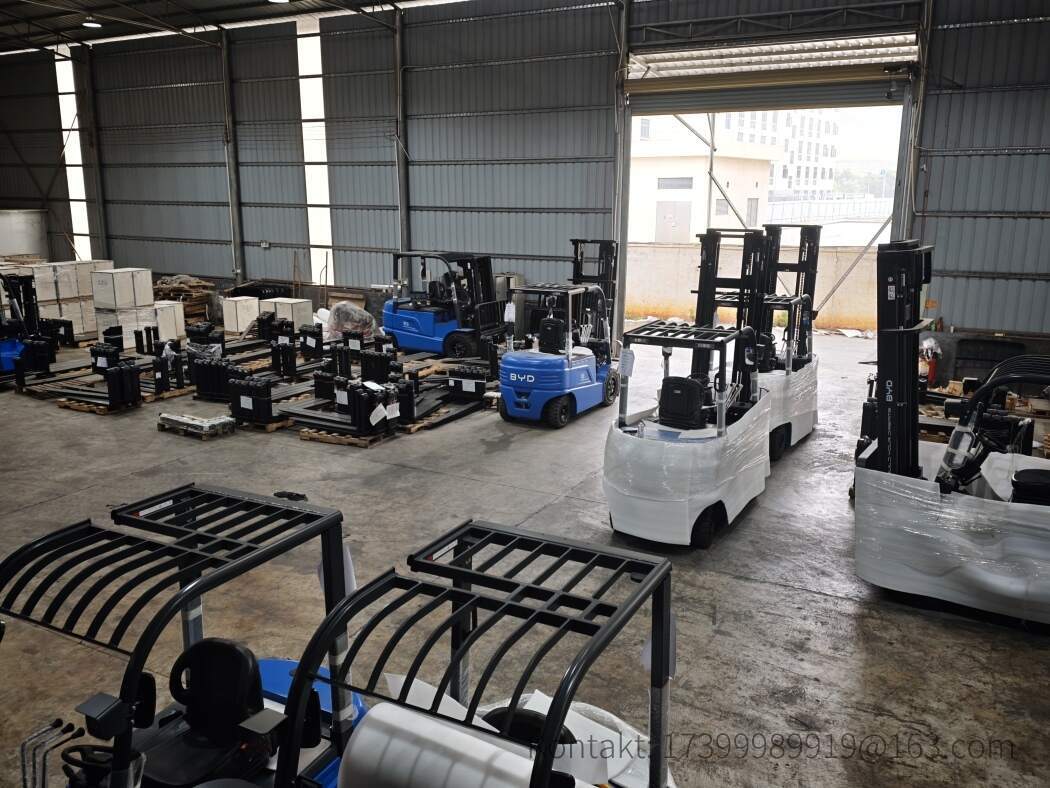

Warum Höhenmaße am Anfang entschieden werden

Anders als die Fahrzeugbreite, die sich über die Auswahl eines anderen Staplermodells vergleichsweise leicht korrigieren lässt, ist die Höhe einer Halle praktisch unveränderlich. Das Tragwerk, die Dachhaut, die Sprinkleranlage und die Toranlagen werden einmal geplant und dann für Jahrzehnte gebaut. Wer erst nach der Fertigstellung merkt, dass der Stapler bei maximaler Hubhöhe das Tragwerk berührt oder die Sprinklerdüsen gefährdet, steht vor einem sehr teuren Problem.

Deshalb gilt eine einfache Regel: Die Höhenkette von der Hallenhöhe über die Maststellung bis zur Regalhöhe wird vor der Ausschreibung festgelegt – nicht danach. Dabei sind vier Ebenen zu unterscheiden:

• Gebäudeebene: lichte Höhe, Tragwerk, Dachaufbauten, Sprinkler, Beleuchtung.
• Zugangsebene: Tore, Rampen, Schleusen, Durchfahrtshöhen.
• Geräteebene: Bauhöhe, Hubhöhe, Freihub und Resthub des Staplers.
• Lagerebene: Regalhöhe, Fachhöhe, Lastaufnahmehöhe und Sicherheitsabstände.

Die wichtigsten Höhenbegriffe im Überblick

Die folgenden Begriffe tauchen in nahezu jeder Ausschreibung und jedem Datenblatt auf. Wer sie sauber trennt, vermeidet Missverständnisse zwischen Bauherr, Regalplaner und Flottenmanager.

Bauhöhe, Durchfahrtshöhe und Freihub

Bauhöhe des Staplers

Die Bauhöhe ist die Höhe des Fahrzeugs mit vollständig abgesenktem Mast. Sie bestimmt, ob der Stapler problemlos durch Tore, Schleusen und unter Sprinklerleitungen hindurchpasst. Ein moderner Elektro-Gegengewichtsstapler liegt heute meist zwischen 2,0 und 2,3 Metern – ein Plus an Sicherheit, wenn Tore knapp bemessen sind. Werden zusätzlich Arbeitskabinen, Blitzleuchten oder Anbaugeräte montiert, erhöht sich die Bauhöhe entsprechend.

Freihub: der unterschätzte Wert

Der Freihub beschreibt, um wie viel die Gabel angehoben werden kann, ohne dass sich die Gesamthöhe des Staplers ändert. Erst danach beginnt der Mast auszufahren. Dieser Wert ist besonders in Hallen mit niedrigen Toren oder Querträgern entscheidend, denn er erlaubt das Aufnehmen und Transportieren von Paletten unter Hindernissen hindurch, ohne das Gerät anheben zu müssen. Stapler ohne Freihub zwingen den Fahrer, den Mast bereits vor der Durchfahrt auszufahren – ein häufiger Unfallauslöser.

Durchfahrtshöhe von Toren

Die lichte Torhöhe sollte mindestens die Bauhöhe des Staplers plus 300 bis 500 Millimeter Luft enthalten. Diese Reserve fängt Fahrbahnunebenheiten, abgefahrene Reifen, Eisbildung an der Rampe oder nachträglich montierte Anbauteile ab. Bei Kühlhaus- oder Brandschutztoren mit nachlaufendem Behang sind zusätzlich die Überfahrtsicherungen einzurechnen.

Hubhöhe und Regalhöhe richtig kombinieren

Die maximale Hubhöhe eines Staplers ist immer das Maß, bis zu dem die Gabelzinken reichen – nicht die Höhe, die eine Last sicher erreicht. Für die Regalplanung zählt deshalb die nutzbare Hubhöhe, also der Bereich, in dem der Stapler noch sicher steht, kippstabil arbeitet und die Last kontrolliert einsetzen kann.

Für die oberste Regalebene gilt eine bewährte Formel:

Lichte Hallenhöhe ≥ Regalhöhe + Sicherheitsabstand Tragwerk + Höhe Sprinkler + Reserve

Typische Sicherheitsabstände liegen bei 500 Millimetern zwischen höchster Maststellung und Unterkante Tragwerk. Reichen die Sprinkler bis 400 Millimeter unter das Tragwerk, muss dieser Wert zusätzlich eingerechnet werden. Wer die Regalanlage plant, ohne die Sprinklerhöhe zu kennen, plant in der Praxis mehrfach um.

Tore, Rampen und Durchfahrten

Tore sind die kritischste Höhenstelle in jedem Lager, weil dort mehrere Anforderungen aufeinandertreffen: Dämmung, Dichtung, Brandschutz und Fahrzeugdurchfahrt. Für den Planer ergeben sich daraus drei Faustregeln:

• Tore sollten nicht kleiner als ein Referenzstapler der größten Flottenklasse plus Reserve geplant werden.
• Bei Neubauten ist eine lichte Torhöhe von 4,0 bis 4,5 Metern heute Standard – auch wenn derzeit flachere Geräte fahren, denn die nächste Generation wird oft höher.
• Rampen und Schleusen benötigen zusätzliche Höhenreserven für Gefälle, Übergangsbleche und Wettereinflüsse.

Ein besonders häufiger Fehler: Der Hallenplaner richtet sich nach dem derzeitigen Stapler, nicht nach dem Anforderungsprofil des Lagers. Wer in fünf Jahren auf höhere Hubhöhen umstellt, scheitert dann an einem zu niedrigen Tor.

Sprinkler, Beleuchtung und Tragwerk

Die Haustechnik ist der heimliche Höhenfresser. Sprinklerrohre, Hochregal-Abschirmungen, Rauchabzüge, Leuchtenbänder und Tragwerksunterzüge ragen unterschiedlich weit in den Raum. Für die Planung zählt deshalb nicht die Bruttohallenhöhe, sondern die lichte Höhe über Flur gemessen am tiefsten dieser Bauteile.

Praktisch bedeutet das: Ein Rohbau mit 10,0 Metern Traufhöhe kann eine lichte Höhe von nur 8,6 Metern aufweisen, wenn Sprinkler und Beleuchtung entsprechend tief hängen. Wird dieser Wert nicht früh kommuniziert, entsteht ein Konflikt zwischen Brandschutzkonzept und Lagerkapazität.

Rechenbeispiel: So viel Hallenhöhe braucht Ihr Lager

Angenommen, ein Lager soll Paletten bis zu einer Regalhöhe von 9,0 Metern einlagern. Der eingesetzte Stapler besitzt eine maximale Hubhöhe von 9,5 Metern. Das Sprinklersystem hängt 0,4 Meter unter dem Tragwerk, das Tragwerk selbst bildet die Bezugsebene.

Wer nur die Regalhöhe plus Staplerhub addiert und dabei Sprinkler und Reserve vergisst, plant mit rund 9,5 Metern – und damit 700 Millimeter zu knapp. Der Fehler fällt erst beim Aufbau der obersten Regalzeile auf.

Elektro- und Lithiumstapler: Was moderne Geräte bei der Höhenplanung verändern

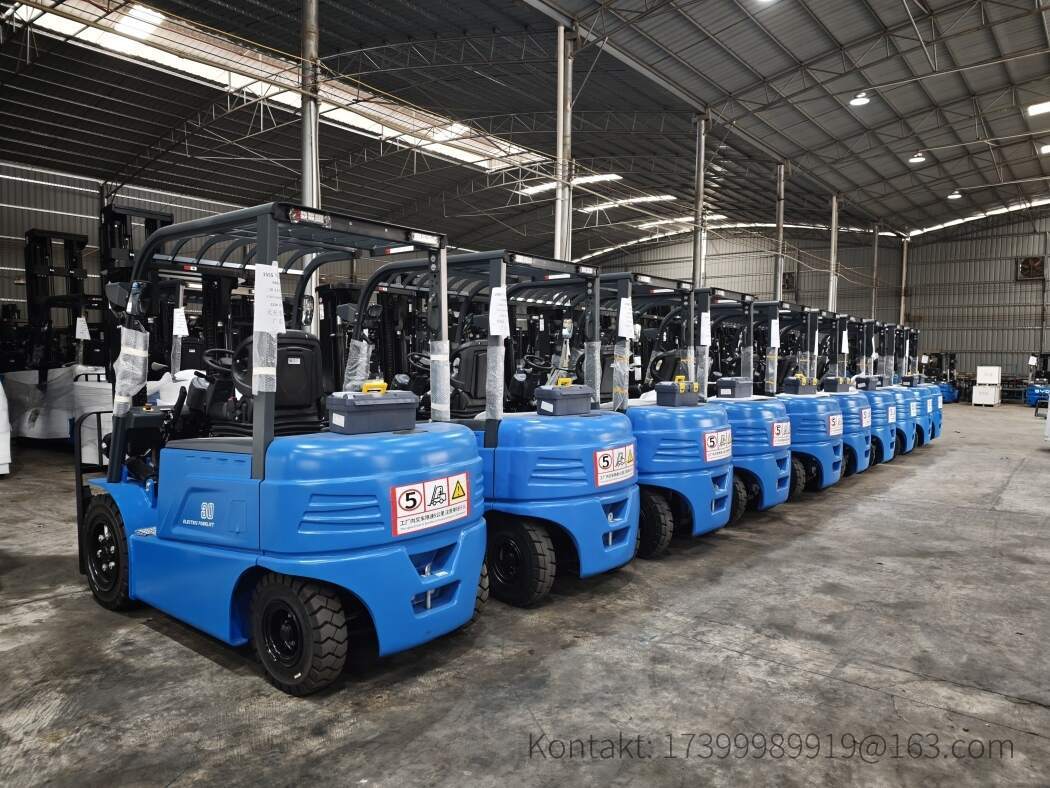

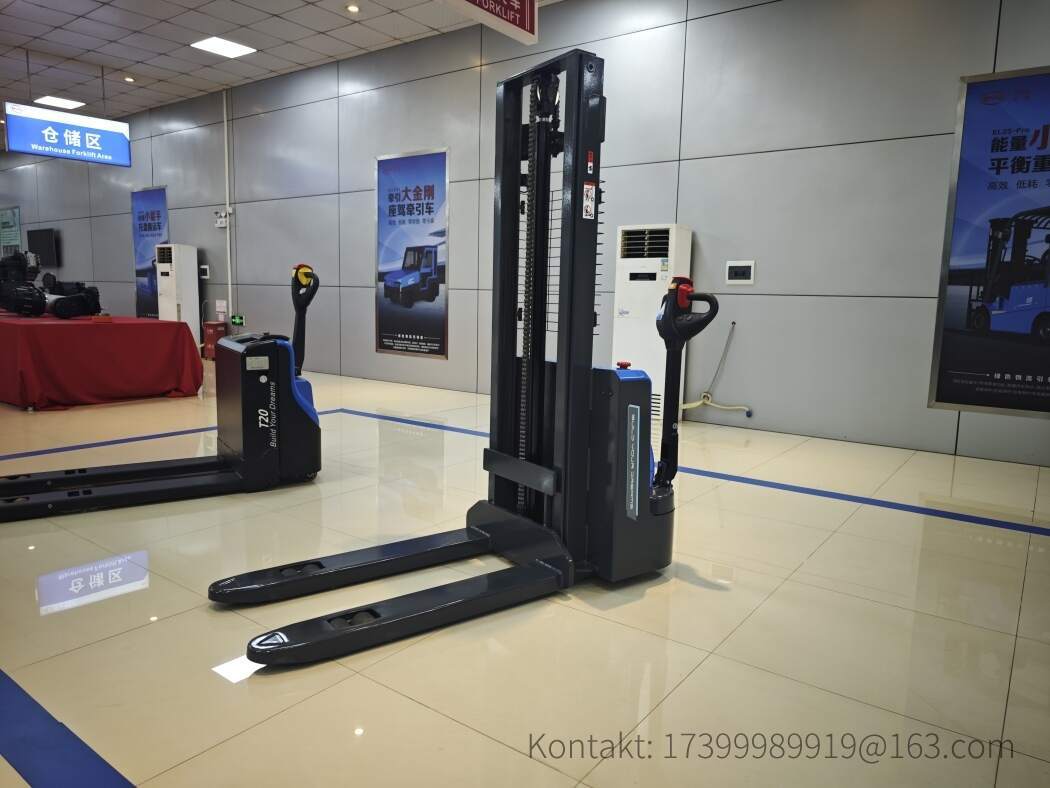

Moderne Elektrostapler mit Lithium-Eisenphosphat-Batterien haben die Höhenplanung in einem Punkt entscheidend verbessert: Sie kommen ohne Batteriewechselraum aus. Da die Batterie im Fahrzeug geladen wird, entfallen Wechselstationen mit eigenen Krananlagen – und damit eine erhebliche Höhenanforderung an der Hallendecke beziehungsweise im Zwischengeschoss.

Zusätzlich bieten Lithium-Geräte ein kompaktes Chassis, geringe Bauhöhen und Masten mit hohen Resthubreserven, sodass sich mit derselben Hallenhöhe oft eine zusätzliche Regalebene realisieren lässt. Ein weiterer Vorteil: Der konstante Schwerpunkt über den Ladezustand erlaubt präzisere Einsätze in großer Höhe, was die Sicherheitsabstände planbarer macht.

Für Hersteller und Händler von BYD-Lithium-Handling-Geräten ist das ein zentrales Verkaufsargument: Die höhere verfügbare Kapazität pro Regalplatz und die schlankere Infrastruktur wirken sich direkt auf die Gesamtrendite einer Halle aus.

Checkliste für die Planungsphase

• Lichte Höhe über Flur inklusive Sprinkler, Leuchten und Unterzügen exakt erfassen.
• Maximale Hubhöhe der geplanten Staplerklasse um mindestens 10 Prozent Reserve ansetzen.
• Freihub für niedrige Durchfahrten prüfen und dokumentieren.
• Tordurchfahrten samt Anbaugeräten, Dachschutz und Reifenverschleiß kalkulieren.
• Lastaufnahmehöhe, Palettenhöhe und Fachhöhe gemeinsam mit dem Regalplaner festlegen.
• Brandschutzkonzept und Sprinklerhöhe vor der Regalauslegung abstimmen.
• Flottenwechsel in den nächsten zehn Jahren mitdenken.
• Alle Höhenmaße in einem einzigen Höhenplan zusammenführen und mit allen Gewerken abstimmen.

Fazit

Stapler und Halle sind höhentechnisch ein einziges System. Wer die lichte Hallenhöhe, die Bauhöhe des Fahrzeugs, Hubhöhe, Freihub, Torhöhen und Regalhöhen von Beginn an aufeinander abstimmt, spart Baukosten, vermeidet Umbauten und schöpft das Lagerpotenzial vollständig aus. Wer diese Abstimmung dagegen erst nach der Ausschreibung vornimmt, zahlt sie mehrfach – in Form von verlorener Lagerfläche, Anpassungskosten oder einer kompletten Neuplanung.
