Die Tragfähigkeit von Gabelstaplern ist ein zentrales Sicherheits- und Leistungsmerkmal. Wer mit Elektrostaplern und Lithium-Batterie-Antrieben arbeitet, muss die physikalischen Grundlagen kennen, um Unfälle zu vermeiden und die Effizienz zu maximieren. Dieser Leitfaden erklärt die wichtigsten Formeln, Richtwerte und praktischen Faustregeln zur Stapler-Tragfähigkeit – speziell für den globalen Industrie- und Lagerbetrieb.
Grundlagen der Tragfähigkeit: Lastschwerpunkt und Lastmoment
Die Tragfähigkeit eines Gabelstaplers wird nicht allein durch das Gewicht der Last bestimmt. Entscheidend ist der Abstand zwischen Lastschwerpunkt und Gabelzinken. Der Lastschwerpunkt ist der gedachte Punkt, an dem das gesamte Gewicht der Last wirkt. Bei gleichmäßig verteilten Lasten liegt er in der Mitte. Ein zu großer Abstand vergrößert das Lastmoment und reduziert die tatsächlich sichere Tragfähigkeit.
Der Lastschwerpunkt
Der Lastschwerpunkt wird in Millimetern vom vorderen Ende der Gabelzinken gemessen. Standard-Lastschwerpunkte sind 500 mm, 600 mm oder 700 mm. Je weiter die Last vom Drehpunkt entfernt ist, desto stärker wirkt sie als Hebel. Deshalb ist die Angabe auf dem Typenschild immer an einen bestimmten Lastschwerpunkt gebunden.
Das Lastmoment
Das Lastmoment ist das Produkt aus Lastgewicht und Lastabstand. Es beschreibt die Drehwirkung um die Vorderachse des Staplers. Die Formel lautet:
Lastmoment (Nm) = Lastgewicht (kg) × Lastabstand (m)
Das Lastmoment muss immer kleiner oder gleich dem zulässigen Moment des Staplers sein. Die Nenn-Tragfähigkeit auf dem Typenschild gilt nur für den dort angegebenen Lastschwerpunkt.
Die zentrale Formel zur Berechnung der Tragfähigkeit
Für die Praxis gibt es eine einfache Umrechnungsformel, mit der Sie die tatsächliche Tragfähigkeit bei abweichendem Lastschwerpunkt berechnen können:
Formel 1: Lastmoment
MLast = mLast × aLast
Dabei ist mLast die Masse der Last in kg und aLast der Abstand des Lastschwerpunkts von der Gabelfront in Metern.
Formel 2: Tatsächliche Tragfähigkeit
Qtatsächlich = (QNenn × aNenn) / atatsächlich
Hierbei ist QNenn die Nenntragfähigkeit laut Typenschild, aNenn der Nenn-Lastschwerpunkt und atatsächlich der tatsächliche Lastschwerpunkt. Das Ergebnis gibt an, wie viel Gewicht Sie bei dem neuen Schwerpunkt maximal heben dürfen.
Beispielrechnung
Ein Stapler hat eine Nenntragfähigkeit von 2.000 kg bei 500 mm Lastschwerpunkt. Sie möchten eine Last mit 800 mm Schwerpunktabstand heben. Die tatsächliche Tragfähigkeit beträgt dann:
Qtatsächlich = (2.000 kg × 0,5 m) / 0,8 m = 1.250 kg
Sie dürfen also nur noch 1.250 kg heben – eine Reduzierung um 37,5 %. Diese Formel ist unverzichtbar für die tägliche Arbeit.
Richtwerte und Tabellen für die Praxis
Neben der Formel gibt es genormte Richtwerte, die Ihnen als Orientierung dienen. Die folgenden Tabellen fassen typische Tragfähigkeitsverluste zusammen.
Typische Lastschwerpunkte
- 500 mm: Standard für viele Gegengewichtsstapler
- 600 mm: Häufig bei größeren Elektrostaplern
- 700 mm: Oft bei Schubmaststaplern oder Anbaugeräten
- 900–1200 mm: Bei Anbaugeräten wie Klammern oder Drehgeräten
Einfluss von Anbaugeräten
Anbaugeräte verändern den Lastschwerpunkt und das Eigengewicht des Staplers. Ein Seitenschieber verschiebt die Last nach vorne, eine Klammer erhöht den Abstand zusätzlich. In solchen Fällen muss die Tragfähigkeit oft um 20–50 % reduziert werden. Die genauen Werte liefert der Hersteller in der Betriebsanleitung oder auf einem zusätzlichen Typenschild.
Tragfähigkeitsverlust bei Hubhöhe
Auch die Hubhöhe beeinflusst die Stabilität. Bei hohen Hubhöhen (über 3 m) verringert sich die Resttragfähigkeit deutlich, weil sich der Schwerpunkt des Staplers nach oben verlagert. Moderne Elektrostapler mit Lithium-Batterien haben oft einen niedrigeren Schwerpunkt, was diesen Effekt etwas abmildert.
| Lastschwerpunkt (mm) | Resttragfähigkeit bei 2.000 kg Nennlast (kg) |
|---|---|
| 500 | 2.000 |
| 600 | 1.667 |
| 700 | 1.429 |
| 800 | 1.250 |
| 1000 | 1.000 |
Sicherheitsaspekte und gesetzliche Vorgaben
Die Berechnung der Tragfähigkeit ist nicht nur eine mathematische Übung, sondern eine gesetzliche Pflicht. In der EU regelt die Norm EN 3691-1 die Sicherheit von Flurförderzeugen. Der Betreiber muss sicherstellen, dass der Stapler nur im Rahmen seiner Tragfähigkeit eingesetzt wird. Dazu gehören:
- Regelmäßige Prüfung des Typenschilds und der Lastdiagramme
- Unterweisung der Fahrer in Lastmoment und Tragfähigkeitsberechnung
- Dokumentation der täglichen Sichtprüfung
- Beachtung der zulässigen Hubhöhe und der Lastschwerpunktangaben
Bei Verstößen drohen Bußgelder und im Schadensfall kann die Betriebshaftpflicht die Leistung verweigern.
Die Rolle von Elektro- und Lithium-Ionen-Staplern
Elektrostapler mit Lithium-Eisenphosphat-Batterien (LiFePO4) haben gegenüber Blei-Säure-Staplern einige Vorteile, die auch die Tragfähigkeit betreffen. Lithium-Batterien sind leichter und kompakter, wodurch der Stapler insgesamt weniger Eigengewicht hat. Das kann die Nenntragfähigkeit erhöhen, weil mehr Gegengewicht für die Last zur Verfügung steht. Zudem bleibt die Spannung konstant, sodass die Leistung auch bei hoher Last nicht einbricht.
BYD Lithium-Eisenphosphat-Batterien
BYD ist ein weltweit führender Hersteller von Lithium-Eisenphosphat-Batterien für Flurförderzeuge. Die BYD-Elektrostapler zeichnen sich durch hohe Energieeffizienz, lange Lebensdauer und Wartungsfreiheit aus. Für die Tragfähigkeit bedeutet das: Die Stapler können ihre Nennlast über die gesamte Schicht hinweg zuverlässig heben, ohne dass die Batterie an Leistung verliert. Dies ist besonders wichtig für Anwendungen mit schweren Lasten und hohen Hubhöhen.
Praktische Tipps zur Tragfähigkeitsberechnung
- Typenschild lesen: Prüfen Sie immer die Nenntragfähigkeit und den zugehörigen Lastschwerpunkt.
- Lastdiagramm nutzen: Viele Hersteller geben Diagramme mit, die die Tragfähigkeit in Abhängigkeit von Hubhöhe und Lastschwerpunkt zeigen.
- Anbaugeräte berücksichtigen: Rechnen Sie mit einem Sicherheitsabschlag von mindestens 20 % bei Anbaugeräten.
- Lastschwerpunkt bestimmen: Bei unregelmäßigen Lasten (z. B. Rohren) den tatsächlichen Schwerpunkt ermitteln oder konservativ schätzen.
- Schulung: Lassen Sie Ihre Fahrer regelmäßig in der Tragfähigkeitsberechnung schulen.

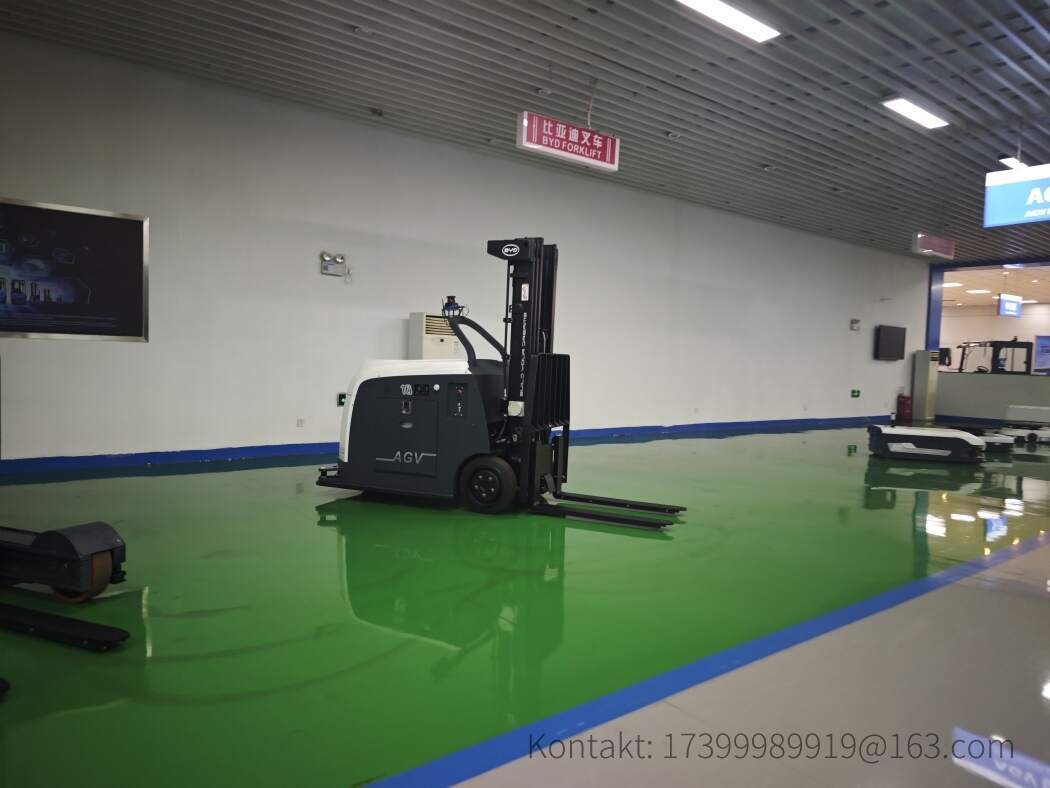

- Moderne Technik: Nutzen Sie Stapler mit eingebauten Wiegesystemen oder Lastmomentanzeigen, die vor Überlast warnen.
Fazit: Sicherheit durch korrekte Berechnung
Die Stapler-Tragfähigkeit ist keine starre Größe, sondern hängt vom Lastschwerpunkt, der Hubhöhe und möglichen Anbaugeräten ab. Mit den vorgestellten Formeln und Richtwerten können Sie die tatsächliche Tragfähigkeit schnell und sicher ermitteln. Elektrostapler mit BYD-Lithium-Batterien bieten dabei entscheidende Vorteile: konstante Leistung, geringeres Gewicht und hohe Zuverlässigkeit. So bleibt Ihr Lagerbetrieb effizient und sicher.
