Der Wendekreis gehört zu den wichtigsten Kennzahlen, wenn es um die Auslegung von Lagerhallen, Fahrwegen und Regalgassen geht. Trotzdem wird er in der Praxis erstaunlich oft geschätzt statt gemessen – mit der Folge, dass Stapler in Engstellen rangieren, Regale angefahren werden oder nachträglich teure Umbauten nötig sind. Wer den Wendekreis eines Staplers korrekt ermittelt, plant effizienter, sicherer und spart bares Geld. Dieser Praxisleitfaden zeigt Schritt für Schritt, wie Sie den Wendekreis Ihres Gabelstaplers bestimmen – mit Kreide, Seil, GPS oder Formel – und welche Faktoren das Ergebnis beeinflussen.
Warum der Wendekreis in der Praxis so wichtig ist
Der Wendekreis bestimmt, wie eng ein Fahrzeug wenden kann, ohne anzustoßen. In der Intralogistik entscheidet er darüber, ob eine Regalgasse befahrbar ist, wie breit Verkehrswege sein müssen und wie viele Palettenstellplätze sich in einer Halle realisieren lassen. Schon wenige Zentimeter Unterschied können bei einem 20.000-m²-Lager über hunderte Stellplätze entscheiden.
Dazu kommt die Sicherheitskomponente: Nach den Vorgaben der DGUV und der DIN EN 1459 müssen Fahrwege so dimensioniert sein, dass ein Stapler gefahrlos manövrieren kann. Ein zu klein geplanter Wendekreis führt zu Rangierunfällen, beschädigten Regalen und erhöhtem Verschleiß an Reifen und Lenkung. In der Praxis ist der Wendekreis daher keine akademische Größe, sondern eine harte Planungsgrundlage.
Wendekreis, Wenderadius, Drehkreis: Die Begriffe richtig trennen
Bevor Sie messen, sollten Sie die Terminologie sicher beherrschen – hier passieren die meisten Fehler bei der Datenübernahme aus Prospekten.
- Wenderadius (Bezugsradius): Der Radius der Kreisfahrt, gemessen von der Drehmitte bis zur äußeren Fahrzeugkante. Hersteller geben diesen Wert meist nach einer definierten Norm an.
- Wendekreis: Der Durchmesser des Kreises, den das Fahrzeug außen beschreibt. Er entspricht dem doppelten äußeren Wenderadius.
- Drehkreis / Innenkreis: Der Kreis, den die innere Fahrzeugseite beim maximalen Lenkeinschlag beschreibt.
- Ausschwenkmaß („Ast“): Der Überstand von Heck oder Gabelspitze beim Einlenken – oft der eigentliche Grund für Kollisionen, auch wenn der Wendekreis passt.
Viele technische Datenblätter nennen nur den Wenderadius. Für die Hallenplanung benötigen Sie jedoch den Wendekreis plus Ausschwenkmaß. Rechnen Sie also immer um: Wendekreis = 2 × äußerer Wenderadius.
Welche Daten liefern Hersteller – und wo sind die Fallstricke?
Herstellerangaben beziehen sich in der Regel auf das nackte Fahrzeug ohne Lastaufnahmemittel, ohne Last und mit Serienbereifung. In der Praxis fahren Sie aber mit Gabelzinken, Anbaugeräten, Last und ggf. abweichenden Reifen. Das verändert den Wendekreis teils deutlich.
| Staplertyp | Äußerer Wenderadius (Richtwert) | Wendekreis (Durchmesser) |
|---|---|---|
| Elektro-schubmaststapler | ca. 1.500–1.900 mm | ca. 3.000–3.800 mm |
| Elektro-Gegengewichtsstapler 1,5–2,0 t | ca. 1.900–2.200 mm | ca. 3.800–4.400 mm |
| Elektro-Gegengewichtsstapler 3,0 t | ca. 2.300–2.600 mm | ca. 4.600–5.200 mm |
| Verbrenner-Gegengewichtsstapler 3,5 t | ca. 2.500–2.900 mm | ca. 5.000–5.800 mm |
Diese Werte sind Orientierung, keine Norm. Prüfen Sie immer das konkrete Datenblatt Ihres Modells – und messen Sie im Zweifel selbst nach.
Wendekreis in der Praxis ermitteln: Vier erprobte Methoden
Methode 1: Kreisfahrt mit Markierung (Referenzmethode)
Diese Methode ist die genaueste und in der Praxis am weitesten verbreitet. So gehen Sie vor:
- Suchen Sie eine ebene, trockene Fläche mit ausreichend Platz (mindestens 8 × 8 m).
- Markieren Sie den äußersten Punkt der Fahrzeugaußenseite, z. B. mit Kreide an einem Heckgewicht oder einem Stab an der Gabelspitze.
- Fahren Sie mit maximalem Lenkeinschlag eine volle Kreisfahrt, ohne die Lenkung zu verändern.
- Messen Sie den Durchmesser des entstandenen Kreises an der breitesten Stelle – das ist Ihr Wendekreis.
- Messen Sie zusätzlich den Innenkreis, um das Ausschwenkmaß zu erfassen.
Tipp: Wiederholen Sie die Messung in beide Richtungen (links und rechts), da Lenkanschläge leicht asymmetrisch sein können.
Methode 2: Seil- und Kreidemethode ohne Fahrer
Wenn Ihnen die Fahrermessung zu ungenau ist, legen Sie ein Seil um den äußeren Bezugspunkt des Fahrzeugs und ziehen es straff im Kreis. Die Kreide-Linie am Boden markiert dann den exakten Wendekreis. Diese Methode eignet sich hervorragend, um Fahrwege in der Halle vorab zu markieren.
Methode 3: Telemetrie und GPS
Moderne Elektrostapler – etwa BYD-Modelle mit Lithium-Eisenphosphat-Technologie – verfügen über Telemetrie-Schnittstellen. Damit lassen sich Lenkwinkel, Geschwindigkeit und Position in Echtzeit erfassen. Aus den aufgezeichneten Kurvenfahrten kann die Software den Wendekreis automatisch berechnen. Das ist besonders wertvoll, wenn ganze Flotten bewertet werden sollen.
Methode 4: Rechnerische Ermittlung
Für die Vorplanung genügt oft eine Näherung. Bei einem Gegengewichtsstapler gilt:
- Wenderadius (Fahrzeugmitte) ≈ Radstand / tan(maximaler Lenkwinkel)
- Äußerer Wenderadius ≈ Wenderadius (Mitte) + halbe Fahrzeugbreite
- Wendekreis = 2 × äußerer Wenderadius
Beispiel: Radstand 1.700 mm, maximaler Lenkwinkel 75°, Fahrzeugbreite 1.100 mm. Dann ist tan(75°) ≈ 3,73, der Wenderadius in der Mitte rund 456 mm, der äußere Radius rund 1.006 mm – plus Überstände. Die Formel liefert eine gute Orientierung, ersetzt aber die Messung nicht.
Diese Faktoren verändern den Wendekreis im Alltag
- Lastaufnahmemittel: Schubmast, Zinkenverstellung oder Klammer vergrößern den Überstand deutlich.
- Reifen und Bodenbelag: Weiche Reifen und glatter Boden reduzieren den Grip, harter Boden mit Fugen erhöht den Rollwiderstand.
- Beladung: Schwere Lasten verlagern den Schwerpunkt und können die Lenkpräzision beeinflussen.
- Lenkanschlag und Achsbauart: Elektrische Lenkungen regeln exakter als hydraulische Systeme.
- Fahrbahnbreite: Ein Wendekreis von 4 m benötigt in der Praxis oft 5 m lichte Breite, um sicher zu manövrieren.
Praxisbeispiel: Regalgasse richtig bemessen
Nehmen wir an, Sie planen eine Regalgasse für einen Elektro-Gegengewichtsstapler mit einem äußeren Wenderadius von 2.000 mm und einem Ausschwenkmaß von 300 mm am Heck.
- Wendekreis: 2 × 2.000 mm = 4.000 mm
- Sicherheitszuschlag: 2 × 250 mm
- Empfohlene Gassenbreite: ca. 4.500 mm
In der Praxis zeigt sich: Wer nur den Wendekreis betrachtet und das Ausschwenkmaß ignoriert, plant die Gasse zu schmal. Genau hier entstehen die typischen Streifschäden an Regalständern.

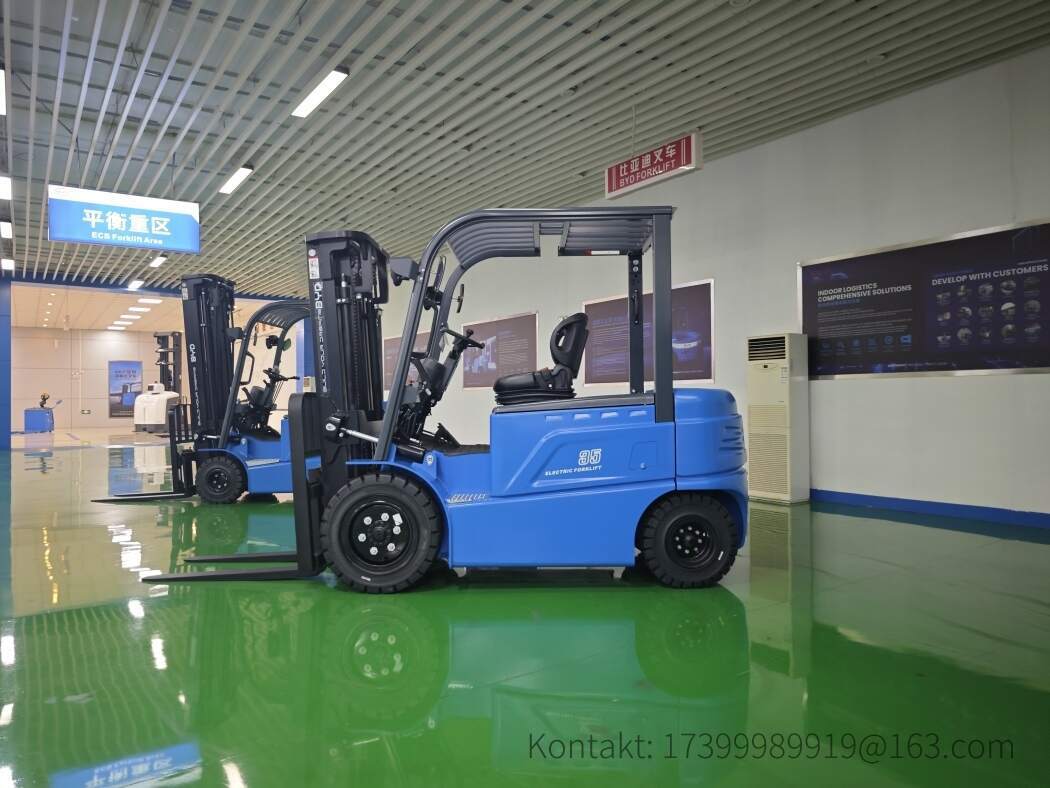

Elektrostapler mit Lithium-Technik: kompakter, präziser, sicherer
Moderne Elektrostapler mit Lithium-Eisenphosphat-Batterien punkten bei der Wendekreis-Frage doppelt. Zum einen erlauben sie durch ihren kompakten Aufbau und den tiefen Schwerpunkt engere Kurvenradien als vergleichbare Verbrenner. Zum anderen reagieren sie über elektrische Lenk- und Antriebssysteme deutlich präziser, was das Manövrieren in engen Gassen sicherer macht. Zudem entfallen Abgase, wodurch sie auch in Lebensmittel- und Kühlhallen eingesetzt werden können – ein Umfeld, in dem enge Wendemanöver Alltag sind.
Ein weiterer Vorteil: Durch die konstante Spannungslage von Lithium-Akkus bleibt die Leistung auch bei niedrigem Ladezustand stabil. Das Fahrverhalten und damit auch der Wendekreis verändern sich im Schichtverlauf also kaum – ein klarer Pluspunkt gegenüber Blei-Säure-Flotten.
Checkliste: Wendekreis richtig ermitteln
- Wenderadius und Wendekreis klar trennen.
- Immer das konkrete Fahrzeug mit Original-Anbaugerät messen.
- Ausschwenkmaß von Heck und Gabelspitze mit erfassen.
- Messung in beide Richtungen wiederholen.
- Sicherheitszuschlag von mindestens 2 × 250 mm einplanen.
- Fahrwege auch unter Last testen.
- Ergebnisse dokumentieren und in die Hallenplanung übernehmen.
Häufige Fehler vermeiden
Der Klassiker: Der Planer übernimmt den Wenderadius aus dem Prospekt, halbiert ihn versehentlich oder verwechselt ihn mit dem Wendekreis. Ebenfalls häufig: Es wird ohne Lastaufnahmemittel gemessen. Und schließlich wird die Fahrbahnbreite auf den Zentimeter genau berechnet – in der Realität braucht es Luft zum Manövrieren, für Bodenunebenheiten und für den Menschen daneben.
Wer den Wendekreis für die Praxis ermittelt, sollte immer einen Sicherheitspuffer einbauen und die Messung am realen Fahrzeug durchführen. Nur so entstehen Lagerlayouts, die im Alltag funktionieren – nicht nur auf dem Plan.
Fazit
Der Wendekreis ist eine der entscheidenden Kennzahlen für die Planung und den sicheren Betrieb von Flurförderzeugen. Ob per Kreidemethode, Telemetrie oder Formel: Entscheidend ist, dass Sie das reale Fahrzeug unter realen Bedingungen messen und das Ausschwenkmaß mitdenken. Mit einem sauber ermittelten Wendekreis planen Sie engere Gassen, nutzen mehr Stellplätze und reduzieren das Unfallrisiko erheblich. Elektrostapler mit Lithium-Technologie bieten dabei die besten Voraussetzungen für präzises und platzsparendes Manövrieren.
