Was ist ein Traglastdiagramm und warum ist es lebenswichtig?

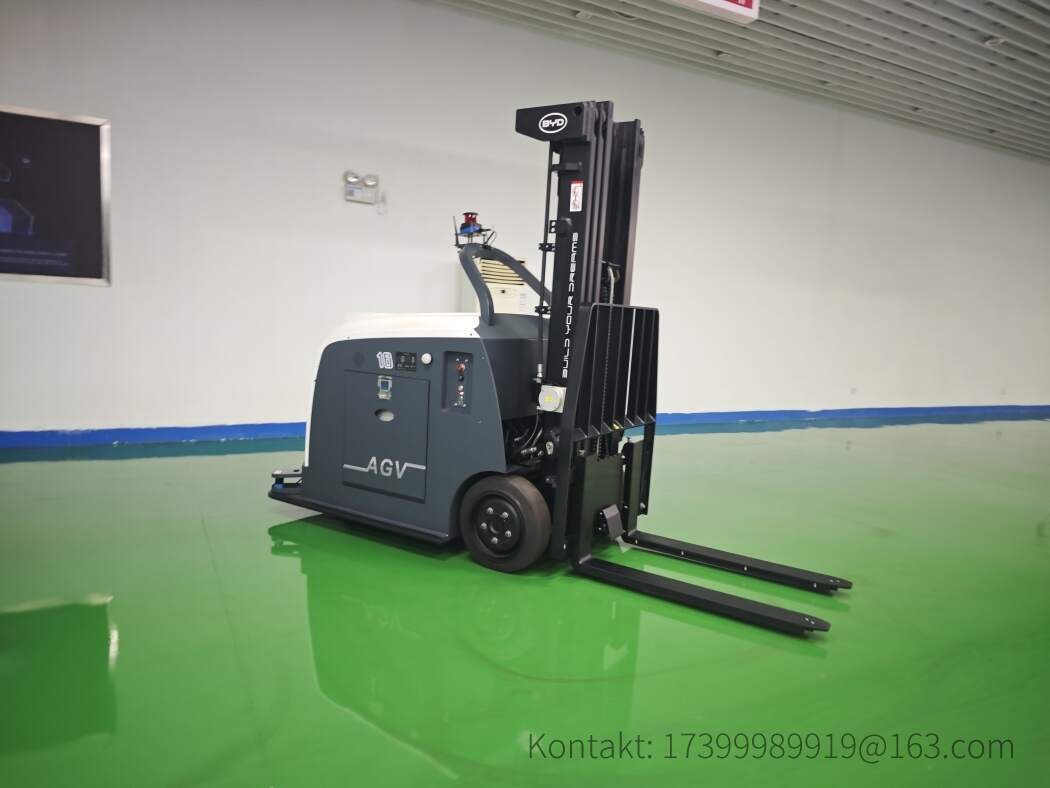

Ein Traglastdiagramm – oft auch als Lastdiagramm oder Tragfähigkeitskurve bezeichnet – ist ein unverzichtbares Sicherheitsdokument an jedem Gabelstapler. Es gibt präzise Auskunft darüber, welche Last bei welcher Hubhöhe und welchem Lastschwerpunktabstand noch sicher gehoben werden darf. Wer sich nicht daran hält, riskiert nicht nur Schäden an Ware und Maschine, sondern vor allem schwere Unfälle mit Personenschaden. In der täglichen Praxis wird das Diagramm jedoch häufig ignoriert oder falsch interpretiert. Dieser Leitfaden erklärt, wie Sie das Traglastdiagramm im Betrieb korrekt anwenden und typische Gefahren vermeiden.
Die Betriebssicherheitsverordnung (BetrSichV) und die DGUV Vorschrift 68 (früher BGV D27) verpflichten den Betreiber, Flurförderzeuge nur im Rahmen ihrer zulässigen Tragfähigkeit einzusetzen. Das Traglastdiagramm ist dabei das zentrale Hilfsmittel, um diese Vorgabe in der Praxis umzusetzen.
Die Bestandteile des Traglastdiagramms im Detail
Ein Traglastdiagramm besteht aus mehreren Achsen und Kennlinien, die zusammen ein geschlossenes Bild der zulässigen Betriebszustände ergeben. Die zwei wichtigsten Größen sind der Lastschwerpunktabstand und die Hubhöhe.
Lastschwerpunktabstand (Load Center)
Der Lastschwerpunkt ist der Abstand von der Gabelzinken-Vorderkante bis zum Schwerpunkt der Last. Standardmäßig wird bei Gabelstaplern von einem Lastschwerpunkt von 500 mm ausgegangen (bei größeren Staplern auch 600 mm oder mehr). Wird die Last weiter vorne aufgenommen – etwa durch eine Palette mit überstehender Ware oder ein Anbaugerät – vergrößert sich der Abstand und die zulässige Resttragfähigkeit sinkt drastisch.
Hubhöhe und Resttragfähigkeit
Mit steigender Hubhöhe nimmt die Stabilität des Staplers ab, weil sich der Schwerpunkt des Gesamtsystems nach oben verlagert. Das Traglastdiagramm zeigt daher für jede Hubhöhe eine maximale Last. Die sogenannte Resttragfähigkeit ist die Differenz zwischen der Nennlast und der bei einer bestimmten Hubhöhe und einem bestimmten Lastschwerpunkt tatsächlich noch erlaubten Last.
Lastaufnahmemittel und Anbaugeräte
Jedes Anbaugerät – sei es eine Klammer, ein Drehgerät oder eine Schaufel – verändert den Lastschwerpunkt und das Eigengewicht. Viele Hersteller stellen separate Traglastdiagramme für unterschiedliche Anbaugeräte zur Verfügung. Wird ein Gerät ohne angepasstes Diagramm verwendet, ist die angegebene Tragfähigkeit ungültig.
Typische Fehler und ihre Konsequenzen
In der Praxis lassen sich immer wieder dieselben Fehler beobachten:
- Ignorieren des Lastschwerpunkts: Es wird nur auf das Gewicht der Last geachtet, nicht auf die Position. Eine schwere Last dicht am Gabelrücken kann sicher sein, dieselbe Last weiter vorne führt zum Kippen.
- Falsche Hubhöhe: Viele Fahrer heben Lasten höher als nötig, ohne die reduzierte Tragfähigkeit zu berücksichtigen.
- Nichteinbeziehung von Anbaugeräten: Der Einsatz von Zusatzgeräten ohne angepasstes Diagramm ist ein schwerer Verstoß.
- Missachten der Batteriegewichtung: Bei Elektrostaplern trägt das Batteriegewicht zur Stabilität bei. Wird eine leichtere Batterie eingebaut, kann sich die Tragfähigkeit ändern.
- Fehlende Kennzeichnung: Das Diagramm ist nicht lesbar oder fehlt ganz – ein klarer Mangel, der bei der jährlichen Prüfung beanstandet wird.
Die Folgen reichen von umgestürzten Lasten und beschädigten Regalen bis hin zu tödlichen Unfällen. Besonders gefährlich ist das Kippen des Staplers nach vorne, wenn der Schwerpunkt den Stützpunkt überschreitet.
Praktische Tipps für den sicheren Umgang im Betrieb
Mit diesen Maßnahmen stellen Sie sicher, dass das Traglastdiagramm im Alltag gelebt wird:
- Schulung der Fahrer: Jeder Bediener muss das Diagramm lesen und anwenden können. Regelmäßige Unterweisungen sind Pflicht.
- Kennzeichnung optimieren: Bringen Sie das Diagramm gut sichtbar und wettergeschützt an. Bei schlechter Lesbarkeit: ersetzen.
- Lastschwerpunkt prüfen: Verwenden Sie Hilfsmittel wie Lastschwerpunktlineale oder Schulungstools, um den Abstand zu verstehen.
- Hubhöhe begrenzen: Heben Sie Lasten nur so hoch wie unbedingt nötig. Vermeiden Sie unnötiges Fahren mit angehobener Last.
- Anbaugeräte dokumentieren: Führen Sie ein Verzeichnis aller Anbaugeräte mit den zugehörigen Traglastdiagrammen.
- Regelmäßige Prüfung: Das Traglastdiagramm ist Teil der jährlichen UVV-Prüfung. Stellen Sie sicher, dass es dem aktuellen Stand entspricht.
Beispieltabelle: Traglast in Abhängigkeit von Hubhöhe und Lastschwerpunkt
Die folgende Tabelle zeigt beispielhaft, wie sich die zulässige Last bei einem Elektro-Gabelstapler mit 2.000 kg Nenntragfähigkeit verändert. Beachten Sie: Die Werte sind fiktiv und dienen nur der Veranschaulichung. Immer das originale Diagramm Ihres Staplers verwenden!
| Hubhöhe (mm) | Last bei 500 mm Lastschwerpunkt (kg) | Last bei 600 mm Lastschwerpunkt (kg) | Last bei 700 mm Lastschwerpunkt (kg) |
|---|---|---|---|
| 0 (Boden) | 2000 | 1800 | 1600 |
| 2000 | 2000 | 1750 | 1500 |
| 3500 | 1800 | 1500 | 1250 |
| 5000 | 1400 | 1100 | 900 |
| 6000 | 1000 | 800 | 650 |
Man erkennt: Bereits eine Vergrößerung des Lastschwerpunkts um 200 mm reduziert die Tragfähigkeit bei 6 m Hubhöhe um 35 %. Wer diese Zusammenhänge nicht kennt, überlädt den Stapler schnell unbemerkt.
Besonderheiten bei Elektrostaplern und Lithium-Ionen-Batterien

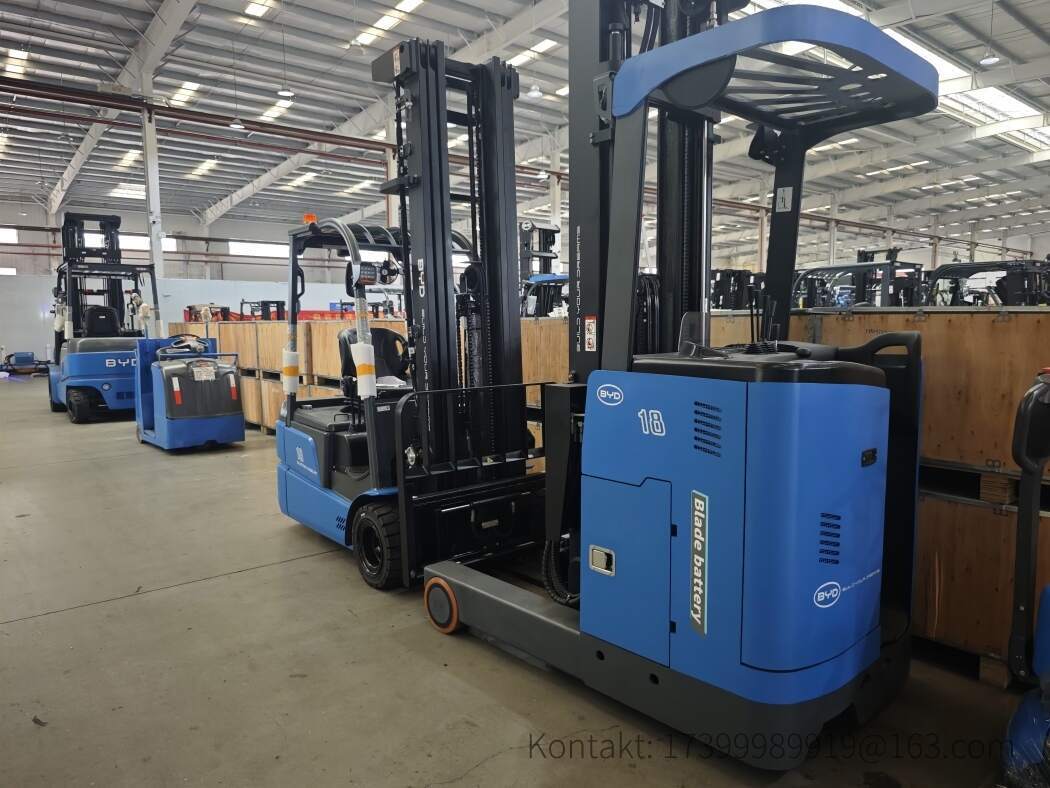

Moderne Elektrostapler, insbesondere mit BYD Lithium-Eisenphosphat-Technologie, zeichnen sich durch eine hohe Energieeffizienz und Wartungsfreiheit aus. Das Batteriegewicht ist fester Bestandteil des Gegengewichts und damit der Stabilität. Wird eine Batterie mit abweichendem Gewicht eingesetzt, muss das Traglastdiagramm angepasst werden. BYD Lithium-Batterien sind oft leichter als herkömmliche Blei-Säure-Batterien, was je nach Konstruktion des Staplers eine Anpassung des Diagramms erforderlich machen kann.
Ein weiterer Vorteil: Lithium-Batterien liefern eine konstante Spannung bis zur Entladung, sodass die Hub- und Fahreigenschaften über den gesamten Schichtverlauf stabil bleiben. Dennoch gilt: Das Traglastdiagramm bezieht sich immer auf den spezifischen Stapler mit der verbauten Batterie. Bei Umbauten oder Batteriewechsel unbedingt den Hersteller konsultieren.
Rechtliche Grundlagen und Dokumentation
Die BetrSichV verlangt eine Gefährdungsbeurteilung für Flurförderzeuge. Das Traglastdiagramm ist dabei ein dokumentierter Nachweis. Folgende Punkte sind rechtlich relevant:
- Der Betreiber muss sicherstellen, dass nur geprüfte und gekennzeichnete Stapler eingesetzt werden.
- Das Traglastdiagramm muss mit dem Stapler übereinstimmen (Seriennummer, Anbaugeräte).
- Fahrer sind regelmäßig zu unterweisen (mindestens jährlich).
- Bei Schäden am Stapler, die die Tragfähigkeit beeinflussen, ist das Diagramm zu überprüfen.
Verstöße können zu Bußgeldern, im Schadensfall zu regressrechtlichen Konsequenzen für den Betreiber und den Fahrer führen.
Fazit: Sicherheit beginnt mit dem richtigen Verständnis
Das Traglastdiagramm ist kein bürokratisches Anhängsel, sondern ein zentrales Instrument für sichere Staplerarbeit. Wer die Zusammenhänge zwischen Lastschwerpunkt, Hubhöhe und Resttragfähigkeit versteht, kann Unfälle vermeiden und die Lebensdauer von Maschine und Ware erhöhen. Besonders bei Elektrostaplern mit moderner Lithium-Technologie lohnt sich ein genauer Blick auf die herstellerspezifischen Angaben. Schulen Sie Ihre Fahrer, prüfen Sie die Kennzeichnung regelmäßig und zögern Sie nicht, bei Unklarheiten den Hersteller zu kontaktieren.
