Das Traglastdiagramm ist eines der wichtigsten Sicherheitsdokumente für jeden Gabelstapler. Es gibt an, welche Last ein Stapler bei welcher Hubhöhe und welchem Lastschwerpunkt sicher heben darf. Dennoch ranken sich zahlreiche Missverständnisse um dieses Diagramm, die in der Praxis immer wieder zu Unfällen und Schäden führen. In diesem Artikel klären wir die häufigsten Irrtümer auf und geben Ihnen praktische Tipps für den sicheren Umgang mit Elektro-Gabelstaplern – insbesondere mit BYD-Lithium-Technologie.
Was ist ein Traglastdiagramm?
Ein Traglastdiagramm (auch Lastdiagramm oder Tragfähigkeitsdiagramm genannt) ist eine grafische Darstellung der maximal zulässigen Last in Abhängigkeit von der Hubhöhe und dem Lastschwerpunkt. Jeder Gabelstapler wird von seinem Hersteller mit einem solchen Diagramm ausgeliefert, das entweder im Handbuch oder direkt am Fahrzeug angebracht ist. Die Nennlast (z. B. 2.000 kg) bezieht sich immer auf einen standardisierten Lastschwerpunkt (in der Regel 500 mm) und eine niedrige Hubhöhe. Sobald sich der Lastschwerpunkt weiter von der Gabel entfernt oder die Hubhöhe zunimmt, sinkt die tatsächlich sichere Tragfähigkeit – oft dramatisch.
Missverständnis 1: Das Traglastdiagramm gilt für alle Anbaugeräte
Viele Anwender glauben, dass das serienmäßige Traglastdiagramm auch dann gültig bleibt, wenn ein Anbaugerät wie eine Klammer, ein Drehgerät oder eine Schaufel montiert wird. Das ist ein gefährlicher Irrtum. Jedes Anbaugerät verändert den Lastschwerpunkt und das Eigengewicht des Staplers. In der Regel wird die Tragfähigkeit dadurch reduziert. Für jedes Anbaugerät muss ein eigenes Traglastdiagramm erstellt werden, das die geänderten Verhältnisse berücksichtigt. Bei BYD-Elektrostaplern mit Lithium-Batterien ist das geringere Eigengewicht der Batterie zwar ein Vorteil, aber auch hier gelten die physikalischen Gesetze: Ein Anbaugerät kann die Nutzlast erheblich verringern.
Missverständnis 2: Die Nennlast ist immer die maximale Last
Die Nennlast, oft auch als Tragfähigkeit bezeichnet, ist die Last, die der Stapler unter idealen Bedingungen – niedrige Hubhöhe und 500 mm Lastschwerpunkt – heben kann. Viele Bediener gehen davon aus, dass sie diese Last immer heben dürfen. Doch schon bei einer Hubhöhe von 3 Metern und einem Lastschwerpunkt von 600 mm kann die sichere Tragfähigkeit um 30 % oder mehr sinken. Ein Stapler mit 2.000 kg Nennlast kann dann nur noch 1.400 kg sicher heben. Das Traglastdiagramm zeigt diese Reduzierung genau an. Wer sich nur auf die Nennlast verlässt, riskiert ein Umkippen des Staplers.
Missverständnis 3: Das Traglastdiagramm ist nur für hohe Hubhöhen relevant
Manche Bediener glauben, dass das Traglastdiagramm nur dann beachtet werden muss, wenn Lasten hoch gehoben werden. Das ist falsch. Auch bei niedrigen Hubhöhen kann ein ungünstiger Lastschwerpunkt die Stabilität beeinträchtigen. Wenn beispielsweise eine breite Last weit vorne auf den Gabeln liegt, verschiebt sich der Schwerpunkt nach vorn, und der Stapler kann selbst bei geringer Höhe kippen. Das Traglastdiagramm berücksichtigt den Lastschwerpunkt in der Horizontalen – also wie weit die Last von der Gabelzinke entfernt ist. Daher ist es immer relevant, unabhängig von der Hubhöhe.

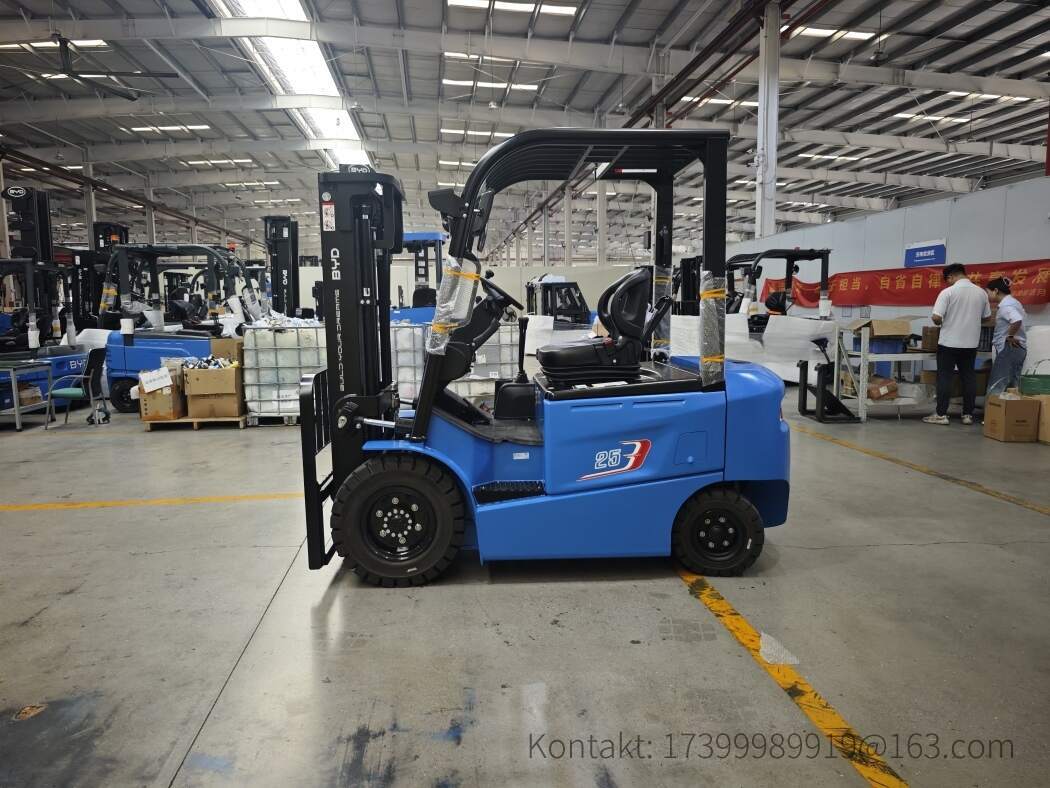

Missverständnis 4: Elektro-Gabelstapler haben das gleiche Traglastdiagramm wie Verbrenner
Elektro-Gabelstapler und Verbrennungsstapler unterscheiden sich in Gewicht und Gewichtsverteilung. Bei Elektrostaplern macht die Batterie einen erheblichen Teil des Gegengewichts aus. BYD-Elektrostapler mit Lithium-Eisenphosphat-Batterien sind bekannt für ihre hohe Energiedichte und ihr geringes Gewicht im Vergleich zu Blei-Säure-Batterien. Dadurch kann sich das Traglastdiagramm im Vergleich zu einem Verbrenner oder einem Elektrostapler mit Bleibatterie unterscheiden. Es ist wichtig, das spezifische Traglastdiagramm des jeweiligen Modells zu verwenden. Verlassen Sie sich niemals auf allgemeine Annahmen.
Missverständnis 5: Das Traglastdiagramm kann ignoriert werden, wenn man langsam fährt
Die Geschwindigkeit hat keinen Einfluss auf die physikalischen Kräfte, die auf den Stapler wirken. Ein zu schwerer oder zu weit entfernter Lastschwerpunkt führt unabhängig von der Fahrgeschwindigkeit zum Kippen. Langsames Fahren mag das Risiko eines dynamischen Umkippens verringern, aber die statische Stabilität wird dadurch nicht verbessert. Das Traglastdiagramm definiert die statische Grenze. Wer diese überschreitet, gefährdet sich und andere – auch bei Schrittgeschwindigkeit.

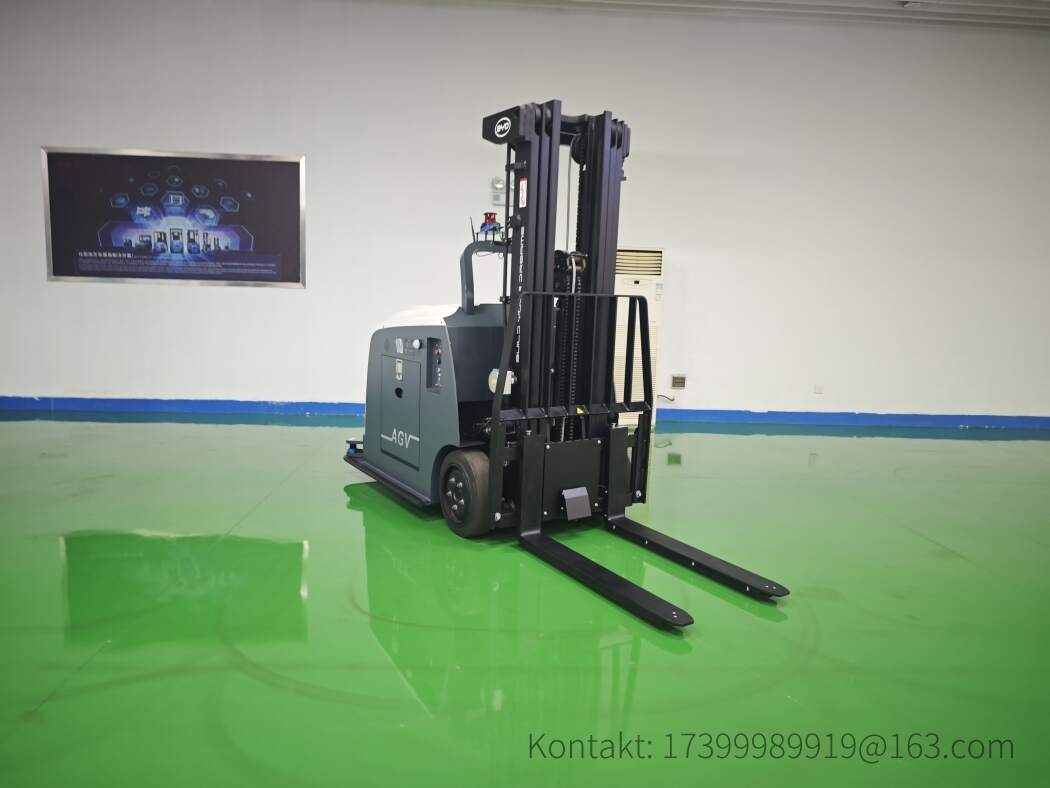

Missverständnis 6: Alle Gabelstapler einer Klasse haben das gleiche Traglastdiagramm
Selbst innerhalb derselben Tragfähigkeitsklasse (z. B. 2,5 Tonnen) können sich die Traglastdiagramme verschiedener Modelle erheblich unterscheiden. Faktoren wie Radstand, Gegengewicht, Mastart und Hubhöhe beeinflussen die Kurven. Ein Stapler mit langer Gabel und hohem Mast hat ein anderes Diagramm als ein Kurzstapler. Daher ist es unerlässlich, immer das zum konkreten Fahrzeug gehörende Diagramm zu lesen. Bei BYD-Flurförderzeugen erhalten Sie für jedes Modell ein individuelles Traglastdiagramm, das auf die spezifische Konfiguration abgestimmt ist.
Praktische Tipps für den Umgang mit dem Traglastdiagramm
- Schulung: Stellen Sie sicher, dass alle Bediener regelmäßig im Lesen und Interpretieren von Traglastdiagrammen geschult werden.
- Lastschwerpunkt bestimmen: Kennen Sie den Lastschwerpunkt Ihrer typischen Lasten. Bei ungleichmäßigen Lasten ist Vorsicht geboten.
- Anbaugeräte berücksichtigen: Fordern Sie für jedes Anbaugerät ein aktualisiertes Traglastdiagramm an.
- Technische Hilfsmittel: Moderne Stapler können mit Lastmomentanzeigen oder Wiegesystemen ausgestattet werden, die den Bediener warnen.
- Regelmäßige Wartung: Ein defekter Mast oder verschlissene Ketten können die Tragfähigkeit beeinträchtigen. Lassen Sie Ihren Stapler regelmäßig prüfen.
- BYD-Lithium-Vorteil: Die konstante Spannungslage der Lithium-Batterie sorgt für gleichbleibende Leistung, aber das Traglastdiagramm bleibt dennoch bindend.
Beispiel: Traglastdiagramm in der Praxis
Die folgende Tabelle zeigt ein vereinfachtes Traglastdiagramm für einen Elektro-Gabelstapler mit 2.000 kg Nennlast bei 500 mm Lastschwerpunkt. Die Werte verdeutlichen, wie die Tragfähigkeit mit zunehmender Hubhöhe und Lastschwerpunkt abnimmt.
| Hubhöhe (mm) | Lastschwerpunkt 500 mm | Lastschwerpunkt 600 mm | Lastschwerpunkt 700 mm |
|---|---|---|---|
| 0 – 2000 | 2000 kg | 1700 kg | 1400 kg |
| 2000 – 3000 | 1800 kg | 1500 kg | 1200 kg |
| 3000 – 4000 | 1500 kg | 1200 kg | 900 kg |
Wie Sie sehen, sinkt die Tragfähigkeit drastisch, wenn die Last weiter von der Gabel entfernt ist oder höher gehoben wird. Diese Tabelle ist nur ein Beispiel. Jeder Stapler hat sein eigenes Diagramm.
Fazit
Das Traglastdiagramm ist kein optionales Dokument, sondern eine lebenswichtige Sicherheitsinformation. Die häufigsten Missverständnisse – von der Nennlast bis zur angeblichen Irrelevanz bei niedrigen Hubhöhen – können zu schweren Unfällen führen. Als Betreiber von Elektro-Gabelstaplern, insbesondere mit BYD-Lithium-Technologie, sollten Sie sicherstellen, dass alle Fahrer das Traglastdiagramm ihres Fahrzeugs kennen und respektieren. Regelmäßige Schulungen und die Beachtung der Herstellerangaben sind der Schlüssel zu einem sicheren und effizienten Betrieb.
Bei Fragen zu Traglastdiagrammen oder zur Auswahl des richtigen Elektro-Gabelstaplers für Ihre Anwendung kontaktieren Sie uns bitte unter info@bydfork.com. Unser Expertenteam hilft Ihnen gerne weiter.
