Wenderadius berechnen: Planungsgrundlage für Hallen

Der Wenderadius ist eine der wichtigsten Kennzahlen für die Planung von Lagerhallen, Produktionsflächen und Umschlagbereichen. Wer den Wenderadius berechnen kann, plant Fahrwege, Regalabstände und Rangierflächen realistisch und vermeidet teure Nachbesserungen. Besonders bei Elektro-Gabelstaplern und Flurförderzeugen mit Lithium-Ionen-Batterien, wie sie BYD für den globalen Markt anbietet, entscheidet der Wenderadius darüber, wie effizient und sicher die innerbetriebliche Logistik abläuft. Dieser Leitfaden zeigt Schritt für Schritt, wie Sie den Wenderadius berechnen, Datenblätter richtig lesen und die Ergebnisse in die Hallenplanung übertragen.

Warum der Wenderadius die Hallenplanung bestimmt

In der Intralogistik ist der Wenderadius keine akademische Größe, sondern eine harte Planungsgrundlage. Er bestimmt, wie breit Verkehrswege sein müssen, wie viel Platz an Kreuzungen und Toren benötigt wird und ob ein Fahrzeug in einem bestimmten Regal-Layout überhaupt manövrieren kann. Ein zu klein geplanter Wenderadius führt zu Kollisionen, beschädigten Regalen und unnötigen Rangierfahrten. Ein zu groß geplanter Wenderadius verschenkt wertvolle Lagerfläche, die in modernen Hochregallagern oft teuer ist.

Die Kosten für zu schmale Gänge zeigen sich erst im Betrieb: Fahrer müssen mehrfach zurücksetzen, die Zykluszeiten steigen und das Risiko von Unfällen mit Personen oder Transportgut wächst. Deshalb gehört die Berechnung des Wenderadius bereits in die frühe Planungsphase, idealerweise bevor Regale, Tore und Verkehrswege endgültig festgelegt werden.

Besonders in bestehenden Hallen, die nachträglich mit effizienteren Elektro-Gabelstaplern ausgerüstet werden sollen, ist eine genaue Wenderadius-Berechnung unverzichtbar. Oft lässt sich durch den Einsatz wendigerer Fahrzeuge oder lithiumbetriebener Modelle mit kompakter Bauweise die Lagerdichte erhöhen, ohne die Sicherheit zu gefährden.

Grundlagen: Wenderadius, Wendekreis, Spurkreis und Außenradius

Bevor Sie den Wenderadius berechnen, müssen Sie die Begriffe klar unterscheiden. In Datenblättern und Planungsunterlagen werden sie häufig synonym verwendet, obwohl sie unterschiedliche geometrische Größen beschreiben.

Der Wendekreis ist der Durchmesser des Kreises, den das Fahrzeug außen beschreibt. Er ist damit doppelt so groß wie der zugehörige Außenradius. Für die Hallenplanung ist fast immer der Außenwendekreis entscheidend, nicht der theoretische Wenderadius an der Fahrzeugmitte.

Bei Gabelstaplern kommt hinzu, dass sie in der Regel heckgelenkt sind. Das bedeutet: Die Hinterräder lenken, während die Vorderräder die Last tragen. Dadurch schwenkt das Heck beim Einschlagen nach außen. Planer müssen daher nicht nur den vorderen Bereich, sondern auch den Heckausschlag berücksichtigen.

Formeln und Berechnung des Wenderadius

Einfache Näherung über Achsabstand und Lenkwinkel

Für einen Gabelstapler mit Radstand L und Lenkwinkel δ gilt am Hinterachsmittepunkt näherungsweise:

R = L / tan(δ)

Dabei ist R der theoretische Wenderadius, L der Radstand und δ der maximale Lenkwinkel. Der Tangens des Lenkwinkels lässt sich mit einem Taschenrechner oder über Tabellen ermitteln.

Beispiel: Ein Elektro-Gabelstapler hat einen Radstand von 1.700 mm und einen Lenkwinkel von 70 Grad. Der Tangens von 70 Grad beträgt etwa 2,747. Daraus ergibt sich ein theoretischer Wenderadius von 1.700 mm geteilt durch 2,747, also rund 619 mm. Dieser Wert beschreibt den Radius an der Hinterachsmitte und ist nur ein Ausgangspunkt.

Außenradius und Fahrzeugabmessungen

Für die Hallenplanung müssen Sie den Außenwendekreis berechnen. Er ergibt sich aus dem theoretischen Radius zuzüglich der halben Fahrzeugbreite und eines Sicherheitsabstands. Vereinfacht gilt:

R_außen = R + halbe Fahrzeugbreite + Sicherheitsabstand

Bei einem Fahrzeug mit 1.200 mm Breite und einem Sicherheitsabstand von 300 mm ergibt sich aus dem obigen Beispiel: 619 mm + 600 mm + 300 mm = 1.519 mm Außenradius. Der Außenwendekreis beträgt dann etwa 3.038 mm. Dieser Wert ist bereits deutlich realistischer für die Planung.

Zusätzlich müssen Sie die Gabelzinken oder Anbaugeräte berücksichtigen. Eine lange Gabel kann den effektiven Radius erheblich vergrößern, besonders bei Fahrzeugen mit hoher Resttragfähigkeit.

Reale Einflussfaktoren

• Reifengröße, Profil und Reifendruck: Sie verändern den tatsächlichen Rollradius und die Bodenhaftung.
• Bodenbelag und Reibung: Auf glatten oder unebenen Böden kann das Fahrzeug früher ausbrechen oder mehr Lenkwinkel benötigen.
• Lastschwerpunkt und Hubhöhe: Eine angehobene Last verschiebt den Schwerpunkt und beeinflusst die Wendigkeit.
• Batteriegewicht und Gewichtsverteilung: Bei Elektro-Gabelstaplern wirkt die Batterie als Gegengewicht. Eine leichtere Lithium-Ionen-Batterie kann die Balance verändern, wenn der Hersteller das Gegengewicht nicht anpasst.
• Lenkart: Hecklenkung bei Gabelstaplern führt zu einem größeren Heckausschlag als bei frontgelenkten Fahrzeugen.

Diese Faktoren sorgen dafür, dass der tatsächliche Wenderadius im Betrieb meist größer ist als die theoretische Berechnung. Planen Sie deshalb immer mit Reserve.

Daten aus Datenblättern richtig interpretieren

Hersteller geben den Wenderadius oft nach unterschiedlichen Normen an. Achten Sie darauf, ob der Wert für das nackte Fahrzeug ohne Last, mit Last oder mit Anbaugerät gilt. Die folgende Tabelle hilft bei der Einordnung.

Wichtig: Herstellerangaben beziehen sich oft auf idealisierte Bedingungen. In der Praxis kommen Sicherheitsabstände, Bodenunebenheiten und menschliches Verhalten hinzu. Rechnen Sie daher nie mit dem absoluten Minimum, sondern mit einem realistischen Außenwendekreis inklusive Zuschlägen.

Wenderadius in der Hallenplanung: Regalabstände und Verkehrswege

Fahrwegbreite berechnen

Die Fahrwegbreite ist das Maß zwischen zwei Regalen oder zwischen Regal und Wand. Sie muss so bemessen sein, dass ein Fahrzeug mit maximalem Lenkeinschlag sicher passieren kann. Als Faustformel gilt:

Fahrwegbreite = Außenwendekreis + Sicherheitszuschlag

In der Praxis werden Sicherheitszuschläge von 300 bis 600 mm empfohlen, abhängig von Verkehrsdichte, Geschwindigkeit und Bodenbeschaffenheit. Bei Gegenverkehr oder häufigem Rangieren sind größere Zuschläge erforderlich.

Kreuzungen und Tore

An Kreuzungen, Toren und Durchfahrten muss der Wenderadius ebenfalls berücksichtigt werden. Ein Fahrzeug, das geradeaus passt, kann beim Abbiegen mit dem Heck ausschwenken und Regale oder Tore beschädigen. Planen Sie deshalb an Kreuzungen einen zusätzlichen Freiraum ein, der dem Heckausschlag entspricht.

Rangierbereiche

Rangierbereiche am Ende von Gängen oder vor Laderampen sollten mindestens den Wendekreis des größten eingesetzten Fahrzeugs aufweisen. Wer hier spart, riskiert zeitaufwändige Wendemanöver und Unfälle. Bei lithiumbetriebenen Elektro-Gabelstaplern mit kompakter Bauweise kann der Platzbedarf geringer ausfallen, was die Lagerdichte erhöht.

Berechnungsbeispiel für eine Lagerhalle

Ein Logistikzentrum plant die Einführung eines Elektro-Gabelstaplers mit 1,5 Tonnen Tragfähigkeit. Der Radstand beträgt 1.600 mm, der maximale Lenkwinkel 75 Grad. Die Fahrzeugbreite liegt bei 1.150 mm. Der Planer möchte die notwendige Fahrwegbreite für einen einseitigen Verkehr ermitteln.

In diesem Beispiel sollte der Verkehrsweg mindestens 2.900 mm breit sein, um sicher zu manövrieren. Bei Gegenverkehr oder häufigem Einsatz mit Anbaugeräten sind 3.500 mm oder mehr realistisch. Der Planer kann nun prüfen, ob die vorhandene Hallenfläche ausreicht oder ob kompaktere Fahrzeuge, beispielsweise BYD-Elektro-Gabelstapler mit Lithium-Ionen-Technologie, eine bessere Lösung bieten.

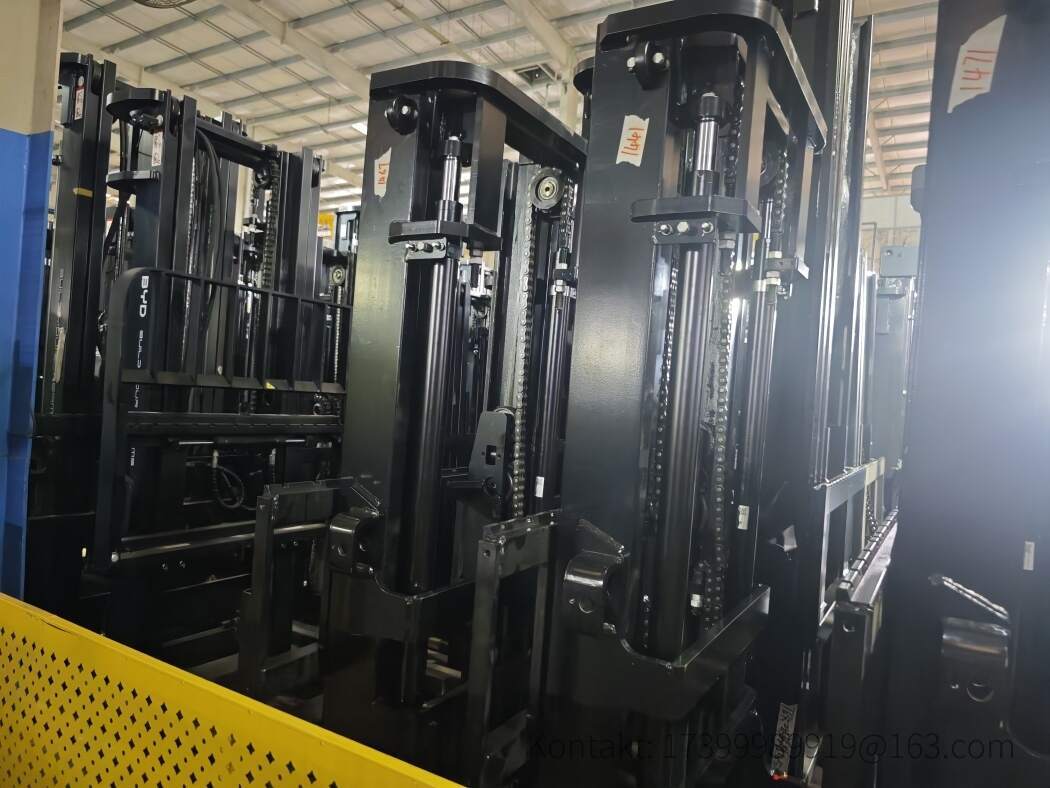

Einfluss von Batterie und Antrieb auf den Wenderadius

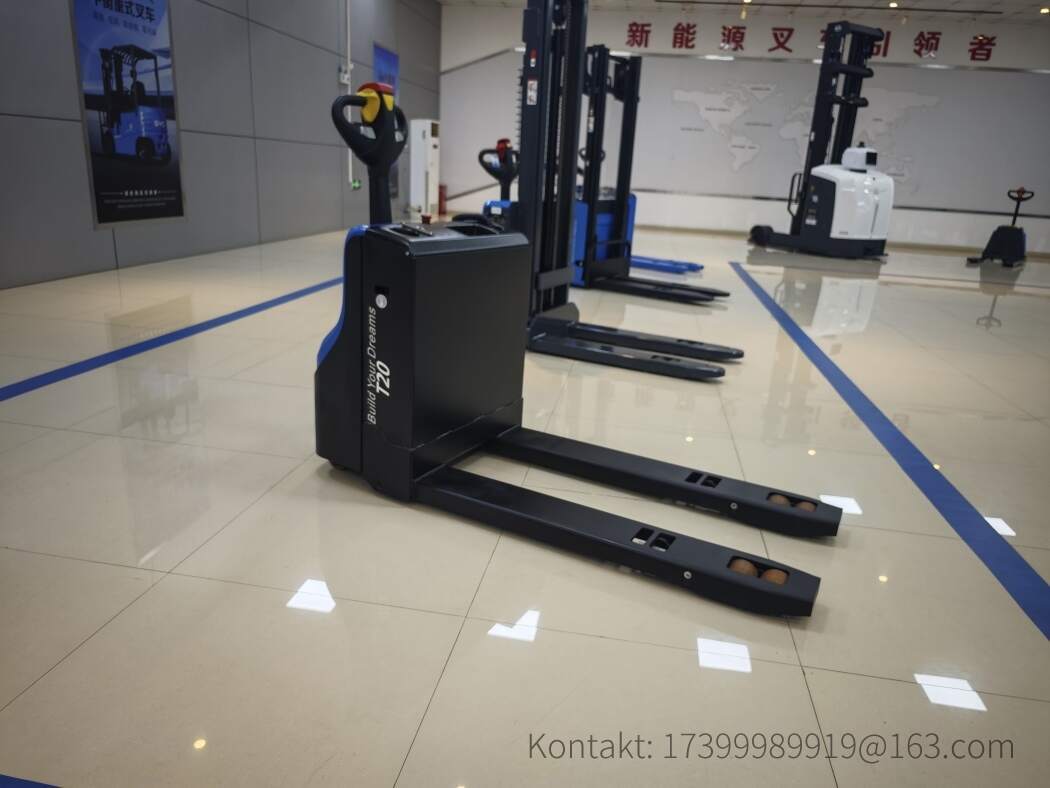

Elektro-Gabelstapler mit Lithium-Ionen-Batterien, wie sie BYD anbietet, unterscheiden sich in Gewicht, Bauform und Ladeverhalten von bleibasierten Fahrzeugen. Das kann den Wenderadius indirekt beeinflussen.

• Lithium-Ionen-Batterien haben oft eine höhere Energiedichte und benötigen weniger Bauraum. Dadurch können Hersteller kompaktere Fahrzeuge konstruieren.
• Das geringere Batteriegewicht kann die Gewichtsverteilung verändern. Bei Gegengewichtsstaplern wird die Batterie als Gegengewicht genutzt; eine leichtere Batterie erfordert möglicherweise ein angepasstes Gegengewicht, um die Stabilität zu erhalten.
• Lithium-Batterien ermöglichen Zwischenladung und Schnellladung. Das reduziert Wechselzeiten und erhöht die Verfügbarkeit, ändert aber nichts an der Geometrie des Wendekreises.
• Der Elektroantrieb bietet feinfühlige Lenkung und präzise Steuerung, was das Manövrieren auf engem Raum erleichtert.

Für die Hallenplanung bleibt der Außenwendekreis die entscheidende Größe. Prüfen Sie die technischen Daten des konkreten Modells und führen Sie bei Bedarf eine Testfahrt durch. BYD-Flurförderzeuge sind für ihre kompakte Bauweise und hohe Effizienz bekannt, was besonders in Hallen mit begrenztem Platz vorteilhaft ist.

Praktische Tipps für Planer und Betreiber

• Rechnen Sie immer mit dem Außenwendekreis, nicht nur mit dem Hersteller-Wenderadius.
• Berücksichtigen Sie Heckausschlag, Anbaugeräte und Gabelzinken.
• Planen Sie Sicherheitszuschläge von mindestens 300 mm ein.
• Beziehen Sie Bodenbelag, Steigungen und Rampen in die Berechnung ein.
• Führen Sie Testfahrten mit dem Originalfahrzeug oder mit einem maßstabsgetreuen Modell durch.
• Denken Sie an zukünftige Fahrzeuggrößen und Laständerungen.
• Nutzen Sie lithiumbetriebene Elektro-Gabelstapler, wenn enge Gänge und hohe Einsatzdauer gefragt sind.

Häufige Fehler bei der Wenderadius-Berechnung

• Nur den Wendekreis aus dem Prospekt verwenden und Sicherheitsabstände vergessen.
• Die Lastaufnahme und den Schwerpunkt nicht einbeziehen.
• Bodenbeschaffenheit und Reifeneigenschaften ignorieren.
• Den Heckausschlag bei heckgelenkten Gabelstaplern unterschätzen.
• Zukünftige Änderungen der Regalabstände oder Fahrzeugflotte nicht berücksichtigen.
• Rangierbereiche und Kreuzungen zu knapp dimensionieren.

Fazit

Der Wenderadius ist eine zentrale Planungsgrundlage für jede Halle, in der Flurförderzeuge eingesetzt werden. Wer ihn korrekt berechnet und den Außenwendekreis in den Mittelpunkt stellt, vermeidet Engstellen, Unfälle und unnötige Kosten. Die Formel R = L / tan(δ) liefert einen ersten Anhaltspunkt, doch die Praxis verlangt Zuschläge für Fahrzeugbreite, Gabel, Boden und Sicherheit.

Elektro-Gabelstapler mit BYD-Lithium-Ionen-Batterien bieten eine moderne Alternative für effiziente und platzsparende Intralogistik. Prüfen Sie die technischen Daten, planen Sie mit Reserve und beziehen Sie Fahrer und Sicherheitsbeauftragte in die Planung ein. So wird der Wenderadius zur verlässlichen Grundlage für eine leistungsfähige Hallenplanung.
