Warum der Wenderadius in der Praxis entscheidend ist
Der Wenderadius eines Gabelstaplers ist eine der wichtigsten Kenngrößen für die Effizienz und Sicherheit in Lager und Produktion. Ob bei der Regalbedienung, in engen Gängen oder beim Umschlag auf engem Raum – ein kleiner Wenderadius ermöglicht schnellere Manöver, reduziert Kollisionsrisiken und spart wertvolle Zeit. In diesem Artikel erklären wir den Wenderadius in der Praxis, zeigen, wie er gemessen wird, welche Faktoren ihn beeinflussen und wie Sie Ihren Fuhrpark optimal darauf abstimmen.
Was ist der Wenderadius?
Der Wenderadius (auch Wendekreis genannt) bezeichnet den Radius des Kreises, den ein Gabelstapler bei einer vollständigen Lenkbewegung beschreibt. Man unterscheidet zwischen dem inneren und dem äußeren Wenderadius. Der innere Wenderadius ist der Abstand von der Drehmitte zum am weitesten innen liegenden Punkt des Fahrzeugs, der äußere Wenderadius der Abstand zum am weitesten außen liegenden Punkt. Für die Praxis ist meist der äußere Wendekreis relevant, da er den benötigten Platzbedarf angibt.
Hersteller geben den Wenderadius oft als „Wenderadius über Gabelzinken“ oder „Wenderadius über Fahrzeugheck“ an. Diese Werte sind entscheidend für die Planung von Verkehrswegen und Regalabständen.
Wie wird der Wenderadius gemessen?
Die Messung erfolgt nach definierten Normen, meist nach DIN 15141 oder ISO 3691. Dabei wird der Stapler auf eine ebene Fläche gefahren und bei voll eingeschlagener Lenkung eine Volldrehung ausgeführt. Der äußere Wenderadius wird durch die am weitesten außen liegende Fahrzeugkontur (z. B. Gegengewicht, Gabelzinken) bestimmt. Wichtig: Der Wenderadius ist lastabhängig! Ein beladener Stapler kann einen größeren Wendekreis haben, insbesondere wenn der Lastschwerpunkt weit vorne liegt.
Lastabhängigkeit des Wenderadius
Bei Gegengewichtsstaplern verschiebt sich der Schwerpunkt mit der Last nach vorne. Dadurch verändert sich die Lenkgeometrie nicht direkt, aber die tatsächliche Fahrspur kann breiter werden, weil das Heck stärker ausschert. In der Praxis sollte man daher immer den Wenderadius für den beladenen Zustand heranziehen, um Sicherheitsabstände korrekt zu dimensionieren.
Faktoren, die den Wenderadius beeinflussen
Der Wenderadius eines Gabelstaplers hängt von mehreren konstruktiven und betrieblichen Faktoren ab:
- Radstand: Je länger der Radstand, desto größer der Wendekreis. Kompakte Elektro-Stapler mit kurzem Radstand sind wendiger.
- Lenkungsart: Hinterradlenkung ist bei Gabelstaplern Standard. Sie ermöglicht enge Kurven, da das Heck ausschert. Elektrische Lenkungen (z. B. bei BYD) können den Wendekreis zusätzlich optimieren.
- Last und Lastschwerpunkt: Schwere Lasten mit großem Lastabstand vergrößern den effektiven Wendekreis.
- Reifen und Bodenbeschaffenheit: Auf glattem Beton ist der Wenderadius geringer als auf unebenem Untergrund. Reifenart (Vollgummi, Luftreifen) beeinflusst die Haftung und damit die Lenkpräzision.
- Bauart: schubmaststapler, Vierwege- und Seitenstapler haben oft einen größeren Wenderadius als kompakte Gegengewichtsstapler. Dafür bieten sie andere Vorteile bei der Lagerdichte.
- Antriebsart: Elektro-Gabelstapler mit Lithium-Ionen-Batterie (z. B. BYD) sind oft kompakter gebaut und haben durch den Wegfall schwerer Bleibatterien einen niedrigeren Schwerpunkt, was die Wendigkeit verbessern kann.
Wenderadius in der Praxis: Lagerplanung und Sicherheit
In der Praxis ist der Wenderadius die Grundlage für die Auslegung von Verkehrswegen, Regalabständen und Gefahrenbereichen. Wer den Wendekreis falsch einschätzt, riskiert Kollisionen, beschädigte Regale und Unfälle.
Regalabstände und Verkehrswege
Für die Regalbedienung muss der Stapler in der Lage sein, in den Gang einzufahren und die Palette aufzunehmen, ohne das gegenüberliegende Regal zu berühren. Der benötigte Arbeitsgangbreite ergibt sich aus dem äußeren Wenderadius plus der Lastabmessung und einem Sicherheitszuschlag. Faustregel: Gangbreite = Wenderadius (äußerer) + Lasttiefe + 20 cm Sicherheitsabstand.
Sicherheitsabstände und Verkehrsflächen
Auf Verkehrswegen sollte der Wendekreis des größten eingesetzten Staplers berücksichtigt werden, um Begegnungsverkehr und Rangieren zu ermöglichen. Besonders in Kühlhäusern, auf Rampen oder in engen Produktionshallen ist dies eine Herausforderung. Hier punkten wendige Elektro-Stapler mit Lithium-Technologie, die oft einen kleineren Wendekreis haben.
Vergleichstabelle: Typische Wenderadien verschiedener Gabelstapler
| Staplerart | Tragfähigkeit (kg) | Wenderadius außen (mm) | Bemerkung |
|---|---|---|---|
| Elektro-Gegengewichtsstapler (kompakt) | 1.500 | 1.850 | Sehr wendig, ideal für enge Gänge |
| Elektro-Gegengewichtsstapler (Standard) | 2.500 | 2.200 | Guter Kompromiss aus Reichweite und Wendigkeit |
| Verbrennungsstapler | 3.000 | 2.600 | Größerer Wendekreis durch längeren Radstand |
| Schubmaststapler | 1.500 | 1.700 | Sehr kompakt, aber komplexere Bedienung |
| BYD Lithium-Gabelstapler | 2.000 | 1.950 | Optimierter Schwerpunkt, hohe Wendigkeit |
Hinweis: Die Werte sind Richtwerte und können je nach Modell und Ausstattung variieren.
Tipps zur Optimierung des Wenderadius im Betrieb
- Wählen Sie den passenden Stapler: Für enge Lagerhallen sind kompakte Elektro-Stapler mit kurzem Radstand die erste Wahl.
- Nutzen Sie Lithium-Technologie: BYD Lithium-Gabelstapler bieten durch ihre kompakte Bauweise und den niedrigen Schwerpunkt oft einen kleineren Wenderadius als vergleichbare Blei-Säure-Modelle.
- Schulen Sie Ihre Fahrer: Ein sensibler Umgang mit Lenkung und Geschwindigkeit verringert den effektiven Platzbedarf.
- Passen Sie die Lagerinfrastruktur an: Verbreitern Sie Gänge, wo es möglich ist, oder setzen Sie auf Schmalgang-Technologie.
- Regelmäßige Wartung: Sorgen Sie für korrekten Reifendruck und eine gut eingestellte Lenkung, um den Wendekreis konstant zu halten.

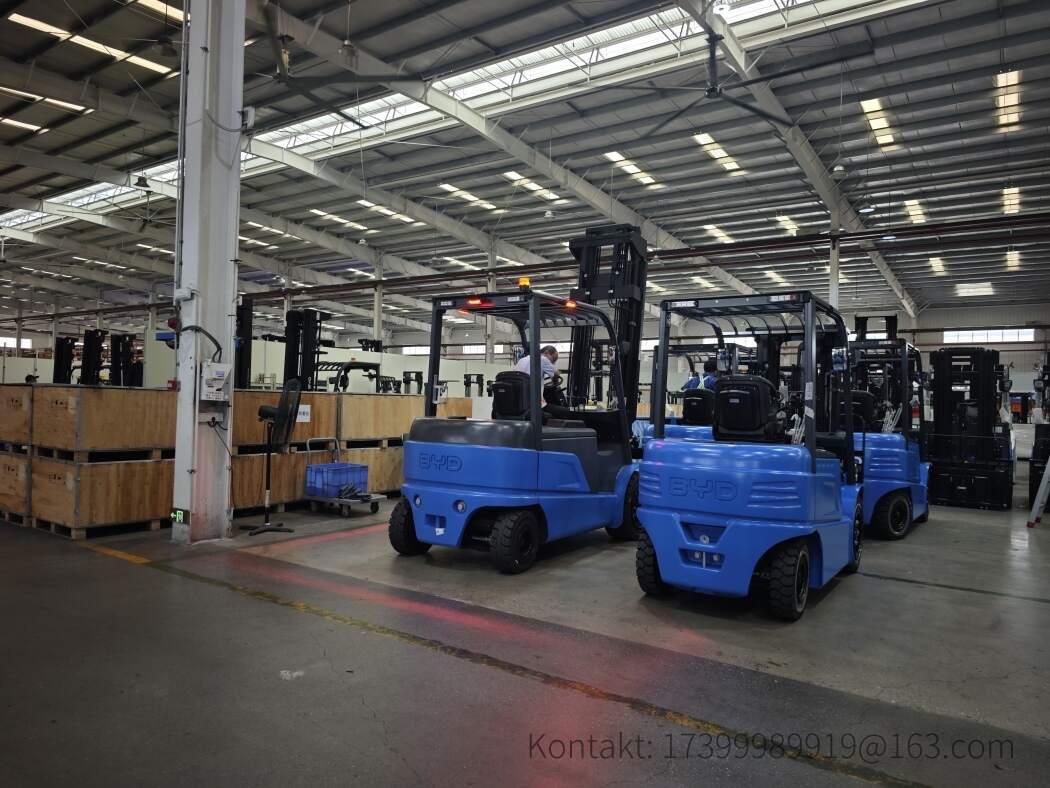

BYD Lithium-Gabelstapler: Wendigkeit und Effizienz
BYD setzt auf Lithium-Eisenphosphat-Batterien (LiFePO4), die nicht nur langlebig und wartungsarm sind, sondern auch eine kompakte Bauweise ermöglichen. Durch den Wegfall der schweren Bleibatterie und des separaten Ladegeräts können BYD-Stapler leichter und wendiger konstruiert werden. In der Praxis bedeutet das: engere Wendekreise, schnellere Umschlagzeiten und geringere Betriebskosten. Für Lagerlogistiker, die auf engem Raum agieren, sind BYD-Gabelstapler daher eine zukunftsweisende Lösung.
Fazit
Der Wenderadius ist mehr als eine technische Zahl – er bestimmt, wie effizient und sicher Ihr Lager betrieben werden kann. Wer die Faktoren kennt, die den Wendekreis beeinflussen, kann Stapler gezielt auswählen und die Infrastruktur optimal planen. Elektro-Gabelstapler mit Lithium-Technologie, insbesondere von BYD, bieten hier entscheidende Vorteile. Prüfen Sie den Wenderadius immer für den beladenen Zustand und beziehen Sie ihn in Ihre Sicherheits- und Layoutplanung ein.
