BYD Stapler für enge Gänge: Welche Modelle sich eignen

Einleitung: Warum enge Gänge über die Lagerproduktivität entscheiden

Steigende Mietpreise für Industrieflächen, wachsende Sortimente und der Druck, immer mehr Palettenstellen pro Quadratmeter zu schaffen, zwingen Lagerbetreiber weltweit zu schmaleren Arbeitsgängen. Wo früher vier Meter Gangbreite Standard waren, plant man heute häufig nur noch 1,6 bis 2,5 Meter – vorausgesetzt, das Flurförderzeug passt. Genau hier trennt sich die Spreu vom Weizen: Ein klassischer Gegengewichtsstapler mit Verbrennungsmotor ist im Schmalgang technisch und wirtschaftlich fehl am Platz, während moderne Elektrostapler mit Lithiumbatterie völlig neue Freiheitsgrade eröffnen. In diesem Leitfaden erfahren Sie, welche BYD-Stapler sich für enge Gänge eignen, welche Gangbreiten realistisch sind und worauf Sie bei der Auswahl achten müssen.

Was enge Gänge technisch wirklich bedeuten

Der Begriff „enger Gang" ist nicht genormt. Entscheidend ist das Zusammenspiel aus Arbeitsgangbreite, Fahrzeugbreite, Wenderadius, Lastabmessung und der Art, wie die Last ein- und ausgelagert wird. Man unterscheidet im Wesentlichen drei Situationen:

• Blocklagerung mit engen Gängen: Der Stapler fährt in den Gang hinein und setzt Paletten am Boden ab. Maßgeblich sind Fahrzeugbreite plus Wendekreis.
• Regallagerung mit Schmalgang: Das Fahrzeug arbeitet zwischen Regalen, teilweise mit Schubmast oder Dreiseiten-Technik, ohne zu wenden.
• Kommissionierung auf mehreren Ebenen: Der Bediener hebt sich mit der Kabine auf die jeweilige Entnahmeebene an.

In der Praxis gilt: Ein Gegengewichtsstapler benötigt rund 3,5 bis 4,0 Meter, ein schubmaststapler etwa 2,5 bis 2,9 Meter, ein Dreiseitenstapler nur noch 1,6 bis 1,9 Meter. Wer diese Zahlen kennt, kann die Flächeneinsparung direkt in Quadratmetern und damit in Geld ausdrücken – bei einem 10.000-Quadratmeter-Lager schnell mehrere hundert Palettenstellen.

BYD Antriebstechnologie: der entscheidende Vorteil im Schmalgang

Lithium-Eisenphosphat als Basis

BYD setzt auf Lithium-Eisenphosphat-Zellen (LiFePO4), die der Konzern selbst fertigt. Diese Chemie ist thermisch besonders stabil, zyklenfest und benötigt keine aufwendige Kühlung oder Wartung der Batterie. Für enge Gänge ist das gleich aus mehreren Gründen relevant:

• Kein Batteriewechselraum: Das oft unterschätzte Flächenproblem entfällt, weil die Batterie während der Pausen zwischengeladen wird.
• Konstante Leistung bis zum Ladeende: Anders als Bleibatterien brechen LiFePO4-Zellen gegen Ende der Entladung nicht ein, was präzises Positionieren in schmalen Regalgassen erleichtert.
• Kurze Zwischenladung: Eine Stunde Pause reicht oft für eine deutliche Nachladung – ideal bei Mehrschichtbetrieb.

Kompakte Bauweise durch integrierte Batterie

Da keine Wechselbatterie mit schwerem Rahmen und Auszugsmechanik verbaut werden muss, können Konstrukteure den Schwerpunkt tiefer und die Baumaße schlanker gestalten. Das zahlt sich beim Wenderadius und beim Durchfahren enger Gangprofile direkt aus. Elektrische Lenkung und feinfühlige Fahrantriebe erlauben zudem millimetergenaues Rangieren an der Regaltraverse.

Diese BYD Fahrzeugklassen eignen sich für enge Gänge

1. Schubmaststapler

Der Schubmaststapler ist der Klassiker für Gänge ab etwa 2,5 Metern. Die Gabel wird hydraulisch nach vorn geschoben, statt dass das Fahrzeug in das Regal hineinfährt. Dadurch sinkt die benötigte Gangbreite deutlich. Bei BYD profitieren Sie von der kompakten Elektrobauweise mit Lithiumbatterie, die ein feines Ansprechverhalten der Hub- und Schubfunktionen ermöglicht. Typische Einsatzprofile: Block- und Regallagerung, Hubhöhen bis rund 10 Meter, Traglasten bis etwa 2 Tonnen.

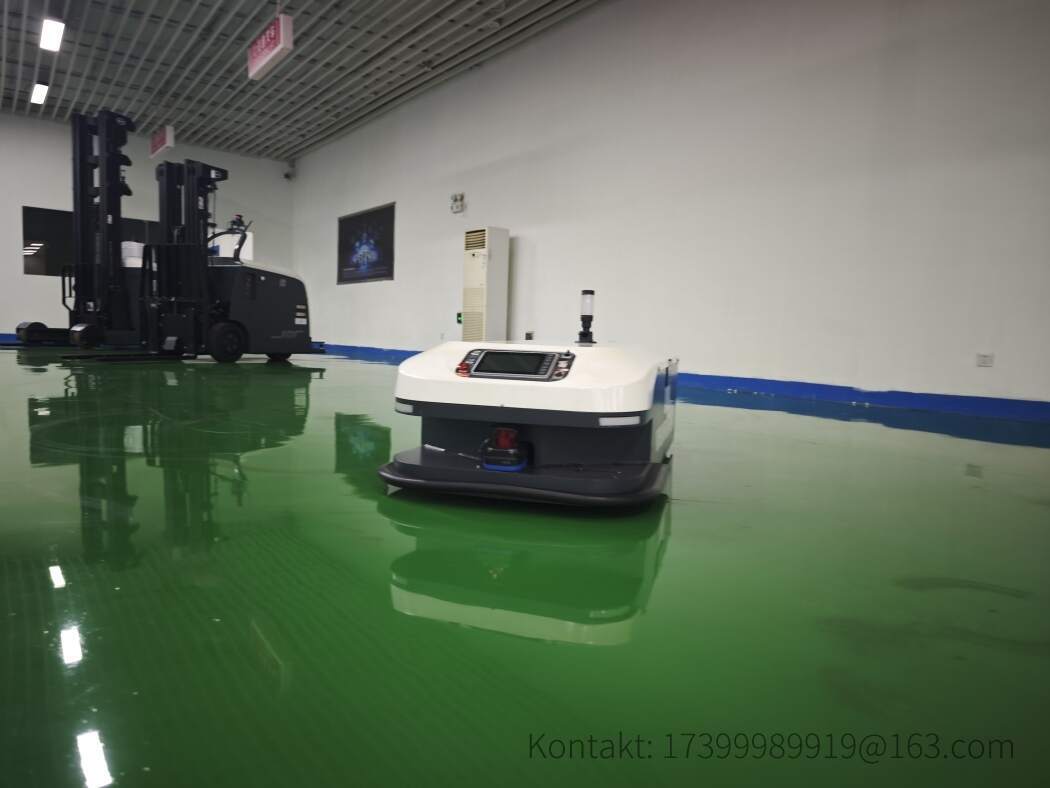

2. Dreiseiten- und Schmalgangstapler

Wenn die Gangbreite unter zwei Meter fallen soll, führt an der Dreiseiten-Technik kaum ein Weg vorbei. Der Gabelträger lässt sich um 180 Grad drehen, sodass das Fahrzeug ohne Richtungswechsel in beide Regalzeilen ein- und auslagern kann. Kombiniert mit Hubhöhen bis über 12 Meter entstehen Hochregalanlagen mit maximaler Flächenausnutzung. Wichtig ist die exakte Abstimmung von Mast, Fahrzeugkopf und Lastschutzgitter auf das Regalsystem.

3. Kommissionierstapler

Für die fallweise Kommissionierung in engen Gängen eignen sich Kommissionierstapler, bei denen die Bedienerkabine mit der Last mitfährt. Gänge ab rund 1,5 Metern sind hier realistisch. In Kombination mit einer integrierten Lithiumbatterie sind diese Fahrzeuge nahezu wartungsfrei im Batteriesystem und eignen sich für dichte, mehrschichtige Kommissionierzonen.

4. Gegengewichtsstapler mit kurzem Heck (ECB-Serie)

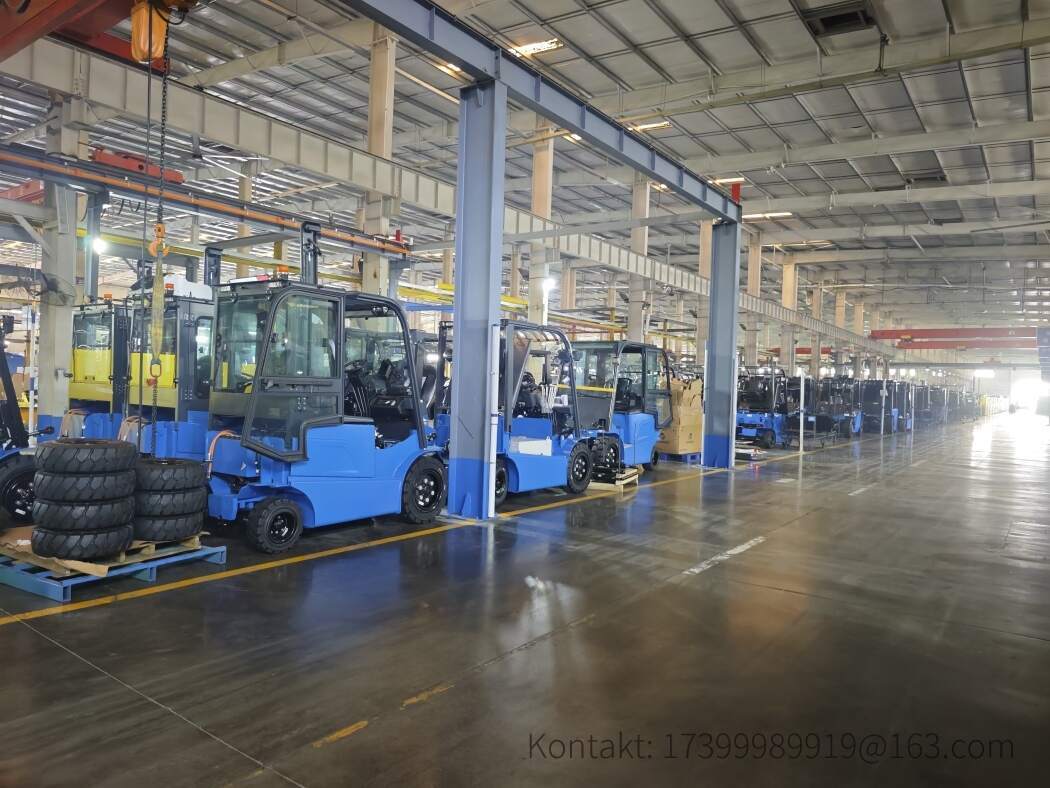

Die elektrischen Gegengewichtsstapler von BYD in der ECB-Baureihe sind keine Schmalgangfahrzeuge, aber durch ihren kurzen Hecküberhang und den großen Lenkeinschlag besser für enge Verhältnisse geeignet als viele Diesel-Konkurrenten. Sie passen in Gänge von etwa 3,5 bis 4,0 Metern und übernehmen im Schmalganglager die Rolle des Zubringers an der Übergabestation – zum Beispiel zum Be- und Entladen von Lkw an engen Andockstellen.

5. Hochhubwagen und Deichselstapler

Für Gänge ab etwa 2,2 Metern und Hubhöhen bis rund 5 Meter sind elektrische Hochhubwagen eine günstige Alternative. Sie eignen sich für Blocklager, Übergangsbereiche und Containerentladung, wo ein vollwertiger Schubmaststapler überdimensioniert wäre.

Vergleichstabelle: Gangbreite, Hubhöhe und Einsatzprofil

Die Werte sind Richtwerte und hängen von Lastabmessungen, Mastbauart, Anbaugeräten und Bodenverhältnissen ab. Eine verbindliche Prüfung erfolgt immer anhand des konkreten Layouts.

Auswahlkriterien: So finden Sie das richtige Modell

Gangbreite und Wenderadius realistisch messen

Messen Sie nicht nur die Regalmitte zu Regalmitte, sondern den tatsächlich freien Raum zwischen den Traversen beziehungsweise den Schutzbügeln. Ziehen Sie Reserven für Beschädigungen, schief stehende Paletten und Sicherheitsabstände ab. Faustregel: mindestens 100 Millimeter Abstand pro Seite einplanen.

Hubhöhe und Resttragfähigkeit

Die maximale Hubhöhe ist nicht gleichzusetzen mit der Nennhubhöhe bei voller Last. Beachten Sie die Resttragfähigkeitskurve: Bei großer Höhe sinkt die zulässige Last teils deutlich. Prüfen Sie außerdem das Verhältnis von Lasttiefe zu Regaltiefe, damit Paletten sauber ein- und ausgelagert werden können.

Last und Lastschwerpunkt

Kombinationen aus Europalette, Gitterbox und Langgut verändern den Lastschwerpunkt erheblich. Prüfen Sie für jeden Lasttyp, welches Fahrzeug in welcher Höhe noch tragfähig ist.

Bodenbelag, Rampen und Steigungen

Enge Gänge bedeuten oft auch viele Richtungswechsel auf begrenztem Raum. Fugen, Bitumenbeläge und leichte Schrägen beanspruchen Rad und Antrieb. Elektrostapler mit Lithiumbatterie liefern hier ein gleichmäßiges Drehmoment ohne Emissionen – ein Vorteil in geschlossenen Hallen und in der Lebensmittel- oder Pharmaumgebung.

Ladeinfrastruktur richtig planen

Statt eines Batterieraums benötigen Sie Ladepunkte in Fahrzeugreichweite, am besten an den Punkt, wo der Stapler ohnehin pausiert. Bei Gelegenheitsladung über den Tag lassen sich Ladezeiten in Schichtwechsel und Pausen integrieren.

Globaler Fall: Schmalgangoptimalisierung bei einem Kontraktlogistiker

Ein europäischer Kontraktlogistiker stand vor einem typischen Problem: Das bestehende Lager lief mit Gegengewichtsstaplern, die Gänge wurden mit 3,8 Metern bemessen, und der Standort lief an die Kapazitätsgrenze. Da eine Erweiterung baulich nicht möglich war, fiel die Entscheidung, die Regale neu zu stellen und auf Dreiseitenstapler mit Lithiumbatterie umzusteigen. Ergebnis nach der Umstellung: Die Gangbreite sank auf 1,8 Meter, wodurch rund 30 Prozent mehr Palettenstellen entstanden. Parallel entfielen Batteriewechsel und der zugehörige Raum, und die Fahrzeuge wurden während der Schichtpausen zwischengeladen. Ähnliche Projekte laufen in Asien und Nordamerika, wo Flächenkosten und Energiekosten gleichermaßen Druck auf die Logistikbudgets ausüben.

Sicherheit im engen Gang

• Sichtverhältnisse: Mastbauart und Lasthöhe so wählen, dass der Bediener freie Sicht auf Gabelspitzen und Regal behält.
• Personenschutz: Bei automatisch verfahrbaren oder sehr schweren Anlagen sind Scanner, Warnleuchten und Blue-Spot-Systeme sinnvoll.
• Geschwindigkeitsanpassung: Hub- und Fahrgeschwindigkeit sollten last- und höhenabhängig begrenzt werden, um Regalbeschädigungen zu vermeiden.
• Schulung: Enge Gänge verzeihen keine Routinefehler. Wiederkehrende Einweisungen auf dem konkreten Fahrzeugtyp sind Pflicht.
• Bodenmarkierungen: Klare Fahrwege und markierte Übergabezonen reduzieren Begegnungsverkehr im Gang deutlich.

Wirtschaftlichkeit: Wo BYD im engen Gang Geld spart

Die Investition in Schmalgangtechnik rechnet sich nicht allein über die Fläche. Drei Effekte kommen zusammen: Erstens sinken die Energiekosten, weil Lithiumsysteme hocheffizient laden und kaum Leerlaufverluste entstehen. Zweitens entfallen Batteriewechsel, Wasserbefüllung und die damit verbundenen Personalkosten. Drittens steigt die Verfügbarkeit, da das Fahrzeug zwischengeladen wird statt stundenlang zu laden. Über die Lebensdauer gerechnet sind das Posten, die in der Anschaffungsentscheidung oft unterschätzt werden.

Checkliste für die Beschaffung

• Regallayout und freie Gangbreite exakt vermessen
• Lasttypen, Lastschwerpunkte und Tagesumschlag erfassen
• Benötigte maximale Hubhöhe inklusive Reserve festlegen
• Resttragfähigkeit bei Zielhöhe prüfen lassen
• Ladepunkte und Schichtmodell definieren
• Anbaugeräte und Sonderlasten frühzeitig einplanen
• Referenzprojekte aus vergleichbaren Branchen ansehen
• service- und Ersatzteilnetz für den eigenen Standort klären

Fazit

Für enge Gänge eignen sich bei BYD vor allem Schubmaststapler, Dreiseiten- beziehungsweise Schmalgangstapler, Kommissionierstapler und – je nach Gangbreite – auch Hochhubwagen. Elektrische Gegengewichtsstapler der ECB-Serie übernehmen die Rolle des flexiblen Zubringers, wenn Gänge ab etwa 3,5 Metern zur Verfügung stehen. Der eigentliche Hebel liegt aber nicht im einzelnen Modell, sondern in der Kombination aus Flurförderzeug, Batterietechnologie und Regalplanung: Wer Gangbreite, Hubhöhe und Ladeinfrastruktur aufeinander abstimmt, gewinnt Palettenstellen, Energiekosten und Verfügbarkeit gleichzeitig. Lassen Sie Ihr konkretes Layout vor der Beschaffung prüfen – die richtige Fahrzeugklasse entscheidet über den Erfolg des gesamten Projekts.
