BYD Stapler Hubwerk: Die Mechanik hinter der Bewegung

Was bedeutet „Hubwerk“ bei einem BYD Stapler?

Das Hubwerk ist die mechanische Baugruppe eines Gabelstaplers, die die Gabeln hebt, senkt und neigt und damit die eigentliche Kernfunktion des Fahrzeugs erfüllt: das Aufnehmen, Transportieren und Absetzen von Lasten. Beim BYD Stapler mit Lithium-Eisenphosphat-Technologie (LFP) ist das Hubwerk jedoch mehr als eine reine Hydraulikkonstruktion. Es ist das Ergebnis eines präzise abgestimmten Zusammenspiels aus Mastmechanik, Hydraulikzylindern, elektrischer Pumpensteuerung und einer Batterie, die ihre Spannung über einen ganzen Arbeitstag hinweg nahezu konstant hält.

Diese Konstanz ist der entscheidende Unterschied zu bleibatteriebetriebenen oder verbrennerbasierten Gegengewichtsstaplern. Während herkömmliche Antriebe mit sinkendem Ladezustand spürbar an Hubgeschwindigkeit verlieren, bleibt die Hub- und Senkgeschwindigkeit beim BYD Stapler bis weit unter 20 % Restkapazität stabil. Wer die Mechanik hinter dieser Bewegung versteht, kann sein Flottenmanagement, seine Wartungsplanung und die Sicherheit im Lager deutlich verbessern.

Der Aufbau des Hubwerks im Detail

Ein modernes Hubwerk besteht aus mehreren eng zusammenarbeitenden Baugruppen. Jede davon beeinflusst Hubleistung, Resttragfähigkeit und Standsicherheit des Fahrzeugs.

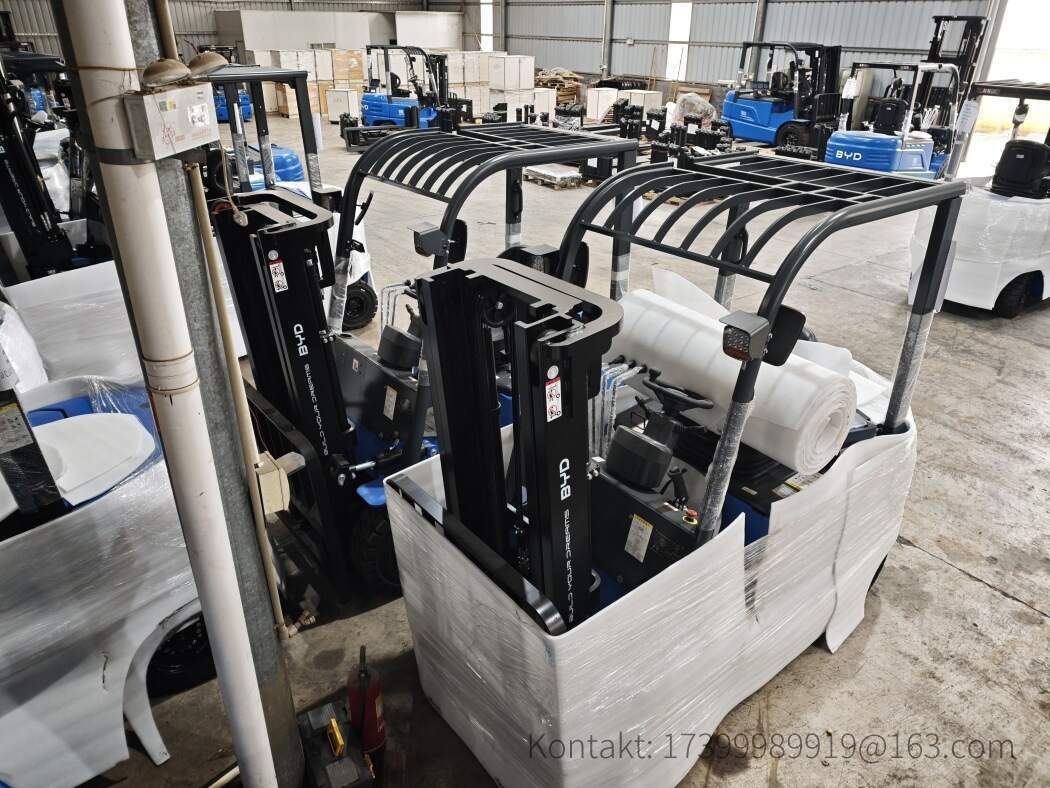

Hubgerüst und Mastprofile

Das Hubgerüst, auch Mast genannt, ist der vertikale Rahmen vor dem Fahrer. Bei BYD Staplern kommen in der Regel zwei- oder dreistufige Teleskopmasten zum Einsatz, die aus ineinandergeschobenen, profilierten Stahlschienen bestehen. Die äußere Schiene ist fest mit dem Chassis verschraubt, die inneren Schienen werden über Rollen geführt und fahren teleskopartig aus. Je nach Bauart unterscheidet man:

• Duplex-Mast: zwei Stufen, geringe Bauhöhe, hohe Resttragfähigkeit – ideal für den Innenbereich mit niedrigen Toren.
• Triplex-Mast: drei Stufen, große Hubhöhen bei kompakter Bauhöhe – typisch für Hochregallager.
• Freihub-Mast: hebt die Gabel zunächst ohne Mastausschub an – wichtig für den Containerumschlag.

Ketten, Rollen und Lager

Der eigentliche Kraftfluss verläuft über hochfeste Hubketten, die paarweise links und rechts am Gabelträger befestigt sind. Sie laufen über Umlenkrollen am oberen Ende des Hubzylinders. Die Ketten sind auf Bruchlasten ausgelegt, die ein Vielfaches der Nennlast betragen – üblich ist ein Sicherheitsfaktor von 5 bis 7. Entscheidend ist die gleichmäßige Spannung beider Stränge: Eine ungleiche Kettenlängung führt zu Schiefstellung des Gabelträgers und erhöhtem Verschleiß der Mastrollen.

Gabelträger und Lastaufnahmemittel

Der Gabelträger ist die Schnittstelle zwischen Mechanik und Last. Er nimmt die Gabelzinken auf und kann optional mit Seitenschieber, Zinkenverstellgerät oder drehbaren Anbaugeräten kombiniert werden. Jedes zusätzliche Anbaugerät verschiebt den Lastschwerpunkt nach vorn und reduziert die Resttragfähigkeit – ein Punkt, der in der täglichen Praxis häufig unterschätzt wird.

Hydraulik: Das Herz der Hubbewegung

Die Hubbewegung selbst entsteht durch Hydraulikdruck. Ein Elektromotor treibt eine Zahnrad- oder Innenzahnradpumpe an, die Hydrauliköl aus dem Tank über Steuerventile zu den Zylindern fördert.

Pumpe, Zylinder und Steuerventile

Im Hubwerk arbeiten typischerweise drei Zylindergruppen:

• Hubzylinder: hebt den Gabelträger über die Kette an. Bei Teleskopzylindern schieben sich mehrere Kolbenstufen ineinander aus.
• Neigezylinder: kippen den gesamten Mast nach vorn oder hinten und sichern so die Last gegen Verrutschen.
• Seitenschieberzylinder: verschieben den Gabelträger horizontal für feinfühliges Positionieren.

Das Steuerventilblock mit Proportionalventilen sorgt dafür, dass die Hubgeschwindigkeit stufenlos und lastabhängig geregelt wird. Beim Senken arbeitet das System häufig regenerativ: Das Öl strömt zurück und der Elektromotor wirkt als Generator, was einen Teil der Hubenergie in die Batterie zurückspeist.

Elektrische Antriebe statt Verbrennungsmotor

Weil kein Verbrennungsmotor permanent im Leerlauf dreht, arbeitet die Hydraulikpumpe im BYD Stapler bedarfsgesteuert. Die Drehstromtechnik mit Frequenzumrichter passt Drehzahl und Fördervolumen exakt an die Anforderung an. Das reduziert Wärmeeintrag ins Öl, senkt den Energieverbrauch und macht die Hubgeschwindigkeit feinfühlig dosierbar – ein Vorteil beim Handling empfindlicher Güter.

Warum die Lithium-Technologie von BYD das Hubwerk verändert

Die LFP-Batterie von BYD liefert bis zu 20 % mehr nutzbare Kapazität als vergleichbare Blei-Säure-Systeme und hält die Spannung unter Last stabil. Für das Hubwerk bedeutet das konkret:

• Konstante Hubgeschwindigkeit vom ersten bis zum letzten Hub einer Schicht.
• Hohe Spitzenströme für schwere Anfahr- und Hubvorgänge ohne Spannungseinbruch.
• Zwischenladen in Pausen (Opportunity Charging) ohne Memory-Effekt und ohne Kapazitätsverlust.
• Kein Wasserauffüllen, keine Gasung, kein Batteriewechsel – das Fahrzeug bleibt länger am Hubwerk im Einsatz.

Gerade im Mehrschichtbetrieb ist dieser Punkt wirtschaftlich entscheidend: Fällt der Batteriewechsel weg, steigt die Verfügbarkeit des Hubwerks messbar.

Lastdiagramm und Resttragfähigkeit

Jedes Hubwerk hat eine Nennlast bei definiertem Lastschwerpunkt – bei BYD Staplern üblicherweise 500 mm. Wird die Last weiter vorn aufgenommen oder steigt die Hubhöhe, sinkt die zulässige Tragfähigkeit. Das Lastdiagramm auf dem Typenschild gibt diese Grenzen verbindlich vor.

Praktische Tipps für den täglichen Umgang

• Mast beim Transport immer zurücknehmen und Gabel tief führen – etwa 100 bis 150 mm über dem Boden. Das entlastet Neigezylinder und Rollen.
• Last immer leicht nach hinten geneigt transportieren, um ein Vorkippen zu verhindern.
• Ketten paarweise tauschen. Ein einseitiger Wechsel führt zu ungleicher Längung.
• Hydrauliköl sauber halten. Verschmutzung ist die häufigste Ursache für ruckelnde Hubzylinder.
• Hubgeschwindigkeit nicht dauerhaft am Anschlag fahren – Proportionalventile und Ölkühler danken es mit längerer Lebensdauer.
• Batterie zwischenladen statt tiefentladen. LFP-Zellen vertragen Teilladungen besonders gut.

Wartung und Inspektion des Hubwerks

Die Wartung des Hubwerks ist nach Betriebsstunden und Einsatzkategorie gestaffelt. Staubige, feuchte oder kühlhausnahe Umgebungen verkürzen die Intervalle.

Wartungsintervalle im Überblick

• Täglich: Sichtprüfung auf Ölleckagen, Kettenbruch, Risse an Mastprofilen und Gabelzinken.
• Alle 250 Stunden: Kettenspannung prüfen, Rollen und Lager schmieren, Ölstand kontrollieren.
• Alle 500 Stunden: Hydraulikdruck messen, Ventile prüfen, Gabelzinken auf Verschleiß und Verformung vermessen.
• Jährlich: Hauptuntersuchung nach DGUV bzw. lokalen Vorschriften, Prüfung der Schweißnähte am Mastfuß.

Typische Störungen und Fehlerdiagnose

Die meisten Störungen am Hubwerk haben mechanische oder hydraulische Ursachen:

• Langsames Heben: verschlissene Pumpe, verstopfter Saugfilter, zu niedriger Ölstand oder nachlassende Batteriespannung.
• Ruckartiges Senken: defektes Senkbremsventil oder verschmutzte Drossel.
• Schiefstehender Gabelträger: ungleiche Kettenspannung oder beschädigte Mastrolle.
• Ölverlust am Zylinder: verschlissene Dichtungen – Zylinder abdichten oder tauschen.
• Mast kippt nicht vollständig: verschlissene Neigezylinderlager oder falsch eingestelltes Steuerventil.

Vor jeder Fehlersuche gilt: Last absetzen, Gabel absenken, Fahrzeug sichern und Hydraulikdruck abbauen.

BYD Hubwerk im globalen Vergleich

Im internationalen Einsatz zeigen sich die Stärken der BYD-Konstruktion besonders in warmen, staubigen oder logistisch dicht getakteten Märkten. Während Blei-Säure-Flotten in heißen Klimazonen unter Kapazitätsverlust und erhöhtem Wartungsaufwand leiden, bleibt das LFP-System thermisch stabiler. Für Betreiber in Europa, Asien, Afrika und Lateinamerika bedeutet das planbare Wartungskosten und eine gleichbleibende Hubleistung über die gesamte Schicht.

Sicherheit: Was Fahrer unbedingt beachten müssen

• Niemals Personen mit der Gabel anheben – auch nicht mit Sicherungskorb ohne Freigabe.
• Lastschwerpunkt vor jedem Hub prüfen.
• Beim Heben auf maximaler Höhe nicht fahren; das erhöht die Kippgefahr erheblich.
• Sichtfeld freihalten, bei unübersichtlicher Last rückwärts fahren.
• Beim Senken schwere Lasten langsam ablassen, um Druckspitzen zu vermeiden.

Fazit

Das Hubwerk eines BYD Staplers ist ein präzise abgestimmtes System aus Mastmechanik, Hydraulik und elektrischer Steuerung – angetrieben von einer Lithium-Batterie, die ihre Leistung konstant hält. Wer Aufbau, Lastdiagramm und Wartung versteht, erhöht nicht nur die Standzeit der Komponenten, sondern auch Sicherheit und Produktivität im Lager. Für Beratung, Ersatzteile oder Flottenprojekte weltweit erreichen Sie unser Team unter info@bydfork.com.
