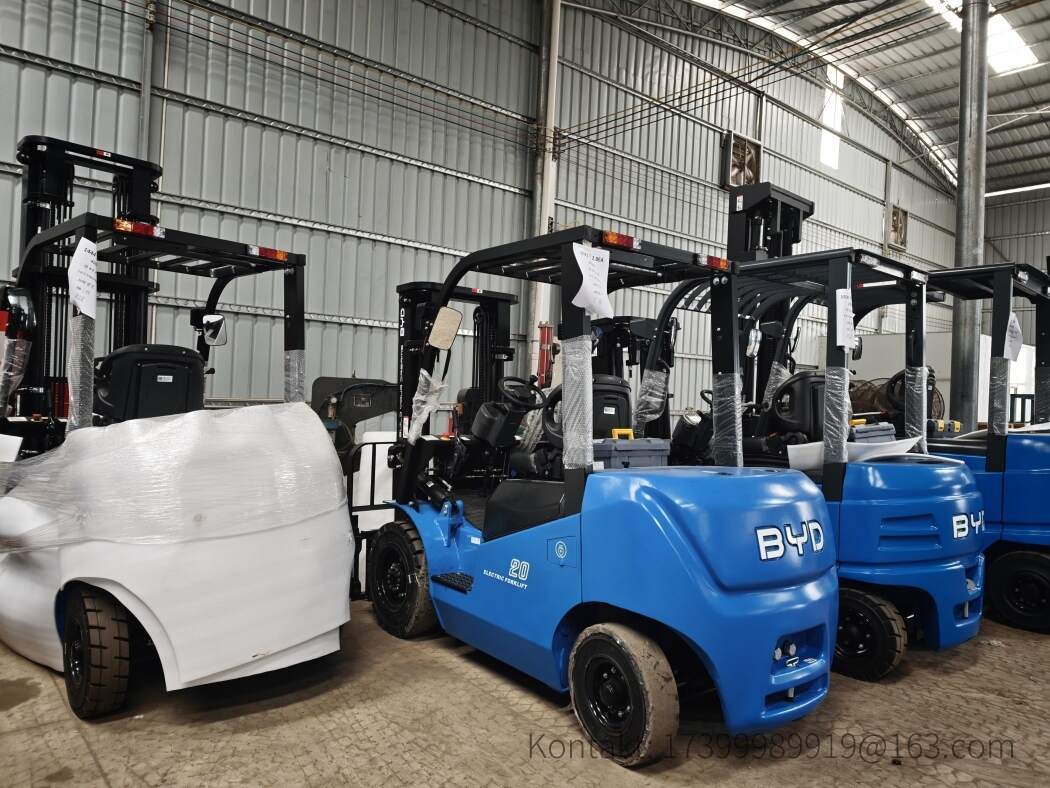

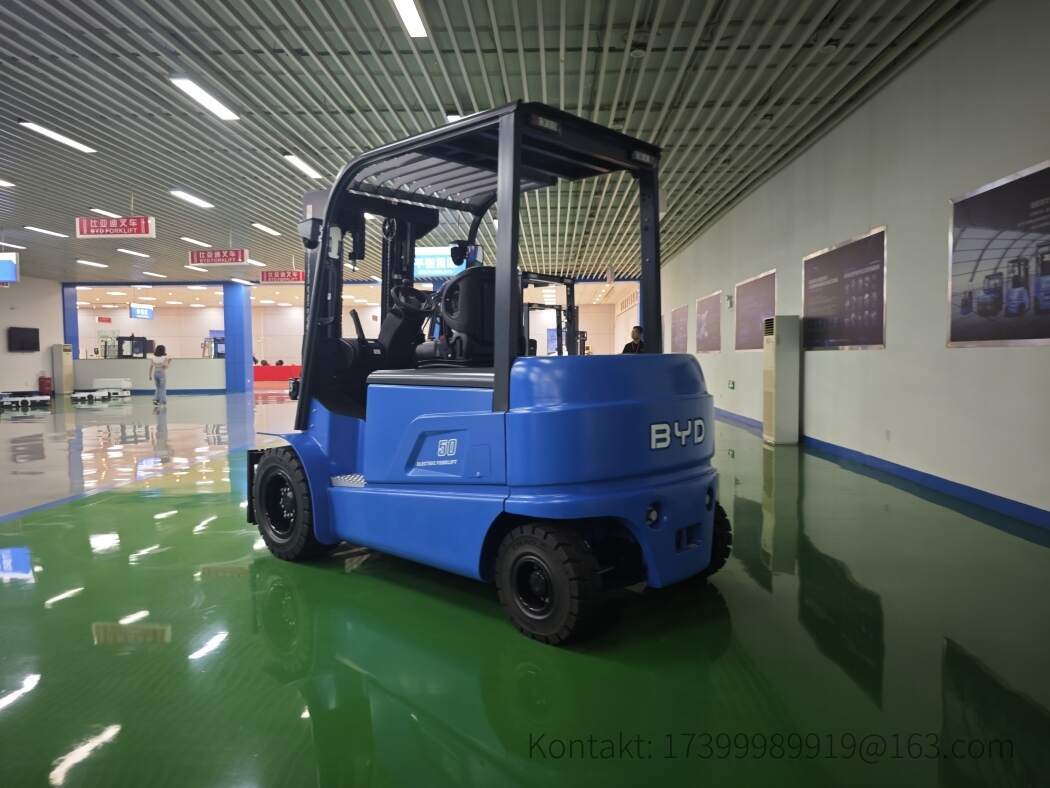

Ein voller Palettenstapel ist für jeden Gabelstapler eine echte Prüfung. Ob in einem Logistikzentrum in Hamburg, einem Kühlhaus in Dubai oder einem Produktionswerk in São Paulo: BYD Elektro-Gabelstapler mit Lithium-Eisenphosphat-Batterie müssen nicht nur Lasten heben, sondern sie sicher, schnell und energieeffizient bewegen. Doch welche Kraft ist für volle Paletten wirklich nötig? Diese Frage lässt sich nicht pauschal beantworten. Sie hängt von Lastgewicht, Lastschwerpunkt, Hubhöhe, Anbaugerät, Bodenbeschaffenheit und den täglichen Zykluszeiten ab. In diesem umfassenden Leitfaden erklären wir, welche physikalischen Kräfte wirken, wie Sie die passende Tragfähigkeit berechnen und warum der BYD Lithium-Antrieb gerade bei schweren, vollen Paletten seine Stärken ausspielt.
Was bedeutet Kraft bei einem Gabelstapler?
Wenn von der Kraft eines Staplers die Rede ist, sind meist mehrere Kräfte gemeint: die Hubkraft, die Zugkraft, die Bremskraft und die Lenkkraft. Für volle Paletten ist vor allem die Hubkraft entscheidend. Sie wird über das Hydrauliksystem erzeugt und muss das Gewicht der Last plus das Gewicht der Gabelzinken, des Lastschutzgitters und eventueller Anbaugeräte aufnehmen. Hinzu kommen dynamische Lasten durch Anheben, Absenken, Fahren und Bremsen. Ein Stapler, der eine Palette statisch gerade noch hebt, kann bei dynamischer Belastung instabil werden oder die Hydraulik überfordern.
- Hubkraft: Kraft, die der Hubzylinder auf die Gabeln ausübt, angegeben in Kilonewton (kN) oder Tonnen (t).
- Nenntragfähigkeit: Maximale Last, die der Stapler bei einem definierten Lastschwerpunkt heben darf.
- Zugkraft: Kraft, die der Fahrantrieb auf die Räder bringt, um den Stapler in Bewegung zu setzen.
- Bremskraft: Verzögerungskraft, die die Last beim Anhalten sichert.
- Hydraulikdruck: Druck im System, meist 160 bis 250 bar, der die Hubkraft erzeugt.
Lastschwerpunkt und Nenntragfähigkeit: Der unterschätzte Faktor
Die Nenntragfähigkeit eines Gabelstaplers gilt immer für einen bestimmten Lastschwerpunkt, üblicherweise 500 mm oder 600 mm von der Gabelvorderkante entfernt. Volle Paletten haben jedoch oft einen größeren Lastschwerpunkt, weil die Ware über die Palettenkante hinausragt oder die Palette tiefer ist. Dann sinkt die tatsächlich zulässige Tragfähigkeit. Die Faustformel lautet: Je weiter der Lastschwerpunkt vom Drehpunkt entfernt liegt, desto geringer die tragfähige Last. Rechnerisch gilt das Momentengleichgewicht: Nennlast mal Nennlastschwerpunkt ist gleich tatsächliche Last mal tatsächlicher Lastschwerpunkt. Wenn ein Stapler 2.000 kg bei 500 mm heben darf, aber Ihre volle Palette hat 1.500 kg bei 600 mm Lastschwerpunkt, dann benötigen Sie rechnerisch 1.500 kg × 600 mm / 500 mm = 1.800 kg Nennlast bei 500 mm. Ein 2-Tonnen-Stapler ist also die richtige Wahl, ein 1,5-Tonnen-Modell wäre überlastet.
| Lastschwerpunkt | Nennlast bei 500 mm | Tatsächliche Tragfähigkeit | Empfehlung für volle Paletten |
|---|---|---|---|
| 500 mm | 2000 kg | 2000 kg | bis 2000 kg Palette |
| 600 mm | 2000 kg | 1666 kg | bis 1600 kg Palette |
| 700 mm | 2000 kg | 1428 kg | bis 1400 kg Palette |
| 800 mm | 2000 kg | 1250 kg | bis 1200 kg Palette |
BYD Stapler für volle Paletten: Welche Hubkraft ist nötig?
Die benötigte Hubkraft lässt sich physikalisch berechnen. Sie ergibt sich aus der Masse, die gehoben werden muss, multipliziert mit der Erdbeschleunigung. Beispiel: Eine volle Palette wiegt 1.500 kg, die Gabelzinken und das Lastschutzgitter wiegen zusammen 100 kg. Dann beträgt die zu hebende Masse 1.600 kg. Die Hubkraft F ist 1.600 kg × 9,81 m/s² = 15.696 N, also rund 15,7 kN. Das entspricht etwa 1,6 Tonnen. Nun kommt die Hydraulik ins Spiel: Bei einem Systemdruck von 200 bar (20.000.000 Pa) benötigt man eine Kolbenfläche von A = F / p = 15.696 N / 20.000.000 Pa = 0,000785 m², das sind 7,85 cm². Ein Hubzylinder mit etwa 32 mm Durchmesser reicht theoretisch aus. In der Praxis werden jedoch Sicherheitsfaktoren von 1,5 bis 2,5 eingeplant, um dynamische Lasten, Reibung und Verschleiß abzudecken. Deshalb sind BYD Stapler mit großzügig dimensionierten Hydraulikzylindern und leistungsstarken Pumpen ausgestattet.
Für volle Paletten empfehlen wir je nach Gewicht und Einsatz folgende BYD Baugrößen:
| BYD Modell | Nenntragfähigkeit | Empfohlene volle Paletten | Hubkraft ca. |
|---|---|---|---|
| BYD ECB16 | 1.600 kg | bis 1.200 kg bei 600 mm | 16 kN |
| BYD ECB18 | 1.800 kg | bis 1.400 kg bei 600 mm | 18 kN |
| BYD ECB20 | 2.000 kg | bis 1.600 kg bei 600 mm | 20 kN |
| BYD ECB25 | 2.500 kg | bis 2.000 kg bei 600 mm | 25 kN |
| BYD ECB30 | 3.000 kg | bis 2.500 kg bei 600 mm | 30 kN |
| BYD ECB35 | 3.500 kg | bis 3.000 kg bei 600 mm | 35 kN |
Batterieleistung: Wie viel Energie liefert ein BYD Lithium-Akku?
Die Hubkraft ist das eine, die Energie das andere. Ein BYD Elektro-Gabelstapler mit Lithium-Eisenphosphat-Batterie (LiFePO4) arbeitet mit einer Nennspannung von 80 V oder 96 V und Kapazitäten von 200 Ah bis 600 Ah. Daraus ergeben sich Energiemengen von 16 kWh bis 57,6 kWh. Für volle Paletten im Mehrschichtbetrieb ist eine 80-V-Batterie mit 400 Ah und 32 kWh eine bewährte Größe. Sie liefert genug Leistung für hydraulische Hubvorgänge, Fahrantrieb und Lenkung. Der entscheidende Vorteil von BYD Lithium: Die Batterie hält eine konstante Spannung über einen weiten Entladebereich. Dadurch bleibt die Hubkraft auch bei halb entladener Batterie nahezu vollständig erhalten. Blei-Säure-Batterien verlieren dagegen mit sinkender Ladung deutlich an Leistung.
- Schnellladung: BYD Lithium-Batterien lassen sich in 1 bis 2 Stunden vollständig aufladen.
- Opportunity Charging: Zwischenladung in Pausen ist möglich, ohne die Lebensdauer zu verkürzen.
- Konstante Leistung: Volle Hubkraft auch bei niedrigem Ladezustand.
- Lange Lebensdauer: Über 4.000 Ladezyklen, wartungsfrei.
- Energieeffizienz: Über 95 % Wirkungsgrad, weniger Wärmeverlust.
Traktion und Steigfähigkeit: Kraft auf den Boden bringen
Volle Paletten müssen nicht nur gehoben, sondern auch bewegt werden. Die Zugkraft des Fahrantriebs muss ausreichen, um den Stapler samt Last auf Rampen, unebenen Böden oder in Kühlhäusern zu bewegen. Die benötigte Zugkraft berechnet sich aus Rollwiderstand plus Steigungswiderstand. Beispiel: Ein Stapler wiegt 3.000 kg, die Last 1.500 kg, zusammen 4.500 kg. Auf einer Rampe mit 5 % Steigung und einem Rollwiderstand von 2 % ergibt sich eine Zugkraft von 4.500 kg × 9,81 m/s² × (0,02 + 0,05) = 3.089 N, also rund 3,1 kN. BYD Stapler mit AC-Antrieb liefern hier deutlich mehr Drehmoment als nötig und passen die Leistung elektronisch an.
| Bodenbeschaffenheit | Empfohlene Reifen | Benötigte Zugkraft (Beispiel 4,5 t) |
|---|---|---|
| Glatter Beton | Superelastik | ca. 0,9 kN |
| Asphalt, leicht verschmutzt | Superelastik, profiliert | ca. 1,8 kN |
| Rampe 5 % | Superelastik | ca. 3,1 kN |
| Rampe 10 % | Superelastik, hohe Traktion | ca. 5,3 kN |
| Kühlhaus, Eis | Spezialreifen | ca. 6,0 kN |
Hydrauliksystem und Druck: Das Herz der Hubkraft
Die Hubkraft entsteht im Hydrauliksystem. Eine elektrische Pumpe erzeugt Druck, der über Ventile zum Hubzylinder geleitet wird. BYD Stapler arbeiten mit einem Systemdruck von etwa 180 bis 220 bar. Die Hubgeschwindigkeit hängt von der Fördermenge der Pumpe ab. Für volle Paletten ist nicht nur die maximale Hubkraft wichtig, sondern auch eine gleichmäßige Hub- und Senkgeschwindigkeit. Eine feinfühlige Steuerung verhindert Laststöße, die die Mechanik belasten. Moderne BYD Modelle bieten Proportionalventile und regenerative Hydraulik, die Energie zurückgewinnen und die Zykluszeiten verkürzen.
Praxis-Tipps für die Auswahl des richtigen BYD Staplers
- Lastdiagramm lesen: Prüfen Sie immer das Tragfähigkeitsdiagramm für Ihre tatsächliche Hubhöhe und Lastschwerpunkt.
- Anbaugeräte berücksichtigen: Zinkenverstellgeräte, Klammern oder Drehgeräte erhöhen das Eigengewicht und reduzieren die Nutzlast.
- Batterie richtig dimensionieren: Für schwere Lasten und lange Schichten lieber eine größere Kapazität wählen.
- Reifen und Boden prüfen: Weiche Reifen schonen den Boden, harte Reifen bieten mehr Traktion.
- Schulung: Fahrer müssen die Kraftgrenzen kennen und Lasten korrekt aufnehmen.
- Wartung: Hydrauliköl, Filter und Dichtungen regelmäßig prüfen, damit die Kraft zuverlässig bleibt.
Globaler Fall: BYD Stapler für volle Paletten in der Lagerlogistik
Ein internationaler Logistikkonzern mit Standorten in Europa, Asien und Südamerika stellte seine Flotte auf BYD Elektro-Gabelstapler um. Die Herausforderung: volle Paletten mit Getränken und Konserven, Gewichte zwischen 1.200 kg und 2.200 kg, Hubhöhen bis 6 Meter, Betrieb in drei Schichten. Zuvor wurden Dieselstapler eingesetzt, die hohe Hubkraft boten, aber hohe Betriebskosten und Emissionen verursachten. Nach einer Analyse der Lastschwerpunkte und Zykluszeiten entschied sich das Unternehmen für BYD ECB25 und ECB30 mit 80-V-Lithium-Batterien und 400 Ah. Die Ergebnisse: konstante Hubkraft über die gesamte Schicht, Schnellladung in 1,5 Stunden während der Pausen, 30 % geringere Energiekosten und keine Leistungseinbußen bei vollem Palettengewicht. Besonders in Kühlhäusern mit bis zu minus 25 °C zeigte die Lithium-Batterie ihre Stärke: Sie behält ihre Kapazität und liefert zuverlässig Strom für die Hydraulik.
Häufige Fehler bei der Kraftauslegung
- Nur das Palettengewicht betrachten: Der Lastschwerpunkt wird ignoriert, dadurch Überlast.
- Hubhöhe unterschätzen: Bei großen Hubhöhen sinkt die Resttragfähigkeit.
- Batterie zu klein wählen: Spannungseinbruch führt zu langsamerem Heben.
- Reifen vernachlässigen: Zu wenig Traktion auf Rampen oder glatten Böden.
- Wartung aufschieben: Verschleiß an Zylindern und Pumpen reduziert die Hubkraft.
Wartung und Sicherheit: Kraft muss zuverlässig bleiben
Die beste Kraft nützt nichts, wenn sie nicht zuverlässig zur Verfügung steht. BYD Stapler sind für den rauen Industriealltag gebaut, benötigen aber regelmäßige Wartung. Prüfen Sie den Hydraulikölstand, wechseln Sie Filter nach Vorgabe und kontrollieren Sie die Hubketten auf Verschleiß. Die Lithium-Batterie ist wartungsfrei, jedoch sollten die Anschlüsse sauber und fest sein. Ein jährlicher Lasttest mit Prüfprotokoll stellt sicher, dass die Nenntragfähigkeit eingehalten wird. Nur so bleiben volle Paletten sicher in der Luft und die Mitarbeiter geschützt.
Fazit: So finden Sie die richtige Kraft für volle Paletten
Die benötigte Kraft für volle Paletten ergibt sich aus einer Kombination von Lastgewicht, Lastschwerpunkt, Hubhöhe, Anbaugerät und Bodenverhältnissen. Rechnen Sie die Hubkraft mit der Formel Kraft gleich Masse mal Erdbeschleunigung und planen Sie Sicherheitsreserven ein. Wählen Sie die Nenntragfähigkeit Ihres BYD Staplers immer anhand des tatsächlichen Lastschwerpunkts, nicht nur anhand des Palettengewichts. Achten Sie auf eine ausreichend dimensionierte Lithium-Batterie, damit die Hydraulik auch bei voller Beladung konstante Leistung liefert. Mit der richtigen Auslegung sind BYD Elektro-Gabelstapler eine wirtschaftliche, emissionsfreie und leistungsstarke Lösung für volle Paletten – weltweit.
Sie benötigen Unterstützung bei der Auswahl des passenden BYD Staplers für Ihre vollen Paletten? Unser Expertenteam hilft Ihnen gerne bei der Berechnung der erforderlichen Hubkraft und der Konfiguration Ihrer Flotte. Kontaktieren Sie uns unter info@bydfork.com.
