Freitragende Masten bei Staplern: Wann sie vorkommen

Wer einen Gabelstapler für die Lagerlogistik auswählt, achtet meist auf Tragfähigkeit, Antriebsart und maximale Hubhöhe. Ein Detail entscheidet jedoch in vielen Hallen darüber, ob ein Fahrzeug überhaupt einsetzbar ist: die Bauart des Hubgerüsts. Der freitragende Mast – in der Praxis häufig als Freihubmast bezeichnet – ist genau dann die richtige Wahl, wenn die Gabel steigen soll, ohne dass das Mastprofil mitwächst. Dieser Ratgeber erklärt, was hinter dem Begriff steckt, in welchen Situationen freitragende Masten vorkommen und worauf Sie bei Auswahl, Wartung und Betrieb achten sollten.

Was ist ein freitragender Mast?

Beim freitragenden Mast wird die Last zunächst innerhalb des Mastprofils angehoben. Die Gabelträger bewegen sich also nach oben, während Außen- und Innenmast noch in ihrer Ausgangsposition bleiben. Erst wenn dieser Freihubbereich ausgeschöpft ist, fährt das Hubgerüst selbst aus.

Der entscheidende Vorteil: In der ersten Hubphase wächst die Gesamthöhe des Staplers nicht. Der Fahrer kann palettierte Ware in Regalfächer, auf Etagen oder in Containerpositionen einbringen, ohne an Decken, Toren, Rohrleitungen, Sprinkleranlagen oder Beleuchtung anzustoßen.

Abgrenzung: Freihub, Freigang, Duplex und Triplex

Die Begriffe werden im Handel nicht immer einheitlich verwendet. Für die Praxis ist deshalb wichtig, nicht nach dem Schlagwort zu fragen, sondern nach dem Freihub in Millimetern und der Bauhöhe bei eingefahrenem Mast.

• Standardmast (Duplex): kein oder nur ein sehr geringer Freihub; das Hubgerüst fährt bereits beim ersten Anheben mit aus.
• Freihubmast: definierter Hubbereich, in dem ausschließlich der Gabelträger steigt.
• Freitragender Mast / Freigangmast: wird umgangssprachlich häufig synonym zum Freihubmast verwendet, teils mit dem Hinweis auf eine besonders geringe Bauhöhe.
• Triplex-Mast: dreifach teleskopierend, sehr hohe Hubhöhen bei vergleichsweise kompakter Bauhöhe.
• Quadro-Mast: vierfach teleskopierend für maximale Hubhöhen in hohen Hallen.

Bauarten von Hubgerüsten im Vergleich

Die folgende Übersicht zeigt typische Richtwerte. Die konkreten Werte hängen immer vom Fahrzeugtyp, der Nennkapazität und dem Lastschwerpunkt ab und sollten dem Lastdiagramm des Herstellers entnommen werden.

Wann kommen freitragende Masten vor?

Freitragende Masten sind keine Seltenheit, sondern in vielen Branchen Standard. Sie treten immer dann auf, wenn zwei Anforderungen gleichzeitig erfüllt werden müssen: eine bestimmte Hubhöhe und ein begrenzter Raum nach oben.

1. Niedrige Hallendecken und Zwischenetagen

In älteren Gebäuden, umgebauten Produktionshallen oder angemieteten Logistikflächen sind Traufhöhen von vier bis fünf Metern keine Ausnahme. Soll dort dennoch auf zwei Ebenen kommissioniert oder gelagert werden, kommt nur ein Mast mit ausreichendem Freihub infrage. Auch unter Mezzaninen, Rohrbrücken und Sprinklerleitungen ist der freitragende Mast oft die einzige praktikable Lösung.

2. Containerverladung und Toreinfahrten

Beim Beladen und Entladen von Seecontainern steht der Stapler häufig vor oder in der Containeröffnung. Die lichte Höhe der Öffnung ist begrenzt, gleichzeitig muss die Gabel tief in den Container hineinreichen. Ein Freihubmast erlaubt es, die Ware im Innenraum anzuheben, ohne dass der Mast das Containerdach berührt.

3. Verladung unter Planen und an Rampen

Sattelauflieger mit Schiebeplanendach, Wechselbrücken und Rampentore bieten oft nur wenig Höhenreserve. Wer dort palettierte Güter auf die oberste Ladungsebene hebt, benötigt einen definierten Freihub, um die Plane oder das Tor nicht zu beschädigen.

4. Doppelstock- und Etagenbetrieb

In Distributionszentren mit Zwischenböden muss die Last über die Kante der Etage gehoben werden. Ein freitragender Mast sorgt dafür, dass die Gabel bereits auf das benötigte Niveau steigt, bevor die Hubgerüststreben die Etagenkante passieren.

5. Kühlhäuser und Tiefkühlbereiche

Kühl- und Tiefkühlhallen weisen oft niedrige Decken mit Türschleiern, Luftkühlern oder Verdampfern auf. Da die elektrische Variante hier ohnehin dominiert, sind Lithium-Stapler mit Freihubmast eine naheliegende Kombination – sie arbeiten emissionsfrei und mit konstanter Leistung auch bei tiefen Temperaturen.

6. Arbeiten mit Anbaugeräten

Ob Seitenschieber, Zinkenverstellgerät oder Klammer: Anbaugeräte bauen vor dem Gabelträger zusätzlich auf und verändern den Lastschwerpunkt. In Verbindung mit einem Freihubmast lassen sich auch empfindliche Güter in engen Bereichen präzise positionieren.

Vorteile und Grenzen freitragender Masten

Die Vorteile liegen auf der Hand, doch die Technik hat auch Grenzen – besonders bei der Resttragfähigkeit.

• Vorteil: geringe Gesamthöhe im ersten Hubabschnitt, dadurch mehr Einsatzorte.
• Vorteil: sicheres Arbeiten unter Decken, Leitungen und in Containern.
• Vorteil: weniger Schäden an Gebäude, Ware und Fahrzeug.
• Grenze: höheres Mastgewicht, dadurch häufig geringere Resttragfähigkeit.
• Grenze: aufwendigere Konstruktion und damit höherer Anschaffungspreis.
• Grenze: mehr bewegliche Teile, die gewartet werden müssen.

Auswahlkriterien: So finden Sie den passenden Mast

Bevor Sie einen Stapler mit freitragendem Mast bestellen, sollten Sie die folgenden Punkte systematisch prüfen:

• Bauhöhe eingefahren: Passen Mast und Schutzdach durch das niedrigste Tor und unter die niedrigste Decke?
• Freihub in Millimetern: Reicht der Freihub aus, um die höchste Zielposition zu erreichen?
• Maximale Hubhöhe: Wie hoch liegt das oberste Regalfach?
• Resttragfähigkeit: Wie viel Last bleibt bei der gewünschten Hubhöhe übrig? Lastdiagramm beachten!
• Lastschwerpunkt: Anbaugeräte verschieben ihn nach vorn und reduzieren die Kapazität.
• Einsatzumgebung: Innen, außen, Kühlhaus, staubige oder feuchte Bereiche?
• Energieversorgung: Lithium-Ionen-Akku mit Zwischenladung oder Batteriewechsel?
• Sichtfeld: Ein breiterer Mast kann die Sicht auf die Gabel einschränken.

Lastdiagramm richtig lesen

Jeder Stapler besitzt ein Lastdiagramm, das die zulässige Last in Abhängigkeit von Hubhöhe und Lastschwerpunkt angibt. Bei freitragenden Masten fällt die Kurve oft steiler ab als bei Standardmasten, weil das höhere Eigengewicht des Hubgerüsts die Standsicherheit beeinflusst. Überschreiten Sie die angegebenen Werte niemals – auch nicht „nur kurz“.

Freitragende Masten bei Elektro- und Lithium-Staplern

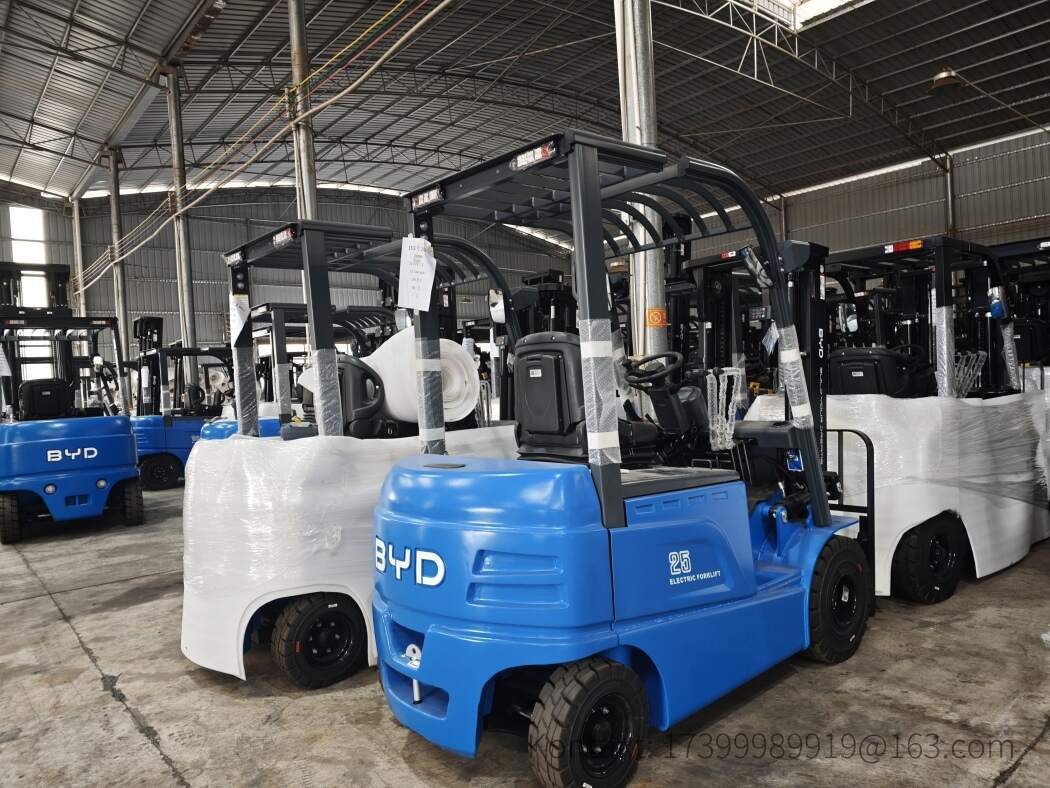

Elektrostapler sind heute in Innenbereichen der Standard. Moderne Lithium-Ionen-Fahrzeuge, wie sie unter anderem von BYD angeboten werden, kombinieren einen wartungsarmen Antrieb mit kurzen Ladezeiten und Zwischenladefähigkeit. Das passt gut zu Freihubmasten, denn beide Technologien zielen auf den gleichen Nutzen: mehr Einsatzkomfort in engen, planbaren Prozessen.

Wichtig ist die Abstimmung der Komponenten. Ein schwerer Freihubmast verändert das Gewichtsverhältnis zwischen Fahrzeug und Last. Prüfen Sie deshalb, ob der Stapler mit der gewünschten Batteriekapazität noch die geforderte Resttragfähigkeit erreicht. Ein erfahrener Anbieter kann die Konfiguration anhand Ihrer Regalhöhen, Torbreiten und Lastgewichte berechnen und dokumentieren.

Wartung und Sicherheit

Freitragende Masten besitzen mehr Ketten, Rollen und Führungen als einfache Hubgerüste. Damit steigen auch die Anforderungen an die Instandhaltung.

• Hubketten regelmäßig auf Längung, Verschleiß und gleichmäßige Spannung prüfen.
• Ketten und Rollen nach Herstellervorgabe schmieren, aber ohne Überfettung.
• Mastprofile auf Verformung, Risse und Beschädigungen kontrollieren.
• Freihubbereich auf Funktionstüchtigkeit testen – erst ohne, dann mit Last.
• Prüfungen nach den geltenden Vorschriften (unter anderem DGUV bzw. nationale Regelungen) dokumentieren.
• Fahrer regelmäßig schulen: Lastaufnahme, Sichtfeld, Resttragfähigkeit.

Sicherheit ist jedoch nicht nur ein Wartungsthema. Auch die richtige Auswahl gehört dazu: Ein zu knapp dimensionierter Mast wird im Alltag überlastet, ein zu großer Mast kostet Geld und reduziert die Nutzlast.

Fazit

Freitragende Masten kommen überall dort vor, wo eine Gabel höher steigen muss, als es die Deckenhöhe, die Torgröße oder die Containeröffnung zulassen würde. Sie sind typisch für niedrige Hallen, Zwischenetagen, Containerverladung, Planenzüge, Kühlhäuser und den Einsatz mit Anbaugeräten. Wer die Bauhöhe, den Freihub, die maximale Hubhöhe und die Resttragfähigkeit vor dem Kauf sauber prüft, bekommt ein Fahrzeug, das exakt in seine Logistikumgebung passt.

Als Faustregel gilt: Fragen Sie nicht, ob ein Mast „freitragend“ ist, sondern nach den konkreten technischen Zahlen. Nur so vermeiden Sie teure Fehlentscheidungen und schützen zugleich Ihre Gebäude, Ihre Ware und Ihre Mitarbeiter.
