Was ist ein BMS im Gabelstapler?
Das Batteriemanagementsystem (BMS) ist die elektronische Steuerzentrale einer Lithium-Ionen-Batterie. Es überwacht, regelt und schützt die Batterie während des gesamten Betriebs – vom Ladevorgang bis zur Entladung im Fahrbetrieb. Bei Elektrogabelstaplern sorgt das BMS dafür, dass jede Zelle innerhalb ihrer sicheren Betriebsgrenzen arbeitet. Ohne ein leistungsfähiges BMS wäre der Einsatz von Lithium-Ionen-Technologie in industriellen Staplerflotten weder sicher noch wirtschaftlich rentabel. Betriebsleiter, die die grundlegenden Funktionen des BMS verstehen, können fundierte Entscheidungen treffen, Ausfallzeiten reduzieren und die Lebensdauer ihrer Batterien deutlich verlängern.
Die Hauptfunktionen eines BMS
Zellspannungsüberwachung
Jede Lithium-Ionen-Zelle besitzt eine spezifische Nennspannung, die je nach Chemie variiert (z. B. 3,2 V bei LiFePO4). Das BMS misst kontinuierlich die Spannung jeder einzelnen Zelle, um Abweichungen frühzeitig zu erkennen. Ein Zellabweichung kann auf eine beginnende Degradation, einen Fertigungsfehler oder einen ungleichen Ladezustand hinweisen. Das BMS gleicht dies durch Balancing aus – es sorgt dafür, dass alle Zellen nahezu denselben Ladezustand aufweisen. Ein korrekt balancierter Akku erhöht die nutzbare Kapazität und verhindert Überladung einzelner Zellen.
Temperaturmanagement
Lithium-Ionen-Batterien reagieren empfindlich auf Temperatur. Zu hohe Temperaturen beschleunigen chemische Alterungsprozesse und können im Extremfall ein thermisches Durchgehen auslösen. Zu niedrige Temperaturen reduzieren die Leistungsfähigkeit und führen zu einer schnelleren Schädigung bei hohen Strömen. Das BMS überwacht die Temperatur an strategischen Punkten im Batteriepaket (z. B. an den Zellpolen, im Batteriekern) und passt die Lade- und Entladeparameter entsprechend an. Bei kritischen Temperaturen wird die Leistung reduziert oder die Batterie aus Sicherheitsgründen abgeschaltet.
Ladezustandsberechnung (SOC)
Der Ladezustand (State of Charge, SOC) gibt an, wie viel Energie noch in der Batterie gespeichert ist. Das BMS berechnet den SOC mithilfe moderner Algorithmen, die Spannungs-, Strom- und Temperaturdaten kombiniert mit Coulomb-Integration (Stromintegration) auswerten. Eine präzise SOC-Anzeige ist für den täglichen Einsatz im Gabelstapler unerlässlich, da sie dem Fahrer und dem Betriebsleiter verlässlich anzeigt, wann die Batterie geladen werden muss. Moderne BMS können den SOC auch anhand von Ruhespannungskennlinien oder Modellvorhersagen korrigieren, um Driftfehler zu minimieren.
Gesundheitszustand (SOH)
Der Gesundheitszustand (State of Health, SOH) beschreibt die Alterung der Batterie im Verhältnis zu ihrem Neuzustand. Das BMS verfolgt Kennzahlen wie Kapazitätsverlust, Innenwiderstandserhöhung und Zunahme der Selbstentladung. Diese Daten werden für die Wartungsplanung und die Prognose der Restlebensdauer genutzt. Betriebsleiter erhalten über einen BMS-Reportable oder eine übergeordnete Software Einblick in den SOH jeder Batterie. So lassen sich kranke Batterien frühzeitig austauschen und teure Stillstände vermeiden.
Schutzfunktionen
Das BMS fungiert als Schutzschild der Batterie. Es überwacht Grenzwerte bei Spannung, Strom, Temperatur und Druck (falls vorhanden) und greift bei Überschreitung sofort ein. Zu den typischen Schutzmaßnahmen gehören:
- Abschaltung des Lade- oder Entladesstroms bei Über- oder Unterspannung einer Zelle
- Reduktion der Leistung bei Übertemperatur
- Verhindern von Kurzschlüssen durch schnelles Auslösen von Sicherungen oder Schützen
- Überwachung des Isolationswiderstands, um elektrische Schläge zu verhindern
Diese Schutzfunktionen sind nicht nur für die Batterie wichtig, sondern auch für den Bediener und die Umgebung. Ein gut konfiguriertes BMS kann Brände und Unfälle verhindern.
Warum das BMS für Betriebsleiter wichtig ist
Für Betriebsleiter sind die Funktionen des BMS weit mehr als eine technische Spielerei. Ein intelligentes BMS liefert wertvolle Daten, die in die Optimierung der Lagerhaltung und der Einsatzplanung einfließen können. Beispielsweise:
- Längere Batterielebensdauer: Durch aktives Balancing und thermische Regulierung wird die Batterie geschont und erreicht ihre maximale Zyklenzahl.
- Reduzierte Ausfallzeiten: Frühwarnsysteme melden kritische Zustände, bevor es zu einem ungeplanten Batterieausfall kommt.
- Kostentransparenz: Die im BMS erfassten Lade- und Entladezyklen ermöglichen eine genaue Kostenanalyse pro Arbeitstag.
- Sicherheit am Arbeitsplatz: Ein fehlerfrei arbeitendes BMS minimiert Risiken wie Überhitzung oder elektrische Störungen.
- Bedarfsgerechte Wartung: Die SOH-Daten helfen, Wartungsintervalle zu planen und Ersatzbeschaffungen rechtzeitig zu budgetieren.
Praktische Tipps zur Nutzung des BMS im Betrieb
Um das volle Potenzial des BMS auszuschöpfen, sollten Betriebsleiter folgende Tipps beachten:
- Integrieren Sie die BMS-Daten in Ihre Telematik- oder Flottenmanagementsoftware, um Echtzeit-Einblicke in den Batteriezustand zu erhalten.
- Schulen Sie die Staplerfahrer im korrekten Umgang mit dem Ladezustand und im rechtzeitigen Zwischenladen während der Schichtwechsel, wenn das BMS dies ermöglicht.
- Vergleichen Sie regelmäßig die SOH-Werte einzelner Batterien, um Muster oder Herstellungsqualität zu erkennen.
- Kalibrieren Sie die SOC-Anzeige, falls Ihr BMS dies unterstützt, in der Regel wird dies durch vollständige Lade- und Entladezyklen erreicht.
- Beachten Sie die Herstellervorgaben für Umgebungstemperaturen, insbesondere bei der Lagerung der Batterien.
- Nutzen Sie die Diagnoseschnittstelle des BMS, um Fehlermeldungen auszulesen und gezielt Maßnahmen einzuleiten.
Vergleich verschiedener BMS-Architekturen
Nicht jedes BMS ist gleich aufgebaut. Je nach Batteriegröße und Einsatzzweck können unterschiedliche Architekturen gewählt werden. Die folgende Tabelle gibt einen Überblick über gängige BMS-Typen in der Gabelstaplerbranche:
| BMS-Typ | Vorteile | Nachteile | Typische Anwendung |
|---|---|---|---|
| Zentrales BMS | Kostengünstig, einfache Verdrahtung, kompakt | Alle Zellen werden von einer Einheit überwacht, bei Ausfall kompletter Systemausfall | Kleine bis mittlere Batterien |
| Modulares BMS | Skalierbar, einzelne Module können getauscht werden, höhere Ausfallsicherheit | Höherer Verdrahtungsaufwand, etwas teurer | Mittlere bis große Batterien in Mehrschichtbetrieben |
| Verteiltes BMS | Beste Fehlertoleranz, jede Zelle hat eigene Elektronik, diagnostische Genauigkeit | Komplexeste Installation, höchste Kosten | Große Energiespeicher, Spezialstapler |
Die Wahl des richtigen BMS-Architekturtyps hängt von Ihren spezifischen Anforderungen ab. Eine Batterie mit modularem BMS ist häufig die beste Wahl für einen mittelgroßen Fuhrpark, da sie einen Kompromiss zwischen Kosten und Verfügbarkeit bietet. Verteilte Systeme lohnen sich für Anwendungen mit besonders hohen Sicherheitsanforderungen und extremen Umgebungsbedingungen.
BMS und moderne Lithium-Ionen-Technologie von BYD

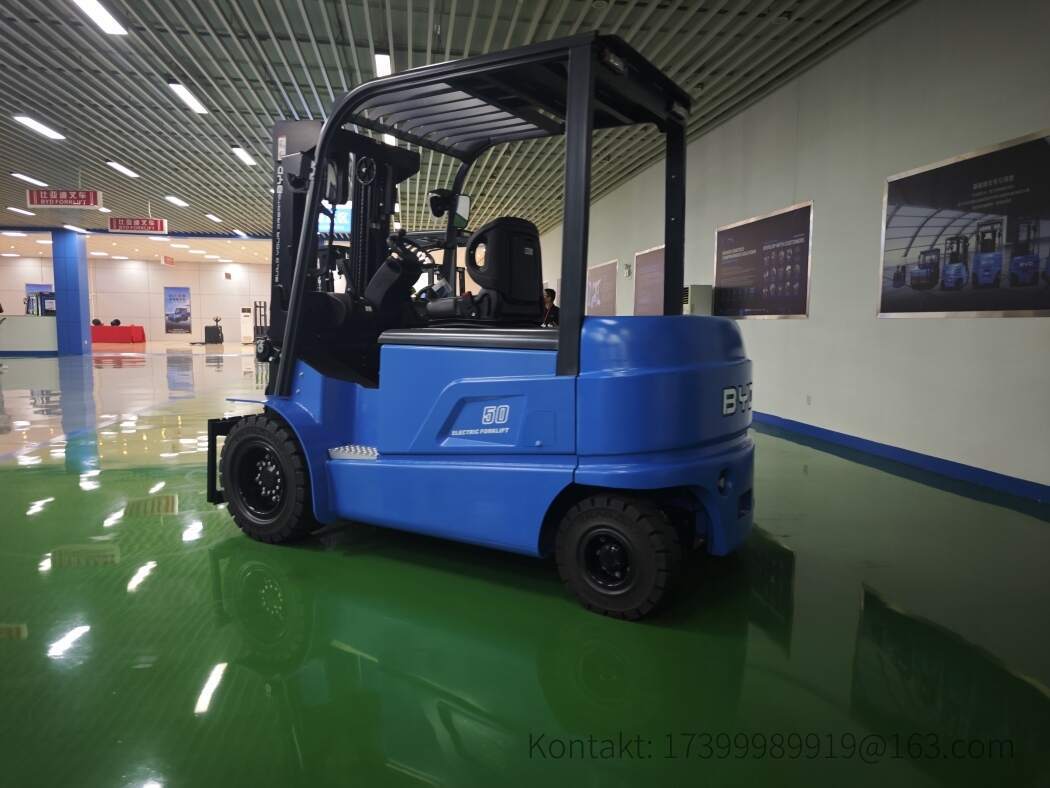

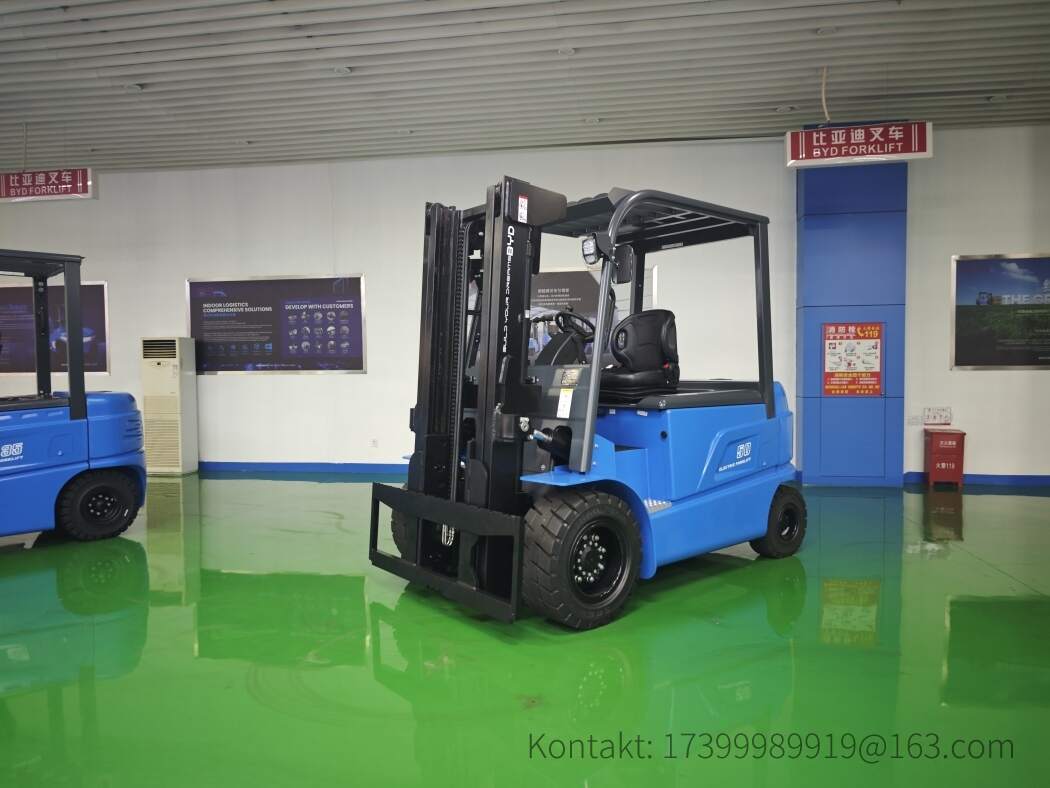

BYD ist ein führender Hersteller von Lithium-Eisen-Phosphat-Batterien (LiFePO4) und hat diese Technologie auch in Gabelstaplern etabliert. Die LiFePO4-Chemie ist für ihre hohe thermische Stabilität und lange Lebensdauer bekannt. In Kombination mit einem hochentwickelten BMS bietet die BYD-Batterie eine hervorragende Leistungsfähigkeit: schnelles Zwischenladen ohne Memory-Effekt, über 4.000 Zyklen und eine hohe Sicherheitsreserve. Das BMS arbeitet dabei eng mit dem Batterie- und Fahrzeug-CAN-Bus zusammen, sodass alle relevanten Zustandsdaten in der Bordelektronik des Staplers angezeigt werden können. Für Betriebsleiter bedeutet das eine spürbare Senkung der Energiekosten und eine höhere Produktivität der Flotte.
Fazit
Das Gabelstapler-BMS ist das unsichtbare Herzstück jedes modernen Elektrostaplers mit Lithium-Ionen-Batterie. Es sorgt für Sicherheit, überwacht die Batteriegesundheit, optimiert die Energienutzung und liefert wertvolle Daten für den Betrieb. Betriebsleiter, die die Kernfunktionen des BMS verstehen, sind besser in der Lage, ihre Flotte effizient zu steuern, Ausfälle zu vermeiden und die Gesamtbetriebskosten zu senken. Investieren Sie Zeit in die Auswertung der BMS-Daten und schulen Sie Ihr Personal – das zahlt sich in barer Münze aus.
