Gangbreite beim Gabelstapler: Ein entscheidender Faktor für Sicherheit und Effizienz
In jedem Lager, in dem Gabelstapler eingesetzt werden, spielt die Gangbreite eine zentrale Rolle. Sie bestimmt, wie sicher und effizient Flurförderzeuge manövrieren können. Eine falsch geplante Gangbreite kann nicht nur zu erhöhtem Unfallrisiko führen, sondern auch zu Verzögerungen im Warenfluss und Schäden an Regalen oder Gütern. In diesem Ratgeber erfahren Sie, wie Sie die Gangbreite für Ihren Gabelstapler korrekt berechnen und welche Voraussetzungen für den sicheren Einsatz erfüllt sein müssen.
Was bedeutet Gangbreite bei Flurförderzeugen?
Die Gangbreite (auch Arbeitsgangbreite genannt) bezeichnet den horizontalen Abstand zwischen zwei Regalreihen oder zwischen anderen festen Einrichtungen im Lager, der für die Bewegung eines Gabelstaplers erforderlich ist. Gemessen wird sie als lichter Raum, also der freie Abstand zwischen den Hindernissen. Die benötigte Gangbreite hängt nicht nur von den Abmessungen des Staplers ab, sondern auch von der Größe der transportierten Last, der Bauart des Fahrzeugs und der Fahrweise.
Grundlagen der Gangbreitenberechnung
Um die optimale Gangbreite zu bestimmen, müssen mehrere Faktoren berücksichtigt werden. Zu den wichtigsten zählen:
- Wendekreis des Staplers: Der Außenwendekreis ist der Radius, den der äußerste Punkt des Staplers beim Lenken beschreibt. Dieser Wert ist herstellerabhängig und wird in den technischen Daten angegeben.
- Fahrzeuglänge und -breite: Die Gesamtabmessungen des Staplers beeinflussen den Platzbedarf beim Einfahren in den Gang und beim Drehen.
- Lastabmessungen: Länge, Breite und Höhe der Palette oder des Transportguts vergrößern den benötigten Raum, insbesondere beim Schwenken.
- Lagerart und Regalsystem: Ob Durchlaufregal, Palettenregal oder Fachbodenregal – die Tiefe der Regale und die Art der Einlagerung spielen eine Rolle.
- Sicherheitsabstand: Eine Sicherheitszone von mindestens 20 cm zu Regalen und Wänden wird empfohlen, um Kollisionen zu vermeiden und ein sicheres Arbeiten zu gewährleisten.
Wie berechnet man die benötigte Gangbreite?
Es gibt keine universelle Formel, da jede Anwendung individuell ist. Die gängigste Methode orientiert sich an der sogenannten Stapelgangbreite, also der Gangbreite, die benötigt wird, um eine Palette aufzunehmen und abzustellen. Für einen klassischen Gegengewichtsstapler (Counterbalance) gilt als Faustregel:
Gangbreite = (Palettenlänge + Sicherheitsabstand) + (Wendekreis-Radius + Lastbreite/2)
In der Praxis verwenden Planer häufig detaillierte Diagramme oder Software, die auf den Herstellerangaben basieren. Eine einfachere Methode ist das Aufmaß vor Ort: Man markiert den Gang, fährt mit dem Stapler eine Testfahrt und misst nach. Das ist jedoch nur im Bestandsbau möglich.
Schritt-für-Schritt-Anleitung zur Berechnung
- Aufmaß der Last: Messen Sie die maximale Länge und Breite Ihrer Paletten oder Ladungsträger.
- Technische Daten des Fahrzeugs prüfen: Entnehmen Sie Wendekreis, Außenradius und Fahrzeugbreite aus dem Datenblatt des Herstellers.
- Sicherheitsabstand festlegen: Kalkulieren Sie je nach Einsatz mindestens 20 cm ein, bei hohen Regalen oder Schnellläufern auch mehr.
- Berechnung durchführen: Addieren Sie Lastbreite, Sicherheitsabstand und den benötigten Schwenkradius.
- Praxistest: Führen Sie mit einem erfahrenen Staplerfahrer einen Test im leeren Zustand und mit voller Last durch.
Gangbreiten nach Gabelstaplertyp
Verschiedene Staplerklassen haben unterschiedliche Anforderungen an die Gangbreite. Die folgende Tabelle zeigt typische Richtwerte für gängige Flurförderzeuge:
| Staplertyp | Typische Gangbreite | Bemerkung |
|---|---|---|
| Gegengewichtsstapler (Diesel/Elektro) | 3,5 bis 4,5 m | Sehr wendig, benötigt aber viel Platz für das Gegengewicht. |
| Schubmaststapler | 2,8 bis 3,5 m | Nutzung der Regalhöhe, gute Manövrierfähigkeit. |

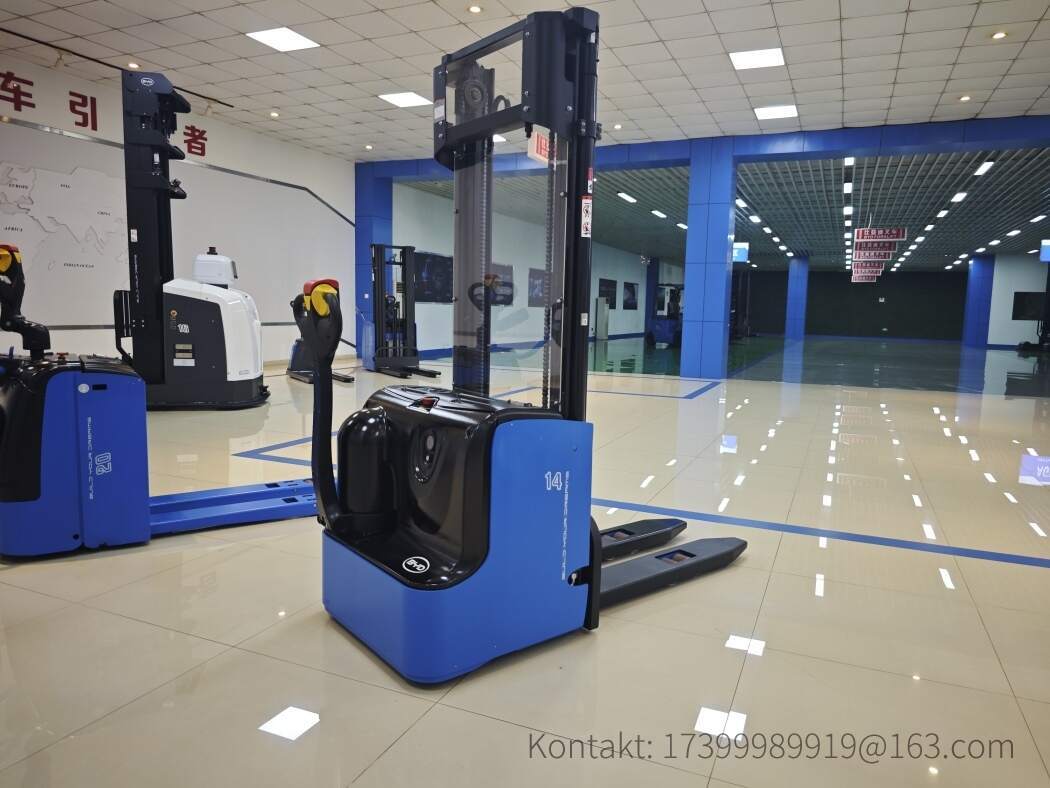

| Hochhubwagen / Niederhubwagen | 1,8 bis 2,5 m | Kompakte Bauweise, geeignet für schmale Gänge. |
| Schmalgangstapler (VNA) | 1,5 bis 2,2 m | Spezialstapler für sehr schmale Gänge, oft mit Induktionsführung. |
| Seitengabelstapler | 3,5 bis 4,0 m | Für Langgut, Gangbreite hängt von der Lastlänge ab. |
Die Werte sind als Orientierung zu verstehen. Entscheidend sind immer die konkreten Lastabmessungen und die Fahrzeuggeometrie. Bei Schmalgangstaplern ist zusätzlich die Art der Regalbedienung (schwenkbarer Mast oder schwenkbare Gabel) zu berücksichtigen.
Zusätzliche Faktoren für eine sichere Gangbreite
Sicherheitsabstände und Bodenmarkierungen
Neben der reinen Berechnung sind auch die Markierung und Beleuchtung der Fahrwege wichtig. Fluchtwege, Kreuzungen und Gefahrenstellen sollten deutlich markiert sein. Der Sicherheitsabstand zu Regalstützen sollte so groß gewählt werden, dass eine Palette beim Absetzen nicht versehentlich anstößt. Oft werden Gänge mit Leitlinien oder Reflexionsstreifen versehen, die dem Fahrer die Orientierung erleichtern.
Regaltypen und Einlagerungsart
Einregalige Regale (z.B. Durchlaufregale) erfordern häufig eine größere Gangbreite, weil der Stapler vor dem Regal wenden muss. Bei Doppelregalen mit einer Mittelgang können schmalere Gänge eingesetzt werden, wenn der Stapler die Paletten direkt von vorne aufnimmt. Auch die Tiefe des Regals beeinflusst den Platzbedarf für das Einfahren der Gabel.
Fahrverhalten und Mitarbeiterschulung
Die optimale Gangbreite nützt wenig, wenn die Fahrer nicht entsprechend geschult sind. Regelmäßige Schulungen zum sicheren Umgang mit dem Stapler und spezifische Hinweise zur Fahrweise in engen Gängen sind unerlässlich. Auch Geschwindigkeitsbegrenzungen und Sensoren an den Regalen erhöhen die Sicherheit.
Praxistipps für die Planung und Optimierung
- Kennzeichnungen anbringen: Markieren Sie die vorgesehene Gangbreite deutlich mit Band oder Farbe, damit alle Mitarbeiter die Grenzen erkennen.
- Staplertyp auf den Gang abstimmen: Wenn Sie sehr schmale Gänge planen, investieren Sie in Schmalgangstapler mit induktiver Führung. Das senkt die benötigte Breite erheblich.
- Lastgröße standardisieren: Einheitliche Palettenmaße (z.B. Europaletten 1200 x 800 mm) erleichtern die Berechnung und vermeiden Überraschungen.
- Freiräume an Kreuzungen lassen: An Ecken und Übergängen benötigen Stapler zusätzlichen Raum zum Ausschwenken. Planen Sie deshalb großzügige Manövrierzonen.
- Beleuchtung und Spiegel: Helle Gänge und Spiegel an unübersichtlichen Stellen helfen, Kollisionen zu vermeiden.
- Regelmäßige Überprüfung: Prüfen Sie regelmäßig, ob sich die Gangbreite durch geänderte Ladungen oder neue Stapler geändert hat.
Wie Sie die Berechnung in der Praxis umsetzen
Wenn Sie ein neues Lager planen oder ein bestehendes umrüsten möchten, sollten Sie alle oben genannten Faktoren in einem Lastenheft festhalten. Beauftragen Sie idealerweise einen Fachplaner, der mit den aktuellen DIN-Normen (z.B. DIN EN 15095 für Regale und Regalbedingeräte) vertraut ist. Viele Staplerhersteller bieten online Tools an, mit denen Sie auf Basis der Fahrzeugdaten und Lastabmessungen die benötigte Gangbreite berechnen können. Beispiel: Für einen elektrischen Gegengewichtsstapler mit einem Wendekreis von 1.850 mm und einer Palettenlänge von 1.200 mm ergibt sich eine Gangbreite von etwa 2.600 mm plus Sicherheitsabstand.
Beispielrechnung für einen Elektrostapler

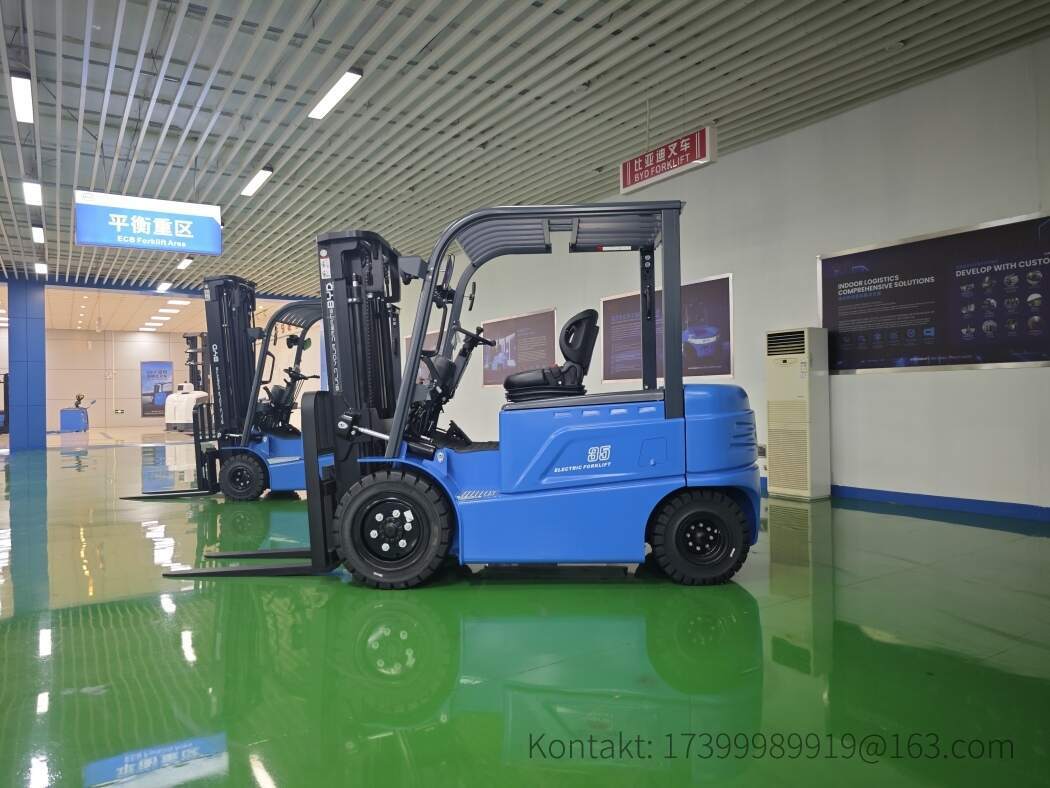

Angenommen, Sie setzen einen BYD-Gegengewichtsstapler mit einem Außenwendekreis von 2.100 mm ein. Die Europalette ist 1.200 mm lang und 800 mm breit. Bei einem Sicherheitsabstand von 200 mm lautet die Berechnung:
Gangbreite = (2.100 mm / 2) + 1.200 mm + 200 mm = 1.050 mm + 1.200 mm + 200 mm = 2.450 mm.
Dies ist eine Mindestbreite; für komfortables Arbeiten und höhere Umschlagleistung empfehlen wir 2.800 mm oder mehr.
Fazit
Die korrekte Berechnung der Gangbreite ist kein Luxus, sondern eine Grundvoraussetzung für den sicheren und effizienten Einsatz von Gabelstaplern. Wer die Kennzahlen seines Fuhrparks kennt, die Lastabmessungen berücksichtigt und ausreichende Sicherheitsabstände einplant, schafft ein Lager, das sowohl die Arbeitnehmer schützt als auch die Produktivität steigert. Nutzen Sie die oben genannten Formeln und Tabellen als Orientierung, und lassen Sie sich bei komplexen Anlagen von Experten beraten.
