Gabelstapler: Ladungsgrenzen und Kippgefahr

Gabelstapler sind aus der modernen Logistik nicht wegzudenken. Doch die falsche Einschätzung von Ladungsgrenzen und die daraus resultierende Kippgefahr führen immer wieder zu schweren Unfällen. Dieser Leitfaden erklärt, wie Sie die Tragfähigkeit Ihres Staplers richtig bestimmen, Kippgefahren erkennen und vermeiden – für mehr Sicherheit im Lager.

Grundlagen der Ladungsgrenzen bei Gabelstaplern

Jeder Gabelstapler hat eine maximale Tragfähigkeit, die vom Hersteller festgelegt wird. Diese bezieht sich jedoch immer auf einen bestimmten Lastschwerpunkt und eine bestimmte Hubhöhe. Der Lastschwerpunkt ist der Abstand von der Vorderkante der Gabel bis zum Schwerpunkt der Last. Standardmäßig wird oft ein Lastschwerpunkt von 500 mm oder 600 mm angenommen. Wird die Last weiter vorne aufgenommen oder höher gehoben, verringert sich die Tragfähigkeit erheblich.

Das Lastdiagramm, das sich meist am Stapler befindet, zeigt die zulässige Tragfähigkeit in Abhängigkeit von Hubhöhe und Lastschwerpunkt. Es ist wichtig, dieses Diagramm zu lesen und zu verstehen. Zusätzlich gibt es ein Tragfähigkeitsschild, das die maximale Last bei Standardbedingungen angibt.

Lastschwerpunkt und Lastdiagramm

Der Lastschwerpunkt ist entscheidend für die Stabilität. Je weiter die Last vom Drehpunkt (Vorderachse) entfernt ist, desto größer ist das Kippmoment. Das Lastdiagramm gibt für jede Kombination aus Hubhöhe und Lastschwerpunkt die maximale Last an. Beispiel: Ein Stapler mit 2.000 kg Tragfähigkeit bei 500 mm Lastschwerpunkt kann bei 600 mm Lastschwerpunkt nur noch 1.800 kg heben. Bei 1.000 mm sind es vielleicht nur 1.200 kg.

Einfluss von Anbaugeräten

Anbaugeräte wie Zinkenverstellgeräte, Klammern oder Schaufeln verändern den Lastschwerpunkt und erhöhen das Gewicht. Dadurch reduziert sich die nutzbare Tragfähigkeit oft um 10–30 %. Die Herstellerangaben für das Anbaugerät müssen unbedingt beachtet werden.

Kippgefahr verstehen: Physik und Dynamik

Die Kippgefahr bei Gabelstaplern entsteht durch die Verlagerung des Schwerpunkts. Ein Stapler hat einen Schwerpunkt, der innerhalb eines Stabilitätsdreiecks liegen muss. Dieses Dreieck wird von den beiden Vorderrädern und dem Mittelpunkt der Hinterachse gebildet. Wird der Schwerpunkt außerhalb dieses Dreiecks verschoben, kippt der Stapler.

Man unterscheidet zwischen Längskippen (nach vorne oder hinten) und Seitenkippen. Längskippen nach vorne passiert häufig beim zu schnellen Senken oder bei Überladung. Längskippen nach hinten kann auftreten, wenn man mit angehobener Last rückwärts fährt und plötzlich bremst. Seitenkippen tritt meist bei Kurvenfahrten mit angehobener Last oder auf unebenem Boden auf.

Dynamische Kräfte

Neben der statischen Last wirken dynamische Kräfte: Beschleunigung, Bremsen, Kurvenfahren und das Anheben oder Absenken der Last. Diese Kräfte können das Kippmoment erheblich verstärken. So kann eine Last, die im Stand sicher ist, beim Fahren mit hoher Geschwindigkeit oder in Kurven zum Kippen führen.

Faktoren, die die Kippgefahr erhöhen

• Überladung: Überschreiten der Tragfähigkeit.
• Falsche Lastaufnahme: Last zu weit vorne oder nur auf einer Gabel.
• Hohe Hubhöhen: Der Schwerpunkt steigt, die Stabilität sinkt.
• Schnelles Fahren: Besonders in Kurven und bei Richtungswechseln.
• Unebener oder abschüssiger Boden: Seitenneigung erhöht die Kippgefahr.
• Anbaugeräte: Veränderung des Schwerpunkts.
• Fehlende Schulung: Fahrer unterschätzen die Gefahr.

Ladungsgrenzen richtig bestimmen und einhalten

Um die Ladungsgrenzen einzuhalten, müssen Sie:

1. Das Lastdiagramm und das Tragfähigkeitsschild lesen und verstehen.
2. Den tatsächlichen Lastschwerpunkt ermitteln. Dazu können Sie die Last wiegen und den Schwerpunkt schätzen oder messen.
3. Die Hubhöhe begrenzen. Heben Sie die Last nur so hoch wie nötig.
4. Anbaugeräte berücksichtigen und deren Tragfähigkeitsverlust abziehen.
5. Regelmäßige Sichtprüfungen und Wartungen durchführen.

Nachfolgend eine Beispieltabelle für einen typischen Elektrostapler mit 2.000 kg Nenntragfähigkeit:

Diese Werte sind nur Beispiele. Immer die Angaben des Herstellers für Ihr konkretes Modell verwenden.

Praktische Tipps zur Vermeidung von Kippunfällen

• Schulung: Regelmäßige Unterweisung der Fahrer nach DGUV Vorschrift 68.
• Tägliche Inspektion: Reifen, Gabeln, Hydraulik und Bremsen prüfen.
• Last richtig aufnehmen: Gabeln so weit wie möglich unter die Last schieben, Last gleichmäßig verteilen.
• Langsam fahren: Besonders in Kurven, auf Rampen und bei unebenen Böden.
• Last senken: Beim Fahren die Last immer tief halten (ca. 10–15 cm über dem Boden).
• Sicherheitsgurt: Immer anlegen, um bei einem Kippunfall nicht herausgeschleudert zu werden.
• Rückwärts fahren: Bei hohen Lasten oder Steigungen ist Rückwärtsfahren oft sicherer.
• Keine Personen transportieren: Außer mit dafür zugelassenen Einrichtungen.

Rolle moderner Elektrostapler und Lithium-Batterien

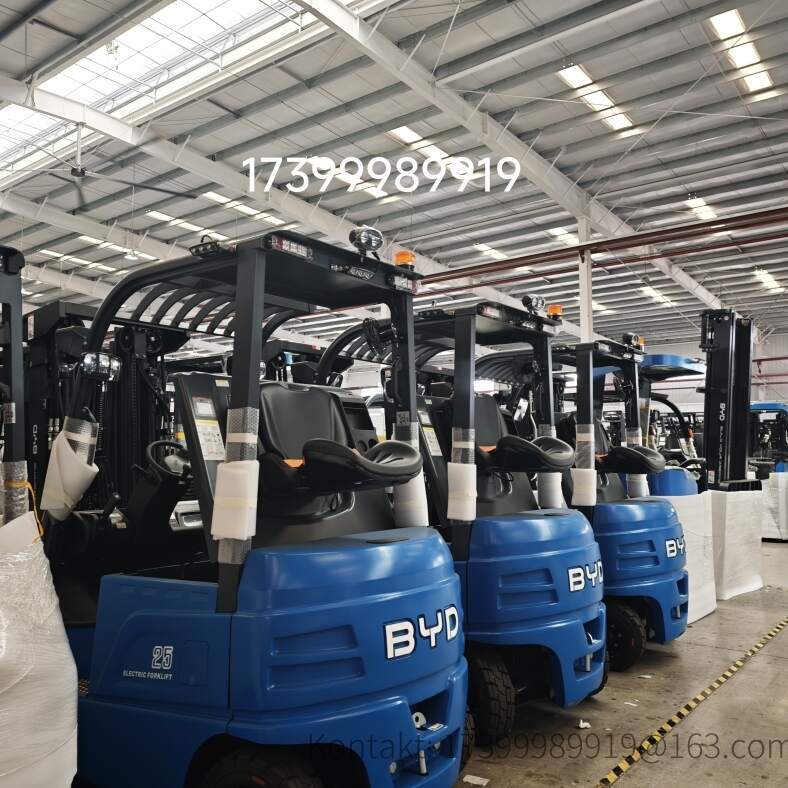

Moderne Elektrostapler, wie sie von BYD mit Lithium-Eisenphosphat-Batterien angeboten werden, haben einige sicherheitsrelevante Vorteile. Die Batterien sind oft schwer und tief im Fahrzeug verbaut, was den Schwerpunkt des Staplers senkt und die Stabilität erhöht. Zudem ermöglichen sie eine präzise Steuerung und haben keine Abgase, was die Arbeit in Innenräumen sicherer macht.

Dennoch entbindet dies nicht von der Pflicht, die Ladungsgrenzen einzuhalten. Auch ein Elektrostapler kann kippen, wenn die Last falsch aufgenommen oder überladen wird. Die integrierten Sicherheitssysteme (z. B. Lastmomentbegrenzer) unterstützen den Fahrer, ersetzen aber nicht die richtige Ladungssicherung und Schulung.

BYD Lithium-Batterien sind bekannt für ihre Langlebigkeit und Schnellladefähigkeit, was zu höherer Verfügbarkeit führt. Ein gut gewarteter Stapler mit intakter Batterie trägt ebenfalls zur Sicherheit bei, da plötzliche Leistungsverluste vermieden werden.

Gesetzliche Vorschriften und Normen

In Deutschland und vielen anderen Ländern gibt es strenge Vorschriften für den Betrieb von Gabelstaplern. In Deutschland gilt die DGUV Vorschrift 68 „Flurförderzeuge“ sowie die Betriebssicherheitsverordnung. Diese verlangen unter anderem:

• Jährliche Prüfung durch befähigte Person.
• Regelmäßige Unterweisung der Fahrer.
• Einhaltung der Tragfähigkeit.
• Dokumentation der Prüfungen.

Auf internationaler Ebene sind die Normen ISO 3691 (Flurförderzeuge – Sicherheitsanforderungen) und ISO 5053 (Begriffe) relevant. In den USA gelten OSHA-Vorschriften (29 CFR 1910.178).

Fazit

Die sichere Handhabung von Ladungsgrenzen und die Vermeidung von Kippgefahr sind entscheidend für die Arbeitssicherheit im Lager. Jeder Fahrer muss die Tragfähigkeit seines Staplers kennen, den Lastschwerpunkt berücksichtigen und dynamische Kräfte einplanen. Moderne Elektrostapler mit BYD-Lithium-Technologie bieten hier Vorteile, ersetzen aber nicht die Verantwortung des Fahrers. Durch Schulung, regelmäßige Wartung und die konsequente Einhaltung der Herstellervorgaben lassen sich Unfälle vermeiden.

Für weitere Informationen zu elektrischen Gabelstaplern und BYD-Lithium-Batterien kontaktieren Sie uns unter info@bydfork.com.
