Die Berechnung des Wenderadius von Gabelstaplern ist ein entscheidender Faktor für die effiziente und sichere Gestaltung von Lagerhallen und Produktionsbereichen. Besonders wenn Sie mit breiten Lasten arbeiten – beispielsweise mit einer Lastbreite von 2100 mm – kann der effektive Wenderadius erheblich größer sein als der vom Hersteller angegebene Wert. In diesem Schritt-für-Schritt-Leitfaden zeigen wir Ihnen, wie Sie den Wenderadius unter Berücksichtigung der Lastbreite präzise berechnen, die Mindestgangbreite bestimmen und typische Fehler vermeiden.
Schritt 1: Grundlegende Begriffe und benötigte Daten verstehen
Bevor Sie mit der Berechnung beginnen, müssen Sie die relevanten Begriffe kennen und die notwendigen Daten zusammenstellen. Der Wenderadius (auch Wendekreisradius genannt) ist der Radius des Kreises, den die äußerste Kante des Fahrzeugs bei einer Vollkreisfahrt beschreibt. Er wird in der Regel vom Hersteller für das Fahrzeug ohne Last angegeben.
Die Lastbreite ist die Breite der transportierten Last, in Ihrem Fall 2100 mm. Die Fahrzeugbreite ist die Breite des Gabelstaplers ohne Last. Weitere wichtige Größen sind die Gangbreite (der verfügbare Raum zwischen Regalen oder Wänden) und der Lastschwerpunkt, der die Stabilität beeinflusst.
Folgende Daten sollten Sie sammeln:
- Wenderadius des Gabelstaplers (R_Fahrzeug) – aus dem Datenblatt
- Fahrzeugbreite (B_Fahrzeug) – aus dem Datenblatt
- Lastbreite (B_Last) – hier 2100 mm
- Lastlänge – ebenfalls relevant für die Gesamtlänge
- Gewünschter Sicherheitsabstand
- Art des Verkehrs (Einbahn- oder Gegenverkehr)
Die folgende Tabelle fasst Beispielwerte zusammen, die wir für die weiteren Schritte verwenden:
| Parameter | Beispielwert |
|---|---|
| Wenderadius Fahrzeug (R_Fahrzeug) | 2000 mm |
| Fahrzeugbreite (B_Fahrzeug) | 1200 mm |
| Lastbreite (B_Last) | 2100 mm |
| Lastlänge | 1200 mm |
| Sicherheitsabstand | 500 mm |
Schritt 2: Formel für den effektiven Wenderadius aufstellen
Der effektive Wenderadius (R_eff) berücksichtigt, dass die Last seitlich über das Fahrzeug hinausragen kann. Wenn die Last breiter ist als das Fahrzeug, vergrößert sich der Radius um die Hälfte der Differenz zwischen Lastbreite und Fahrzeugbreite. Die Formel lautet:
R_eff = R_Fahrzeug + (B_Last - B_Fahrzeug) / 2 – sofern B_Last > B_Fahrzeug.
Ist die Last schmaler oder gleich breit wie das Fahrzeug, bleibt der Wenderadius unverändert: R_eff = R_Fahrzeug.
Diese Formel gilt für eine zentrierte Last. Bei seitlich versetzter Last oder ungleichmäßiger Beladung kann der effektive Radius noch größer sein. In der Praxis sollten Sie daher immer einen zusätzlichen Sicherheitszuschlag einplanen.
Schritt 3: Berechnung mit der Lastbreite 2100 mm durchführen
Setzen wir die Beispielwerte ein:
- R_Fahrzeug = 2000 mm
- B_Fahrzeug = 1200 mm
- B_Last = 2100 mm
Berechnung:
R_eff = 2000 + (2100 - 1200) / 2 = 2000 + 450 = 2450 mm.
Der effektive Wenderadius beträgt also 2450 mm. Das bedeutet, dass die äußere Kante der Last einen Kreis mit einem Radius von 2450 mm beschreibt. Im Vergleich zum Fahrzeug ohne Last (2000 mm) ist der Radius um 450 mm größer – ein erheblicher Unterschied für die Gangplanung.
Tipp: Runden Sie den Wert immer auf die nächste volle 50 mm auf, um Unsicherheiten zu berücksichtigen.
Schritt 4: Mindestgangbreite bestimmen
Die Mindestgangbreite hängt vom effektiven Wenderadius und der Verkehrsart ab. Für Einbahnverkehr (nur eine Fahrtrichtung) gilt:
Gangbreite = R_eff + Sicherheitsabstand + Abstand zur Regalwand
Für Gegenverkehr (zwei Stapler kreuzen sich) benötigen Sie:
Gangbreite = 2 * R_eff + Sicherheitsabstand
Ein Sicherheitsabstand von mindestens 500 mm wird empfohlen. Der Abstand zur Regalwand sollte ebenfalls mindestens 300 mm betragen, um Kollisionen zu vermeiden.
Beispiel für Einbahnverkehr mit R_eff = 2450 mm:
Gangbreite = 2450 + 500 + 300 = 3250 mm.
Für Gegenverkehr:
Gangbreite = 2 * 2450 + 500 = 5400 mm.
Die folgende Tabelle fasst die Ergebnisse zusammen:
| Verkehrsart | Formel | Ergebnis |
|---|---|---|
| Einbahn | R_eff + 800 mm | 3250 mm |
| Gegenverkehr | 2 * R_eff + 500 mm | 5400 mm |
Beachten Sie, dass in der Realität noch weitere Faktoren wie Fahrzeuglänge, Kurvenverhalten und Bodenbeschaffenheit eine Rolle spielen.
Schritt 5: Praxisbeispiel mit einem BYD Gabelstapler

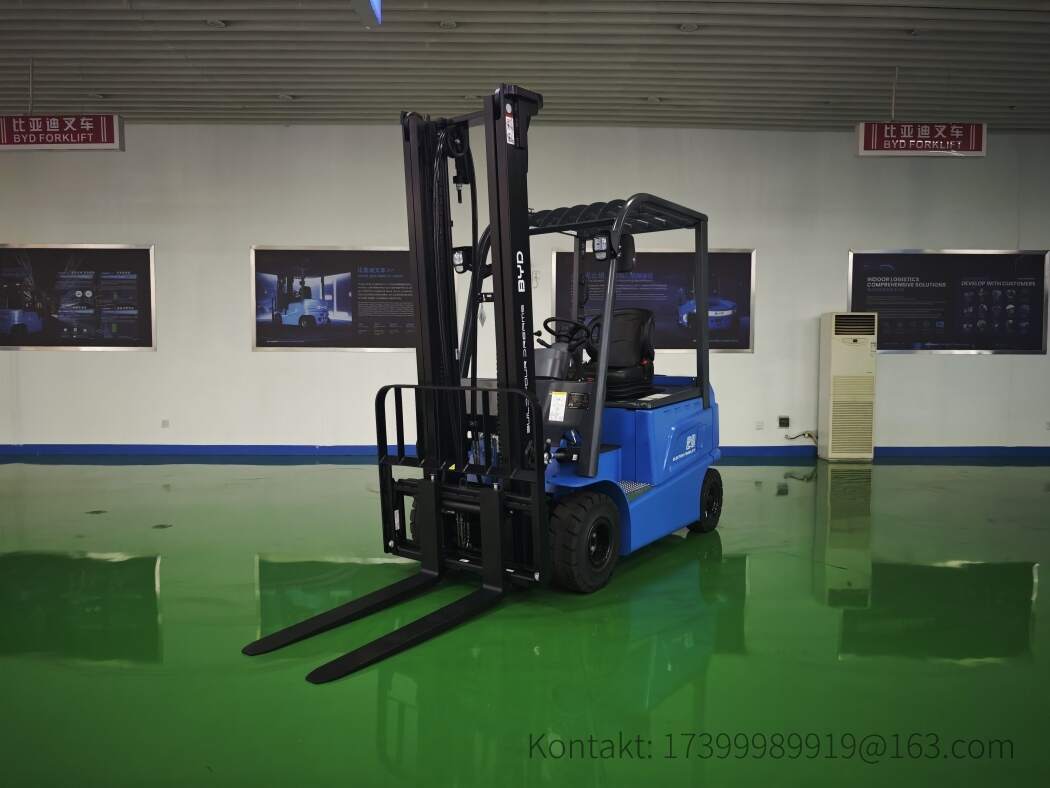

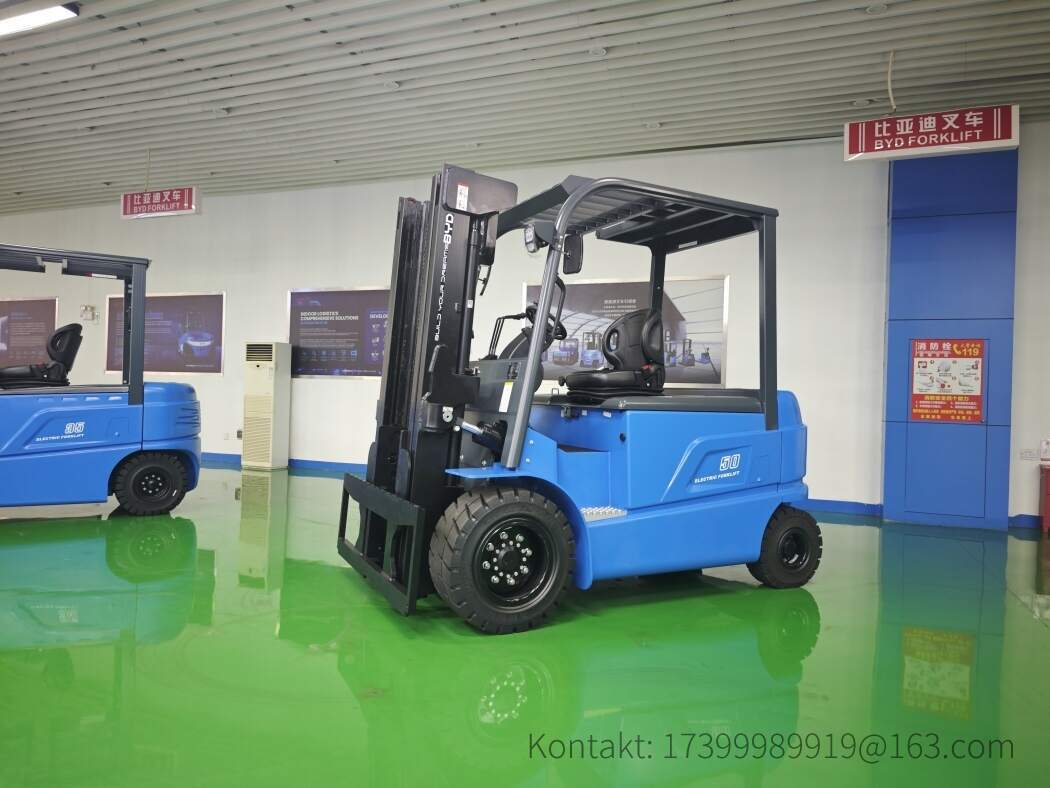

Nehmen wir einen modernen BYD Elektro-Gabelstapler, Modell ECB16, mit Lithium-Eisenphosphat-Batterie. Die technischen Daten:
- Wenderadius (R_Fahrzeug): 1850 mm
- Fahrzeugbreite (B_Fahrzeug): 1100 mm
- Lastbreite (B_Last): 2100 mm
Berechnung des effektiven Wenderadius:
R_eff = 1850 + (2100 - 1100) / 2 = 1850 + 500 = 2350 mm.
Für Einbahnverkehr mit 800 mm Zuschlag:
Gangbreite = 2350 + 800 = 3150 mm.
Für Gegenverkehr mit 500 mm Sicherheitsabstand:
Gangbreite = 2 * 2350 + 500 = 5200 mm.
Dieses Beispiel zeigt, dass selbst ein kompakter Elektrostapler mit breiter Last einen deutlich größeren Gang benötigt. Planen Sie daher großzügig.
Schritt 6: Tipps und Warnungen für die Praxis
Tipps:
- Verwenden Sie immer die aktuellen Herstellerangaben. Der Wenderadius kann je nach Reifen, Lenkung und Beladung variieren.
- Berücksichtigen Sie den Lastschwerpunkt. Ein hoher Schwerpunkt erhöht die Kippgefahr und kann den effektiven Radius vergrößern.
- Planen Sie dynamische Effekte ein: Beim Beschleunigen, Bremsen und Lenken schwingt die Last aus.
- Nutzen Sie Simulationen oder Testfahrten, um die theoretischen Werte zu validieren.
- Denken Sie an die Zukunft: Wenn Sie später breitere Lasten transportieren wollen, planen Sie jetzt schon mehr Platz ein.
Warnungen:
- Unterschätzen Sie niemals den Platzbedarf. Zu enge Gänge führen zu Unfällen und Schäden an Regalen und Fahrzeugen.
- Der Wenderadius ohne Last ist nicht aussagekräftig für den beladenen Betrieb.
- Bei nassen oder unebenen Böden verlängert sich der Bremsweg und der Stapler kann seitlich ausbrechen.
- Beachten Sie die maximale Tragfähigkeit und die Lastdiagramme. Eine Überladung kann den Wenderadius durch veränderte Gewichtsverteilung beeinflussen.
- Halten Sie die vorgeschriebenen Sicherheitsabstände ein – sie sind keine Empfehlung, sondern Pflicht.
Schritt 7: Fazit und Kontakt
Die Berechnung des Wenderadius mit einer Lastbreite von 2100 mm ist mit der richtigen Formel einfach durchzuführen. Der effektive Wenderadius ergibt sich aus dem Fahrzeugwenderadius plus der halben Differenz zwischen Last- und Fahrzeugbreite. Für die Gangplanung addieren Sie anschließend Sicherheitsabstände. Ein BYD Gabelstapler mit Lithium-Batterie bietet dank seiner kompakten Bauweise und präzisen Lenkung optimale Voraussetzungen für enge Lager – dennoch ist eine sorgfältige Planung unerlässlich.
