Gänge und Breiten ermitteln: Für die Hallennutzung mit Stapler

Warum die richtige Gangbreite entscheidend ist

Die effiziente Nutzung einer Lagerhalle hängt maßgeblich von der richtigen Planung der Verkehrswege ab. Die Gangbreite bestimmt nicht nur, wie sicher und schnell Stapler manövrieren können, sondern auch, wie viel Lagerfläche für Regale und Arbeitsbereiche zur Verfügung steht. Eine zu schmale Gangbreite führt zu Unfällen, Beschädigungen und ineffizienten Abläufen, während eine zu breite Gangbreite wertvollen Lagerraum verschwendet. In diesem Leitfaden erfahren Sie, wie Sie Gänge und Breiten für die Hallennutzung mit Staplern systematisch ermitteln.

Grundlagen der Gangbreitenberechnung

Die Berechnung der erforderlichen Gangbreite basiert auf mehreren Faktoren, die eng miteinander verknüpft sind. Dazu gehören die Abmessungen des eingesetzten Staplers, die Art der Lastaufnahme, die Regalhöhe und -tiefe sowie die örtlichen Gegebenheiten. Auch normative Vorgaben und Sicherheitsaspekte spielen eine wichtige Rolle.

Relevante Faktoren

• Fahrzeugbreite und -länge: Die Grundabmessungen des Staplers, einschließlich Gabeln und Anbaugeräten.
• Wendekreis: Der Radius, den der Stapler bei einer 90-Grad-Kurve benötigt. Hier unterscheidet man zwischen dem inneren und äußeren Wendekreis.
• Lastabmessungen: Länge, Breite und Höhe der transportierten Güter, insbesondere bei sperrigen Lasten.
• Hubhöhe und Mast: Die Art des Masts (z. B. Triplex) und die Hubhöhe beeinflussen die Fahrzeugabmessungen und die benötigte Freihöhe.
• Regalart: Ob Einfach- oder Doppelregale, ob Palettenregale oder Schmalgangregale – die Regalkonstruktion bestimmt die Mindestabstände.
• Sicherheitsabstände: Zusätzliche Abstände für sicheres Fahren, Bremsen und Ausweichen.

Normen und Richtlinien

In Deutschland und Europa gelten verschiedene Normen, die bei der Gangbreitenberechnung herangezogen werden sollten. Die DIN 15185-1 „Lager- und Transportanlagen“ gibt Richtwerte für Verkehrswege vor. Die VDI-Richtlinie 4461 beschäftigt sich mit der Planung von Lagerhallen, während die EN 1726-1 Sicherheitsanforderungen für Flurförderzeuge definiert. Diese Normen liefern jedoch keine starren Werte, sondern müssen auf die individuellen Gegebenheiten angepasst werden.

Schritt-für-Schritt-Anleitung zur Ermittlung der Gangbreite

Die optimale Gangbreite lässt sich in fünf Schritten ermitteln. Eine sorgfältige Planung vermeidet spätere kostspielige Umbauten.

1. Fahrzeugdaten sammeln

Beschaffen Sie die technischen Daten Ihres Staplers. Achten Sie besonders auf:

• Gesamtlänge inkl. Gabeln
• Gesamtbreite
• Wendekreisradius (innen und außen)
• Radstand
• Höhe des Masts

Hersteller wie BYD stellen detaillierte Datenblätter für ihre Stapler zur Verfügung. Für präzise Ergebnisse sollten Sie die Daten des konkret eingesetzten Modells verwenden.

2. Lastabmessungen berücksichtigen

Die Last kann die effektive Fahrzeugbreite und -länge vergrößern. Messen Sie die größten Paletten oder Güter, die bewegt werden sollen. Besonders bei überstehender Ladung muss die Gangbreite entsprechend angepasst werden.

3. Wendekreis und Sicherheitsabstände

Der Wendekreis ist entscheidend für die Manövrierfähigkeit. Bei einer 90-Grad-Kurve benötigt der Stapler eine bestimmte Breite, um ohne Rangieren um die Ecke zu kommen. Die Formel für die Mindestgangbreite lautet vereinfacht:

Mindestgangbreite = Außenwendekreis + Sicherheitsabstand (ca. 20-30 cm) + ggf. Lastüberstand

Der Sicherheitsabstand sollte auf beiden Seiten des Staplers eingehalten werden. In der Praxis empfiehlt sich ein zusätzlicher Puffer von mindestens 15 cm pro Seite.

4. Berechnung der Mindestgangbreite

Ein Beispiel: Ein Stapler mit einem Außenwendekreis von 2200 mm und einer Lastbreite von 1200 mm (die über die Gabeln hinausragt) benötigt eine Gangbreite von mindestens 2200 mm + 1200 mm? Nein, Vorsicht: Der Außenwendekreis beinhaltet bereits die Fahrzeugbreite. Die Formel ist oft: Gangbreite = Außenwendekreis + Lastüberstand + Sicherheitsabstände. Genauer: Der Stapler dreht sich um den inneren Wendekreis. Die äußere Ecke des Staplers (oder der Last) beschreibt den Außenwendekreis. Die Gangbreite muss also mindestens so groß sein wie der Außenwendekreis plus der Abstand, den die Last über den Stapler hinausragt, plus Sicherheitsabstände. In der Praxis werden oft Tabellen verwendet. Für Standard-Paletten (1200 x 800 mm) und Gegengewichtsstapler mit 2,5 t Tragfähigkeit liegt die empfohlene Gangbreite bei etwa 3,5 bis 4,0 Metern. Schmalgangstapler kommen mit 2,0 bis 2,5 Metern aus.

Nutzen Sie die Herstellerangaben oder spezielle Planungssoftware, um exakte Werte zu erhalten.

5. Praktische Überprüfung

Nach der theoretischen Berechnung sollte die Gangbreite in der Halle überprüft werden. Markieren Sie die geplanten Wege und führen Sie Testfahrten durch. Oft zeigen sich Engstellen oder unerwartete Hindernisse. Auch die Position von Türen, Stützen und Feuerlöschern muss berücksichtigt werden.

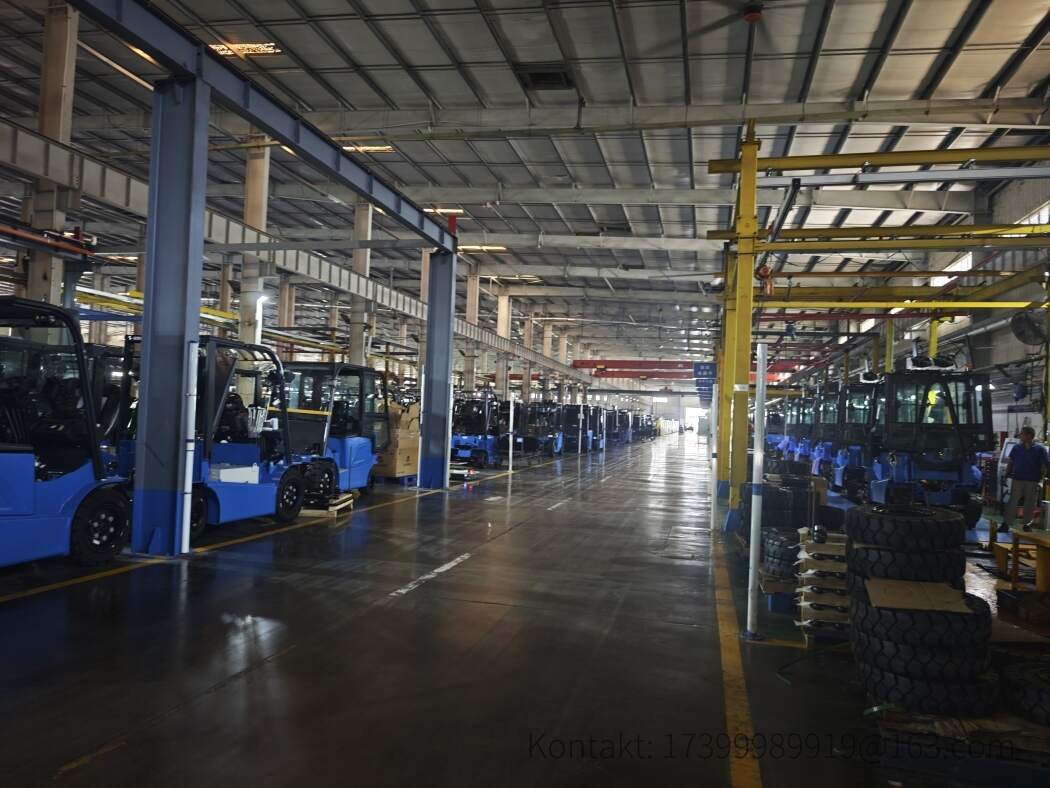

Verschiedene Gangbreiten und ihre Anwendungen

Je nach Platzbedarf und Umschlagleistung haben sich unterschiedliche Gangarten etabliert:

Die Wahl der Gangart hängt von der Umschlaghäufigkeit, der Lagerdichte und den investierbaren Kosten ab. Schmalgänge erfordern spezielle Stapler und oft eine induktive Steuerung, bieten aber eine deutlich höhere Lagerkapazität.

Einfluss der Gangbreite auf die Lager Effizienz

Die Gangbreite wirkt sich direkt auf die Lagerdichte und die Kommissionierleistung aus. Schmalere Gänge bedeuten mehr Regalfläche, aber auch langsamere Fahrgeschwindigkeiten und ein höheres Unfallrisiko. Breitere Gänge ermöglichen schnelles Fahren und einfaches Überholen, reduzieren jedoch die Lagerkapazität. Eine optimale Planung findet den Kompromiss zwischen beiden Extremen. Moderne Lithium-Ionen-Stapler von BYD bieten aufgrund ihrer kompakten Bauweise und hohen Wendigkeit Vorteile in engen Gängen, ohne auf Leistung zu verzichten.

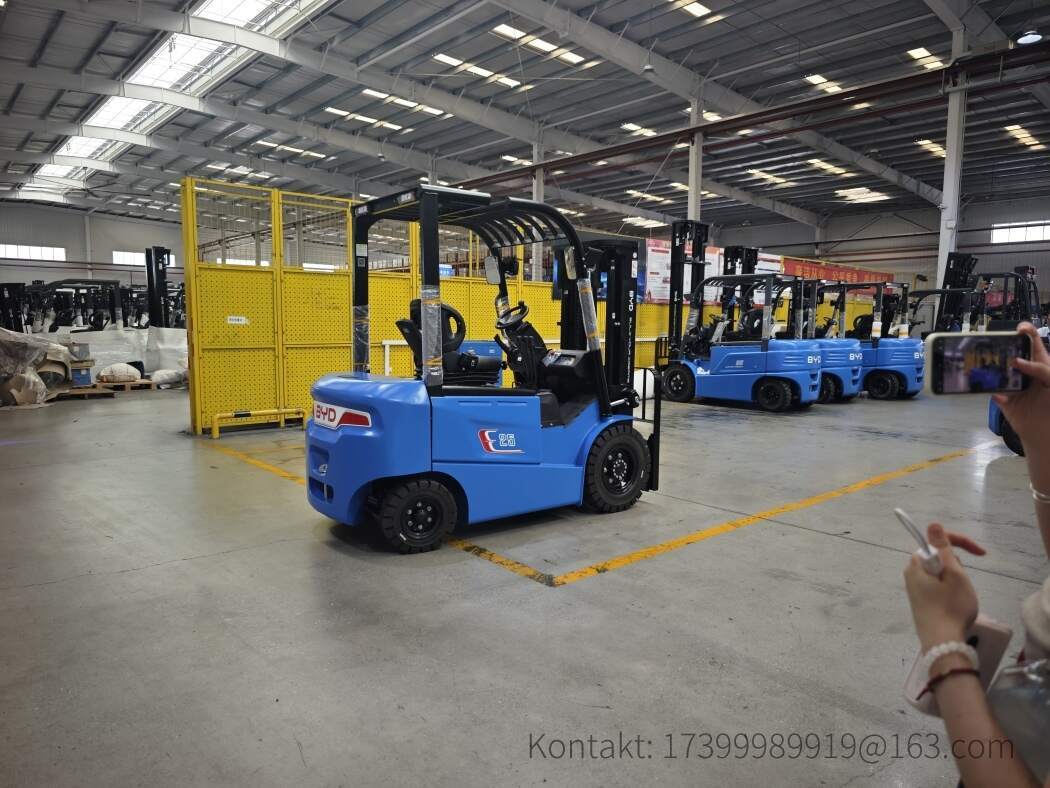

BYD Stapler und Lithium-Batterie-Technologie: Ihr Vorteil bei engen Gängen

BYD ist weltweit führend in der Entwicklung von Elektrostaplern mit Lithium-Eisenphosphat-Batterien (LiFePO4). Diese Technologie bietet entscheidende Vorteile für die Hallennutzung:

• Kompakte Abmessungen: Durch den Wegfall schwerer Blei-Säure-Batterien sind BYD-Stapler oft schlanker und wendiger, was die Mindestgangbreite reduziert.
• Konstante Leistung: Die Lithium-Batterie liefert bis zum Ende der Entladung volle Leistung, ideal für schnelles Manövrieren.
• Schnellladung: Zwischenladen ohne Batteriewechsel ermöglicht längere Einsatzzeiten und weniger Stillstand.
• Wartungsarm: Keine Säure, kein Nachfüllen von Wasser – geringere Betriebskosten.

Gerade in bestehenden Hallen mit begrenztem Platzangebot können BYD-Stapler die Gangbreite effizient nutzen und gleichzeitig die Produktivität steigern. Informieren Sie sich über die verschiedenen Modelle für Ihre Anwendung.

Praktische Tipps für die Hallenplanung

• Zukunftsorientiert planen: Berücksichtigen Sie mögliche Änderungen der Lagerstruktur oder neue Staplermodelle.
• Sicherheit priorisieren: Planen Sie ausreichende Sicherheitsabstände und Fluchtwege ein.
• Bodenbeschaffenheit prüfen: Unebenheiten können die effektive Gangbreite verringern.
• Beleuchtung nicht vergessen: Gute Ausleuchtung erhöht die Sicherheit in engen Gängen.
• Schulung der Fahrer: Auch bei optimaler Gangbreite ist die Fahrerqualifikation entscheidend.
• Regelmäßige Überprüfung: Passen Sie die Gangbreiten an, wenn sich die Anforderungen ändern.

Fazit

Die Ermittlung der richtigen Gangbreite für die Hallennutzung mit Staplern ist eine komplexe Aufgabe, die sorgfältige Planung erfordert. Durch die Berücksichtigung von Fahrzeugdaten, Lastabmessungen, Normen und Sicherheitsaspekten können Sie die Effizienz Ihres Lagers maximieren und Unfälle vermeiden. Moderne Elektrostapler von BYD mit Lithium-Batterie-Technologie bieten dabei flexible Lösungen für nahezu jede Gangbreite. Für eine individuelle Beratung und weitere Informationen zu unseren Produkten kontaktieren Sie uns bitte unter info@bydfork.com.
