Die Batterie eines Elektrogabelstaplers ist weit mehr als nur ein Energiespeicher – sie ist ein integraler Bestandteil des Sicherheitskonzepts. Das Mindestgewicht der Batterie ist aus gutem Grund vorgeschrieben: Es dient als Gegengewicht und gewährleistet die Standsicherheit des Fahrzeugs, insbesondere bei schweren Lasten und großen Hubhöhen. In diesem umfassenden Leitfaden erfahren Sie, warum das Mindestgewicht vorgeschrieben ist, wie es berechnet wird und welche Herausforderungen und Lösungen es bei modernen Lithium-Ionen-Batterien, speziell von BYD, gibt.
Warum das Mindestgewicht der Batterie vorgeschrieben ist
Bei Gegengewichtsgabelstaplern – der am häufigsten eingesetzten Bauart – befindet sich die Last an der Front, während das Gegengewicht am Heck für das notwendige Gleichgewicht sorgt. Die Batterie ist bei Elektrostaplern ein zentraler Bestandteil dieses Gegengewichts. Wird sie zu leicht gewählt, kann der Stapler kippen, was zu schweren Unfällen, Verletzungen und Sachschäden führen kann. Aus diesem Grund geben Hersteller und Normen ein Mindestgewicht für die Batterie vor.
Physikalische Grundlagen: Gegengewicht und Standsicherheit
Die Standsicherheit eines Gabelstaplers hängt vom Gleichgewicht der Momente ab. Das Lastmoment (Gewicht der Last multipliziert mit dem Abstand zum Drehpunkt) muss durch das Gegengewichtsmoment (Gewicht des Staplers inklusive Batterie multipliziert mit dem Abstand) ausgeglichen werden. Die Batterie trägt maßgeblich zum Gesamtgewicht und damit zum Gegengewichtsmoment bei. Fehlt Gewicht, verlagert sich der Schwerpunkt nach vorne – der Stapler wird instabil.
Besonders kritisch wird es, wenn die Last hoch gehoben wird oder der Lastschwerpunkt weit vorne liegt. Dann kann selbst eine geringe Unterschreitung des Mindestgewichts zum Kippen führen. Daher ist das Mindestgewicht keine willkürliche Zahl, sondern das Ergebnis präziser Berechnungen.
Normen und Vorschriften: EN 1175, ISO 3691 und mehr
Internationale Normen wie die EN 1175 (Sicherheit von Flurförderzeugen – Elektrische Anforderungen) und die ISO 3691 (Flurförderzeuge – Sicherheitstechnische Anforderungen) legen fest, dass die Batterie als Gegengewicht zu dimensionieren ist. In Deutschland konkretisiert die DGUV Vorschrift 68 (früher BGV D27) die Anforderungen. Auch die amerikanische OSHA (29 CFR 1910.178) und die chinesische GB-Standards enthalten entsprechende Vorgaben. Hersteller müssen für jedes Modell ein Mindestgewicht angeben, das in der Betriebsanleitung dokumentiert ist. Der Betreiber ist verpflichtet, nur Batterien mit diesem oder einem höheren Gewicht einzusetzen.
Wie das Mindestgewicht berechnet wird
Das Mindestgewicht der Batterie wird vom Hersteller für jeden Gabelstaplertyp individuell berechnet. Es ergibt sich aus einer Vielzahl von Faktoren, die in der Konstruktionsphase berücksichtigt werden. Die wichtigsten sind:
- Tragfähigkeit des Staplers: Je höher die Nennlast, desto schwerer muss die Batterie als Gegengewicht sein.
- Lastschwerpunkt: Der Abstand der Lastmitte von der Gabelzinke. Ein größerer Lastschwerpunkt erhöht das Kippmoment und erfordert mehr Gegengewicht.
- Hubhöhe: Bei großen Hubhöhen verlagert sich der Schwerpunkt nach vorne; das Mindestgewicht muss entsprechend höher ausfallen.
- Bauform und Abmessungen des Staplers: Radstand, Achslastverteilung und Rahmenkonstruktion beeinflussen das benötigte Gewicht.
- Maximale Steigfähigkeit: Auch Steigungen verändern die Lastverteilung.
Zur Veranschaulichung zeigt die folgende Tabelle typische Richtwerte für Gegengewichtsgabelstapler mit Elektroantrieb. Die tatsächlichen Werte können je nach Hersteller und Modell abweichen und sind stets der Betriebsanleitung zu entnehmen.
| Nenntragfähigkeit (kg) | Typisches Mindestgewicht der Batterie (kg) | Anwendungsbeispiel |
|---|---|---|
| 1.000 | 250 – 350 | Leichte Lagerarbeiten |
| 1.500 | 400 – 550 | Kommissionierung, mittlere Lasten |
| 2.000 | 600 – 800 | Allgemeiner Umschlag |
| 2.500 | 800 – 1.000 | Schwere Lasten, Container |
| 3.000 | 1.000 – 1.300 | Industrielle Schwerlast |
Diese Werte dienen nur als Orientierung. Maßgeblich ist immer die Herstellerangabe für das konkrete Modell.
Die Herausforderung mit Lithium-Batterien
Lithium-Ionen-Batterien haben gegenüber herkömmlichen Blei-Säure-Batterien einen entscheidenden Vorteil: Sie sind deutlich leichter und kompakter. Das reduziert zwar den Energieverbrauch und ermöglicht schnellere Ladezeiten, birgt aber ein Problem – das geringere Gewicht kann das erforderliche Mindestgewicht unterschreiten. Ohne Ausgleich würde die Standsicherheit leiden.
Hersteller von Lithium-Staplern müssen daher Lösungen finden, um das Mindestgewicht zu erreichen. Eine Möglichkeit ist die Integration von Zusatzgewichten im Batteriefach oder im Rahme. Eine andere besteht darin, die Batterie so zu konstruieren, dass sie trotz geringeren Gewichts die gleiche Gegengewichtswirkung erzielt – etwa durch eine optimierte Positionierung oder eine schwerere Zellchemie.
BYD Lithium-Batterien: Lösungen für das Mindestgewicht

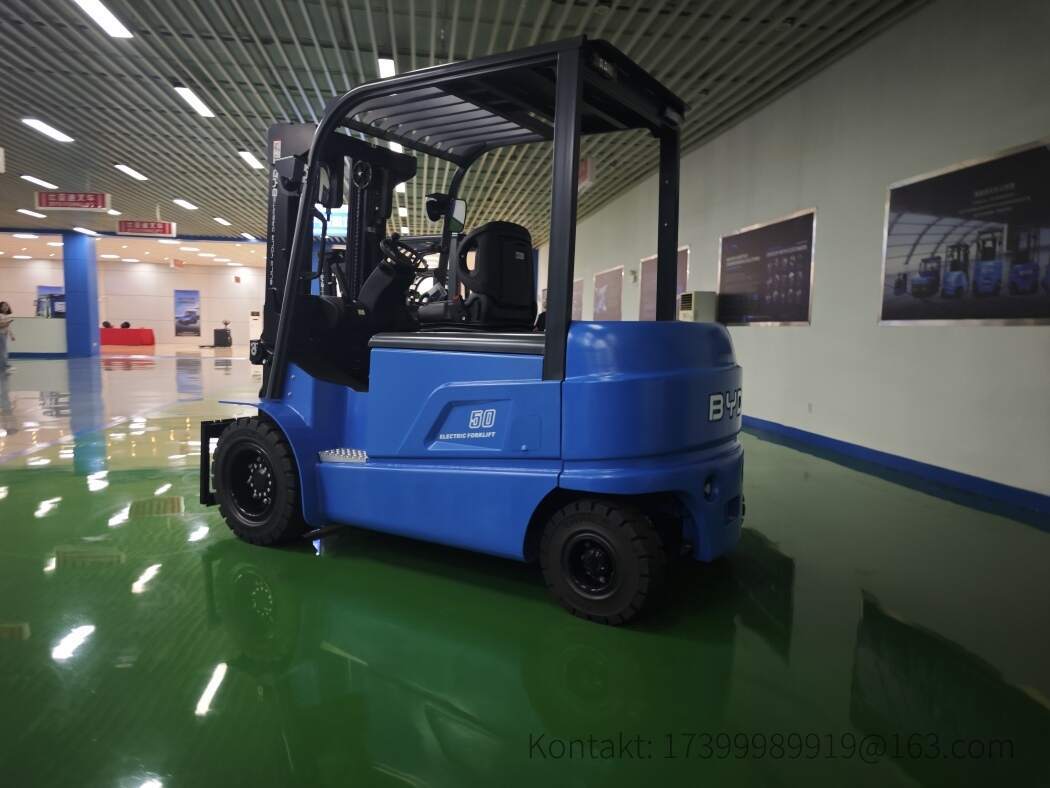

BYD, ein weltweit führender Hersteller von Lithium-Eisenphosphat-Batterien (LiFePO4), hat sich dieser Herausforderung gestellt. Die BYD-Gabelstapler mit Lithium-Batterien sind so konstruiert, dass sie die geforderten Mindestgewichte einhalten, ohne auf die Vorteile der Lithium-Technologie zu verzichten. Durch intelligente Integration der Batterie als Teil des Gegengewichtssystems und optional erhältliche Zusatzgewichte wird die Standsicherheit jederzeit gewährleistet. Zudem sind die BYD-Batterien äußerst langlebig, wartungsarm und können in kurzer Zeit zwischengeladen werden – ideal für den Mehrschichtbetrieb.
Für Anwender bedeutet das: Sie müssen nicht auf die Effizienz von Lithium verzichten, solange sie die vom Hersteller vorgegebenen Gewichtsvorgaben einhalten. BYD bietet hierfür maßgeschneiderte Lösungen und unterstützt Kunden bei der Auswahl der richtigen Batterie für ihre Staplerflotte.
Praktische Tipps für den sicheren Betrieb
Damit Ihr Gabelstapler stets sicher betrieben werden kann, beachten Sie die folgenden Empfehlungen:
- Betriebsanleitung studieren: Das Mindestgewicht der Batterie ist dort explizit angegeben. Halten Sie diese Vorgabe unbedingt ein.
- Originalbatterien verwenden: Fremdbatterien können leichter sein und die Standsicherheit gefährden. Setzen Sie auf geprüfte Batterien, z. B. von BYD.
- Regelmäßige Wartung: Überprüfen Sie das Batteriegewicht und den Zustand der Batterie. Bei Bleibatterien kann Wasserverlust das Gewicht verändern; bei Lithiumbatterien ist das Batteriemanagementsystem zu prüfen.
- Lastdiagramm beachten: Jeder Stapler hat ein Tragfähigkeitsdiagramm. Überschreiten Sie niemals die Nennlast, auch wenn die Batterie schwerer ist.
- Schulung der Fahrer: Sensibilisieren Sie Ihr Personal für die Bedeutung des Batteriegewichts und die Gefahren von Untergewicht.
- Dokumentation: Führen Sie ein Logbuch über Batteriewechsel und Wartungen, um die Einhaltung der Vorgaben nachzuweisen.
Globale Fallbeispiele
Die Anforderungen an das Mindestgewicht der Batterie sind weltweit ähnlich, unterscheiden sich jedoch in der konkreten Umsetzung und Überwachung. Ein Blick auf verschiedene Regionen zeigt, wie wichtig dieses Thema ist.
Europa: Strenge Regulierung und Normung
In der Europäischen Union sind die Normen EN 1175 und ISO 3691 verbindlich. Hersteller müssen für jedes Modell das Mindestgewicht angeben, und Betreiber sind verpflichtet, dies einzuhalten. Bei Unfällen prüfen die Aufsichtsbehörden oft, ob die korrekte Batterie verwendet wurde. In Deutschland hat die DGUV (Deutsche Gesetzliche Unfallversicherung) klare Vorgaben. Ein Fall aus einem großen Logistikzentrum in Hamburg zeigt: Nach dem Austausch einer Bleibatterie gegen eine leichtere Lithiumbatterie ohne Ausgleichsgewicht kam es zu einem Kippunfall. Die Berufsgenossenschaft verhängte ein Bußgeld und forderte eine Sicherheitsüberprüfung aller Stapler. Der Vorfall unterstreicht, wie wichtig die Einhaltung des Mindestgewichts ist.
USA: OSHA und Arbeitssicherheit
In den USA regelt OSHA (Occupational Safety and Health Administration) den Betrieb von Gabelstaplern. Die Norm 29 CFR 1910.178 verlangt, dass der Arbeitgeber sicherstellt, dass der Stapler sicher betrieben wird – dazu gehört auch das korrekte Batteriegewicht. Ein bekanntes Beispiel ist ein Lagerhaus in Chicago, das auf Lithiumstapler umstellte, aber die Batterien nicht schwer genug waren. Nach einem Beinahe-Unfall wurde ein Programm zur Nachrüstung mit Zusatzgewichten gestartet. Amerikanische Unternehmen setzen zunehmend auf BYD-Lithiumstapler, die ab Werk die erforderlichen Gewichte erfüllen.
Asien: Schnell wachsender Markt mit hohen Standards
Asien, insbesondere China, ist der größte Markt für Gabelstapler. Die chinesischen Normen (GB/T 10827) orientieren sich an internationalen Vorgaben. BYD als heimischer Hersteller hat die Lithiumstapler-Technologie maßgeblich vorangetrieben. In einem großen Hafenprojekt in Shanghai wurden Hunderte von BYD-Elektrostaplern eingesetzt. Dank der integrierten Gewichtslösungen konnte das Mindestgewicht exakt eingehalten werden, was die Sicherheit und Effizienz erhöhte. Der Fall zeigt, dass hohe Sicherheitsstandards und moderne Lithiumtechnologie Hand in Hand gehen können.
Fazit
Das Mindestgewicht der Batterie ist keine Kür, sondern eine zwingende Sicherheitsvorgabe. Es schützt Fahrer, Ladung und Umgebung vor Unfällen. Insbesondere bei der Umrüstung auf leichtere Lithium-Ionen-Batterien – so vorteilhaft sie auch sind – muss das Mindestgewicht unbedingt eingehalten werden. BYD bietet hier praxiserprobte Lösungen, die die Vorteile der Lithiumtechnologie mit der erforderlichen Standsicherheit verbinden. Achten Sie stets auf die Herstellerangaben und lassen Sie sich im Zweifel von Experten beraten.
Haben Sie Fragen zum Mindestgewicht oder zur Umrüstung auf BYD-Lithiumbatterien? Kontaktieren Sie uns unter info@bydfork.com – wir helfen Ihnen gerne weiter.
