Enge Gänge, verwinkelte Regalzeilen, niedrige Durchfahrten und ständig wechselnde Verkehrswege – in vielen Lagerhallen, Produktionsbetrieben und Kühllagern entscheidet nicht die Hubkraft, sondern die Wendigkeit über den wirtschaftlichen Erfolg. Wer einen Stapler für beengte Verhältnisse sucht, steht vor einer komplexen Auswahl: schubmaststapler, Vierwegstapler, Seitenstapler oder Kompakt-Elektrostapler unterscheiden sich erheblich in Wendekreis, Bauhöhe, Resttragfähigkeit und Anschaffungskosten. Dieser Auswahlplan zeigt Ihnen systematisch, welche wendigen Bauarten es gibt, wie Sie die passende Variante für Ihre Fläche berechnen und welche Rolle moderne Lithium-Ionen-Antriebe dabei spielen.
Warum Wendigkeit in beengten Verhältnissen entscheidend ist
Die verfügbare Gangbreite ist in den meisten Bestandsgebäuden eine feste Größe. Eine Verbreiterung der Gänge kostet wertvolle Lagerfläche – bei einer Hallentiefe von 60 Metern und 40 Regalzeilen summiert sich jeder zusätzliche Zentimeter schnell zu mehreren hundert Quadratmetern verlorener Stellfläche. Gleichzeitig steigen die Anforderungen: mehr Artikel, höhere Umschlagfrequenz, dichtere Belegung.
Ein wendiger Stapler löst diesen Zielkonflikt, weil er:
- den Umschlag pro Quadratmeter erhöht, ohne die Regalstruktur zu verändern,
- Rangierzeiten pro Palettenbewegung reduziert,
- Anfahrschäden an Regalen und Waren mindert,
- den Personaleinsatz pro Tonne bewegtem Gut senkt,
- auch in Aufzügen, Schleusen und Zwischenebenen einsetzbar bleibt.
Wendigkeit ist damit keine Komfortfrage, sondern ein direkter Kostenfaktor – messbar in Sekunden pro Spiel und in Quadratmetern nutzbarer Fläche.
Die wichtigsten wendigen Bauarten im Überblick
Schubmaststapler
Der Schubmaststapler ist der Klassiker für schmale Gänge. Der Lastschwerpunkt wird über einen ausfahrbaren Mast nach hinten verlagert, wodurch die Baulänge im Fahrzustand deutlich sinkt. Typische Einsatzbreiten liegen bei 1,80 bis 2,50 Metern Gangbreite. Vorteile sind hohe Hubhöhen bis über 12 Meter, gute Resttragfähigkeit und die Möglichkeit, in beiden Richtungen zu arbeiten. Nachteil: Der Fahrer muss sich an die veränderte Lastverteilung und die Mastbewegung gewöhnen.
Vierwegstapler
Vierwegstapler fahren längs, quer und diagonal. Sie eignen sich besonders für Langgut, Rohre, Profile und sperrige Güter, die in konventionellen Gängen nicht gewendet werden können. Ihr Vorteil ist die extreme Manövrierfähigkeit auf engstem Raum, ihr Nachteil der höhere Anschaffungspreis und der vergleichsweise hohe Wartungsaufwand der Allradlenkung.
Seitenstapler (Quergabelstapler)
Beim Seitenstapler sitzt die Gabel seitlich, die Last ruht auf der Fahrzeugmitte. Dadurch kann der Fahrer Langgut direkt an der Regalzeile vorbeiführen, ohne zu wenden. Ideal für Holz-, Stahl- und Kunststoffverarbeiter mit langen Lastträgern und engen Außenbereichen.
Schmalgangstapler
Schmalgangstapler arbeiten in Gängen ab etwa 1,60 Metern. Sie werden über eine Führungsschiene, Induktionsschleife oder Kamerasystem gesteuert und heben Personen sowie Lasten in große Höhen. Sie sind weniger flexibel als Gegengewichtsstapler, dafür unschlagbar in der Lagerdichte.
Kompakte Elektro-Gegengewichtsstapler
Moderne Elektro-Gegengewichtsstapler mit Drehmomentwandler-losem Direktantrieb erreichen Wendekreise, die noch vor wenigen Jahren nur Spezialgeräten vorbehalten waren. Dank kompakter Lithium-Batterien ohne Wechselaufwand und kurzer Baulänge sind sie die pragmatische Wahl für Betriebe, die Flexibilität und Wendigkeit kombinieren wollen.

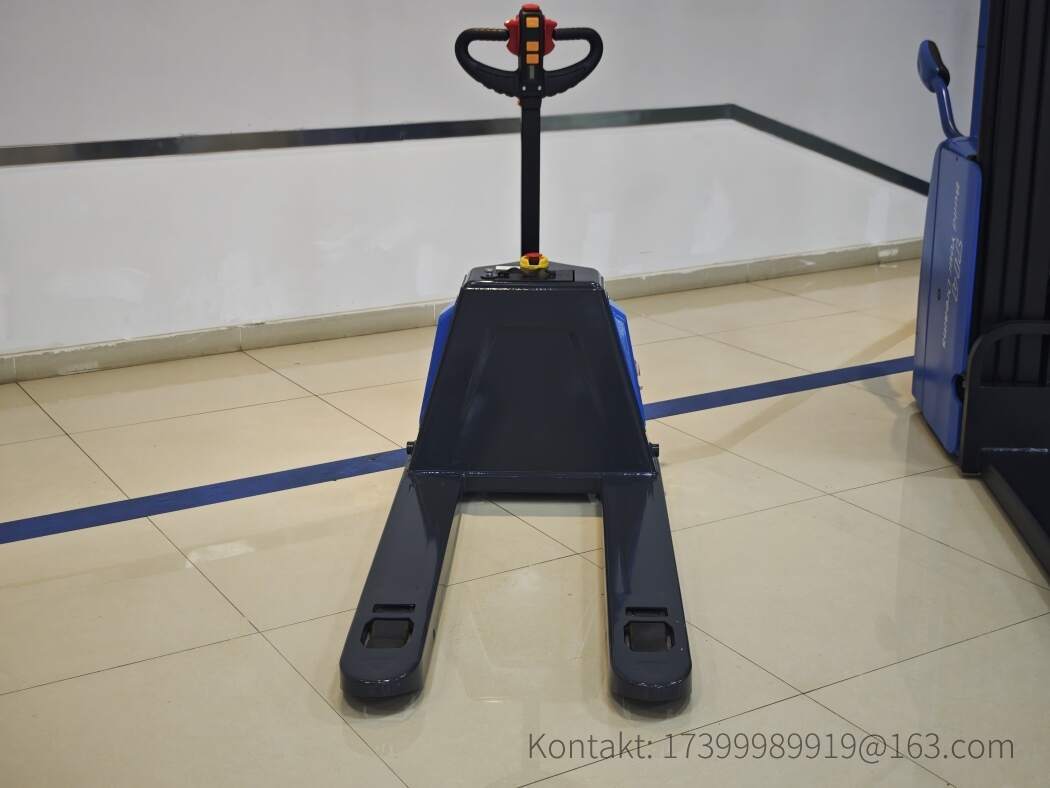

Deichselhubwagen und Kommissionierer
Für reine Horizontaltransporte in sehr engen Gängen sind elektrische Deichselhubwagen und Kommissionierer oft die wirtschaftlichste Lösung. Sie benötigen teils unter 1,50 Meter Gangbreite und lassen sich in bestehende Prozesse ohne Umbau integrieren.
Vergleichstabelle: Wann welche Bauart?
| Bauart | Typische Gangbreite | Wendekreis | Typischer Einsatz |
|---|---|---|---|
| Schubmaststapler | 1,80–2,50 m | 1,60–2,10 m | Schmale Regalgänge, hohe Regale |
| Vierwegstapler | 2,00–3,00 m | kreuzbar | Langgut, Sonderlasten |
| Seitenstapler | 2,50–4,00 m | 2,00–2,60 m | Lange Güter, Innen/Außen |
| Schmalgangstapler | 1,50–1,90 m | geführt | Hochregalanlagen |
| Kompakt-Elektrostapler | 2,80–3,60 m | 1,70–2,20 m | Universell, Innen/Außen |
| Deichselhubwagen | 1,20–1,60 m | Horizontaltransport |
Die Werte sind Richtwerte – entscheidend sind die konkreten Herstellerangaben, die Lastschwerpunktentfernung und die tatsächliche Gabelabmessung.
Technische Kennzahlen richtig bewerten
Nicht jeder Hersteller definiert Wendekreis, Baulänge und Resttragfähigkeit gleich. Achten Sie auf folgende Größen:
- Wenderadius außen: Maßgeblich für die tatsächlich nutzbare Gangbreite, nicht der innere Radius.
- Baulänge inklusive Gabel: Bestimmt, wie weit ein Fahrzeug in die Regalzeile hineinragt.
- Resttragfähigkeit bei Hubhöhe: Ein wendiger Stapler verliert mit steigender Hubhöhe oft schneller an Kapazität als ein größeres Modell.
- Bauhöhe und Schutzdach: Kritisch bei niedrigen Durchfahrten, Zwischenebenen und Containern.
- Bodenfreiheit und Reifenart: Bestimmen den Einsatz auf Rampen, Riffelblech und im Außenbereich.
- Geräusch- und Abgasverhalten: In geschlossenen Hallen ist der Elektroantrieb praktisch gesetzt.
Elektroantrieb und Lithium-Batterie als Wendigkeitsfaktor
Die Bauart entscheidet über die Geometrie – der Antrieb entscheidet über den praktischen Nutzen dieser Geometrie. Elektrostapler mit Lithium-Ionen-Technologie bieten hier gleich mehrere Vorteile für beengte Verhältnisse:
- Kein Batteriewechselraum: Entfallende Wechselstationen und Ladebereiche schaffen bis zu mehrere Quadratmeter zusätzliche Nutzfläche.
- Konstante Leistung: Volle Hub- und Fahrgeschwindigkeit auch gegen Ende der Entladung – wichtig bei zeitkritischem Umschlag in engen Gängen.
- Schnelles Zwischenladen: Opportunitätsladen in Pausen statt zeitintensiver Batteriewechsel.
- Kompakte Bauform: Höhere Energiedichte erlaubt kleinere Abmessungen und geringeres Eigengewicht.
- Wartungsarm: Keine Säurepflege, keine Wasserwartung, geringere Betriebskosten.
Gerade bei Schubmast- und Schmalgangstaplern, die rund um die Uhr in mehreren Schichten laufen, ist die Kombination aus wendiger Kinematik und Lithium-Antrieb wirtschaftlich besonders attraktiv.
Auswahlplan: In sieben Schritten zum passenden Stapler
- Fläche vermessen: Gangbreiten, Durchfahrtshöhen, Türbreiten, Aufzüge und Rampen exakt dokumentieren.
- Lastprofil erfassen: Palettengröße, Gewicht, Anzahl pro Stunde, Hubhöhe und Umschlagfrequenz.
- Regalstruktur prüfen: Fachhöhen, Traglasten, Anfahrschutz – die Bauart muss dazu passen.
- Bauarten eingrenzen: Anhand von Tabelle und Wendekreis die realistischen Kandidaten bestimmen.
- Resttragfähigkeit prüfen: Immer mit Randbedingungen der maximalen Hubhöhe vergleichen.
- Energieversorgung planen: Lithium-Batterie, Ladeinfrastruktur und Schichtmodell aufeinander abstimmen.
- Testfahrt verlangen: Nur eine Probefahrt in der eigenen Halle zeigt, ob die Theorie in der Praxis trägt.
Praktische Tipps aus der Praxis
- Rechnen Sie immer mit einem Sicherheitsabstand von mindestens 20 Zentimetern zur Regalzeile.
- Spiegel, Bodenmarkierungen und Einbahnregelungen erhöhen die Sicherheit in engen Gängen deutlich.
- Schulung ist Pflicht: Viele Unfälle entstehen durch falsche Lastverteilung beim Schubmast, nicht durch zu wenig Platz.
- Prüfen Sie Reifen und Bodenbelag gemeinsam – ein harter Reifen spart Energie, ein weicher schont den Boden und erhöht die Traktion.
- Planen Sie Ladeflächen für Lithium-Batterien in Hallennähe, aber außerhalb von Verkehrswegen.
- Berücksichtigen Sie bei Außeneinsatz die Witterung: Elektroantriebe sind im Kühlbereich klar im Vorteil, benötigen aber Heizung für Batterie oder Kabine.
Häufige Auswahlfehler
In Beratungsprojekten wiederholen sich dieselben Fehler: Zu große Fahrzeuge werden gekauft, weil die Hubkapazität beeindruckt, obwohl die Gangbreite nicht ausreicht. Umgekehrt werden Spezialbauarten gewählt, obwohl der Umschlag mit einem kompakten Universalfahrzeug wirtschaftlicher wäre. Häufig wird zudem die Resttragfähigkeit bei maximaler Hubhöhe ignoriert, was im Betrieb zu gefährlichen Situationen führt. Nicht selten scheitern Projekte an der Energieinfrastruktur: Wer auf Lithium-Batterien setzt, aber die Ladeleistung nicht dimensioniert, verliert die Zeitgewinne wieder.
Fazit
Der richtige Stapler für beengte Verhältnisse entsteht nicht aus einem Katalog, sondern aus einer systematischen Abwägung von Gangbreite, Hubhöhe, Lastprofil und Energieversorgung. Wendige Bauarten wie Schubmaststapler, Vierwegstapler, Seitenstapler und kompakte Elektrostapler mit Lithium-Technologie eröffnen enorme Produktivitätsreserven – vorausgesetzt, sie werden passend dimensioniert und konsequent getestet. Nutzen Sie den Auswahlplan, um Ihre Anforderungen klar zu definieren, und lassen Sie sich die entscheidenden Kennzahlen schriftlich bestätigen.
Fragen zur passenden Auslegung, zu Schubmast- oder Schmalgangstaplern mit BYD-Lithium-Batterie sowie zu Ladestrategien beantworten wir gerne. Schreiben Sie uns an info@bydfork.com – wir unterstützen Sie bei der Auswahl und Lieferung weltweit.
