Der Stapler für das Hochregallager: Bauart und Grenzen

Einleitung: Warum der Stapler im Hochregallager zur Schlüsselentscheidung wird

Hochregallager zählen zu den effizientesten Lagerformen der Intralogistik. Sie nutzen die Gebäudehöhe, sparen Grundfläche und ermöglichen eine hohe Lagerdichte. Doch genau diese Vorteile stellen enorme Anforderungen an das eingesetzte Flurförderzeug. Wer einen Stapler für das Hochregallager auswählt, entscheidet nicht nur über Geschwindigkeit, sondern über Sicherheit, Verfügbarkeit und die Rentabilität des gesamten Lagers. Die zentrale Frage lautet: Welche Bauart passt zu Höhe, Last, Gangbreite und Umschlagshäufigkeit – und wo liegen die technischen Grenzen?

Dieser Auswahlplan erklärt die wichtigsten Bauarten, ihre Einsatzgrenzen und die Kriterien für eine wirtschaftliche Entscheidung. Dabei spielen Elektroantriebe, Lithium-Ionen-Technologie und moderne Assistenzsysteme eine immer größere Rolle.

Was ein Hochregallager vom Stapler verlangt

Ein Hochregallager ist mehr als ein Regal mit vielen Ebenen. Es besteht aus Regalanlagen, die häufig über 10 Meter, in Sonderfällen bis über 20 Meter hoch sind. Die Regale werden in Gassen bedient, die oft nur wenige Zentimeter breiter sind als das Fahrzeug. Daraus ergeben sich besondere Anforderungen:

• Hohe Hubhöhen bei gleichzeitig sicherem Lastaufnahmemittel.
• Präzise Positionierung auf Zentimeter, oft auf Knopfdruck oder automatisch.
• Geringe Gangbreite, um Fläche zu sparen.
• Stabile Fahrwerke und Masten für Schwindungen und dynamische Lasten.
• Energieversorgung, die bei mehreren Schichten ohne Wechsel auskommt.
• Ergonomie und Sicherheit für das Fahrpersonal.

Wer diese Punkte ignoriert, riskiert Schäden an Regal, Ware und Fahrzeug. Deshalb beginnt die Auswahl immer mit einer genauen Anforderungsanalyse.

Die wichtigsten Bauarten für das Hochregallager

Schubmaststapler – der Allrounder für mittlere Höhen

Der schubmaststapler, auch Reach Truck genannt, ist die klassische Wahl für Hochregallager mit mittlerer bis hoher Höhe. Sein Mast ist teleskopierbar und kann nach vorn geschoben werden, sodass die Last ohne Rangieren aufgenommen wird. Dadurch benötigt er weniger Gangbreite als ein Gegengewichtsstapler. Typische Hubhöhen liegen zwischen 6 und 12 Metern, bei Spezialmodellen bis etwa 13 Meter. Die Tragfähigkeit nimmt mit der Hubhöhe ab, was das Lastdiagramm vorgibt.

Vorteile: flexible Einsetzbarkeit, gute Sicht, hohe Umschlagleistung. Grenzen: Bei extrem schmalen Gassen und sehr großen Höhen stößt er an seine Grenzen. Außerdem braucht er einen ebenen und tragfähigen Boden.

Schmalgangstapler und VNA-Fahrzeuge – für maximale Dichte

Schmalgangstapler (Very Narrow Aisle, VNA) sind für Gänge von oft nur 1,5 bis 2,0 Metern ausgelegt. Sie arbeiten mit Führungsschienen, Induktionsschleifen oder mechanischen Führungen im Boden. Dadurch kann der Fahrer oder das automatisierte System präzise und schnell in großen Höhen arbeiten. Hubhöhen von 12 bis 18 Metern und mehr sind möglich.

VNA-Stapler sind Spezialisten. Sie bieten enorme Lagerdichte, sind aber weniger flexibel außerhalb der Gasse. Die Investition in Führungssysteme und Regaltechnik ist hoch. Zudem erfordern sie eine sehr gute Bodenqualität und regelmäßige Wartung.

Hochregalstapler und Stacker – kompakt und wirtschaftlich

Hochregalstapler, oft als Stacker oder Hochhubwagen bezeichnet, sind kompakte Fahrzeuge für mittlere Höhen. Sie eignen sich für Paletten und Behälter, wenn die Gangbreite begrenzt ist und keine extremen Höhen erreicht werden. Mit deichselgeführtem oder elektrischem Antrieb sind sie wendig und kostengünstig.

Ihre Grenzen liegen in der Hubhöhe – meist bis 6 Meter, in einigen Ausführungen bis 8 Meter – und in der Tragfähigkeit. Für sehr hohe Regale oder schwere Lasten sind sie nicht geeignet.

Kommissionierstapler und Order Picker – für die Kommissionierung in der Höhe

Wenn nicht nur Paletten ein- und ausgelagert, sondern Aufträge aus oberen Regalebenen kommissioniert werden, kommen Kommissionierstapler zum Einsatz. Der Fahrer hebt mit der Kabine oder Plattform auf die entsprechende Ebene. So werden Wege verkürzt und die Pick-Leistung steigt.

Diese Bauart ist ideal für Ersatzteillager, Elektronik oder Pharmazie. Die Grenzen: geringere Fahrgeschwindigkeit, höhere Anforderungen an Sicherheit und Absturzsicherung, begrenzte Lastaufnahme.

Gegengewichtsstapler – flexibel, aber nicht für enge Gassen

Gegengewichtsstapler sind vielseitig und robust. Sie können im Hochregallager eingesetzt werden, wenn die Gänge breit genug sind und die Hubhöhe moderat bleibt. Ihr Gegengewicht ersetzt den hinteren Lastausgleich, was den Wendekreis vergrößert. Für enge Hochregalgassen sind sie meist zu breit.

Typische Einsatzgrenzen: Gangbreiten ab etwa 3,5 bis 4,0 Metern, Hubhöhen bis etwa 6 bis 7 Meter. Für schwere Lasten und Außenbereiche bleiben sie unschlagbar.

Vergleichstabelle: Bauarten und ihre Grenzen

Die Tabelle zeigt: Je höher die gewünschte Lagerdichte, desto spezialisierter muss der Stapler sein. Ein Universalgerät gibt es für das Hochregallager nicht.

Technische Grenzen im Detail

Resttragfähigkeit und Lastdiagramm

Jeder Stapler hat ein Lastdiagramm. Es zeigt, wie viel Gewicht bei welcher Hubhöhe und welchem Lastschwerpunkt sicher gehoben werden darf. Mit steigender Hubhöhe sinkt die Nutzlast. Wer diese Grenzen überschreitet, riskiert Umkippen, Mastbruch oder Regalschäden. Deshalb muss vor der Auswahl die schwerste Palette mit ihrem tatsächlichen Lastschwerpunkt bekannt sein.

Mastbauart und Sicht

Zwei-, Drei- oder Vierfachmasten bieten unterschiedliche Freihub- und Sichtverhältnisse. Ein Mast mit großem Freihub ist in Regalen mit niedrigen Querträgern wichtig. Gleichzeitig darf die Sicht auf die Gabelspitzen nicht zu stark eingeschränkt werden. Kamerasysteme und Laserpointer helfen bei der Positionierung in großer Höhe.

Bodenbeschaffenheit und Regalgenauigkeit

Hochregale verzeihen keine unebenen Böden. Unebenheiten führen zu Schwingungen, die sich mit der Hubhöhe verstärken. Die Norm EN 15620 beschreibt Toleranzen für Regale und Böden. Vor dem Kauf sollte ein Vermessungsprotokoll vorliegen.

Energie und Einsatzdauer

Im Mehrschichtbetrieb ist die Energieversorgung ein limitierender Faktor. Blei-Säure-Batterien benötigen lange Ladezeiten und Wartung. Lithium-Ionen-Batterien, wie sie BYD für Flurförderzeuge anbietet, lassen sich zwischendurch laden und sind wartungsfrei. Das erhöht die Verfügbarkeit, besonders im Hochregallager, wo Stillstand teuer ist.

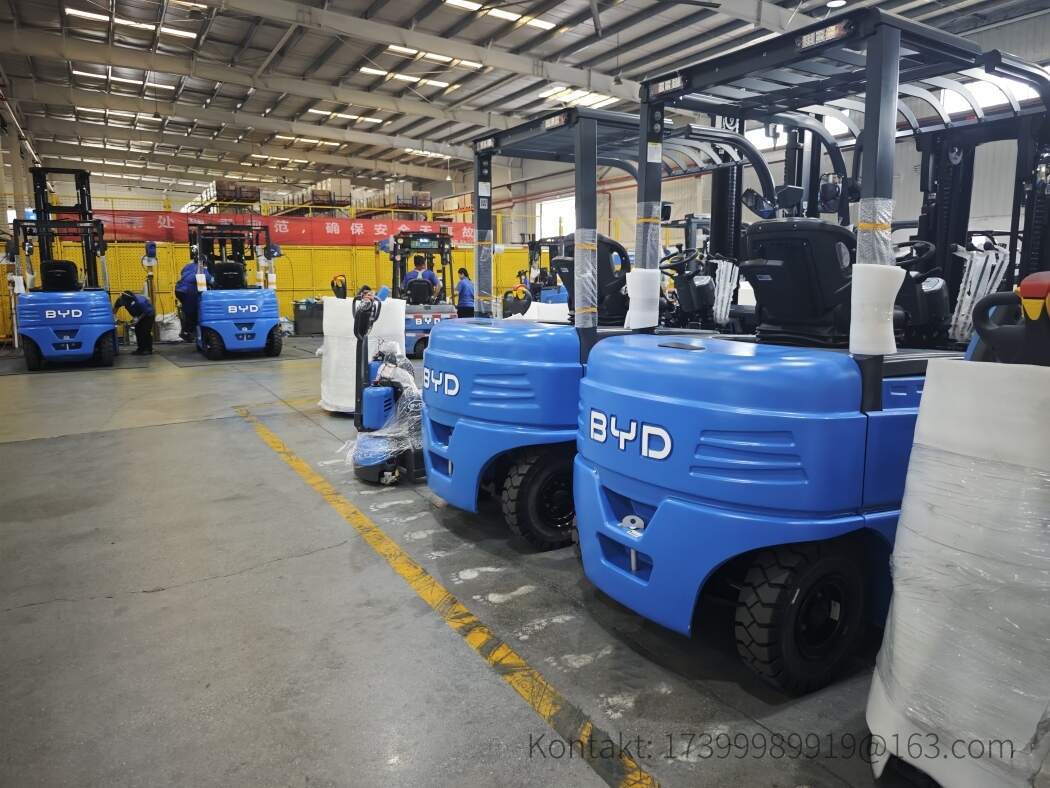

BYD Lithium-Technologie: Mehr Freiheit im Hochregallager

Elektrostapler sind im Lager Standard. Doch die Batterie entscheidet über den tatsächlichen Nutzen. BYD setzt auf Lithium-Eisenphosphat (LiFePO4), das für hohe Sicherheit, lange Lebensdauer und Schnellladefähigkeit steht. Für Hochregallager ergeben sich konkrete Vorteile:

• Gelegenheitsladung statt Batteriewechsel: In Pausen oder am Schichtende wird geladen.
• Konstante Leistung bis zu niedrigem Ladezustand.
• Keine Säure, keine Gasung, geringere Wartungskosten.
• Längere Lebensdauer und planbare Total Cost of Ownership.

Wer seine Hochregallager-Flotte auf BYD Lithium umstellt, gewinnt Zeit, Platz und Flexibilität. Der Wegfall des Batterieraums und der Wechselzeiten ist besonders in dicht bebauten Lagern ein Vorteil.

Auswahlplan in sieben Schritten

• 1. Anforderungen erfassen: Höhe, Last, Lastschwerpunkt, Regalart, Gangbreite, Boden, Temperatur.
• 2. Umschlagshäufigkeit bestimmen: Anzahl Paletten pro Stunde und Schicht.
• 3. Bauart eingrenzen: Schubmast, VNA, Stacker, Kommissionierer oder Gegengewicht.
• 4. Lastdiagramm prüfen: Resttragfähigkeit bei maximaler Hubhöhe.
• 5. Energiekonzept wählen: Lithium oder Blei, Ladeinfrastruktur, Schichtmodell.
• 6. Sicherheit bewerten: Assistenzsysteme, Personenschutz, Regalabstand.
• 7. Wirtschaftlichkeit rechnen: Anschaffung, Wartung, Energie, Ausfallzeiten.

Ein guter Auswahlplan berücksichtigt nicht nur den Preis, sondern die Gesamtkosten über die Nutzungsdauer. Oft ist das scheinbar teurere Lithium-System wirtschaftlicher, weil es weniger Wartung und Stillstand verursacht.

Sicherheit und Normen im Hochregallager

Die DGUV Vorschrift 68 und die EN 1726-1 regeln den sicheren Betrieb von Flurförderzeugen. Dazu gehören regelmäßige Prüfungen, Unterweisungen und die Einhaltung der Lastdiagramme. In Hochregallagern kommen weitere Punkte hinzu:

• Absturzsicherung für Fahrer, die mit der Kabine hochfahren.
• Regalabstand und Anfahrschutz.
• Geschwindigkeitsbegrenzung in Gassen.
• Kamera- und Assistenzsysteme für die Höhenpositionierung.
• Notruf und Kollisionsvermeidung.

Sicherheit ist kein Zusatz, sondern Voraussetzung für die Zulassung und den Versicherungsschutz.

Praktische Tipps für die Beschaffung

• Immer eine Probefahrt im realen Lager durchführen, nicht nur auf dem Hof.
• Das Lastdiagramm mit der schwersten realen Last abgleichen.
• Boden- und Regaltoleranzen vorher messen lassen.
• Fahrer früh einbeziehen: Sie kennen die kritischen Stellen.
• Bei Lithium auf zertifizierte Systeme und Brandschutzkonzept achten.
• Wartungsvertrag und Ersatzteilversorgung vertraglich sichern.
• Gesamtkosten über 5 bis 8 Jahre vergleichen.

Fazit: Die richtige Bauart entscheidet über die Grenzen

Der Stapler für das Hochregallager ist kein Standardprodukt. Jede Bauart hat ihre Stärken und klare Grenzen. Schubmaststapler sind flexibel, VNA-Fahrzeuge maximieren die Dichte, Stacker sind wirtschaftlich, Kommissionierer steigern die Pick-Leistung und Gegengewichtsstapler bleiben universal. Entscheidend ist die genaue Analyse von Höhe, Last, Gangbreite und Energiebedarf.

Wer früh auf Elektroantrieb und moderne Lithium-Technologie setzt, schafft die Basis für ein zukunftsfähiges Hochregallager. Für Beratung, globale Lieferung und BYD Lithium-Lagertechnik kontaktieren Sie uns unter info@bydfork.com.
