Der Wenderadius ist eine der wichtigsten Kennzahlen für den sicheren und effizienten Einsatz von Gabelstaplern. Ob in engen Lagerhallen oder beim Umschlag auf engem Raum – wer den Wenderadius seines Staplers genau kennt, kann Unfälle vermeiden und die Produktivität steigern. In dieser Schritt-für-Schritt-Anleitung zeigen wir Ihnen, wie Sie den Wenderadius eines Staplers berechnen – praxisnah, mit Formeln und Beispielen. Als führender Anbieter von Elektrostaplern mit BYD-Lithiumbatterien wissen wir, worauf es ankommt.
Schritt 1: Grundlagen und Begriffe klären
Bevor Sie mit der Berechnung beginnen, sollten Sie die wichtigsten Begriffe verstehen. Der Wenderadius (auch Wendekreisradius) ist der Radius des kleinsten Kreises, den das Fahrzeug bei Volleinschlag der Lenkung beschreibt. Man unterscheidet zwischen dem inneren und dem äußeren Wenderadius. Der äußere Wenderadius ist der Abstand von der Kreismitte zum äußersten Punkt des Staplers (z. B. Gabelspitze oder Heck). Der innere Wenderadius ist der Abstand zur inneren Fahrzeugkante.
Tipp: Hersteller geben oft den Wendekreis (Durchmesser) an. Teilen Sie diesen Wert durch 2, um den Radius zu erhalten.
Warnung: Verwechseln Sie nicht den statischen Wenderadius (bei stehendem Fahrzeug) mit dem dynamischen Wenderadius (bei fahrendem Fahrzeug). Dynamische Effekte wie Fliehkraft können den tatsächlichen Platzbedarf vergrößern.
Schritt 2: Fahrzeugdaten und Geometrie erfassen
Um den Wenderadius zu berechnen, benötigen Sie folgende Daten:
- Achsstand (L): Abstand zwischen Vorder- und Hinterachse
- Spurweite (B): Abstand zwischen den Rädern einer Achse
- Lenkeinschlag (δ): maximaler Radeinschlagwinkel
- Überhang vorne und hinten
- Reifenart und -größe
Diese Daten finden Sie im Datenblatt des Staplers oder beim Hersteller. Bei BYD-Elektrostaplern sind alle relevanten Maße in der technischen Dokumentation enthalten.
Warnung: Rechnen Sie niemals mit geschätzten Werten. Ein falscher Achsstand kann zu einem gefährlichen Fehler führen.
Schritt 3: Relevante Formeln verstehen
Für die Berechnung des Wenderadius können Sie eine vereinfachte Formel verwenden, die auf dem Einspurmodell basiert:
R = L / tan(δ) + B/2
Dabei ist R der Wenderadius (Mitte Hinterachse), L der Achsstand, δ der Lenkeinschlag und B die Spurweite. Diese Formel liefert eine gute Näherung. Für den äußeren Wenderadius addieren Sie noch den Überhang und die halbe Fahrzeugbreite.
Eine genauere Formel für den äußeren Wenderadius lautet:
R_außen = √( (L / tan(δ))² + (B/2 + Überhang)² )
Tipp: Nutzen Sie für die Praxis die Herstellerangaben. Diese sind meist genauer als eine grobe Überschlagsrechnung.
Schritt 4: Messung in der Praxis durchführen
Wenn keine Herstellerdaten vorliegen, können Sie den Wenderadius auch direkt messen. Gehen Sie wie folgt vor:
- Suchen Sie eine ebene, saubere Fläche mit festem Untergrund.
- Markieren Sie einen Startpunkt und fahren Sie mit Volleinschlag eine vollständige Kreisel.
- Markieren Sie die äußerste Spur (z. B. mit Kreide oder Pylonen).
- Messen Sie den Abstand von der Kreismitte zur äußeren Markierung.
Warnung: Führen Sie die Messung nur mit ausreichend Sicherheitsabstand und ohne Personen im Gefahrenbereich durch. Tragen Sie Sicherheitsschuhe und einen Helm.
Schritt 5: Berechnung mit Beispiel
Nehmen wir einen typischen Elektrostapler mit folgenden Daten:
| Parameter | Wert |
|---|---|
| Achsstand (L) | 1,8 m |
| Spurweite (B) | 1,0 m |
| Lenkeinschlag (δ) | 80° |
| Überhang hinten | 0,5 m |
| Fahrzeugbreite | 1,2 m |
Berechnung:
tan(80°) ≈ 5,67
R = 1,8 / 5,67 + 1,0/2 = 0,317 + 0,5 = 0,817 m (Radius Mitte Hinterachse)
Für den äußeren Wenderadius addieren wir den hinteren Überhang und die halbe Fahrzeugbreite:
R_außen ≈ 0,817 + 0,5 + 0,6 = 1,917 m
Der Stapler benötigt also einen Wendekreis mit einem Radius von etwa 1,92 m. Das entspricht einem Durchmesser von ca. 3,83 m.
Schritt 6: Einflussfaktoren und Toleranzen berücksichtigen
In der Realität wird der Wenderadius durch verschiedene Faktoren beeinflusst:
- Beladung: Schwerlasten verändern die Reifenverformung und den Schwerpunkt.
- Reifen: Luftreifen verformen sich stärker als Vollgummireifen.
- Bodenbeschaffenheit: Unebenheiten oder Schmutz können den Radius vergrößern.
- Geschwindigkeit: Bei höherer Geschwindigkeit kann das Fahrzeug ausbrechen.
Tipp: Planen Sie immer einen Sicherheitszuschlag von mindestens 10–15 % ein.
Warnung: Unterschätzen Sie nicht den Platzbedarf bei Kurvenfahrt mit angehobener Last. Hier kann der Stapler kippen.
Schritt 7: Ergebnisse interpretieren und dokumentieren
Dokumentieren Sie den berechneten Wenderadius in Ihren Betriebsanweisungen und Arbeitsplatzbeschreibungen. Erstellen Sie eine Skizze der Fahrwege und prüfen Sie, ob ausreichend Platz für Begegnungsverkehr und Rangieren vorhanden ist.
Vergleichen Sie den Wenderadius mit den örtlichen Gegebenheiten. Ein Stapler mit einem äußeren Wenderadius von 1,92 m benötigt in einer Halle mit 3 m breiten Gängen ausreichend Rangierfläche. Bei sehr engen Verhältnissen sind Stapler mit besonders kleinem Wenderadius – wie bestimmte BYD-Modelle – die bessere Wahl.
Schritt 8: Optimierung und Auswahl des richtigen Staplers

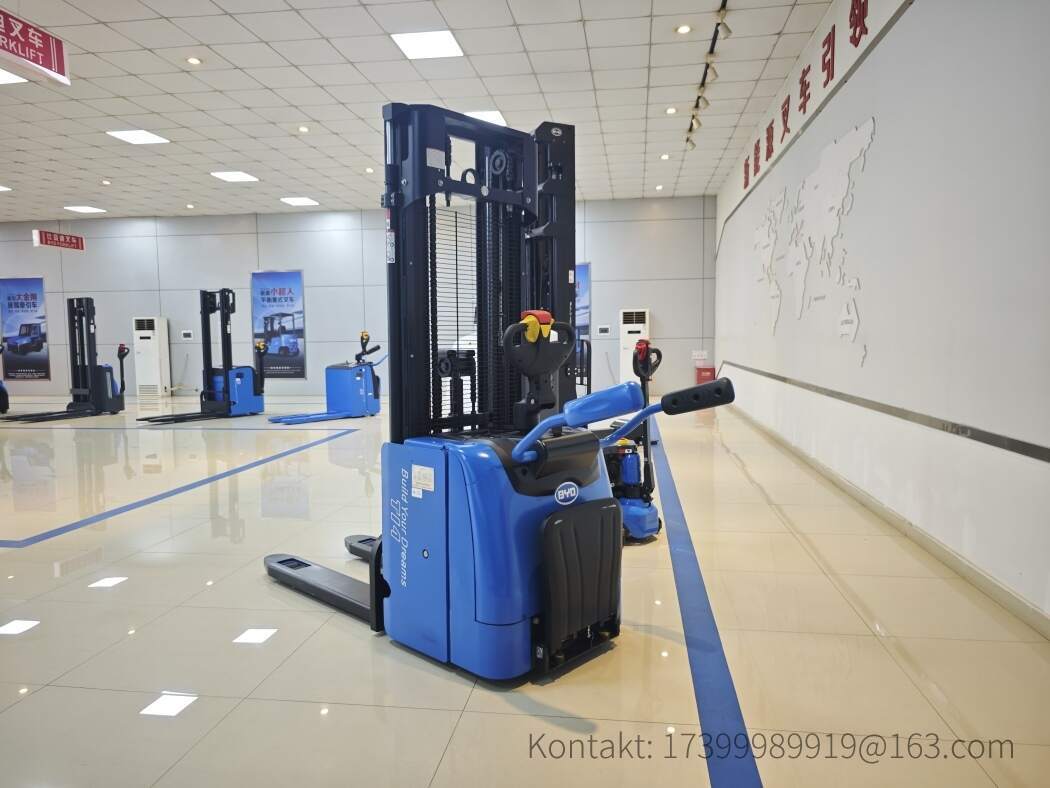

Wenn Ihr aktueller Stapler zu viel Platz benötigt, sollten Sie über einen Wechsel nachdenken. Moderne Elektrostapler mit Lithium-Ionen-Technologie von BYD zeichnen sich durch kompakte Bauweise und enge Wenderadien aus. Sie sind ideal für enge Lagerhallen und ermöglichen effizientes Arbeiten auf kleinem Raum.
Bei der Auswahl sollten Sie nicht nur den Wenderadius, sondern auch die Gesamthöhe, die Hubkraft und die Batterieleistung berücksichtigen. BYD-Lithiumbatterien bieten eine hohe Energiedichte und kurze Ladezeiten, was die Produktivität zusätzlich steigert.
Tipp: Fordern Sie eine Probefahrt an, um den Wenderadius in Ihrer eigenen Umgebung zu testen.
Zusammenfassung
Die Berechnung des Wenderadius ist ein wesentlicher Schritt für die sichere und effiziente Nutzung von Gabelstaplern. Mit den hier gezeigten Schritten können Sie den Radius selbst ermitteln und Ihr Lager entsprechend planen. Denken Sie immer an Sicherheitszuschläge und prüfen Sie die Herstellerangaben.
Für weitere Informationen zu Elektrostaplern und BYD-Lithiumbatterien kontaktieren Sie uns bitte unter info@bydfork.com.
