Der Wenderadius von Staplern ist eine der wichtigsten Kenngrößen für die Lagerplanung, die Sicherheit und die Effizienz beim innerbetrieblichen Transport. Ob Sie einen neuen Gabelstapler anschaffen, Ihr Lagerlayout optimieren oder die Anforderungen an Regalgänge prüfen – die korrekte Berechnung des Wenderadius ist unerlässlich. In diesem Artikel zeigen wir Ihnen in sieben Schritten, wie Sie den Wenderadius von Staplern richtig berechnen – praxisnah, mit Formeln, Tipps und Warnungen. Dabei betrachten wir auch moderne Elektrostapler mit Lithium-Ionen-Batterie, wie sie von BYD für die Intralogistik angeboten werden.
Schritt 1: Grundbegriffe klären – Was ist der Wenderadius?
Bevor Sie rechnen, müssen Sie die Begriffe unterscheiden:
- Wenderadius (äußerer): Der Radius des kleinsten Kreises, den die äußerste Fahrzeugkante bei Volleinschlag beschreibt.
- Innerer Wenderadius: Der Radius der inneren Spur, meist an der Innenseite des hinteren Rades.
- Wendekreis (Wendekreisdurchmesser): Der Durchmesser des äußeren Wendekreises. Hersteller geben oft diesen Wert an.
- Achsabstand: Abstand zwischen Vorder- und Hinterachse.
- Lenkwinkel: Der maximale Einschlagwinkel der gelenkten Räder.
Tipp: Viele Hersteller geben den Wendekreis an, nicht den Radius. Teilen Sie den Wendekreis durch 2, um den äußeren Wenderadius zu erhalten.
Warnung: Verwechseln Sie nicht den Wenderadius mit dem Wendekreis. Ein Wendekreis von 3.000 mm entspricht einem Radius von 1.500 mm.
Schritt 2: Technische Daten des Staplers ermitteln
Sammeln Sie alle relevanten Daten aus dem Datenblatt oder messen Sie direkt am Fahrzeug. Sie benötigen:
- Achsabstand (L) in mm
- Spurweite (B) in mm (Abstand zwischen den Rädern einer Achse)
- Maximaler Lenkwinkel (α) in Grad
- Überhang vorne und hinten (falls relevant)
- Reifengröße und -typ
- Herstellerangabe zum Wendekreis (falls vorhanden)

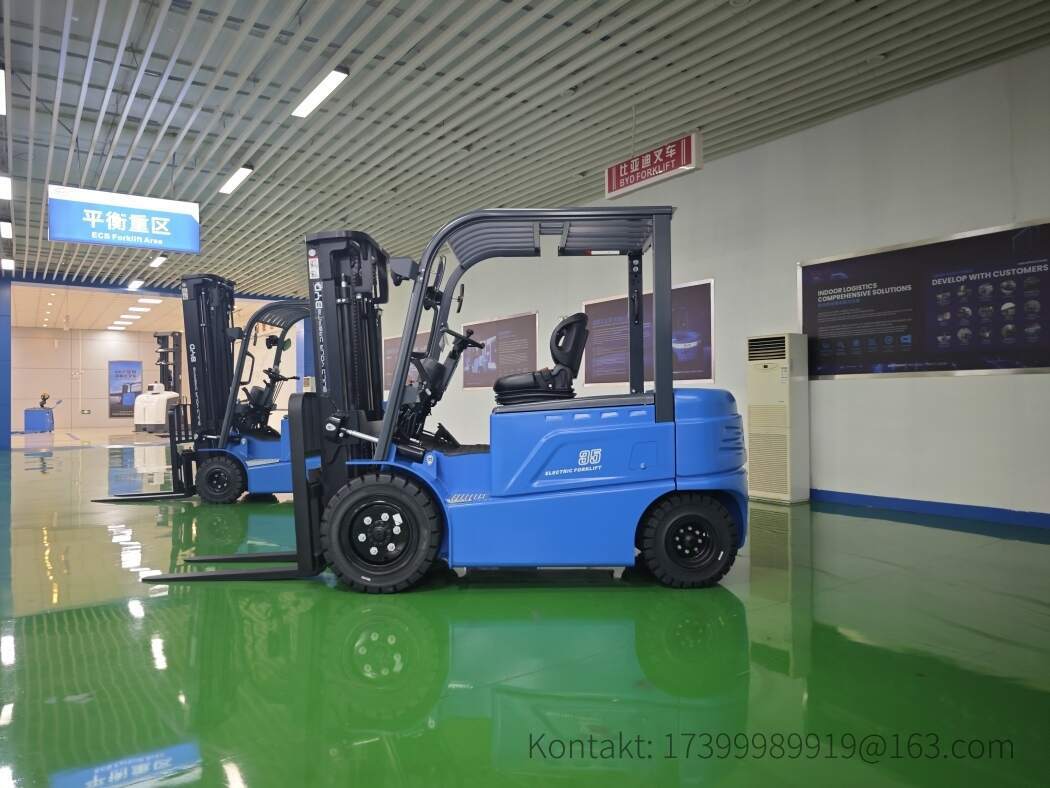

Bei Elektrostaplern von BYD mit Lithium-Eisenphosphat-Batterie sind die Abmessungen oft kompakt, was den Wenderadius reduziert. Dennoch sollten Sie die exakten Werte aus dem technischen Handbuch entnehmen.
Tipp: Wenn keine Daten verfügbar sind, messen Sie den Wendekreis praktisch: Markieren Sie den Wendepunkt, drehen Sie den Stapler um 360° und messen Sie den Durchmesser der äußersten Spur.
Warnung: Messen Sie immer im beladenen Zustand oder gemäß den Herstellerbedingungen, da sich der Wenderadius durch Last ändern kann.
Schritt 3: Äußeren Wenderadius mit Formel berechnen
Für eine überschlägige Berechnung des äußeren Wenderadius (R_außen) können Sie folgende Formel verwenden:
R_außen ≈ (L / sin(α)) + (B / 2)
Dabei ist L der Achsabstand, α der maximale Lenkwinkel und B die Spurweite. Diese Formel liefert einen Näherungswert, der die äußerste Fahrzeugkante gut abschätzt.
Beispiel: Ein Stapler mit L = 1.800 mm, α = 30° und B = 1.000 mm:
R_außen ≈ (1.800 / sin(30°)) + (1.000 / 2) = (1.800 / 0,5) + 500 = 3.600 + 500 = 4.100 mm
Der äußere Wenderadius beträgt also etwa 4,1 m.
Tipp: Für genauere Werte ziehen Sie die Herstellerangaben heran oder nutzen Sie CAD-Software.
Warnung: Die Formel vernachlässigt den vorderen Überhang. Bei Staplern mit langen Gabeln kann der tatsächliche Radius größer sein.
Schritt 4: Inneren Wenderadius bestimmen
Der innere Wenderadius (R_innen) ist wichtig, um den Platzbedarf innerhalb der Kurve zu ermitteln. Er berechnet sich näherungsweise zu:
R_innen ≈ (L / tan(α)) - (B / 2)
Mit den Werten aus dem Beispiel:
R_innen ≈ (1.800 / tan(30°)) - 500 = (1.800 / 0,577) - 500 ≈ 3.120 - 500 = 2.620 mm
Der innere Radius beträgt also etwa 2,62 m.
Tipp: Der innere Wenderadius bestimmt, wie eng ein Stapler um Regale oder Hindernisse manövrieren kann.
Warnung: Bei knickgelenkten Staplern oder Schubmaststaplern gelten andere Formeln. Konsultieren Sie hierzu den Hersteller.
Schritt 5: Wendekreis und benötigte Gangbreite ableiten
Der Wendekreis (D) ergibt sich aus dem doppelten äußeren Wenderadius:
D = 2 * R_außen
Im Beispiel: D = 2 * 4.100 = 8.200 mm (8,2 m).
Die benötigte Gangbreite für eine 90°-Kurve lässt sich überschlägig mit der Faustformel berechnen:
Gangbreite ≈ R_außen + R_innen + Sicherheitszuschlag
Ein Sicherheitszuschlag von 300–500 mm wird empfohlen.
Für unser Beispiel: Gangbreite ≈ 4.100 + 2.620 + 400 = 7.120 mm (ca. 7,1 m).
Tipp: In der Praxis sollten Sie die Gangbreite eher großzügiger bemessen, besonders bei häufigem Rangieren.
Warnung: Unterschätzen Sie nicht den Platzbedarf bei nassen oder glatten Böden – der Bremsweg verlängert sich.
Schritt 6: Praktische Überprüfung im Lager
Nach der theoretischen Berechnung sollten Sie den Wenderadius in der Realität testen. Gehen Sie wie folgt vor:
- Markieren Sie den berechneten Wendekreis mit Kreide oder Klebeband auf dem Hallenboden.
- Fahren Sie mit dem Stapler (beladen) eine volle 360°-Kurve mit maximalem Lenkeinschlag.
- Messen Sie den tatsächlichen äußeren und inneren Radius nach.
- Vergleichen Sie die Werte mit Ihrer Berechnung und passen Sie die Planung an.
Tipp: Führen Sie den Test mit verschiedenen Beladungszuständen durch, da sich der Schwerpunkt und damit das Fahrverhalten ändern können.
Warnung: Achten Sie auf Hindernisse und Personen während des Tests. Sichern Sie den Bereich ab.
Schritt 7: Optimierung und Dokumentation
Dokumentieren Sie alle Messwerte und Berechnungen für zukünftige Projekte. Überlegen Sie, ob Sie durch folgende Maßnahmen den Wenderadius optimieren können:
- Einsatz von Staplern mit kleinerem Wendekreis, z. B. BYD Elektrostapler mit Lithium-Ionen-Technologie, die durch ihren kompakten Aufbau und den tiefen Schwerpunkt enge Kurven ermöglichen.
- Anpassung der Regalabstände oder Gangbreiten.
- Schulung der Fahrer für präzises Rangieren.
- Verwendung von Schubmaststaplern für sehr enge Gänge.
Tipp: Moderne Lithium-Stapler von BYD bieten oft einen um bis zu 10 % kleineren Wenderadius als vergleichbare Blei-Säure-Modelle, da die Batterie kompakter und leichter ist.
Warnung: Optimieren Sie nicht nur auf den Wenderadius, sondern berücksichtigen Sie auch Tragfähigkeit, Hubhöhe und Geschwindigkeit.
Beispieltabelle: Wenderadius verschiedener Staplermodelle
| Modell | Achsabstand (mm) | Lenkwinkel (°) | Wendekreis (mm) | Äußerer Radius (mm) |
|---|---|---|---|---|
| BYD ECB16 (Elektro) | 1.650 | 30 | 3.800 | 1.900 |
| BYD ECB20 (Elektro) | 1.750 | 30 | 4.100 | 2.050 |
| Standard Diesel 2t | 1.800 | 28 | 4.500 | 2.250 |
Die korrekte Berechnung des Wenderadius ist entscheidend für eine sichere und effiziente Lagerlogistik. Mit den oben genannten Schritten können Sie den Wenderadius Ihres Staplers präzise bestimmen und Ihre Lagerplanung optimieren. Für weitere Beratung zu Elektrostaplern und Lithium-Batterie-Flurförderzeugen kontaktieren Sie uns unter info@bydfork.com.
