Der Arbeitsgang beim Stapler: Breite richtig einplanen

Die Arbeitsgangbreite gehört zu den wichtigsten Planungsparametern in jedem Lager und jeder Produktionshalle. Wer sie zu knapp bemisst, bremst seine Stapler aus, riskiert Schäden an Regalen und Ware und verliert am Ende wertvolle Lagerfläche. Wer sie zu großzügig auslegt, verschenkt teuren Raum. Dieser Leitfaden zeigt, wie Sie den Arbeitsgang beim Stapler systematisch richtig einplanen – von der Norm über die Formel bis zur praktischen Optimierung mit moderner Elektro- und Lithium-Technologie.

Warum die Arbeitsgangbreite über die Lagerleistung entscheidet

Die Arbeitsgangbreite bestimmt, wie schnell ein Stapler in ein Regalfach ein- und auslagern kann, wie sicher der Fahrer rangiert und wie viel Fläche am Ende tatsächlich als Lagerplatz nutzbar bleibt. In einem konventionellen Blocklager liegt der Flächenanteil der Verkehrswege oft bei 30 bis 45 Prozent. Jeder Zentimeter, den Sie hier einsparen, wird unmittelbar zu Stellfläche. Gleichzeitig sinkt bei zu engen Gängen die Umschlagleistung deutlich, weil der Fahrer häufiger rangieren muss und die Fahrgeschwindigkeit reduziert.

Die richtige Breite ist deshalb immer ein Kompromiss aus drei Größen: Sicherheit, Umschlagleistung und Flächeneffizienz. Eine saubere Planung beginnt nicht beim Regal, sondern beim Fahrzeug – und bei den Bewegungen, die darin tatsächlich stattfinden.

Grundbegriffe: Gang, Arbeitsgang und Verkehrsweg

In der Praxis werden die Begriffe häufig vermischt. Für die Planung ist die Trennung jedoch hilfreich:

• Verkehrsweg: Eine reine Fahrstraße für den Transport von A nach B, in der nicht eingelagert wird.
• Arbeitsgang: Ein Gang zwischen zwei Regalzeilen, in dem das Fahrzeug aktiv ein- und auslagert. Hier entsteht der höchste Platzbedarf, weil das Fahrzeug quer zur Fahrtrichtung arbeiten muss.
• Bedienungsgang: Der Bereich, den ein Stapler zum Anheben und Positionieren der Last unmittelbar vor einem Regalfeld benötigt.

Für die Berechnung ist fast immer der Arbeitsgang entscheidend, weil dort das Fahrzeug mit der Last in den Gang hineinragt und die tatsächlich benötigte Breite größer ist als die reine Fahrzeugbreite.

Die Formel: Arbeitsgangbreite richtig berechnen

Für Gegengewichtsstapler gilt in der Praxis eine einfache Grundformel, die sich an DIN 15185 und VDI 2199 anlehnt:

Arbeitsgangbreite = Fahrzeugbreite + 2 × Sicherheitsabstand + Zuschlag für Last und Rangierbewegung

Die benötigten Maße im Einzelnen

• Die Fahrzeugbreite finden Sie im Datenblatt – bei Gegengewichtsstaplern meist zwischen 1,10 und 1,50 Metern.
• Der Sicherheitsabstand liegt laut Norm bei rund 0,10 bis 0,20 Metern pro Seite.
• Der Rangierzuschlag berücksichtigt die Tatsache, dass der Stapler beim 90-Grad-Anfahren mit dem Heck ausschwenkt und die Gabelspitzen in den Gang ragen.

Berechnungsbeispiel

Ein Elektro-Vierradstapler mit 1,20 Metern Fahrzeugbreite und einer Last von 1.500 Kilogramm benötigt einen Arbeitsgang von rund 3,50 bis 3,80 Metern, wenn Paletten längs zur Fahrrichtung eingelagert werden. Bei einer Lagerung quer zur Fahrtrichtung wächst der Bedarf schnell auf 4,00 Meter und mehr. Werden dagegen schubmaststapler eingesetzt, reduziert sich die erforderliche Breite häufig auf 2,40 bis 2,90 Meter, weil die Last mit dem Mast in den Gang hineingezogen wird statt mit dem gesamten Fahrzeug.

Fahrzeugtypen und ihr Platzbedarf im Vergleich

Die Tabelle zeigt: Schon die Wahl des Fahrzeugtyps entscheidet über 30 bis 50 Prozent der benötigten Gangbreite – und damit über die gesamte Lagerkapazität.

Normen und Vorschriften, die Sie kennen sollten

Die wichtigsten Regelwerke in der deutschen Lagerplanung sind:

• DIN 15185: beschreibt unter anderem die Sicherheitsabstände zwischen Fahrzeug und Regal sowie die Mindestabstände in Arbeitsgängen.
• VDI 2199: liefert Hinweise zur Gestaltung von Lager- und Kommissionierbereichen.
• DGUV Vorschrift 68: regelt den Betrieb von Flurförderzeugen und die Anforderungen an Verkehrswege.
• DIN EN 15635: betrifft die Nutzung und Instandhaltung von Regalen – und damit auch den Schutz vor Anfahrschäden.

Diese Normen sind keine starre Vorschrift für jeden Quadratzentimeter, aber sie bilden den Rahmen, innerhalb dessen Sie planen sollten. Abweichungen müssen begründet und dokumentiert werden, etwa über eine Gefährdungsbeurteilung.

Begegnungsverkehr und Sicherheitsabstände

In Gängen, in denen mehrere Fahrzeuge verkehren, muss die Begegnung eingeplant werden. Fahren zwei Stapler aneinander vorbei, benötigen Sie die doppelte Fahrzeugbreite plus beidseitige Sicherheitsabstände – in der Praxis 4,50 bis 5,50 Meter. Alternativ können Sie Einbahnregelungen einführen, die deutlich weniger Fläche kosten und die Unfallgefahr senken.

Zusätzlich gilt: Zwischen Regal und Fahrzeug sollte ein Spalt von mindestens 0,10 Meter bleiben, damit weder Fahrzeug noch Ladungsträger am Regal streifen. Bei Kommissioniergängen mit Fußgängerverkehr kommen weitere 0,50 bis 0,80 Meter hinzu.

Kurven, Kreuzungen und Bodenbelag

Die Gangbreite ist nur ein Teil der Rechnung. In Kurven und an Kreuzungen muss das Fahrzeug Heckausschwenk und Lastüberhang berücksichtigen. Besonders bei Gegengewichtsstaplern schwenkt das Heck beim Einschlagen deutlich aus – planen Sie hier mindestens 0,50 Meter zusätzliche Breite ein.

Auch der Bodenbelag beeinflusst die Gänge: Unebenheiten verlangsamen die Fahrt, der Fahrer korrigiert häufiger und braucht mehr Platz. Ein ebener, beschichteter Boden, wie er in modernen Hallen Standard ist, erlaubt engere Gänge und höhere Geschwindigkeiten.

Praxis-Tipps zur Optimierung der Gangbreite

• Fahrzeugtyp prüfen: Ein Schubmaststapler spart pro Gang oft 1,00 Meter gegenüber einem Gegengewichtsstapler. Bei 15 Gängen sind das 15 Meter Hallenbreite.
• Lastträger optimieren: Der Einsatz von Längspaletten oder schmaleren Behältern reduziert den Überhang.
• Regalhöhe und Gangbreite abwägen: Höhere Regale kosten weniger Grundfläche, benötigen aber oft breitere Gänge für die freie Sicht.
• Einbahnverkehr einführen: Das reduziert die benötigte Breite erheblich.
• Anfahrschutz verbauen: Rammschutz an Regalfüßen verhindert teure Schäden, kostet aber 0,10 bis 0,20 Meter Breite – planen Sie ihn von Anfang an ein.
• Testfahrt durchführen: Vor dem Regalaufbau sollten Sie mit dem Originalfahrzeug probieren, ob die geplante Breite in der Praxis funktioniert.

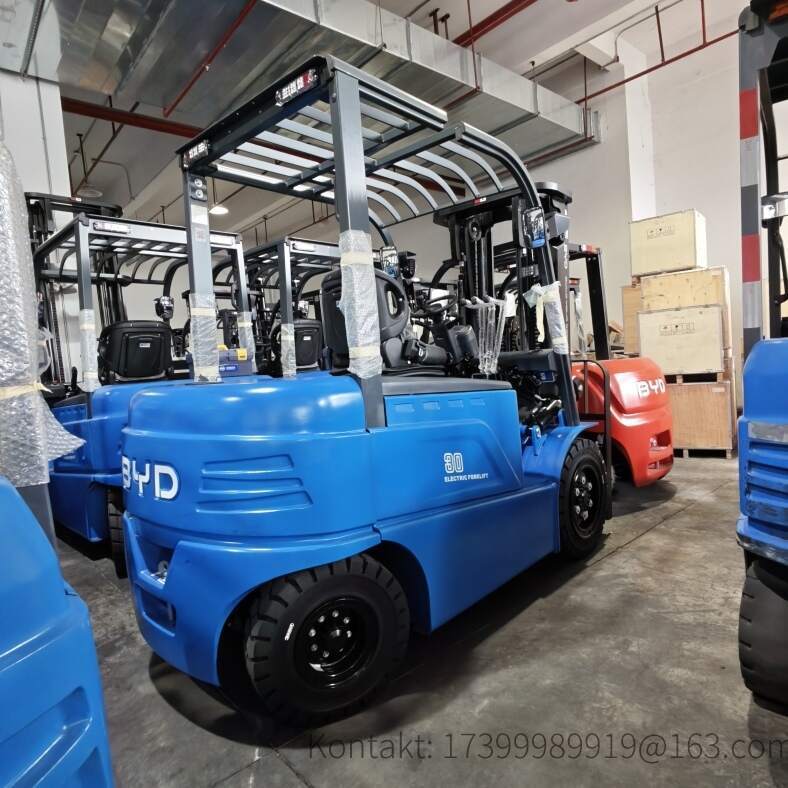

Elektrostapler mit Lithium-Technologie: BYD als Platzvorteil

Moderne Elektrostapler mit Lithium-Eisenphosphat-Batterie verändern die Planungsgrundlagen. BYD-Flurförderzeuge arbeiten mit wartungsfreien Lithiumbatterien, die per Gelegenheitsladung in kurzen Pausen nachgeladen werden können. Das bedeutet: keine Batteriewechselräume, keine Wasserbefüllung, keine Säurebelüftung und kein zusätzlicher Laderaum mit Sicherheitsabständen. Räume, die klassisch für Batteriewechsel und Ladetechnik reserviert waren, lassen sich als Regalfläche oder als Erweiterung des Arbeitsgangs nutzen.

Weil die Fahrzeuge ohne Gewichtsprobleme durch die Batteriebauweise oft kompakter ausfallen und sehr präzise Regelantriebe besitzen, sind sie gerade für engere Arbeitsgänge geeignet. Die gleichmäßige Gewichtsverteilung sorgt zudem für stabile Fahreigenschaften, was die benötigten Sicherheitszuschläge in der Praxis reduziert. Für Lagerbetreiber bedeutet das: mehr Lagerplätze pro Quadratmeter bei gleichzeitig niedrigeren Betriebskosten und weniger Wartungsaufwand.

Häufige Planungsfehler

• Die Gangbreite nur nach der Fahrzeugbreite planen und Heckausschwenk sowie Lastüberhang vergessen.
• Den Arbeitsgang mit dem Verkehrsweg verwechseln.
• Zukünftige Fahrzeugwechsel nicht einplanen – ein breiterer Stapler sprengt den Gang.
• Sicherheitsabstände zugunsten der Flächeneffizienz streichen.
• Fußgängerverkehr im Gang gar nicht berücksichtigen.
• Bodenunebenheiten und Anfahrschutz erst nach dem Regalaufbau einplanen.

Checkliste für Ihre Planung

• Fahrzeugtyp und -abmessungen festgelegt?
• Lastart, Lastträger und Überhang bekannt?
• Sicherheitsabstände nach DIN 15185 berücksichtigt?
• Begegnungsverkehr oder Einbahnregelung geklärt?
• Kurven, Kreuzungen und Rangierbereiche bemaßt?
• Bodenbelag und Anfahrschutz eingeplant?
• Erweiterungsreserve für die nächsten Jahre vorgesehen?
• Ladeinfrastruktur oder Gelegenheitsladung geklärt?

Fazit

Die Arbeitsgangbreite ist kein Nebenkriterium, sondern eine strategische Entscheidung. Wer sie richtig einplant, gewinnt Lagerfläche, steigert die Umschlagleistung und reduziert Unfälle und Schäden. Entscheidend sind die richtige Fahrzeugwahl, die saubere Anwendung der Normen und die Bereitschaft, moderne Antriebstechnik wie Lithium-Elektrostapler in die Planung einzubeziehen. So wird aus jedem Quadratmeter Halle ein Maximum an produktiver Lagerfläche.
