Die Tragfähigkeit eines Elektro-Staplers steht auf dem Typenschild – und wird in der Praxis trotzdem immer wieder falsch eingeschätzt. Der Grund: Die sogenannte Nenntragfähigkeit gilt nur unter ganz bestimmten Bedingungen, nämlich bei einem definierten Lastschwerpunkt, einer bestimmten Hubhöhe und einem serienmäßigen Hubgerüst. Sobald sich eines dieser Kriterien ändert, sinkt die tatsächlich sichere Last – oft dramatisch. Wer seine Stapler im Lager, in der Produktion oder im Umschlag täglich am Limit fährt, muss die real verfügbare Tragfähigkeit kennen und bestätigen können. Dieser Leitfaden zeigt, wie das systematisch gelingt.
Die Grundlagen: Nenntragfähigkeit, Lastschwerpunkt und Hubhöhe
Die Nenntragfähigkeit ist der Maximalwert, den der Hersteller für einen Elektro-Stapler angibt – beispielsweise 2.000 kg bei 500 mm Lastschwerpunkt. Der Lastschwerpunkt ist der Abstand zwischen der Vorderkante der Gabelzinken und dem Schwerpunkt der Last. Je weiter die Last von der Gabel entfernt liegt, desto größer wird das Kippmoment am Vorderachse und desto geringer die Resttragfähigkeit.
Hinzu kommt die Hubhöhe. Ein dreistufiges Hubgerüst mit großer Bauhöhe kann schon bei mittleren Hubhöhen deutlich weniger tragen als ein Duplex-Gerüst. Auch Anbaugeräte wie Klammern, Drehgeräte oder Seitenschieber verändern die Geometrie und kosten Tragfähigkeit – ihr Eigengewicht muss zusätzlich von der Nutzlast abgezogen werden.
Das Lastdiagramm richtig lesen
Jeder professionell ausgelieferte Stapler verfügt über ein Lastdiagramm, das entweder am Gerät oder im Betriebshandbuch zu finden ist. Es zeigt grafisch, welche Last bei welcher Hubhöhe und welchem Lastschwerpunkt noch zulässig ist. Wichtig ist, dass das Diagramm für das konkrete Gerät gilt: Für Elektro-Stapler mit BYD Lithium-Technologie gelten dieselben physikalischen Grundsätze wie für Blei-Säure-Geräte, allerdings mit dem Vorteil eines konstanten Schwerpunktgewichts: Die Lithium-Eisenphosphat-Batterie behält ihr Gewicht über den gesamten Ladezustand bei, während eine Bleibatterie durch Elektrolytverlust und Sulfatierung über die Lebensdauer leichter werden kann – ein Effekt, der die Standsicherheit schleichend verändert.
Resttragfähigkeit berechnen
Für die Praxis genügt meist eine überschlägige Rechnung. Die Faustformel lautet: Zulässige Last = Nenntragfähigkeit × (Nenn-Lastschwerpunkt / tatsächlicher Lastschwerpunkt). Diese Näherung ist konservativ und ersetzt nicht das Original-Lastdiagramm, liefert aber schnell eine Größenordnung. Bei Anbaugeräten ziehen Sie zusätzlich das Eigengewicht des Geräts vom Ergebnis ab und beachten den Lastversatz, den der Hersteller ausweist.
Praxis-Check: So bestätigen Sie die Tragfähigkeit Schritt für Schritt
Schritt 1 – Last und Gewicht ermitteln
- Ladehilfsmittel wiegen oder aus Unterlagen ablesen (Europalette ca. 25 kg, Gitterbox je nach Bauart 60–90 kg).
- Das Nettogewicht der Ware möglichst real erfassen, nicht schätzen – gerade bei Schüttgut, Werkzeugen und Maschinenteilen.
- Bei gemischten Ladungen gilt immer das schwerste Einzelteil für die Schwerpunktbetrachtung.
Schritt 2 – Lastschwerpunkt messen
Prüfen Sie, wie weit die Last über die Gabelzinken hinausragt. Standard-Europaletten haben einen Lastschwerpunkt von etwa 600 mm. Überlange Ware, Kabeltrommeln oder Werkzeugmaschinen können darüber liegen. Messen Sie im Zweifel mit einem Maßband vom Zinkenvorderkante bis zur Gewichtsmitte der Last.
Schritt 3 – Anbaugeräte und Batteriegewicht berücksichtigen
Anbaugeräte verändern die Tragfähigkeit zweifach: durch ihr Eigengewicht und durch die Verschiebung des Lastschwerpunkts nach vorn. Rechnen Sie beides ein. Beim Batteriegewicht gilt: Ein Elektro-Stapler ist mit einem definierten Gegengewichtsausgleich ausgelegt. Wird eine schwere Bleibatterie gegen eine leichtere Lithium-Batterie getauscht, muss der Hersteller dies freigeben – modernere BYD-Systeme sind bereits so konstruiert, dass sie die zulässige Tragfähigkeit exakt einhalten.
Schritt 4 – Standsicherheit und Hubgerüst prüfen
- Hubgerüst auf Risse, Verformungen und ausgeschlagene Rollen prüfen.
- Kippmoment bei maximaler Hubhöhe und ausgefahrenem Mast kritisch betrachten – besonders in Regalen mit geringer Gangbreite.
- Nur mit angehobener Last fahren, wenn dies ausdrücklich zulässig und die Fahrbahn eben ist.
Schritt 5 – Dokumentation und Prüfprotokoll
Bestätigen heißt dokumentieren. Halten Sie pro Arbeitsplatz schriftlich fest, welche Lasten mit welchem Schwerpunkt und welcher Hubhöhe bewegt werden. Ein Prüfprotokoll mit Datum, Prüfer, Messwerten und Resttragfähigkeit schützt im Schadensfall und ist Grundlage der jährlichen Unterweisung.
Tabelle: Typische Resttragfähigkeit in Abhängigkeit vom Lastschwerpunkt
| Lastschwerpunkt (mm) | Resttragfähigkeit bei 2.000 kg Nenntragfähigkeit (kg) | Praktisches Beispiel |
|---|---|---|
| 500 | 2.000 | Kompakte Ladungsträger, gleichmäßig beladen |
| 600 | 1.700 | Europalette mit leicht überstehender Ware |
| 700 | 1.400 | Gitterbox mit Schüttgut |
| 800 | 1.200 | Breite Maschinenteile, Langgut |
| 1.000 | 900 | Schwere Anbaugeräte, Betonformteile |
Die Werte sind beispielhaft und dienen der Orientierung. Maßgeblich ist immer das Lastdiagramm des konkreten Elektro-Staplers.
Relevante Normen und gesetzliche Anforderungen
In Europa regelt die DIN EN 3691-1 (bzw. die Nachfolgenormen der ISO 3691-Reihe) die Sicherheitsanforderungen an Flurförderzeuge. Hinzu kommen die Vorgaben der DGUV, die Betriebssicherheitsverordnung und die Unfallverhütungsvorschrift DGUV Vorschrift 68. Kernaussage aller Regelwerke: Der Betreiber muss sicherstellen, dass die zulässige Tragfähigkeit im Betrieb nicht überschritten wird. Dazu gehört eine dokumentierte Gefährdungsbeurteilung, die auch die Kombination aus Last, Lastschwerpunkt, Hubhöhe und Anbaugerät berücksichtigt.
Typische Fehler in der Praxis
- Es wird nur das Gewicht der Ware betrachtet, nicht der Lastschwerpunkt.
- Anbaugeräte werden gewichtsmäßig schlicht vergessen.
- Das Lastdiagramm wird für ein anderes Hubgerüst herangezogen.
- Nach einem Batteriewechsel wird die Tragfähigkeit nicht neu bewertet.
- Es wird mit angehobener Last und gekipptem Mast gefahren.
- Beschädigte oder verschmutzte Lastdiagramme werden nicht ersetzt.

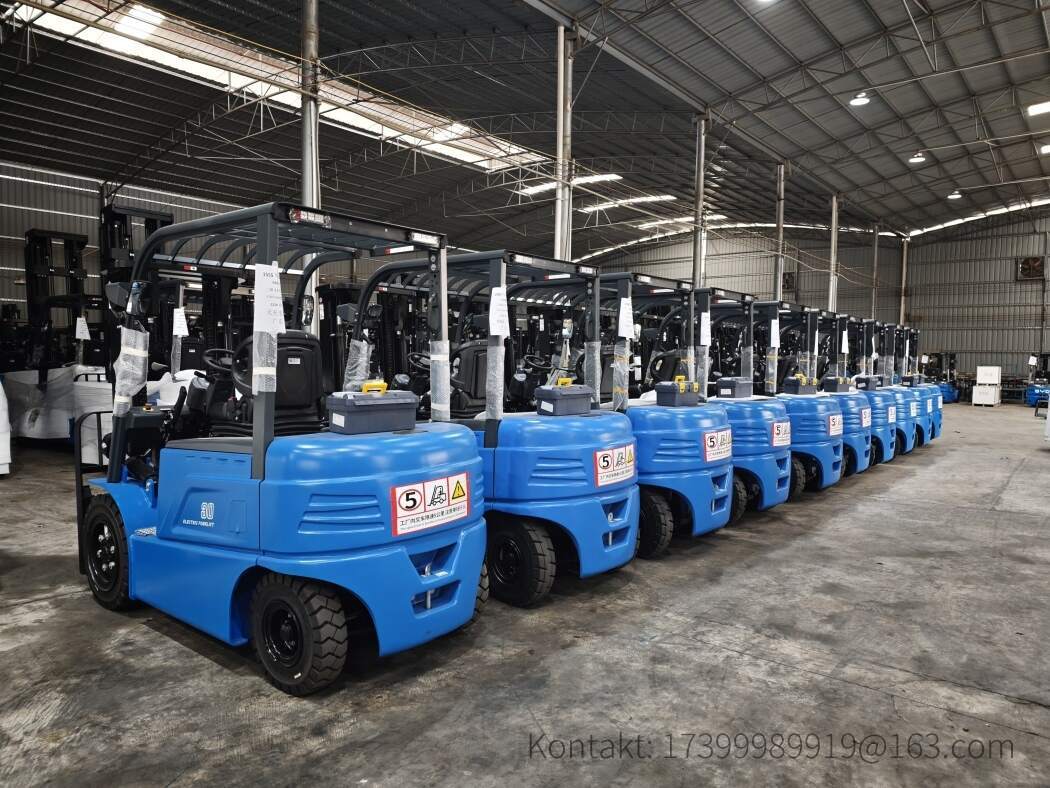

BYD Lithium-Technik: konstante Leistung bei voller Last
Elektro-Stapler mit BYD Lithium-Eisenphosphat-Technologie bieten im Tragfähigkeitskontext zwei praktische Vorteile. Erstens bleibt die Batterie über den gesamten Ladezustand hinweg leistungsstark – die Hub- und Fahreigenschaften brechen zum Schichtende nicht ein, was ein gleichmäßiges, kontrolliertes Lastverhalten ermöglicht. Zweitens entfällt das Nachfüllen von Wasser und der damit verbundene Gewichtsverlust; das Gegengewicht bleibt über die Lebensdauer konstant definiert. Für Betreiber bedeutet das verlässliche Tragfähigkeitsdaten im realen Betrieb und deutlich geringeren Wartungsaufwand.
Schulung und wiederkehrende Prüfungen
Die Tragfähigkeit lässt sich nur bestätigen, wenn die Fahrer sie kennen. Nach DGUV Vorschrift 68 sind Staplerfahrer vor dem ersten Einsatz und danach mindestens jährlich zu unterweisen. Nutzen Sie diese Unterweisung für einen konkreten Praxisbezug: Wiegeübungen, Nachmessen des Lastschwerpunkts, Lesen des Lastdiagramms am eigenen Gerät. Ergänzen Sie die jährliche Prüfung durch den befähigten Sachkundigen und dokumentieren Sie die Ergebnisse im Staplerheft.
Fazit
Die Tragfähigkeit eines Elektro-Staplers ist keine feste Zahl, sondern ein Ergebnis aus Gewicht, Lastschwerpunkt, Hubhöhe, Hubgerüst und Anbaugerät. Wer diese Faktoren systematisch erfasst, das Lastdiagramm ernst nimmt und die Ergebnisse dokumentiert, bestätigt die Tragfähigkeit in der Praxis zuverlässig – und vermeidet Unfälle, Regalschäden und teure Ausfälle. Bei Fragen zur richtigen Auslegung von BYD Lithium-Gabelstaplern und Anbaugeräten erreichen Sie unser Team jederzeit.
