Gabelstapler: Hubkraft an Rampen und Steigungen

Einleitung: Die unterschätzte Gefahr an Rampen und Steigungen

Gabelstapler sind für den horizontalen Lastentransport konzipiert. Sobald sie jedoch auf Rampen oder Steigungen eingesetzt werden, ändern sich die physikalischen Bedingungen dramatisch. Die Hubkraft, also die maximale Last, die sicher gehoben werden kann, nimmt ab. Viele Unfälle in Lagerhallen und auf Betriebsgeländen sind auf eine falsche Einschätzung der Restkapazität an Steigungen zurückzuführen. Dieser Artikel erklärt, warum die Hubkraft an Rampen und Steigungen abnimmt, wie Sie die reduzierte Kapazität berechnen und welche praktischen Maßnahmen Sie ergreifen können, um Sicherheit und Effizienz zu gewährleisten. Besonderes Augenmerk legen wir auf moderne Elektrostapler mit Lithium-Batterien, wie sie von BYD angeboten werden.

Physikalische Grundlagen: Warum die Hubkraft an Steigungen sinkt

Die Stabilität eines Gabelstaplers beruht auf dem sogenannten Stabilitätsdreieck. Die drei Eckpunkte sind die beiden Vorderräder und das Hinterachsgelenk. Solange der Schwerpunkt des Staplers inklusive Last innerhalb dieses Dreiecks liegt, bleibt der Stapler stabil. An Steigungen verschiebt sich der Schwerpunkt jedoch in Richtung der Neigung. Bei einer Bergauffahrt verlagert sich das Gewicht nach hinten, bei einer Bergabfahrt nach vorne. Zusätzlich wirkt die Hangabtriebskraft, die die Last vom Stapler wegzieht. Dadurch erhöht sich das Kippmoment, und die effektive Hubkraft reduziert sich.

Ein weiterer Faktor ist der Lastschwerpunkt. Standardmäßig wird die Nennhubkraft eines Gabelstaplers bei einem Lastschwerpunkt von 500 mm oder 600 mm gemessen. Wird die Last weiter vorne aufgenommen oder neigt sich der Stapler an einer Steigung, vergrößert sich der Abstand zwischen Last und Drehpunkt. Nach dem Hebelgesetz steigt das Moment, und die Last kann den Stapler zum Kippen bringen. Aus diesem Grund geben Hersteller in ihren Traglastdiagrammen an, wie sich die Hubkraft in Abhängigkeit von Lastschwerpunkt und Hubhöhe verringert.

Der Lastschwerpunkt und die Restkapazität

Der Lastschwerpunkt ist der Punkt, an dem das Gewicht der Last konzentriert wirkt. Bei genormten Paletten liegt er in der Mitte der Ladung, üblicherweise 500 mm von der Gabelzinke entfernt. Wenn Sie jedoch unregelmäßige Lasten transportieren, kann sich der Schwerpunkt verschieben. An Steigungen kommt eine zusätzliche dynamische Komponente hinzu: Die Neigung des Staplers bewirkt, dass der effektive Lastschwerpunkt weiter vom Drehpunkt entfernt liegt. Dadurch verringert sich die maximale Hubkraft. Die Formel für die reduzierte Hubkraft lautet vereinfacht:

Reduzierte Hubkraft = Nennhubkraft × (1 – (Steigung in % × Faktor))

Der Faktor hängt von der Bauart des Staplers und dem Lastschwerpunkt ab. In der Praxis geben Hersteller Tabellen heraus, aus denen Sie die reduzierte Hubkraft für verschiedene Steigungswinkel ablesen können. Eine grobe Orientierung bietet die folgende Tabelle:

Diese Werte sind Richtwerte und können je nach Stapler und Lastschwerpunkt abweichen. Im Zweifel sollten Sie immer die Betriebsanleitung Ihres Gabelstaplers konsultieren.

Richtlinien und Normen für den Einsatz an Rampen

Die Europäische Norm EN ISO 3691-1 sowie die DGUV Vorschrift 68 (früher BGV D27) regeln den sicheren Betrieb von Flurförderzeugen. Darin heißt es unter anderem, dass Gabelstapler nur auf Rampen eingesetzt werden dürfen, wenn diese für den Staplerbetrieb zugelassen sind und eine ausreichende Rutschsicherheit bieten. Zudem muss der Fahrer die reduzierte Hubkraft berücksichtigen. In den USA gilt die ANSI/ITSDF B56.1, die ähnliche Anforderungen stellt. Diese Normen schreiben vor, dass der Betreiber eine Gefährdungsbeurteilung durchführt und die Mitarbeiter entsprechend schult. Ein häufiger Fehler ist die Annahme, dass die Nennhubkraft des Staplers auch an Steigungen gilt. Das Gegenteil ist der Fall.

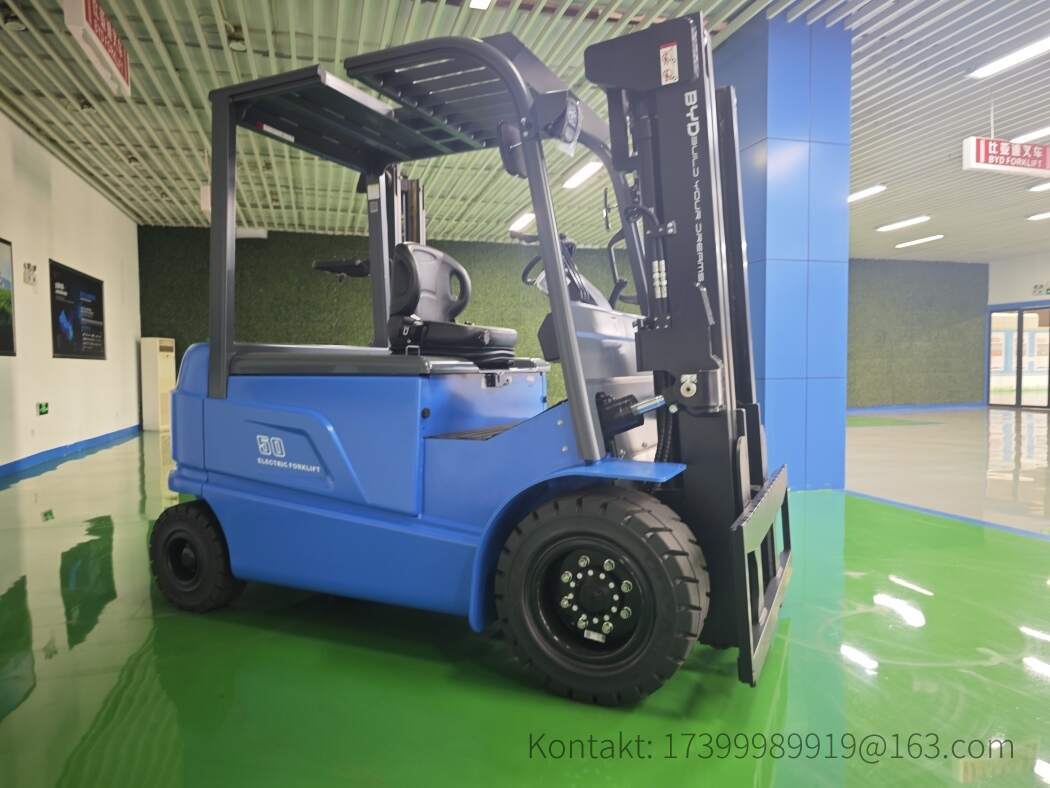

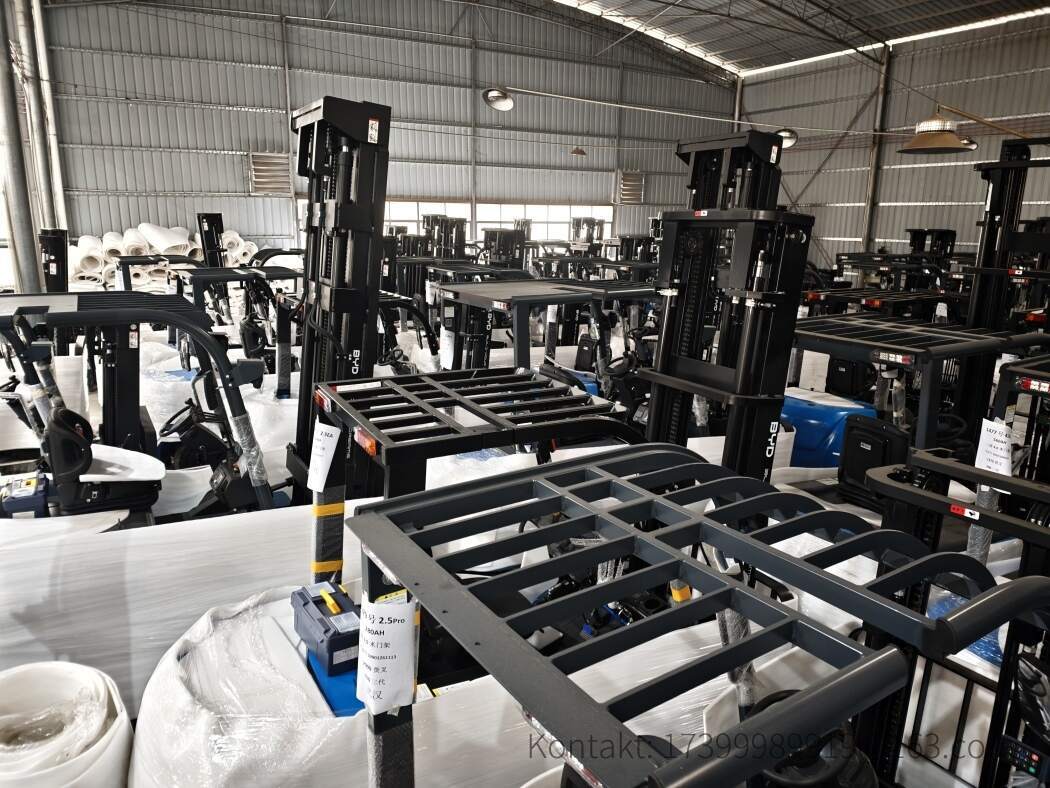

Ein weiterer wichtiger Punkt: Das Befahren von Rampen mit Last ist nur dann zulässig, wenn der Stapler dafür ausgelegt ist. Viele Elektrostapler haben eine begrenzte Steigfähigkeit. BYD Elektrostapler mit Lithium-Eisenphosphat-Batterien (LiFePO4) bieten aufgrund ihres niedrigen Schwerpunkts und der hohen Leistungsdichte eine gute Steigfähigkeit, dennoch gelten auch hier die physikalischen Grenzen.

Praktische Tipps für sicheres Fahren an Rampen und Steigungen

Um Unfälle zu vermeiden und die Effizienz zu steigern, sollten Sie folgende Tipps beachten:

• Last immer bergauf transportieren: Fahren Sie mit der Last bergauf, nicht bergab. So vermeiden Sie, dass die Last den Stapler hinunterzieht.
• Gabeln leicht anheben: Heben Sie die Gabeln nur so weit an, dass die Last den Boden nicht berührt (ca. 10–15 cm). Zu hohes Anheben erhöht den Lastschwerpunkt und reduziert die Stabilität.
• Langsam und gleichmäßig fahren: Vermeiden Sie abruptes Bremsen oder Beschleunigen. Die dynamischen Kräfte können den Stapler zum Kippen bringen.
• Steigungswinkel prüfen: Kennen Sie die maximale Steigung, die Ihr Stapler bewältigen kann. Diese finden Sie in den technischen Daten.
• Lastschwerpunkt beachten: Stellen Sie sicher, dass die Last sicher und mittig auf den Gabeln liegt. Verwenden Sie bei Bedarf Lastaufnahmemittel.
• Rampen sauber halten: Öl, Wasser oder Schmutz erhöhen die Rutschgefahr. Reinigen Sie Rampen regelmäßig.
• Schulung der Fahrer: Nur geschulte und autorisierte Fahrer dürfen Stapler bedienen. Regelmäßige Unterweisungen sind Pflicht.

Berechnung der reduzierten Hubkraft: Ein Beispiel

Angenommen, Ihr Gabelstapler hat eine Nennhubkraft von 2.000 kg bei 500 mm Lastschwerpunkt. Sie möchten eine Last von 1.500 kg eine Rampe mit 10 % Steigung hinauffahren. Laut Tabelle reduziert sich die Hubkraft um etwa 20 %. Das bedeutet, die effektive Hubkraft beträgt nur noch 1.600 kg (2.000 kg × 0,8). Die Last von 1.500 kg liegt knapp darunter, also wäre der Transport theoretisch möglich. Allerdings sollten Sie zusätzliche Sicherheitsreserven einplanen, da dynamische Effekte wie Bremsen oder Beschleunigen die Belastung erhöhen können. In der Praxis empfiehlt es sich, die Last weiter zu reduzieren oder eine flachere Route zu wählen.

Bei Elektrostaplern mit Lithium-Batterien bleibt die Leistung während des gesamten Entladevorgangs konstant. Das ist ein Vorteil gegenüber Blei-Säure-Batterien, die mit sinkendem Ladezustand an Leistung verlieren. Dennoch sollte die Batterie ausreichend geladen sein, um genügend Drehmoment für Steigungen zu haben.

Besonderheiten bei BYD Elektrostaplern und Lithium-Batterien

BYD ist weltweit führend in der Entwicklung von Lithium-Eisenphosphat-Batterien (LiFePO4) für Flurförderzeuge. Diese Batterien zeichnen sich durch hohe Sicherheit, lange Lebensdauer und schnelle Ladung aus. Für den Einsatz an Rampen und Steigungen bieten sie entscheidende Vorteile:

• Konstante Leistung: Die Spannung bleibt bis zur Entladung stabil, wodurch der Stapler auch bei Steigungen volle Leistung bringt.
• Geringes Gewicht: Lithium-Batterien sind leichter als Blei-Säure-Batterien. Dadurch kann der Stapler kompakter gebaut werden, was die Stabilität erhöht.
• Wartungsfreiheit: Kein Nachfüllen von Wasser, keine Säure. Das reduziert Ausfallzeiten und erhöht die Verfügbarkeit.
• Umweltfreundlichkeit: Keine Emissionen, ideal für den Innenbereich und geschlossene Rampen.

BYD Elektrostapler sind für den globalen Markt konzipiert und erfüllen alle relevanten Sicherheitsstandards. Dennoch gilt: Auch der beste Stapler kann die Physik nicht überlisten. Die Hubkraft an Steigungen bleibt reduziert, und der Fahrer muss dies berücksichtigen.

Wartung und regelmäßige Prüfung

Die Sicherheit an Rampen hängt auch von der technischen Verfassung des Staplers ab. Überprüfen Sie regelmäßig:

• Bremsen und Reifen: Abgenutzte Reifen verringern die Traktion auf Rampen.
• Hubgerüst und Gabeln: Risse oder Verformungen können die Stabilität beeinträchtigen.
• Batterie und Ladegerät: Bei Lithium-Batterien regelmäßig den Ladezustand und die Zellspannung prüfen.
• Hydraulik: Undichtigkeiten oder Luft im System führen zu unkontrolliertem Absinken der Last.

Führen Sie die vorgeschriebenen wiederkehrenden Prüfungen (UVV) durch. Nur ein technisch einwandfreier Stapler kann die berechnete Hubkraft sicher gewährleisten.

Fazit: Sicherheit geht vor Effizienz

Die Hubkraft von Gabelstaplern an Rampen und Steigungen ist ein komplexes Thema, das sowohl physikalische als auch normative Aspekte umfasst. Wer die Grundlagen versteht und die Herstellerangaben beachtet, kann Unfälle vermeiden und gleichzeitig die Produktivität steigern. Moderne Elektrostapler mit Lithium-Batterien, wie sie BYD anbietet, bieten hier Vorteile durch konstante Leistung und hohe Zuverlässigkeit. Dennoch sollten Sie niemals die reduzierte Hubkraft ignorieren. Im Zweifel gilt: Lieber eine kleinere Last transportieren oder eine flachere Route wählen, als ein Risiko einzugehen.

Für weitere Informationen zu BYD Elektrostaplern und Lithium-Batterien kontaktieren Sie uns bitte unter info@bydfork.com.
