Wer einen Elektro-Stapler für Lager, Produktion oder Umschlag auswählt, stößt schnell auf zwei technische Kennzahlen, die in Prospekten oft nur am Rand auftauchen: den Wendekreis und die Arbeitsbreite. Beide Werte entscheiden darüber, wie viel Regalfläche Sie tatsächlich nutzen können, wie schnell Ihr Personal die Geräte bewegt und ob ein Fahrzeug überhaupt in eine bestehende Halle passt. Ein Stapler mit zu großem Wendekreis blockiert Gänge, erzwingt teure Umbauten oder bleibt schlicht in der Ecke stehen.
Dieser Leitfaden erklärt Ihnen Schritt für Schritt, was Wendekreis und Arbeitsbreite bedeuten, wie Sie beide Werte selbst überschlagen können und welche Rolle moderne Lithium-Technik dabei spielt. Am Ende finden Sie praktische Checklisten für die Auswahl und die Lagerplanung.
Was bedeuten Wendekreis und Arbeitsbreite konkret?
Der Wendekreis beschreibt die Kreisbahn, die ein Elektro-Stapler bei vollem Lenkeinschlag zurücklegt. Man unterscheidet den Innenwendekreis (die vom kurveninneren Punkt überstrichene Bahn) und den Außenwendekreis (die vom kurvenäußeren Punkt überstrichene Bahn). Für die Hallenplanung ist fast immer der Außenwendekreis maßgeblich, denn er bestimmt, wie viel Raum das Fahrzeug beim Drehen tatsächlich beansprucht.
Die Arbeitsbreite – häufig auch Gangbreite oder Arbeitsgangbreite genannt – ist die Breite des Verkehrswegs, die Sie benötigen, damit ein Stapler inklusive Last sicher ein-, aus- und umlagern kann. Sie ist keine reine Fahrzeuggröße, sondern ein Ergebnis aus Fahrzeuggeometrie, Lastabmessungen, Anbaugerät und Sicherheitszuschlägen.
Innen- und Außenwendekreis richtig lesen
Hersteller geben meist beide Werte an. Der Innenwendekreis ist kleiner und zeigt, wie eng das Fahrzeug um ein Hindernis herumkommt. Der Außenwendekreis ist der kritische Wert für Durchfahrten, Tore und Gangbreiten. Wichtig: Der Außenwendekreis wird ohne Last gemessen und bezieht sich häufig auf die Karosserie, nicht auf die überstehende Last oder die Gabelzinken. Bei langen Lasten kann der effektive Platzbedarf deutlich größer sein.
Der Wenderadius als Basiswert
Der Wenderadius ist der Radius der Kreisfahrt, der Wendekreis ist dessen doppelter Wert. Vereinfacht gilt:
Wendekreis = 2 x Wenderadius
Ein Fahrzeug mit 1.400 mm Wenderadius hat also einen Wendekreis von rund 2.800 mm. Diese einfache Beziehung hilft, Prospektwerte schnell einzuordnen, wenn ein Hersteller nur einen der beiden Werte nennt.
Wie die Arbeitsgangbreite berechnet wird
Die Arbeitsgangbreite (AST) ergibt sich nach gängiger Praxis aus dem Außenwendekreis des Fahrzeugs plus Sicherheitsabständen plus dem Platzbedarf der Last. Eine verbreitete Faustformel für symmetrisch beladene Gegengewichtsstapler lautet:
AST = Außenwendekreis + 2 x Sicherheitsabstand + Lastzuschlag
Als Sicherheitsabstand werden in der Praxis meist 100 bis 200 mm je Seite angesetzt. Der Lastzuschlag berücksichtigt Länge und Breite der transportierten Güter. Normen wie die VDI 2198 und die FEM-Richtlinien liefern detailliertere Rechenwege, insbesondere für Schubmast- und Schmalgangstapler.
| Fahrzeugtyp (Richtwert) | Wenderadius | Außenwendekreis | Typische Gangbreite |
|---|---|---|---|
| Kompaktstapler / Dreiseitenstapler | ca. 1.500-1.900 mm | ca. 3.000-3.800 mm | 1,6-2,0 m |
| schubmaststapler | ca. 1.700-2.200 mm | ca. 3.400-4.400 mm | 2,0-2,7 m |
| Dreirad-Gegengewichtsstapler 1,5 t | ca. 1.300-1.500 mm | ca. 2.600-3.000 mm | 3,2-3,6 m |
| Vierrad-Gegengewichtsstapler 1,5-2,0 t | ca. 1.450-1.700 mm | ca. 2.900-3.400 mm | 3,5-4,0 m |
Alle Werte sind Richtwerte und hängen von Reifen, Radstand, Spurweite, Lenkeinschlag und Anbaugerät ab. Prüfen Sie für die konkrete Planung immer das Datenblatt des gewählten Modells.
Welche Faktoren den Wendekreis beeinflussen
- Radstand: Je kürzer der Radstand, desto kleiner der Wendekreis. Kurze Fahrzeuge sind wendiger, kippen aber bei hoher Last leichter.
- Spurweite: Eine schmale Spur reduziert den Platzbedarf, verschlechtert jedoch die Standsicherheit.
- Lenkeinschlag: Der maximale Einschlagwinkel der gelenkten Achse bestimmt direkt den minimalen Radius.
- Antriebskonzept: Dreiräder und Fahrzeuge mit einzeln angetriebenen Rädern drehen enger als klassische Vierradstapler.
- Anbaugeräte: Zinkenverstellgeräte, Klammern oder Drehgeräte vergrößern die effektive Breite und Länge.
- Lastschwerpunkt: Je weiter vorn der Lastschwerpunkt liegt, desto länger wirkt das Fahrzeug im Kurvenbereich.
Elektroantrieb und kompakte Bauweise: der BYD-Vorteil
Moderne Elektro-Stapler mit Lithium-Eisenphosphat-Batterien (LFP) verändern die Planung grundlegend. Weil die Batterie kompakt und wartungsarm ist, entfallen Batteriewechselräume, Ladeinseln mit Lüftungstechnik und große Pufferflächen. Diese Flächen stehen wieder als Lagerfläche zur Verfügung – ein direkter wirtschaftlicher Effekt.

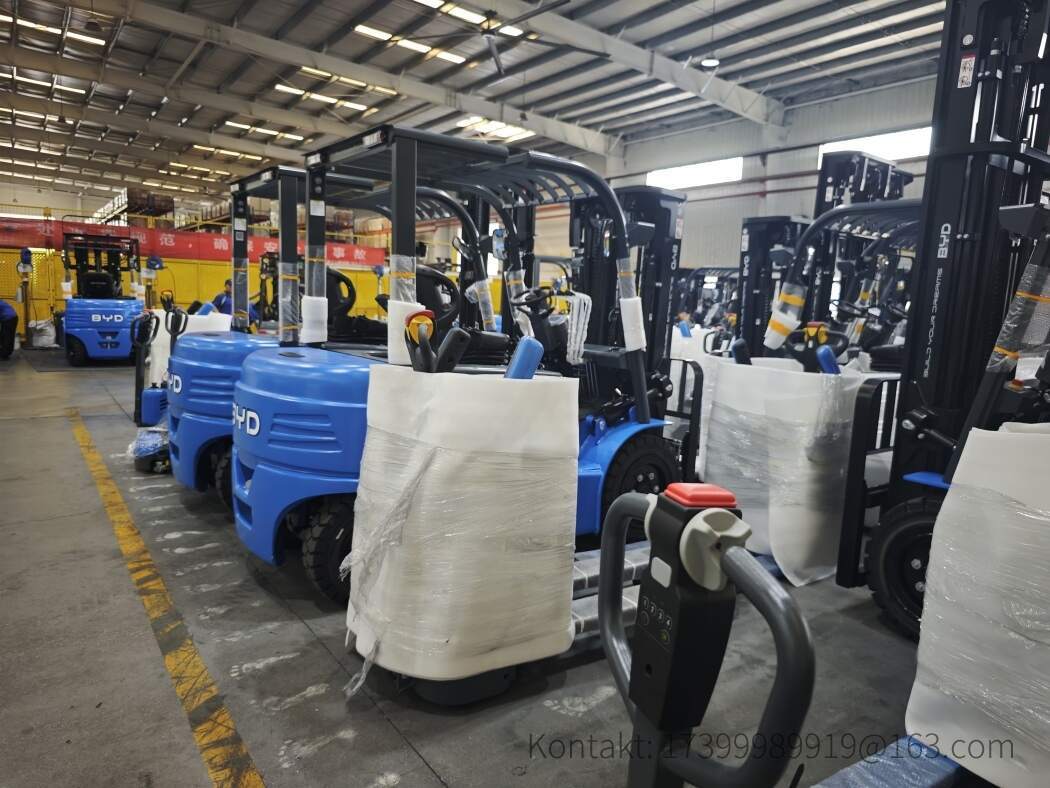

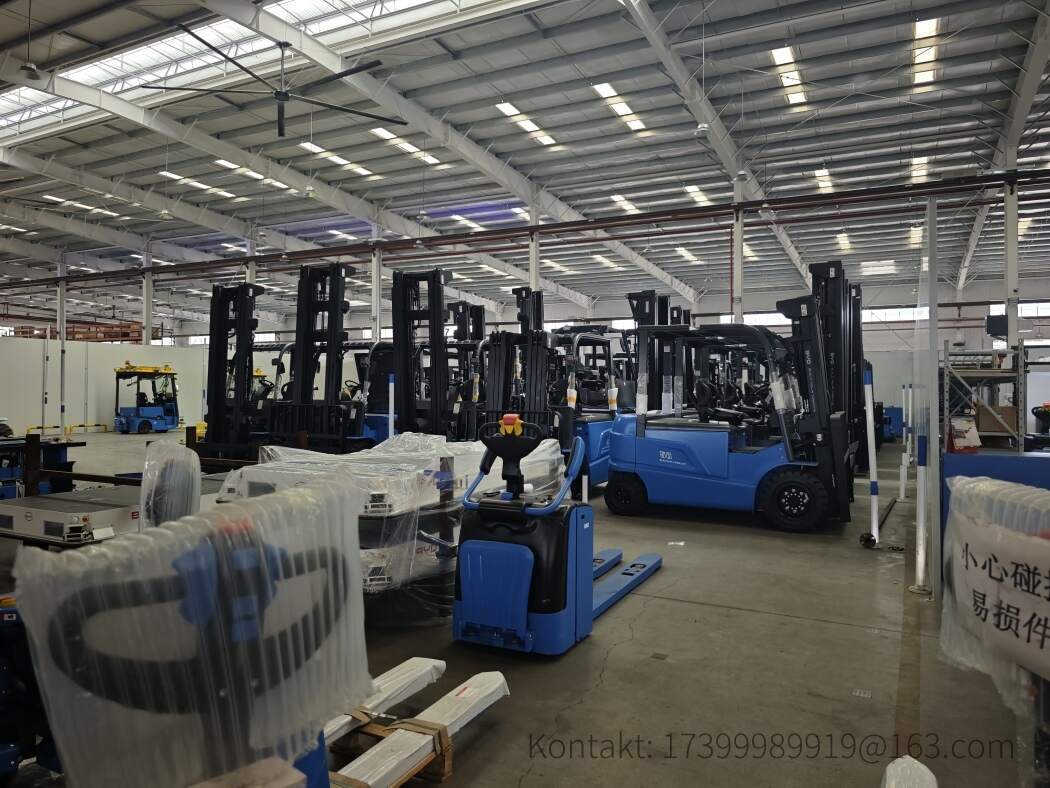

BYD setzt auf Lithium-Technologie mit integriertem Batteriemanagement und AC-Antrieb. Das Ergebnis sind Fahrzeuge mit konstant hoher Leistung über die gesamte Schicht, kurzen Ladezeiten und einer kompakten Chassis-Bauweise, die tendenziell kleinere Wendekreise ermöglicht als vergleichbare Blei-Säure-Modelle mit großem Batterieraum. Für Sie bedeutet das: mehr nutzbare Gangbreite, flexiblere Regalraster und geringere Umbaukosten.
Kurze Ladezeiten, mehr Bewegungsfreiheit
Ein weiterer Planungsvorteil: Zwischenladen ohne Batteriewechsel reduziert die Anzahl gleichzeitig benötigter Fahrzeuge. Weniger Fahrzeuge im Gang bedeuten weniger Engstellen und ein geringeres Risiko von Kollisionen in engen Arbeitsbereichen.
Praktische Tipps für die Auswahl
- Erst messen, dann kaufen: Ermitteln Sie die engste Stelle Ihrer Halle, die Torbreite und den Abstand zwischen Regalen. Rechnen Sie mit realen Werten, nicht mit Prospektidealen.
- Last mitdenken: Messen Sie die längste und breiteste Last, die künftig bewegt werden soll, und addieren Sie Sicherheitsreserven.
- Testfahrt fordern: Lassen Sie den Kandidaten unter echten Bedingungen im engsten Gang fahren – mit Last, nicht leer.
- Bodenbelag prüfen: Unebenheiten, Fugen und Rampen beeinflussen die tatsächliche Fahrspur und damit die benötigte Arbeitsbreite.
- Regalraster anpassen: Manchmal bringt eine geringfügige Änderung des Regalabstands mehr nutzbare Stellplätze als der Wechsel des Fahrzeugtyps.
- Schulung einplanen: Ein wendiges Fahrzeug nutzt nur, wer seine Grenzen kennt. Fahrerschulungen senken Schäden an Regalen und Fahrzeugen deutlich.
Häufige Planungsfehler
- Nur den Wenderadius statt des Außenwendekreises betrachten.
- Sicherheitsabstände und Lastüberstand ignorieren.
- Anbaugeräte bei der Breitenberechnung vergessen.
- Ladeinfrastruktur nicht in die Flächenplanung einbeziehen.
- Bestehende Hallen nicht neu vermessen, obwohl Regale umgestellt wurden.
Checkliste für die Lagerplanung
- Engste Durchfahrt und Torbreite notiert?
- Außenwendekreis des Wunschfahrzeugs bekannt?
- Lastabmessungen inklusive Reserve erfasst?
- Sicherheitsabstand von mindestens 100 mm je Seite eingeplant?
- Ladestrategie und Standzeiten geklärt?
- Testfahrt im realen Gang durchgeführt?
Fazit
Wendekreis und Arbeitsbreite sind keine Nebensächlichkeiten, sondern die Grundlage jeder wirtschaftlichen Lagerplanung mit Elektro-Staplern. Wer beide Werte kennt, richtig interpretiert und mit den realen Gegebenheiten der Halle abgleicht, spart Fläche, Zeit und Geld. Moderne Lithium-Fahrzeuge wie die BYD-Serie schaffen dabei zusätzliche Spielräume, weil sie kompakt gebaut sind und auf Batteriewechselräume verzichten.
Planen Sie Ihre nächste Anschaffung sorgfältig, messen Sie genau und lassen Sie sich fachlich beraten. So finden Sie das Fahrzeug, das perfekt in Ihre Gänge passt – und nicht umgekehrt.
