Die richtige Gangbreite im Lager entscheidet darüber, ob Ihre Stapler sicher manövrieren können, wie viel Stellfläche Sie verlieren und wie hoch Ihre Umschlagleistung am Ende ausfällt. Wer zu knapp plant, riskiert Schäden an Regalen, Ware und Fahrzeug. Wer zu großzügig plant, verschenkt wertvolle Quadratmeter. Dieser Leitfaden zeigt Schritt für Schritt, wie Sie die Gangbreite für Gabelstapler im Lager korrekt berechnen – mit Formeln, Richtwerten, Tabellen und praktischen Tipps aus der Intralogistik.
Grundbegriffe: Gangbreite, Arbeitsgang, Verkehrsgang
Bevor Sie rechnen, müssen Sie wissen, welche Art von Gang Sie überhaupt auslegen. In der Lagerplanung werden drei Grundtypen unterschieden:
- Verkehrsgang (Fahrgang): Dient nur der Durchfahrt, es wird nicht ein- oder ausgelagert. Die Breite orientiert sich an Fahrzeugbreite plus Sicherheitsabständen.
- Arbeitsgang (Bedien- oder Umschlaggang): Hier wird ein- und ausgelagert, der Stapler muss drehen, heben und die Last in das Regal einbringen. Diese Breite ist deutlich größer und der wichtigste Wert in der Planung.
- Kombinierter Gang: Wird sowohl befahren als auch zum Umschlag genutzt, häufig in kleinen Lagern mit gemischter Nutzung.
Die Arbeitsgangbreite ist also die zentrale Kennzahl, nicht die reine Fahrzeugbreite. Wer nur die Fahrzeugbreite zugrunde legt, plant systematisch zu eng.
Die richtige Formel zur Berechnung der Gangbreite
Für die Praxis hat sich eine einfache, aber belastbare Grundformel bewährt:
Arbeitsgangbreite = Fahrzeugbreite (inkl. Last) + Umschlagzuschlag + 2 × Sicherheitsabstand
Die einzelnen Größen bedeuten:
- Fahrzeugbreite inkl. Last: Nennen Sie nicht die nackte Staplerbreite, sondern die breiteste Kombination aus Fahrzeug und Ladungsträger. Eine Europalette mit überstehender Ware kann schnell 1.400 mm und mehr erreichen.
- Umschlagzuschlag: Platz, den der Stapler beim Ein- und Auslagern zusätzlich benötigt, abhängig von Hubhöhe, Mastbauart und Anbaugerät. Bei Schubmaststaplern ist dieser Wert klein, bei Gegengewichtsstaplern groß.
- Sicherheitsabstand: Mindestens 100 mm pro Seite zur Regalvorderkante, bei hohen Regalen oder häufigem Verkehr eher 150–200 mm.
Erweiterte Formel mit Schleppkurve
Für Arbeitsgänge, in denen der Stapler aus einer Fahrtrichtung in das Regal einschwenkt, ist die Schleppkurve entscheidend. Die benötigte Breite ergibt sich dann näherungsweise aus:
Gangbreite = (Außenwendekreis − Innenwendekreis) / 2 + Fahrzeugbreite + Sicherheitszuschlag
Diese Werte finden Sie im Datenblatt des Herstellers. Für jede Staplerbaureihe – Gegengewichtsstapler, schubmaststapler oder Schmalgangstapler – gibt der Hersteller eine empfohlene Arbeitsgangbreite an. Diese Angabe ist immer der Ausgangspunkt; die eigenen Regalmaße und Lagertoleranzen kommen anschließend als Zuschlag dazu.
Richtwerte nach Staplertyp
Die folgende Tabelle gibt typische Größenordnungen für Arbeitsgangbreiten bei Standardregalen mit 1.100 mm Palettentiefe wieder. Die konkreten Werte hängen immer von Hubhöhe und Bauform ab.
| Staplertyp | Typische Arbeitsgangbreite | Typischer Einsatz |
|---|---|---|
| Gegengewichtsstapler (4-Rad) | ca. 3.700–4.500 mm | Außenlager, Blocklager, gemischte Nutzung |
| Gegengewichtsstapler (3-Rad) | ca. 3.300–4.000 mm | Engere Gänge, mittlere Lasten |
| Schubmaststapler | ca. 2.700–3.300 mm | Mittelhohe Regale, hohe Flächenausnutzung |
| Schmalgangstapler (VNA) | ca. 1.600–2.100 mm | Hochregalanlagen mit Führen in der Schiene |
| Niederhub- und Hochhubwagen | ca. 2.000–2.600 mm | Kommissionierung, Blocklager, Flurförderung |

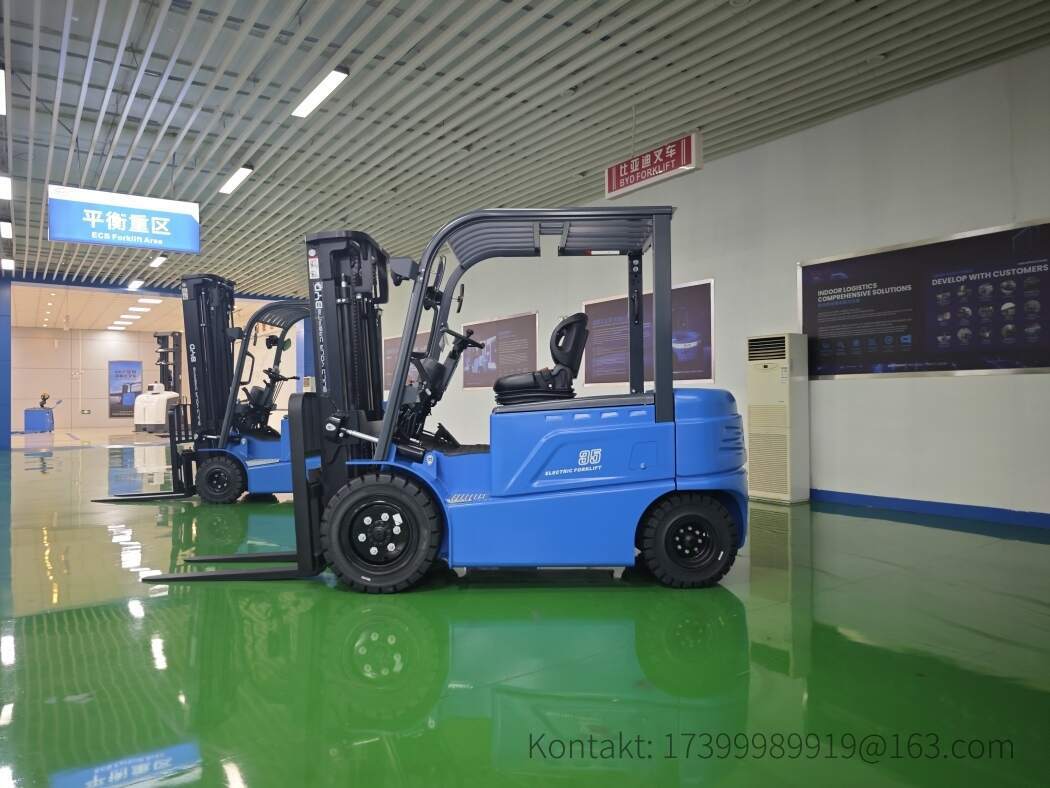

Der Trend zu elektrisch angetriebenen Staplern mit Lithium-Ionen-Technologie verändert die Planung in einem wichtigen Punkt: Moderne Lithium-Stapler haben häufig kompaktere Abmessungen und einen kleineren Wendekreis als vergleichbare Verbrenner, weil kein großer Gegengewichtsblock für den Verbrennungsmotor nötig ist. Das kann je nach Bauform einige Zentimeter bis Dezimeter Gangbreite einsparen – bei langen Gängen ein erheblicher Flächengewinn.
Einflussfaktoren, die oft unterschätzt werden
- Lastschwerpunkt und Hubhöhe: Je höher die Last gehoben wird, desto stärker neigt sich der Mast und desto mehr Platz benötigt der Stapler beim Einlagern.
- Anbaugeräte: Klammern, Drehgeräte oder Plattformanbaugeräte vergrößern die Baubreite und damit die Gangbreite.
- Bodenbeschaffenheit: Unebenheiten, Fugen und Rampen verlängern den Bremsweg und erhöhen den Sicherheitszuschlag.
- Beleuchtung und Sichtverhältnisse: Schlechte Sicht führt zu vorsichtigerem, breiterem Fahren – planen Sie lieber mit Reserve.
- Regalvorderkanten und Toleranzen: Regale werden selten millimetergenau montiert. Rechnen Sie 50–100 mm Montagetoleranz ein.
- Brandschutz und Fluchtwege: Vorgeschriebene Fluchtwegsbreiten und Sprinklerabstände dürfen nicht durch Regale oder abgestellte Paletten eingeschränkt werden.
Schritt-für-Schritt-Anleitung für die Berechnung
- Fahrzeugdaten sammeln: Breite, Länge, Wendekreis, Außen- und Innenradius, Masttiefe, Hubhöhe und die vom Hersteller empfohlene Arbeitsgangbreite.
- Lastdaten prüfen: Ladungsträgerabmessungen und maximal überstehende Ware bestimmen.
- Regalgeometrie festlegen: Regaltiefe, Höhe, Anzahl der Ebenen und Anfahrtsrichtung (einseitig oder beidseitig).
- Grundformel anwenden und Zuschläge addieren: Umschlagzuschlag, Sicherheitsabstände, Toleranzen, Verkehrsreserve.
- Praxis-Test durchführen: Mit Kreide oder Bodenmarkierung die geplante Breite im Lager abstecken und mit dem tatsächlichen Fahrzeug testen.
- Reserve einplanen: Der Automatisierungsgrad und die Lagergröße werden sich in den nächsten Jahren verändern. 200–300 mm Reserve sind günstiger als ein späterer Umbau.
Praxisbeispiel: 1.200 m² Lagerhalle
Ein Distributionslager mit 1.200 m² Hallenfläche soll mit Schubmaststaplern betrieben werden. Der Stapler inklusive Palette ist 1.250 mm breit, der Hersteller empfiehlt eine Arbeitsgangbreite von 3.000 mm. Zwei Sicherheitsabstände à 150 mm und 100 mm Montagetoleranz ergeben einen Planungswert von rund 3.250 mm. Bei 20 Gängen summiert sich die Differenz zwischen 3.250 mm und einer knapp geplanten Breite von 2.900 mm auf rund 175 m² – Fläche, die entweder für zusätzliche Regalzeilen oder für einen reibungslosen Verkehrsfluss genutzt werden kann.
Werden statt Schubmaststaplern Schmalgangstapler mit Führungsschienen eingesetzt, sinkt die Arbeitsgangbreite auf etwa 1.800 mm. Aus 20 Gängen mit 3.250 mm werden dann Gänge mit 1.800 mm – ein Flächengewinn von über 40 Prozent in der Gangfläche, der direkt in zusätzliche Lagerkapazität fließt.
Häufige Fehler bei der Gangbreitenberechnung
- Es wird nur die reine Staplerbreite statt der Breite inklusive Ladung verwendet.
- Der Umschlagzuschlag für das Ein- und Auslagern wird vergessen.
- Sicherheitsabstände werden aus Platzmangel auf null gekürzt.
- Die Schleppkurve beim Einschwenken in das Regal bleibt unberücksichtigt.
- Brandschutzvorgaben und Fluchtwege werden erst nach der Planung geprüft.
- Es fehlt eine Reserve für spätere Fahrzeugwechsel oder höhere Regale.
Optimierungspotenzial: Schmalgang und Lithium-Technik
Wenn die Fläche knapp und die Umschlagsleistung hoch ist, lohnt sich die Kombination aus Schmalgangtechnik und elektrischen Staplern mit Lithium-Ionen-Batterie. Lithium-Stapler bieten konstante Leistung bis zur Tiefentladung, kurze Zwischenladungen und keinen Batteriewechsel. Dadurch fällt der früher übliche Batteriewechsellagerplatz weg, und es entsteht zusätzliche Freifläche direkt an den Gängen. Gleichzeitig erlauben die kompakten Bauformen kleinere Gangbreiten, ohne bei der Hubhöhe Kompromisse zu machen.
Wichtig bleibt: Die Berechnung der Gangbreite muss immer auf Basis der tatsächlich eingesetzten Fahrzeuge erfolgen. Herstellerangaben, Regalgeometrie und Sicherheitsvorgaben gehören in ein gemeinsames Planungsdokument, bevor die erste Regalzeile aufgestellt wird.
Fazit
Die Gangbreite im Lager ist keine Schätzgröße, sondern das Ergebnis einer klaren Rechnung: Fahrzeugbreite inklusive Last, Umschlagzuschlag, zwei Sicherheitsabstände und ein Zuschlag für Toleranzen und Verkehr. Wer diese Größen konsequent erhebt und zusätzlich eine Reserve einplant, gewinnt Sicherheit, senkt das Schadensrisiko und nutzt die vorhandene Hallenfläche optimal. Prüfen Sie Ihre Planung am besten anhand der Herstellerdaten und testen Sie die geplante Breite vor der endgültigen Bestellung direkt in der Halle.
