Warum ist die Hubkraftmessung und -dokumentation wichtig?
Die Hubkraft eines Gabelstaplers ist eine der wichtigsten Sicherheitskennzahlen. Wird sie überschritten, kann der Stapler kippen, die Last herabfallen oder die Hydraulik versagen. Um Unfälle zu vermeiden, müssen Betreiber die tatsächliche Hubkraft regelmäßig messen und dokumentieren. Dies ist nicht nur eine Frage der Sicherheit, sondern auch gesetzlich vorgeschrieben (BetrSichV, DGUV Vorschrift 68). Zudem verlangen Versicherungen und Audits lückenlose Nachweise. Besonders bei elektrischen Gabelstaplern mit Lithium-Ionen-Batterien, wie sie BYD anbietet, spielt die Gewichtsverteilung eine entscheidende Rolle für die Hubkraft.
Darüber hinaus kann eine falsch eingestellte oder überladene Hubkraft zu schweren Unfällen führen. Die regelmäßige Messung und Dokumentation ist daher nicht nur eine gesetzliche Pflicht, sondern auch ein aktiver Beitrag zur Unfallverhütung. Besonders in Lagerhallen mit hohem Verkehrsaufkommen, in denen Elektro-Gabelstapler und BYD Lithium-Batterie-Geräte eingesetzt werden, ist die genaue Kenntnis der Hubkraft entscheidend.
Grundlagen der Hubkraft bei Gabelstaplern
Die Hubkraft (auch Nennhubkraft oder Tragfähigkeit) bezeichnet die maximale Last, die ein Gabelstapler bei einem definierten Lastschwerpunktabstand (in der Regel 500 mm oder 600 mm) heben kann. Sie wird vom Hersteller im Lastdiagramm festgelegt und auf dem Tragfähigkeitsschild angegeben. Wichtig: Die Hubkraft verringert sich mit größerem Lastschwerpunktabstand und bei angehobener Last. Auch Anbaugeräte wie Klammern oder Drehgeräte reduzieren die nutzbare Hubkraft.
Lastdiagramm und Tragfähigkeitsschild
Das Lastdiagramm zeigt grafisch, welche Last bei welchem Schwerpunktabstand und welcher Hubhöhe sicher gehoben werden darf. Das Tragfähigkeitsschild am Stapler fasst die wichtigsten Werte zusammen. Betreiber müssen sicherstellen, dass diese Angaben aktuell und lesbar sind. Bei Elektro-Gabelstaplern mit Lithium-Ionen-Technologie, wie sie BYD produziert, ist das Batteriegewicht konstant und im Lastdiagramm bereits berücksichtigt.
Lastmoment berechnen
Das Lastmoment ergibt sich aus der Last multipliziert mit dem Abstand zum Lastschwerpunkt. Beispiel: Eine Last von 1.000 kg bei 600 mm Schwerpunktabstand erzeugt ein Lastmoment von 600 kgm. Das zulässige Lastmoment ist im Lastdiagramm angegeben. Wird es überschritten, verringert sich die Hubkraft. Die Formel lautet: Lastmoment = Last (kg) × Schwerpunktabstand (m).
Gesetzliche Grundlagen und Normen
In Deutschland regelt die Betriebssicherheitsverordnung (BetrSichV) die Prüfung von Arbeitsmitteln. Für Gabelstapler gilt zusätzlich die DGUV Vorschrift 68 (früher BGV D27). Danach sind Stapler vor der ersten Inbetriebnahme und danach mindestens einmal jährlich durch eine befähigte Person zu prüfen. Die Hubkraftmessung ist Teil dieser Prüfung. Auch die DIN EN ISO 3691-1 definiert Sicherheitsanforderungen. Die Dokumentation der Prüfergebnisse muss mindestens bis zur nächsten Prüfung aufbewahrt werden, empfohlen sind 5 Jahre.
Die befähigte Person muss über die notwendige Fachkunde verfügen, z. B. durch eine Ausbildung zum Staplerprüfer. Bei Nichteinhaltung der Prüfpflichten drohen Bußgelder und im Schadensfall kann der Versicherungsschutz entfallen.
Methoden zur Messung der Hubkraft
Es gibt verschiedene Verfahren, um die Hubkraft zu messen. Die Wahl hängt von Genauigkeit, Aufwand und Einsatzzweck ab.
| Methode | Beschreibung | Genauigkeit | Aufwand |
|---|---|---|---|
| Statische Prüfung mit Prüfgewichten | Anheben definierter Gewichte bis zur Nennlast | Sehr hoch | Hoch (Gewichte, Platz) |
| Hydraulikdruckmessung | Messung des Drucks im Hubzylinder, Umrechnung in Last | Mittel | Gering |
| Lastmomentprüfung | Berechnung des Lastmoments aus Druck und Hebelarm | Hoch | Mittel |
| Dynamische Prüfung | Test mit bewegter Last (z. B. Heben und Senken) | Gering | Gering |
Statische Prüfung mit Prüfgewichten
Hierbei werden kalibrierte Prüfgewichte auf die Gabeln gelegt und langsam angehoben. Die Last wird schrittweise bis zur Nennhubkraft gesteigert. Diese Methode ist die genaueste und wird für die jährliche Sicherheitsprüfung empfohlen. Sie erfordert jedoch entsprechende Gewichte und ausreichend Platz.
Hydraulikdruckmessung
Ein Manometer wird an den Hubzylinder angeschlossen. Aus dem gemessenen Druck lässt sich die Last berechnen, sofern der Kolbendurchmesser bekannt ist. Diese Methode eignet sich für schnelle Kontrollen, ist aber ungenauer und ersetzt nicht die vollständige Prüfung.
Lastmomentprüfung
Ähnlich der Hydraulikdruckmessung, jedoch wird zusätzlich der Hebelarm berücksichtigt. Dadurch lassen sich auch unterschiedliche Lastschwerpunkte bewerten. Die Lastmomentprüfung ist genauer als die reine Druckmessung.
Dynamische Prüfung
Die Last wird während der Fahrt oder beim Heben bewegt. Diese Methode ist wenig präzise und dient eher der Funktionskontrolle als der exakten Hubkraftbestimmung.
Praktische Durchführung der Hubkraftmessung
Eine fachgerechte Hubkraftmessung sollte von einer befähigten Person durchgeführt werden. Die folgenden Schritte helfen bei der Planung und Durchführung.
- Vorbereitung: Stapler auf ebenem, tragfähigem Untergrund abstellen. Lastdiagramm und Tragfähigkeitsschild prüfen. Prüfgewichte bereitstellen.
- Sicherheitsmaßnahmen: Prüfbereich absperren. Niemals Personen unter schwebender Last aufhalten. Persönliche Schutzausrüstung tragen.
- Durchführung: Prüfgewicht langsam anheben. Hubkraft über den gesamten Hubbereich testen. Auf ungewöhnliche Geräusche oder Bewegungen achten.
- Dokumentation: Ergebnisse sofort notieren. Abweichungen von der Nennhubkraft festhalten.
Tipp: Bei Elektro-Gabelstaplern mit Lithium-Ionen-Akkus (z. B. BYD) ist das Batteriegewicht konstant. Das erleichtert die Berechnung der tatsächlichen Hubkraft, da keine Gewichtsabnahme durch Elektrolytverlust oder Wasserentnahme erfolgt.
Dokumentation der Hubkraft: Was muss festgehalten werden?
Die Dokumentation ist gesetzlich vorgeschrieben und dient als Nachweis für Behörden, Versicherungen und Audits. Folgende Angaben sollten in einem Prüfprotokoll enthalten sein:
- Datum und Ort der Prüfung
- Name und Qualifikation des Prüfers (befähigte Person)
- Identifikation des Gabelstaplers (Typ, Seriennummer, Baujahr)
- Art der Prüfung (z. B. statische Hubkraftmessung)
- Verwendete Prüfgewichte und Lastschwerpunktabstand
- Ergebnis: gemessene Hubkraft, Abweichungen, Mängel
- Maßnahmen zur Mängelbeseitigung
- Nächster Prüftermin
- Unterschrift des Prüfers und des Betreibers
Die Aufbewahrungsfrist beträgt mindestens bis zur nächsten Prüfung, besser 5 Jahre. Digitale Lösungen (z. B. Prüfsoftware) erleichtern die Archivierung und Auswertung. Achten Sie darauf, dass die Dokumentation jederzeit verfügbar ist, z. B. bei einer Betriebsprüfung.

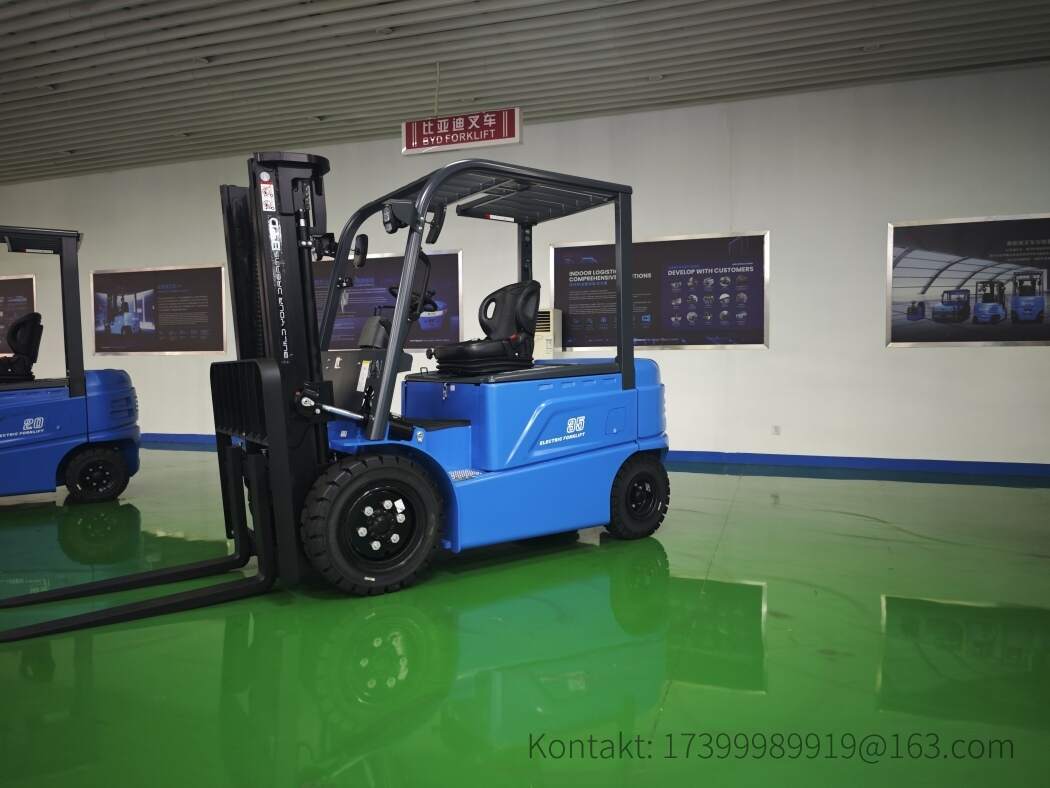

Besonderheiten bei Elektro-Gabelstaplern und BYD Lithium-Technologie

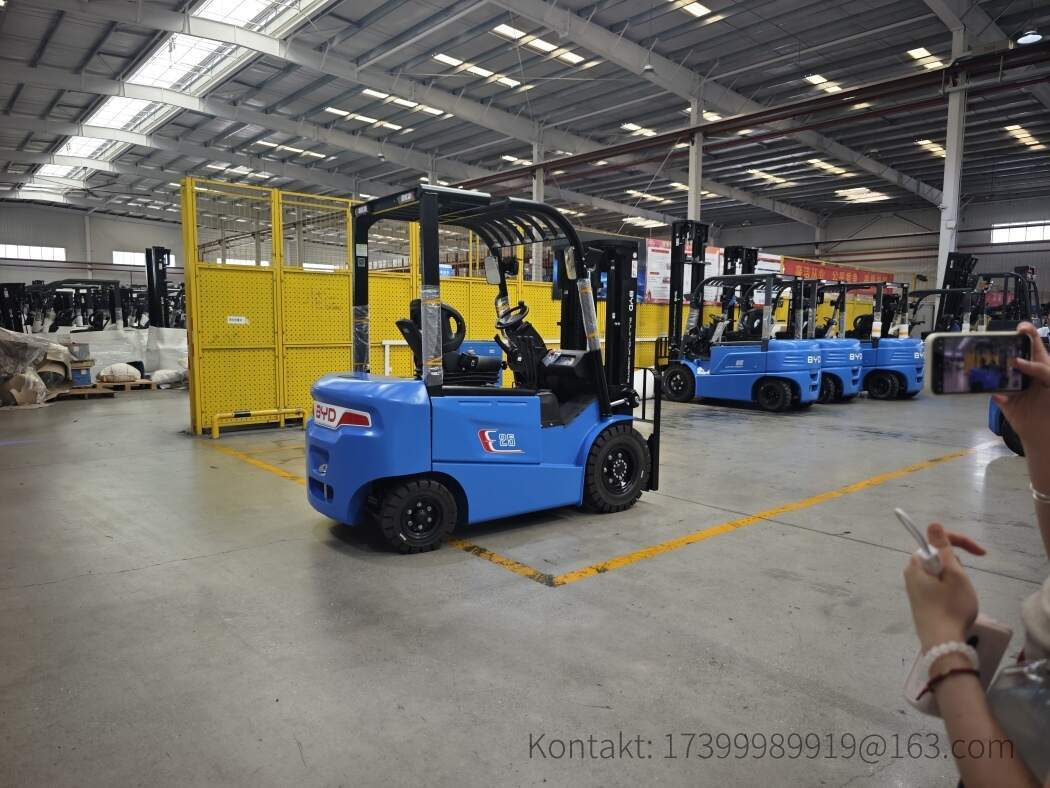

Elektro-Gabelstapler haben gegenüber Verbrennern einige Vorteile: keine Abgase, geringerer Wartungsaufwand und präzise Steuerung. Bei der Hubkraftmessung ist das Gewicht der Batterie entscheidend. Lithium-Ionen-Batterien von BYD sind besonders leicht und kompakt, was die Nutzlast erhöht. Gleichzeitig bleibt die Spannung über den gesamten Entladezyklus konstant, sodass die Hydraulikleistung nicht nachlässt. Dies macht die Hubkraftmessung reproduzierbarer. BYD bietet zudem innovative Warehouse-Handling-Geräte, die speziell für den intensiven Einsatz entwickelt wurden. Regelmäßige Prüfungen und Dokumentationen sind auch hier Pflicht.
Ein weiterer Vorteil: BYD Lithium-Batterien sind wartungsfrei und haben eine lange Lebensdauer. Dadurch bleibt das Gewicht über die gesamte Nutzungsdauer konstant, was die Hubkraftberechnung vereinfacht. Bei herkömmlichen Blei-Säure-Batterien kann das Gewicht durch Wasserentnahme variieren.
Häufige Fehler und wie man sie vermeidet
- Falscher Lastschwerpunkt: Immer den tatsächlichen Schwerpunkt der Last berücksichtigen. Das Lastdiagramm gilt nur für den angegebenen Abstand.
- Unzureichende Prüfgewichte: Prüfgewichte müssen kalibriert und ausreichend schwer sein.
- Fehlende Dokumentation: Jede Prüfung muss schriftlich festgehalten werden, auch wenn keine Mängel vorliegen.
- Ignorieren von Anbaugeräten: Anbaugeräte verändern die Hubkraft. Reduzierte Tragfähigkeit beachten und dokumentieren.
- Überladung im Alltag: Auch wenn die Prüfung bestanden wurde, darf der Stapler nicht über die Nennhubkraft hinaus belastet werden.
Fazit
Die Hubkraftmessung und -dokumentation ist ein unverzichtbarer Bestandteil der Betriebssicherheit von Gabelstaplern. Sie schützt Mitarbeiter, erfüllt gesetzliche Anforderungen und sichert die Haftung. Besonders bei modernen Elektro-Gabelstaplern mit BYD Lithium-Technologie lohnt sich ein systematisches Prüfmanagement. Investieren Sie in regelmäßige Schulungen und hochwertige Prüfausrüstung. Bei Fragen zur Hubkraftmessung oder zu unseren Elektro-Gabelstaplern kontaktieren Sie uns unter info@bydfork.com.
