Die Tragfähigkeit eines Gabelstaplers ist keine feste Zahl, sondern ein Ergebnis aus mehreren Faktoren. Wer im Lageralltag sicher und wirtschaftlich arbeiten will, muss die Formel zur Tragfähigkeitsberechnung kennen – und sie auch anwenden können, wenn Lastschwerpunkt, Hubhöhe und Anbaugeräte vom Standardfall abweichen. Dieser Leitfaden erklärt die wichtigsten Formeln, zeigt Praxisbeispiele und liefert eine Checkliste für den Alltag mit Elektro- und Lithium-Gabelstaplern.
Warum die Nenntragfähigkeit nur ein Ausgangswert ist
Auf dem Typenschild eines Gabelstaplers steht in der Regel eine Nenntragfähigkeit, etwa 2000 kg. Diese Zahl gilt jedoch nur unter ganz bestimmten Bedingungen: Standardgabelzinken, ein Lastschwerpunkt von 500 mm ab Gabelfront, eine definierte Hubhöhe und ein definierter Lastabstand. Weicht die reale Last von diesen Annahmen ab, sinkt die tatsächlich zulässige Nutzlast – teilweise dramatisch.
Die Nenntragfähigkeit ist also ein Referenzwert, kein Freibrief. Die tatsächlich zulässige Last nennt man Resttragfähigkeit. Sie ist die zentrale Größe für den sicheren Betrieb und lässt sich mit wenigen Rechenschritten ermitteln.
Die Grundformel: Lastmoment und Lastschwerpunkt
Der Lastschwerpunkt einfach erklärt
Der Lastschwerpunkt ist der Punkt, an dem das gesamte Gewicht einer Last gedacht werden kann. Bei einer gleichmäßig beladenen Europalette liegt er in der Mitte der Ladefläche. Bei ungleichmäßig verteilter Ware – etwa einer Palette mit schweren Maschinenteilen auf einer Seite – verschiebt er sich in Richtung der schwereren Seite.
Für die Berechnung zählt der horizontale Abstand des Lastschwerpunkts von der Gabelfront. Standard sind 500 mm. Eine Europalette mit 1200 mm Länge hat allein durch ihre Geometrie einen Lastschwerpunkt von rund 600 mm ab Gabelfront, wenn sie mittig auf den Zinken steht.
Die Formel im Detail
Grundlage jeder Tragfähigkeitsberechnung ist das Lastmoment. Es ergibt sich aus Masse multipliziert mit Hebelarm:
M = m × e
- M = Lastmoment (in kg·mm oder kg·m)
- m = Masse der Last (in kg)
- e = Abstand des Lastschwerpunkts vom Drehpunkt bzw. von der Gabelfront (in mm oder m)
Das zulässige Lastmoment eines Staplers bleibt konstant – solange Hubhöhe und Anbaugerät unverändert bleiben. Daraus lässt sich die zulässige Nutzlast bei verändertem Lastschwerpunkt direkt ableiten:
Qzul = QN × (eN / etatsächlich)
- Qzul = tatsächlich zulässige Nutzlast
- QN = Nenntragfähigkeit laut Typenschild
- eN = Nenn-Lastschwerpunkt (meist 500 mm)
- etatsächlich = realer Lastschwerpunkt ab Gabelfront
Resttragfähigkeit berechnen: der einfache Dreisatz
Ein Beispiel: Ein Elektro-Gabelstapler mit 2000 kg Nenntragfähigkeit bei 500 mm Lastschwerpunkt soll eine Palette aufnehmen, deren Schwerpunkt 700 mm vor der Gabelfront liegt.
Qzul = 2000 kg × (500 / 700) = 1429 kg
Statt 2000 kg dürfen also nur rund 1430 kg gehoben werden. Wer hier die Nenntragfähigkeit ausschöpft, überlädt den Stapler um fast 30 Prozent – ein erhebliches Sicherheitsrisiko und eine Belastung für Mast, Achsen und Reifen.
| Lastschwerpunkt ab Gabelfront | Max. Nutzlast bei 2000 kg / 500 mm | Verlust gegenüber Nennlast |
|---|---|---|
| 500 mm | 2000 kg | 0 % |
| 600 mm | 1670 kg | ca. 17 % |
| 700 mm | 1430 kg | ca. 29 % |
| 800 mm | 1250 kg | ca. 38 % |
| 900 mm | 1110 kg | ca. 45 % |
| 1000 mm | 1000 kg | 50 % |
Die Tabelle zeigt: Schon 100 mm mehr Lastabstand kosten rund ein Sechstel der Nutzlast. Deshalb sollte die Last immer möglichst nah am Mast gefahren werden – nicht nur aus Sicherheitsgründen, sondern auch, um die Kapazität des Geräts voll zu nutzen.
Faktoren, die die Tragfähigkeit im Alltag reduzieren
Hubhöhe und Lastdiagramm
Viele Stapler erreichen ihre Nenntragfähigkeit nur bis zu einer bestimmten Hubhöhe. Darüber hinaus sinkt die zulässige Last, weil sich der Schwerpunkt des Mastes und der Last nach oben verschiebt und die Standsicherheit abnimmt. Diese Zusammenhänge stehen im Lastdiagramm oder Tragfähigkeitsdiagramm, das im Fahrerhaus oder am Mast angebracht ist.
Bei Teleskopmasten und Dreifachmasten ist die Reduzierung besonders ausgeprägt. Faustregel: Vor jeder Hochregal-Einlagerung prüfen, welche Last bei der geplanten Hubhöhe noch zulässig ist.
Anbaugeräte und Gabelverlängerungen
Anbaugeräte wie Zinkenverstellgeräte, Klammern, Schaufeln oder Gabelverlängerungen verändern sowohl das Eigengewicht als auch die Lage des Lastschwerpunkts. Beide Effekte reduzieren die Resttragfähigkeit. Eine praxistaugliche Näherungsformel lautet:
Qzul ≈ (QN × eN) / (eLast + eAnbaugerät) − GAnbaugerät
Rechenbeispiel: Nenntragfähigkeit 2000 kg bei 500 mm, Lastschwerpunkt der Palette 600 mm, Anbaugerät mit 150 kg Eigengewicht und 300 mm Schwerpunktverschiebung vor der Gabelfront.
Qzul ≈ (2000 × 500) / (600 + 300) − 150 = 1.000.000 / 900 − 150 = 1111 − 150 = rund 960 kg
Aus 2000 kg Nenntragfähigkeit werden also weniger als 1000 kg Nutzlast. Verbindlich ist immer das Lastdiagramm des Herstellers für die konkrete Kombination aus Stapler und Anbaugerät.
Dynamische Lasten und Fahrweise
Die Statik ist nur die halbe Wahrheit. Beim Absetzen, Anheben mit Ruck, bei Kurvenfahrt oder auf unebenen Böden entstehen zusätzliche Kräfte. Als Faustregel gilt ein Zuschlag von 10 bis 20 Prozent auf die statische Last für dynamische Einflüsse. Wer stets mit einem Sicherheitspuffer von 20 Prozent arbeitet, liegt im Alltag auf der sicheren Seite.
Praxisbeispiel: Paletten mit Überhang
Eine 1200 mm lange Palette steht auf 1150 mm langen Gabelzinken. Die Last ragt hinten über, der Schwerpunkt liegt nicht mehr bei 600 mm, sondern bei etwa 650 mm ab Gabelfront. Bei einer Nenntragfähigkeit von 1800 kg und 500 mm Nenn-Lastschwerpunkt ergibt sich:
Qzul = 1800 × (500 / 650) = 1385 kg
Wird die Palette zusätzlich mit einem Kran oder einer Schaufel verschoben, kommt eine seitliche Komponente hinzu, die den Schwerpunkt weiter verlagert. In solchen Fällen hilft nur: Wiegen, nachmessen, im Lastdiagramm prüfen oder die Last teilen.
Schritt-für-Schritt-Anleitung für die Praxis
- Typenschild und Lastdiagramm lesen: Nenntragfähigkeit, Nenn-Lastschwerpunkt und Hubhöhe notieren.
- Lastschwerpunkt bestimmen: Länge und Schwerpunktverteilung der Last abschätzen oder messen.
- Abstand messen: Horizontalen Abstand des Lastschwerpunkts von der Gabelfront ermitteln.
- Formel anwenden: Qzul = QN × (eN / etatsächlich).
- Anbaugeräte berücksichtigen: Eigengewicht und Schwerpunktverschiebung abziehen.
- Hubhöhe prüfen: Bei hohen Einlagerungen den Wert aus dem Lastdiagramm verwenden.
- Sicherheitsreserve einplanen: Mindestens 10 bis 20 Prozent Puffer für dynamische Lasten.
- Dokumentieren: Bei wiederkehrenden Lasten eine interne Tragfähigkeitstabelle erstellen und schulen.
Typenschild und Lastdiagramm richtig lesen
Viele Fehler entstehen, weil Bediener das Typenschild falsch interpretieren. Achten Sie auf folgende Angaben:
- Nenntragfähigkeit in kg – gilt nur bei Nenn-Lastschwerpunkt und Nennhubhöhe
- Lastschwerpunkt in mm – meist 500 mm, bei manchen Geräten 600 mm
- Hubhöhe in mm – ab hier kann die Kapazität absinken
- Eigengewicht des Staplers – wichtig für Bodenbelastung und Transport
- Anbaugeräte-Zusatzschild – separat zu beachten
Ändert sich der Mast, die Gabelzinken oder ein Anbaugerät, muss das Typenschild aktualisiert werden. Eine unvollständige Kennzeichnung ist ein Verstoß gegen die Betriebssicherheitsverordnung und kann bei einem Unfall haftungsrelevant werden.

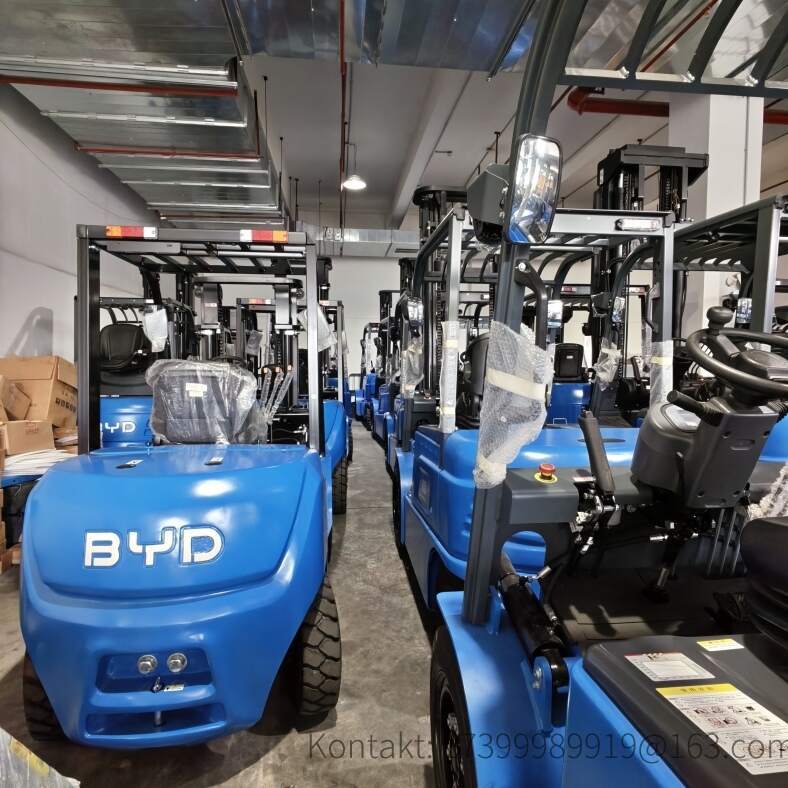

BYD Lithium-Gabelstapler: Tragfähigkeit intelligent überwacht
Moderne Elektro-Gabelstapler mit Lithium-Eisenphosphat-Technologie von BYD bieten Vorteile, die direkt mit der Tragfähigkeit zusammenhängen. Der Wegfall schwerer Blei-Säure-Batterien reduziert das Eigengewicht und verbessert die Gewichtsverteilung. Gleichzeitig stehen die volle Leistung und die volle Hubkapazität über die gesamte Schicht hinweg konstant zur Verfügung – anders als bei Bleibatterien, deren Spannung mit sinkendem Ladezustand abfällt.
Zusätzlich lassen sich Wiegesysteme und Lastmomentanzeigen integrieren, die den Bediener warnen, wenn die zulässige Resttragfähigkeit überschritten wird. In Kombination mit Flottenmanagementsystemen entsteht so ein Sicherheitssystem, das die theoretische Formel in die Praxis übersetzt.
Häufige Fehler bei der Tragfähigkeitsberechnung
- Nenntragfähigkeit mit Nutzlast verwechseln: Der häufigste und gefährlichste Fehler.
- Lastschwerpunkt schätzen statt messen: Schon 50 mm Abweichung verändern die Nutzlast um mehrere Prozent.
- Anbaugeräte ignorieren: Eigengewicht und Hebelarm wirken doppelt.
- Hubhöhe nicht beachten: Das Lastdiagramm gilt nicht nur für den Boden.
- Dynamik unterschätzen: Ruckartiges Fahren erzeugt Lastspitzen.
- Fehlende Kennzeichnung: Ohne aktualisiertes Typenschild ist die Berechnung wertlos.
Fazit: Die Formel gehört in den Arbeitsalltag
Die Tragfähigkeit zu berechnen ist keine Akademie-Übung, sondern gelebte Arbeitssicherheit. Mit der Grundformel Qzul = QN × (eN / etatsächlich), dem Blick auf das Lastdiagramm und einem Sicherheitspuffer von 10 bis 20 Prozent lässt sich die Resttragfähigkeit in wenigen Sekunden bestimmen. Wer zusätzlich Anbaugeräte und Hubhöhen korrekt einbezieht, vermeidet Überladungen, verlängert die Lebensdauer von Mast und Achsen und schützt Mensch und Ware.
