Gabelstapler: Hubkraft für Sonderlasten einplanen

Warum die Hubkraft bei Sonderlasten neu geplant werden muss

Wer einen Gabelstapler kauft oder einen bestehenden Fuhrpark erweitert, orientiert sich in der Regel an einer einzigen Zahl: der Nenntragfähigkeit. Ein Stapler mit 2.000 kg Hubkraft scheint zunächst für jede Last bis zwei Tonnen geeignet. In der Praxis ist diese Annahme einer der häufigsten und gefährlichsten Irrtümer der innerbetrieblichen Logistik. Die Nenntragfähigkeit gilt nur unter ganz bestimmten Bedingungen – bei einem definierten Lastschwerpunkt, einer definierten Hubhöhe und ohne Anbaugeräte. Sobald Sonderlasten ins Spiel kommen, sinkt die tatsächlich verfügbare Hubkraft teilweise dramatisch.

Sonderlasten sind keine Randerscheinung. Ob lange Rohre, ungleichmäßig gepackte Gitterboxen, flüssigkeitsgefüllte IBC-Container, schwingende Hängeware oder Werkzeuge mit exzentrischem Schwerpunkt: Kaum ein realer Betrieb bewegt ausschließlich genormte Paletten. Genau deshalb muss die Hubkraft für Sonderlasten systematisch eingeplant werden – nicht nach Gefühl, sondern nach Lastmoment und Lastdiagramm. Dieser Leitfaden zeigt, wie das funktioniert, welche Faktoren die Tragfähigkeit reduzieren und worauf Sie bei der Auswahl eines passenden Gabelstaplers achten sollten.

Die physikalische Grundlage: Lastmoment statt Nennlast

Ein Gabelstapler ist ein Hebel auf Rädern. Das Hubgerüst, die Gabelzinken und die Vorderachse bilden zusammen ein System, das um den Kipppunkt des Fahrzeugs dreht. Entscheidend ist deshalb nicht allein das Gewicht der Last, sondern das Lastmoment: das Produkt aus Lastgewicht und Abstand des Lastschwerpunkts zur Gabelvorderkante plus dem Lastabstand (in der Regel 500 mm).

Die Formel lautet vereinfacht:

Lastmoment = Lastgewicht (kg) × (Lastschwerpunkt + Lastabstand) (mm)

Wird der Lastschwerpunkt größer, steigt das Lastmoment bei gleichem Gewicht. Das Fahrzeug kippt früher. Die zulässige Last sinkt also, und zwar nicht linear, sondern überproportional. Ein Beispiel: Verschiebt sich der Lastschwerpunkt von 500 mm auf 1.000 mm, halbiert sich die theoretisch zulässige Last bei identischem Restmoment nahezu.

Der Lastabstand ist nicht verhandelbar

Der Lastabstand ist der konstruktive Abstand zwischen Gabelvorderkante und Vorderachse. Er ist bei jedem Stapler fest verbaut und ändert sich nicht. Wer an dieser Größe „spart“, gefährdet die Standsicherheit. Deshalb gilt: Nie versuchen, durch Kürzen von Gabeln oder Verzicht auf Anbaugeräte-Tabellen die rechnerische Tragfähigkeit zu „optimieren“. Die Konsequenz wäre ein Kippunfall mit erheblichem Personen- und Sachschaden.

Das Lastdiagramm richtig lesen und anwenden

Jeder Gabelstapler verfügt über ein Lastdiagramm (auch Tragfähigkeitsdiagramm genannt), das der Hersteller im Handbuch und meist auch als Aufkleber am Fahrzeug bereitstellt. Es zeigt, wie viel Last bei welcher Hubhöhe und welchem Lastschwerpunkt gehoben werden darf. Die Interpretation ist der Schlüssel zur sicheren Planung von Sonderlasten.

Diese Beispielwerte machen deutlich: Ein Stapler mit 2.000 kg Nenntragfähigkeit kann bei einem Lastschwerpunkt von 1.200 mm und einer Hubhöhe von 6.500 mm nur noch rund 450 kg sicher heben. Für Sonderlasten bedeutet das, dass die Nennlast praktisch nie die Planungsgrundlage sein darf.

Hubhöhe immer mitplanen

Die Hubhöhe wirkt sich doppelt aus. Zum einen sinkt mit steigender Hubhöhe die zulässige Last, weil sich der Schwerpunkt des Gesamtsystems nach oben verschiebt. Zum anderen steigt bei großen Höhen die Gefahr des seitlichen Kippens, etwa bei Wind, schrägem Untergrund oder dynamischen Bewegungen. Wer Sonderlasten in Regalen mit 8.000 mm oder mehr einlagert, muss diesen Effekt zwingend berücksichtigen.

Typische Sonderlasten und ihre Tücken

Sonderlasten unterscheiden sich von Standardpaletten in mindestens einem Merkmal: Sie haben einen verlagerten Schwerpunkt, sie sind instabil, sie sind formflexibel oder sie erzeugen dynamische Kräfte. Die folgende Übersicht zeigt die wichtigsten Kategorien.

Sonderfall: Anbaugeräte

Jedes Anbaugerät – ob Zinkenverstellung, Klammer, Drehgerät oder Schaufel – verändert den Lastabstand und bringt Eigengewicht mit. Beides reduziert die Resttragfähigkeit. Die Faustregel: Anbaugeräte kosten zwischen 20 und 60 Prozent der Nenntragfähigkeit, abhängig von Bauart und Lastschwerpunkt. Hersteller liefern für kombinierte Systeme separate Tragfähigkeitstabellen. Wer diese Tabellen ignoriert, arbeitet außerhalb der zulässigen Betriebsbedingungen – ein klarer Verstoß gegen die Betriebssicherheitsverordnung.

Resttragfähigkeit berechnen: ein Praxisbeispiel

Ein Lagerbetrieb möchte Stahlprofile mit 1.400 kg Gewicht, 4.500 mm Länge und einem Lastschwerpunkt von etwa 900 mm in 5.500 mm Höhe einlagern. Der vorhandene Stapler hat 2.000 kg Nenntragfähigkeit bei 500 mm Lastschwerpunkt.

• Schritt 1: Lastdiagramm prüfen – bei 900 mm und 5.500 mm Hubhöhe sind laut Tabelle nur noch 700 kg zulässig.
• Schritt 2: Zulässige Last (700 kg) mit dem tatsächlichen Lastgewicht (1.400 kg) vergleichen – das ist die doppelte Überschreitung.
• Schritt 3: Anbaugeräte berücksichtigen – ein Langkastenträger reduziert die Resttragfähigkeit um weitere 15 bis 25 Prozent.
• Schritt 4: Ergebnis – der Stapler ist für diese Aufgabe ungeeignet. Es braucht ein größeres Fahrzeug oder ein anderes Lastaufnahmemittel.

Dieses Rechenbeispiel zeigt, wie schnell ein scheinbar ausreichend dimensionierter Stapler an seine Grenzen kommt. Die Dokumentation der Berechnung gehört in die Gefährdungsbeurteilung und sollte bei jeder neuen Sonderlast aktualisiert werden.

Lithium-Technologie als Vorteil bei anspruchsvollen Lasten

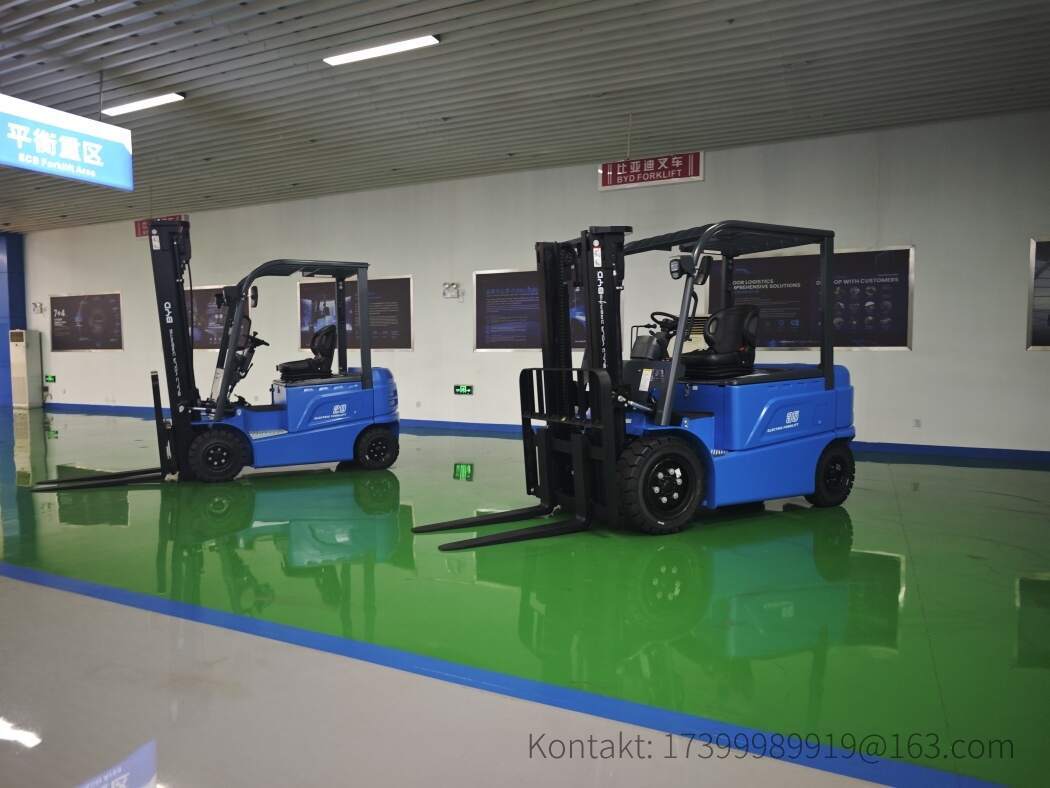

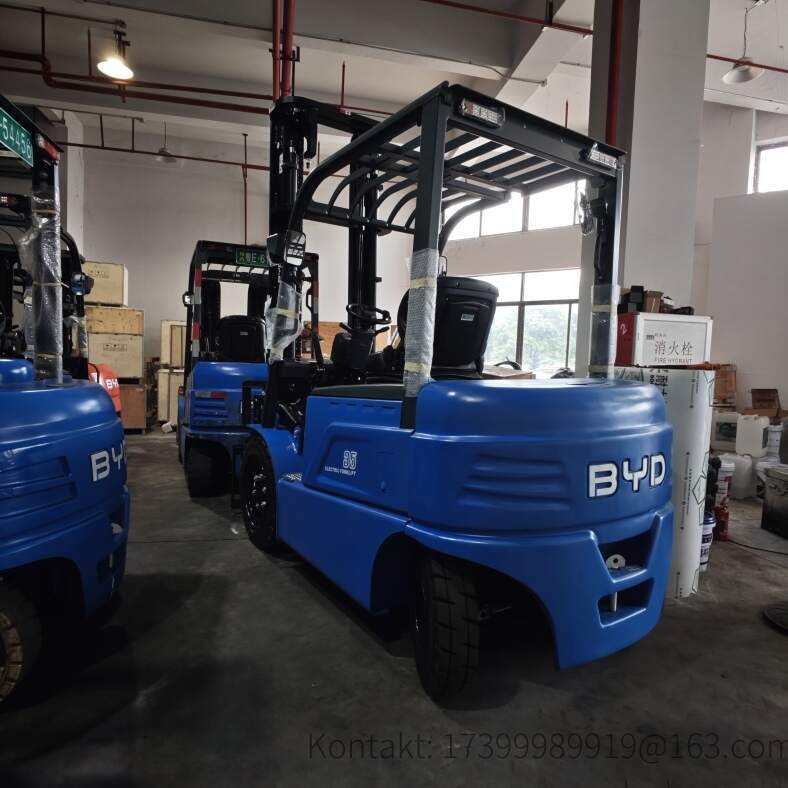

Elektrische Gabelstapler mit moderner Lithium-Eisenphosphat-Technologie (LiFePO4) bieten bei Sonderlasten einen oft unterschätzten Vorteil: konstante Leistung über den gesamten Ladezustand. Während Blei-Säure-Fahrzeuge gegen Ende der Schicht spürbar an Hubkraft und Fahrdynamik verlieren, bleibt die Leistung bei Lithium-Ionen-Antrieben nahezu unverändert – unabhängig davon, ob der Akku bei 95 oder 15 Prozent steht.

Für den Umgang mit Sonderlasten ist das relevant, weil die dynamischen Reserven genau dann gebraucht werden, wenn sie abgerufen werden. Ein Stapler, der eine exzentrische Last in großer Höhe präzise positionieren muss, profitiert von der feinfühligen, elektrisch geregelten Hub- und Senkgeschwindigkeit. Hinzu kommt: Lithium-Akkus sind wartungsfrei, benötigen keine Wasserwartung und keine Batteriewechselhalle. Das reduziert Stillstandzeiten und macht die Fahrzeuge flexibler einsetzbar – ein wichtiger Faktor, wenn Sonderlasten spontan und außerhalb des Standardtakts bewegt werden müssen.

Ein weiterer Aspekt ist die Gewichtsverteilung. Kompakte Lithium-Akkus lassen sich so positionieren, dass der Schwerpunkt des Gegengewichtsstaplers optimal liegt. Das wirkt sich positiv auf die Standsicherheit bei hohen Hubhöhen aus. Bei der Auswahl sollte dennoch immer das aktuelle Lastdiagramm des konkreten Modells mit der geplanten Anbaugerätekombination herangezogen werden.

Checkliste: Hubkraft für Sonderlasten sicher einplanen

• Lastgewicht nicht schätzen, sondern wiegen oder aus technischen Daten entnehmen.
• Lastschwerpunkt für jede Sonderlast bestimmen und im Lastträger markieren.
• Lastabstand und Lastdiagramm des eingesetzten Fahrzeugs prüfen.
• Maximale Hubhöhe der geplanten Lagerplätze berücksichtigen.
• Anbaugeräte inklusive Eigengewicht und geändertem Lastschwerpunkt einrechnen.
• Resttragfähigkeit dokumentieren und in die Gefährdungsbeurteilung aufnehmen.
• Fahrerinnen und Fahrer regelmäßig schulen – jährliche Unterweisung ist Pflicht.
• Fahrzeug nur mit ausreichender Reserve betreiben, nie an der Grenze der zulässigen Last.
• Bodenverhältnisse, Rampen und Windeinfluss bei Hochregallagerung bewerten.

Rechtliche und organisatorische Rahmenbedingungen

In Deutschland regelt die Betriebssicherheitsverordnung (BetrSichV) den sicheren Betrieb von Arbeitsmitteln. Flurförderzeuge müssen vor der ersten Inbetriebnahme und danach mindestens jährlich durch eine befähigte Person geprüft werden. Bei Sonderlasten und Anbaugeräten empfiehlt sich eine zusätzliche Prüfung nach jeder Änderung der Lastaufnahme. Die DGUV-Vorschriften fordern zudem, dass nur qualifizierte Personen Stapler bedienen dürfen und dass die zulässige Tragfähigkeit dauerhaft am Fahrzeug ablesbar ist.

In der Praxis zeigt sich: Die meisten Unfälle mit Sonderlasten entstehen nicht durch technisches Versagen, sondern durch fehlerhafte Annahmen über die Hubkraft. Wer Lastmoment, Lastdiagramm und Anbaugeräte konsequent berücksichtigt, eliminiert dieses Risiko systematisch.

Fazit: Reserve einplanen statt Grenzen ausreizen

Die Hubkraft eines Gabelstaplers ist keine feste Größe, sondern eine Funktion aus Lastschwerpunkt, Hubhöhe und Lastaufnahmemittel. Sonderlasten verschieben diese Parameter regelmäßig in einen Bereich, in dem die Nennlast nicht mehr gilt. Wer das weiß und planvoll vorgeht, kann die Sicherheit erhöhen, Schäden vermeiden und die Produktivität steigern – weil weniger Ladungsschäden, weniger Nacharbeit und weniger Ausfälle entstehen. Der entscheidende Schritt ist, die tatsächlichen Sonderlasten zu erfassen, die Resttragfähigkeit zu berechnen und den Fahrzeugtyp entsprechend zu wählen. Reserve ist dabei kein Luxus, sondern Teil einer professionellen Logistikplanung.

Für Beratung rund um elektrische Gabelstapler, Lithium-Antriebe und Lastaufnahmesysteme für Sonderlasten erreichen Sie unser Team unter info@bydfork.com. Wir unterstützen Sie bei der Auswahl des passenden Fahrzeugs und der korrekten Tragfähigkeitsberechnung für Ihre individuellen Anwendungen.
