Die Tragfähigkeit eines Staplers ist eine der wichtigsten Sicherheitskenngrößen im innerbetrieblichen Transport. Doch sobald Anbaugeräte wie Zangen, Rotatoren, Schaufeln oder Seitenschieber zum Einsatz kommen, ändert sich das gesamte Lastverhalten. Die auf dem Typenschild angegebene Nenntragfähigkeit gilt dann nicht mehr ohne Weiteres. Eine Neubewertung der Tragfähigkeit ist unerlässlich, um Unfälle, Materialschäden und teure Ausfallzeiten zu vermeiden. Besonders bei Elektrostaplern mit modernen Lithium-Ionen-Batterien, wie sie BYD anbietet, spielen Gewichtsverteilung und Resttragfähigkeit eine entscheidende Rolle. In diesem umfassenden Leitfaden erfahren Sie, warum eine Neubewertung notwendig ist, wie Sie die Resttragfähigkeit korrekt berechnen und welche praktischen Tipps Sie im Alltag beachten sollten.
Warum die Tragfähigkeit bei Anbaugeräten neu bewertet werden muss
Jeder Stapler wird vom Hersteller mit einer bestimmten Nenntragfähigkeit und einem definierten Lastschwerpunkt ausgeliefert. Diese Angaben beziehen sich jedoch auf den Betrieb ohne Anbaugerät – also auf die reine Gabelzinke. Sobald ein Anbaugerät montiert wird, verändert sich der Abstand des Lastschwerpunkts von der Gabelzinke, und das zusätzliche Gewicht des Anbaugeräts reduziert die nutzbare Tragfähigkeit. Die Folge: Der Stapler kann weniger Last aufnehmen, als auf dem Typenschild steht. Wird dies ignoriert, kann der Stapler kippen, die Lenkung versagen oder der Hubmast brechen. Eine Neubewertung ist daher gesetzlich vorgeschrieben und betrieblich unerlässlich.
Die Norm EN 15095 sowie die Unfallverhütungsvorschriften (z. B. DGUV Vorschrift 68) fordern, dass der Betreiber die Tragfähigkeit für jede Kombination aus Stapler und Anbaugerät neu berechnet und dokumentiert. Dabei sind nicht nur das Gewicht des Anbaugeräts, sondern auch der veränderte Lastschwerpunkt und die daraus resultierende Resttragfähigkeit zu berücksichtigen.
Was ist die Resttragfähigkeit?
Die Resttragfähigkeit (auch residuale Tragfähigkeit genannt) ist die maximale Last, die ein Stapler mit montiertem Anbaugerät unter Berücksichtigung des neuen Lastschwerpunkts noch sicher heben darf. Sie ist immer kleiner als die Nenntragfähigkeit des Staplers ohne Anbaugerät. Die Formel zur Berechnung lautet im Prinzip:
Resttragfähigkeit = (Nenntragfähigkeit × Lastschwerpunkt ohne Anbaugerät) / (Lastschwerpunkt mit Anbaugerät) – allerdings müssen zusätzlich das Gewicht des Anbaugeräts und dessen eigener Schwerpunkt berücksichtigt werden.
In der Praxis wird die Resttragfähigkeit vom Hersteller des Staplers oder des Anbaugeräts in Tabellen oder Diagrammen angegeben. Der Betreiber muss sicherstellen, dass diese Werte für die konkrete Kombination vorliegen und eingehalten werden.
Die Rolle des Lastschwerpunkts und des Anbaugeräts
Der Lastschwerpunkt ist der Punkt, an dem das Gewicht der Last wirkt. Bei einem Stapler ohne Anbaugerät liegt er in der Regel 500 mm oder 600 mm von der Gabelvorderkante entfernt. Ein Anbaugerät wie ein Seitenschieber oder eine Zange verschiebt diesen Punkt nach vorn – oft um 100 mm bis 300 mm. Dadurch entsteht ein größeres Lastmoment, das den Stapler stärker nach vorn kippen lässt. Gleichzeitig wiegt das Anbaugerät selbst, was die nutzbare Tragfähigkeit weiter reduziert.
Die folgenden Faktoren beeinflussen die Resttragfähigkeit maßgeblich:
- Gewicht des Anbaugeräts: Je schwerer das Anbaugerät, desto geringer die Resttragfähigkeit.
- Schwerpunkt des Anbaugeräts: Ein nach vorn verlagerter Schwerpunkt erhöht das Lastmoment.
- Lastschwerpunkt der eigentlichen Last: Auch die Last selbst kann einen anderen Schwerpunkt haben (z. B. bei langen Gütern).
- Hubhöhe: Mit steigender Hubhöhe nimmt die Stabilität ab; die Resttragfähigkeit sinkt weiter.
- Mastneigung: Vorwärtsneigung vergrößert den Lastabstand, Rückwärtsneigung verkleinert ihn.
All diese Größen müssen in die Neubewertung einfließen. Eine pauschale Aussage wie „Der Stapler hebt 2 Tonnen“ ist bei Anbaugeräten fahrlässig.
Häufige Anbaugeräte und ihre Auswirkungen auf die Tragfähigkeit
Es gibt eine Vielzahl von Anbaugeräten, die je nach Anwendung unterschiedliche Auswirkungen auf die Resttragfähigkeit haben. Die folgende Tabelle gibt einen Überblick über typische Anbaugeräte und deren ungefähren Einfluss:
| Anbaugerät | Typisches Gewicht | Lastschwerpunkt-Verschiebung | Auswirkung auf Resttragfähigkeit |
|---|---|---|---|
| Seitenschieber | 80–150 kg | +100–150 mm | Reduktion um 10–20 % |
| Zange (Kartonklammer) | 200–400 kg | +200–300 mm | Reduktion um 25–40 % |
| Rotator | 150–300 kg | +150–250 mm | Reduktion um 20–35 % |
| Schaufel | 250–500 kg | +300–500 mm | Reduktion um 30–50 % |
| Klammer für Fässer | 100–200 kg | +100–200 mm | Reduktion um 15–30 % |
Diese Werte sind Richtwerte und können je nach Hersteller und Staplermodell abweichen. Im Zweifel ist immer die spezifische Berechnung durch den Hersteller oder einen Sachverständigen erforderlich.
Auswirkungen auf Elektrostapler und Lithium-Ionen-Batterien

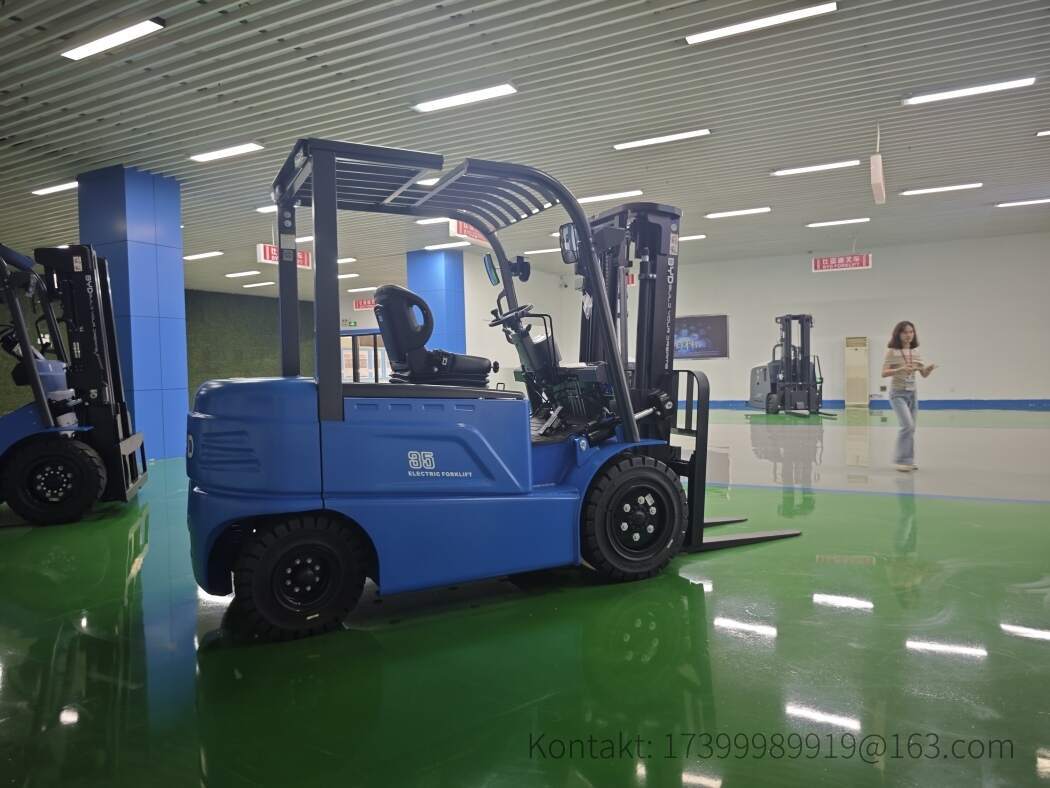

Elektrostapler mit Lithium-Ionen-Batterien, wie sie BYD in großen Stückzahlen für den globalen Markt produziert, haben gegenüber Verbrennerstaplern einige Besonderheiten. Die Batterie ist schwer und dient gleichzeitig als Gegengewicht. Bei BYD-Staplern ist die Batterie fest integriert und trägt zur Stabilität bei. Wird ein Anbaugerät montiert, verändert sich die Gewichtsverteilung – die Batterie kann diesen Effekt nur begrenzt kompensieren. Daher ist die Neubewertung der Tragfähigkeit bei Elektrostaplern genauso wichtig wie bei Diesel- oder Gasstaplern.
Ein weiterer Aspekt: Die Verwendung von Anbaugeräten kann den Energieverbrauch erhöhen, weil der Stapler mehr Gewicht bewegen muss. Bei Lithium-Ionen-Batterien von BYD ist die Energiedichte hoch und die Ladezeiten sind kurz, sodass auch mit Anbaugerät ein effizienter Betrieb möglich bleibt. Dennoch sollte der Betreiber prüfen, ob die Resttragfähigkeit für die geplanten Einsätze ausreicht oder ob ein größerer Stapler benötigt wird.
BYD bietet für viele Staplermodelle passende Anbaugeräte und unterstützt Kunden bei der Berechnung der Resttragfähigkeit. Der direkte Kontakt zum Hersteller oder einem autorisierten Händler ist ratsam, um die optimale Kombination zu finden.
Berechnung der Resttragfähigkeit: Schritt für Schritt
Die Neubewertung der Tragfähigkeit sollte immer von qualifiziertem Personal durchgeführt werden. Dennoch können Sie die folgenden Schritte als Leitfaden nutzen, um die Grundlagen zu verstehen und die Dokumentation zu prüfen.
1. Daten sammeln
- Nenntragfähigkeit des Staplers (vom Typenschild)
- Lastschwerpunkt des Staplers ohne Anbaugerät (meist 500 mm oder 600 mm)
- Gewicht des Anbaugeräts (aus Datenblatt)
- Schwerpunkt des Anbaugeräts (Abstand von der Gabelvorderkante)
- Maximale Hubhöhe und Mastneigung im Einsatz
2. Lastmoment berechnen
Das Lastmoment ohne Anbaugerät ist: Nenntragfähigkeit × Lastschwerpunkt. Mit Anbaugerät addieren Sie das Moment aus dem Anbaugerät (Gewicht × Schwerpunktabstand) und das Moment der eigentlichen Last (Lastgewicht × neuer Lastschwerpunkt).
3. Resttragfähigkeit ermitteln
Die Resttragfähigkeit ergibt sich aus dem Verhältnis der zulässigen Momente. Viele Hersteller stellen hierfür Tabellen oder Diagramme bereit, die die Resttragfähigkeit in Abhängigkeit von Hubhöhe und Lastschwerpunkt angeben.
Beispielrechnung (vereinfacht)
| Parameter | Ohne Anbaugerät | Mit Anbaugerät |
|---|---|---|
| Nenntragfähigkeit | 2000 kg | – |
| Lastschwerpunkt | 500 mm | 700 mm |
| Gewicht Anbaugerät | – | 150 kg |
| Schwerpunkt Anbaugerät | – | 300 mm |
| Max. Lastmoment | 1.000.000 kgmm | 1.000.000 kgmm (zulässig) |
| Resttragfähigkeit | 2000 kg | ca. 1428 kg (bei 700 mm) |
In diesem Beispiel reduziert das Anbaugerät die nutzbare Tragfähigkeit auf etwa 1428 kg. Das zeigt, wie wichtig die Neubewertung ist.
Dokumentation und Kennzeichnung der Resttragfähigkeit
Die berechnete Resttragfähigkeit muss für den Fahrer jederzeit ersichtlich sein. Bringen Sie daher ein aktualisiertes Typenschild oder einen gut sichtbaren Aufkleber am Stapler an, der die maximale Last bei montiertem Anbaugerät angibt. Viele Hersteller liefern entsprechende Kennzeichnungen mit. Dokumentieren Sie zudem die Berechnung schriftlich und bewahren Sie sie auf. Bei regelmäßigen Prüfungen (z. B. jährliche UVV-Prüfung) muss die Resttragfähigkeit überprüft werden.
Besonders bei wechselnden Anbaugeräten ist eine klare Kennzeichnung unerlässlich. Andernfalls besteht die Gefahr, dass ein Fahrer die Nenntragfähigkeit des Staplers ohne Anbaugerät annimmt und überlädt.
Praktische Tipps für den sicheren Einsatz von Anbaugeräten
- Immer die Herstellerangaben beachten: Verwenden Sie nur Anbaugeräte, die für Ihren Stapler freigegeben sind.
- Resttragfähigkeit dokumentieren: Bringen Sie ein aktualisiertes Typenschild oder einen Aufkleber mit der Resttragfähigkeit an.
- Schulung der Fahrer: Operatoren müssen wissen, dass die Tragfähigkeit mit Anbaugerät geringer ist.
- Regelmäßige Prüfung: Kontrollieren Sie Anbaugeräte auf Verschleiß und Beschädigung.
- Last nicht überschreiten: Auch wenn die Last „nur kurz“ angehoben wird – Überlastung kann zum Kippen führen.
- Hubhöhe begrenzen: Fahren Sie Lasten mit Anbaugerät möglichst tief.
- Dynamische Kräfte vermeiden: Ruckartiges Heben oder Fahren erhöht die Belastung.
- Gewichtsverteilung prüfen: Bei ungewöhnlichen Lasten den Schwerpunkt ermitteln.
- Wartungsintervalle einhalten: Ein defektes Anbaugerät kann die Tragfähigkeit weiter reduzieren.
Schulung und Verantwortung des Betreibers
Der Betreiber eines Staplers ist rechtlich für die Sicherheit verantwortlich. Dazu gehört, dass er die Resttragfähigkeit für jede Kombination aus Stapler und Anbaugerät neu bewertet, dokumentiert und die Fahrer entsprechend schult. Die Schulung sollte folgende Inhalte abdecken:
- Grundlagen der Tragfähigkeit und des Lastschwerpunkts
- Spezifische Resttragfähigkeit des eingesetzten Staplers mit Anbaugerät
- Gefahren bei Überlastung
- Richtige Handhabung des Anbaugeräts
- Notwendigkeit regelmäßiger Sichtprüfungen
Die Schulung muss dokumentiert und in regelmäßigen Abständen wiederholt werden. Nur so kann sichergestellt werden, dass alle Fahrer die Risiken kennen und entsprechend handeln.
Rechtliche und normative Anforderungen
In Europa regelt die Norm EN 15095 „Ortsfeste und fahrbare Regale, Hubwagen und Stapler – Sicherheitsanforderungen“ sowie die DGUV Vorschrift 68 (früher BGV D27) den sicheren Betrieb von Flurförderzeugen. Darin ist festgelegt, dass der Betreiber die Tragfähigkeit für jede Kombination aus Stapler und Anbaugerät neu bewerten und dokumentieren muss. Bei Nichteinhaltung drohen Bußgelder und im Schadensfall haftet der Betreiber. Auch international, z. B. in den USA (OSHA) oder Asien, gelten ähnliche Vorschriften. Da BYD-Stapler weltweit verkauft werden, ist die Neubewertung überall Pflicht.
Fazit
Die Tragfähigkeit eines Staplers mit Anbaugerät neu zu bewerten ist keine Option, sondern eine Notwendigkeit. Sie schützt Menschen, Material und Maschinen. Elektrostapler mit BYD-Lithium-Batterien bieten dank ihrer robusten Bauweise und effizienten Energieversorgung eine gute Basis, doch auch hier gilt: Ohne korrekte Resttragfähigkeit darf nicht gearbeitet werden. Nutzen Sie die Unterstützung des Herstellers, schulen Sie Ihre Mitarbeiter und dokumentieren Sie alle Berechnungen. So bleiben Ihre innerbetrieblichen Transporte sicher und produktiv.
