Einleitung: Warum die Unterscheidung wichtig ist
Die Begriffe Hubkraft und Traglast werden im Zusammenhang mit Gabelstaplern oft synonym verwendet – ein gefährlicher Irrtum. Während die Hubkraft angibt, welche Masse ein Stapler grundsätzlich anheben kann, definiert die Traglast die tatsächlich sichere Last unter Berücksichtigung von Lastschwerpunkt und Hubhöhe. Wer diese Unterscheidung nicht kennt, riskiert Unfälle, Schäden an der Ware und vorzeitigen Verschleiß. In diesem Artikel erklären wir die Unterschiede, zeigen, wie beide Werte bestimmt werden und geben praktische Tipps für den sicheren Umgang mit Gabelstaplern – insbesondere mit modernen Elektrostaplern von BYD.
Definition: Hubkraft vs. Traglast
Was ist die Hubkraft?
Die Hubkraft (auch Nennhubkraft) ist die maximale Last, die ein Gabelstapler unter idealen Bedingungen – also bei minimalem Lastschwerpunkt und geringer Hubhöhe – anheben kann. Sie wird vom Hersteller für jedes Modell angegeben und bezieht sich meist auf einen Lastschwerpunkt von 500 mm oder 600 mm. Die Hubkraft ist eine theoretische Größe, die die Leistungsfähigkeit des Hubgerüsts und der Hydraulik beschreibt.
Was ist die Traglast?
Die Traglast (auch Resttragfähigkeit) hingegen ist die tatsächliche Last, die bei einer bestimmten Hubhöhe und einem bestimmten Lastschwerpunkt sicher gehoben werden darf. Sie ist immer geringer als die Hubkraft und wird im Lastdiagramm des Staplers dargestellt. Die Traglast berücksichtigt physikalische Gesetze wie das Hebelgesetz: Je weiter der Schwerpunkt der Last von der Gabel entfernt ist und je höher sie gehoben wird, desto geringer ist die sichere Traglast.
Wie werden Hubkraft und Traglast bestimmt?
Die Hubkraft wird vom Hersteller durch standardisierte Tests ermittelt. Dabei wird die maximale Last bei einem definierten Lastschwerpunkt (z. B. 500 mm) und einer festgelegten Hubhöhe (oft 0 mm) gemessen. Die Traglast hingegen wird rechnerisch und praktisch für verschiedene Hubhöhen und Schwerpunkte bestimmt. Grundlage ist die Standsicherheit des Staplers: Das Gewicht des Staplers und der Gegengewichte muss ausreichen, um die Last auch bei ausgefahrenem Hubgerüst zu balancieren. Die Ergebnisse werden in einem Lastdiagramm zusammengefasst, das für jeden Stapler individuell ist.
- Hubkraft: Maximalwert unter Idealbedungen, oft auf dem Typenschild angegeben.
- Traglast: Variable Größe, abhängig von Hubhöhe und Lastschwerpunkt, im Lastdiagramm dokumentiert.
Faktoren, die Hubkraft und Traglast beeinflussen
Lastschwerpunkt
Der Lastschwerpunkt ist der Abstand von der Gabelfront bis zum Schwerpunkt der Last. Je größer dieser Abstand, desto geringer die Traglast. Standardwerte sind 500 mm oder 600 mm. Bei sperrigen Gütern kann der Schwerpunkt weiter außen liegen, was die Traglast drastisch reduziert.
Hubhöhe
Mit zunehmender Hubhöhe steigt der Hebelarm, und die Traglast sinkt. Das liegt daran, dass sich der Schwerpunkt der Last nach oben verlagert und der Stapler kippen könnte. Moderne Stapler haben daher ein Lastdiagramm, das die Traglast für verschiedene Hubhöhen angibt.
Anbaugeräte
Anbaugeräte wie Klammern, Drehgeräte oder Seitenschieber verändern den Lastschwerpunkt und das Eigengewicht des Hubgerüsts. Sie reduzieren die nutzbare Traglast zusätzlich. Die Hersteller geben daher oft separate Lastdiagramme für den Betrieb mit Anbaugeräten an.
Das Lastdiagramm: Ihr Schlüssel zur sicheren Lastaufnahme
Jeder Gabelstapler verfügt über ein Lastdiagramm (auch Traglastdiagramm), das die maximale Last in Abhängigkeit von Hubhöhe und Lastschwerpunkt angibt. Es ist meist am Armaturenbrett oder auf dem Hubgerüst angebracht. Ein typisches Lastdiagramm sieht wie folgt aus:
| Hubhöhe (mm) | Lastschwerpunkt 500 mm | Lastschwerpunkt 600 mm | Lastschwerpunkt 700 mm |
|---|---|---|---|
| 0 | 2000 kg | 1800 kg | 1600 kg |
| 2000 | 1800 kg | 1600 kg | 1400 kg |
| 4000 | 1500 kg | 1300 kg | 1100 kg |
| 6000 | 1200 kg | 1000 kg | 800 kg |
Die Werte sind beispielhaft. Wichtig: Überschreiten Sie niemals die im Diagramm angegebene Traglast für die jeweilige Kombination aus Hubhöhe und Lastschwerpunkt.
Praktische Tipps für den sicheren Betrieb
- Lastdiagramm beachten: Prüfen Sie vor jeder Hubbewegung, ob die Last innerhalb der zulässigen Traglast liegt.
- Lastschwerpunkt ermitteln: Bei unregelmäßigen Lasten den Schwerpunkt schätzen oder messen. Im Zweifel eine geringere Last annehmen.
- Hubhöhe minimieren: Heben Sie Lasten nur so hoch wie nötig, um die Traglast nicht unnötig zu reduzieren.
- Anbaugeräte berücksichtigen: Beachten Sie die geänderten Traglastwerte bei Verwendung von Anbaugeräten.
- Regelmäßige Wartung: Stellen Sie sicher, dass Hydraulik, Hubgerüst und Bremsen einwandfrei funktionieren.
- Schulung der Fahrer: Nur geschultes Personal sollte Gabelstapler bedienen. Regelmäßige Unterweisungen sind Pflicht.

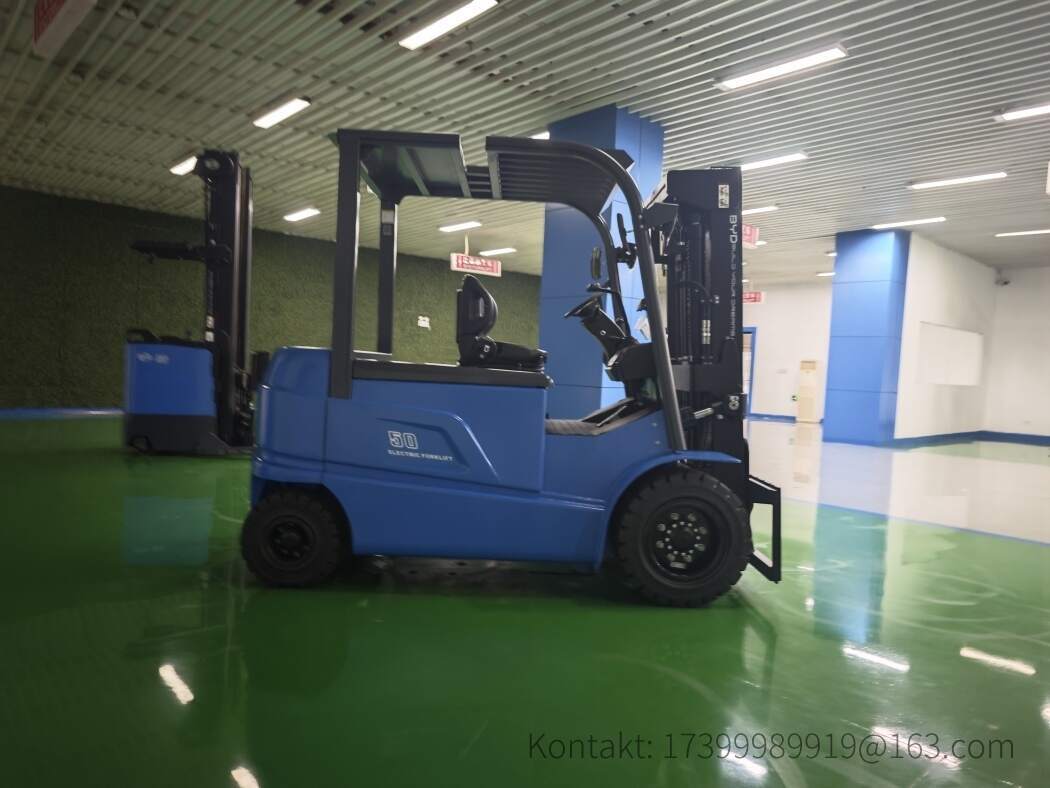

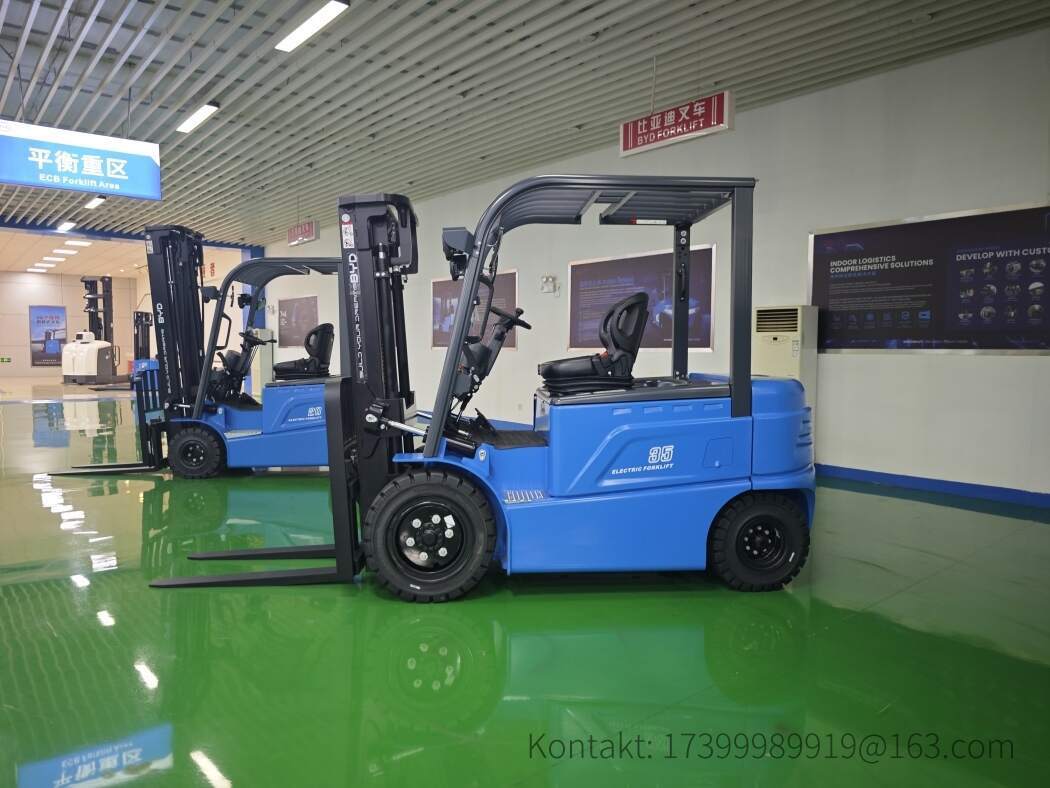

Hubkraft und Traglast bei Elektrostaplern von BYD
BYD Elektrostapler sind für ihre hohe Energieeffizienz und Zuverlässigkeit bekannt. Dank moderner Lithium-Eisenphosphat-Batterien (LiFePO4) bieten sie eine konstante Leistung, auch bei hoher Beanspruchung. Die Hubkraft und Traglast werden bei BYD-Staplern genauso präzise angegeben wie bei konventionellen Staplern. Ein Vorteil: Durch das geringere Gewicht der Batterien und den optimierten Schwerpunkt können einige Modelle im Vergleich zu Diesel- oder Blei-Säure-Staplern eine höhere Resttragfähigkeit bei größeren Hubhöhen bieten. Informieren Sie sich im Lastdiagramm Ihres BYD-Staplers über die spezifischen Werte.
BYD bietet eine breite Palette an Elektrostaplern für unterschiedliche Traglasten – von 1,5 bis 5 Tonnen. Alle Modelle sind mit einem übersichtlichen Lastdiagramm ausgestattet, das dem Fahrer hilft, die sichere Traglast zu bestimmen. Zudem sorgen fortschrittliche Assistenzsysteme für mehr Sicherheit im Lager.
Fazit
Die Unterscheidung zwischen Hubkraft und Traglast ist entscheidend für die Sicherheit im Lager. Während die Hubkraft die theoretische Maximalleistung angibt, ist die Traglast die praktisch nutzbare Last unter realen Bedingungen. Beachten Sie stets das Lastdiagramm Ihres Gabelstaplers, schulen Sie Ihre Fahrer und wählen Sie die passende Ausrüstung. Bei Fragen zu Elektrostaplern und Lithium-Batterie-Technologie von BYD stehen wir Ihnen gerne zur Verfügung.
