Die Wahl des falschen Gabelstaplers ist teuer – und im schlimmsten Fall gefährlich. Wer die Stapler-Tragfähigkeit nicht korrekt bestimmt, riskiert kippende Fahrzeuge, beschädigte Ware, Unfälle und rechtliche Konsequenzen. Dabei ist die Bedarfsermittlung kein Hexenwerk, wenn man die entscheidenden Kennzahlen kennt: Lastgewicht, Lastschwerpunkt, Hubhöhe und Anbaugeräte. In diesem Leitfaden erfahren Sie Schritt für Schritt, wie Sie die benötigte Tragfähigkeit Ihres Staplers zuverlässig bestimmen – und worauf Sie beim Einsatz von Elektrostaplern mit Lithium-Ionen-Batterie besonders achten sollten.
Was bedeutet Stapler-Tragfähigkeit überhaupt?
Die Tragfähigkeit eines Gabelstaplers wird oft mit einer einzigen Zahl verwechselt: der Nenntragfähigkeit auf dem Typenschild. In der Praxis ist die tatsächlich nutzbare Last jedoch von mehreren Faktoren abhängig. Deshalb unterscheidet man drei zentrale Begriffe:
Nennlast (Nenntragfähigkeit)
Die Nennlast ist jenes Gewicht, das der Stapler bei einem definierten Lastschwerpunkt und einer festgelegten Hubhöhe maximal heben darf. Sie steht auf dem Typenschild und im Lastdiagramm. Ein Stapler mit „2.000 kg Nennlast“ darf diese 2.000 kg nur unter den exakt angegebenen Bedingungen bewegen – nicht bei jeder Hubhöhe und nicht bei jedem Lastschwerpunkt.
Resttragfähigkeit
Die Resttragfähigkeit beschreibt, wie viel der Stapler bei einer konkreten Hubhöhe und einem konkreten Lastschwerpunkt noch heben darf. Sie ist immer kleiner oder gleich der Nennlast. Je höher die Last gehoben wird und je weiter sie vom Gabelrücken entfernt liegt, desto stärker sinkt die Resttragfähigkeit.
Lastschwerpunkt (Load Center)
Der Lastschwerpunkt ist der Abstand zwischen der Lastmitte und dem Gabelrücken, gemessen in Millimetern. Standardstapler werden üblicherweise mit einem Lastschwerpunkt von 500 mm angegeben. Liegt die Last weiter vorn – etwa bei langen Rohren, Doppelpaletten oder Kisten –, reduziert sich die zulässige Last erheblich.
Warum die Tragfähigkeit über Sicherheit und Kosten entscheidet
Ein überladener Stapler kippt nicht sofort, aber sein Schwerpunkt verschiebt sich gefährlich nach vorn und oben. Besonders kritisch wird es beim Anheben in großer Höhe oder beim Fahren mit angehobener Last. Die Folgen reichen von umgestürzten Regalen über zerstörte Ware bis zu Personenschäden.
Neben der Sicherheit geht es um Wirtschaftlichkeit: Ein zu klein dimensionierter Stapler führt zu ständigen Engpässen und Nachkäufen, ein zu großer Stapler verursacht unnötige Anschaffungs- und Energiekosten. Die exakte Bedarfsermittlung ist daher immer eine Investition in Betriebssicherheit und Effizienz – und sie ist nach DGUV und den Vorgaben der Hersteller sogar verpflichtend.
Die 7 wichtigsten Faktoren zur Bestimmung des Bedarfs
1. Gewicht und Abmessungen der Last
Ermitteln Sie nicht das Durchschnittsgewicht, sondern das maximale Gewicht Ihrer schwersten regulären Last. Rechnen Sie Palette, Verpackung und Ladungsträger mit ein. Ein Standard-Europaletten-Boden wiegt beispielsweise schon rund 25 kg.
2. Lastschwerpunkt
Messen Sie, wie weit die Lastmittellinie vom Gabelrücken entfernt liegt. Bei überstehenden oder ungewöhnlich tiefen Lasten kann dieser Wert deutlich über 500 mm liegen – dann sinkt die zulässige Traglast spürbar.
3. Hubhöhe
Die maximale Hubhöhe Ihrer Regalanlage bestimmt die erforderliche Mastbauhöhe. Wichtig: Die Resttragfähigkeit nimmt mit steigender Hubhöhe ab. Wer bis 6 Meter stapelt, braucht einen Stapler mit entsprechend hoher Resttragfähigkeit – nicht nur mit hoher Nennlast.
4. Anbaugeräte
Zinkenversteller, Klammern, Schaufeln, Drehgeräte oder Papierrollenklammern verändern den Lastschwerpunkt und/oder fügen Eigengewicht hinzu. Jedes Anbaugerät reduziert die nutzbare Tragfähigkeit und muss in der Berechnung berücksichtigt werden.
5. Mast- und Gabelausführung
Masttyp (Duplex, Triplex), Gabelträger und Gabelzinkenlänge beeinflussen das Lastmoment. Lange Gabeln verschieben den Lastschwerpunkt nach vorn und verringern die Tragfähigkeit.
6. Reifen und Fahrzeugbauart
Luftreifen, Superelastik- oder Vollgummireifen haben unterschiedliche Hebelwirkungen und Aufstandsflächen. Auch das Eigengewicht des Staplers – und damit das Gegengewicht – ist entscheidend.
7. Betriebsbedingungen
Schräge Rampen, unebene Böden, Außeneinsatz oder Kühlhausbedingungen verändern die sichere Nutzlast. Prüfen Sie außerdem, ob der Stapler mit Anhänger oder in Regalanlagen mit engen Gängen eingesetzt wird.
Resttragfähigkeit berechnen: So funktioniert es
Grundlage der Berechnung ist das Lastmoment. Es ergibt sich aus Lastgewicht multipliziert mit dem Lastschwerpunkt:
Lastmoment = Lastgewicht (kg) × Lastschwerpunkt (mm)
Der Stapler besitzt ein zulässiges Lastmoment, das vom Hersteller im Lastdiagramm angegeben wird. Wird dieser Wert überschritten, darf die Last nicht gehoben werden. Ein Beispiel: Ein Stapler mit zulässigem Lastmoment von 1.000.000 kg·mm kann bei 500 mm Lastschwerpunkt rechnerisch 2.000 kg heben. Rücken Sie den Lastschwerpunkt auf 700 mm, sinkt die zulässige Last auf rund 1.428 kg.
Zusätzlich gilt: Für jede Hubhöhe gibt es eine eigene zulässige Last. Deshalb sind die Angaben im Lastdiagramm immer kombiniert – Hubhöhe und Lastschwerpunkt bestimmen gemeinsam die Resttragfähigkeit.
Lastdiagramm richtig lesen
Das Lastdiagramm auf dem Typenschild zeigt tabellarisch, welche Last bei welcher Hubhöhe und welchem Lastschwerpunkt zulässig ist. Ein vereinfachtes Beispiel:
| Hubhöhe | Lastschwerpunkt 500 mm | Lastschwerpunkt 600 mm | Lastschwerpunkt 700 mm |
|---|---|---|---|
| 0 – 3,0 m | 2.000 kg | 1.800 kg | 1.600 kg |
| 3,0 – 4,5 m | 1.800 kg | 1.600 kg | 1.400 kg |
| 4,5 – 6,0 m | 1.500 kg | 1.300 kg | 1.100 kg |
Lesen Sie Ihr Diagramm immer von der tatsächlichen Hubhöhe und dem tatsächlichen Lastschwerpunkt aus und wählen Sie den kleinsten Wert. Im Zweifel gilt die konservativere Angabe.
Typische Tragfähigkeitsklassen im Überblick
| Klasse | Nennlast | Typischer Einsatz |
|---|---|---|
| Kompakt | 1,0 – 1,5 t | Leichte Lager, Innenstadtlogistik, Kommissionierung |
| Standard | 1,6 – 2,5 t | Palettenlager, Produktion, mittlere Hubhöhen |
| Schwerlast | 3,0 – 5,0 t | Hochregalanlagen, Baustoffe, Getränkeindustrie |
| Industrie | ab 5,0 t | Container, Metall, Hafen- und Schwerindustrie |

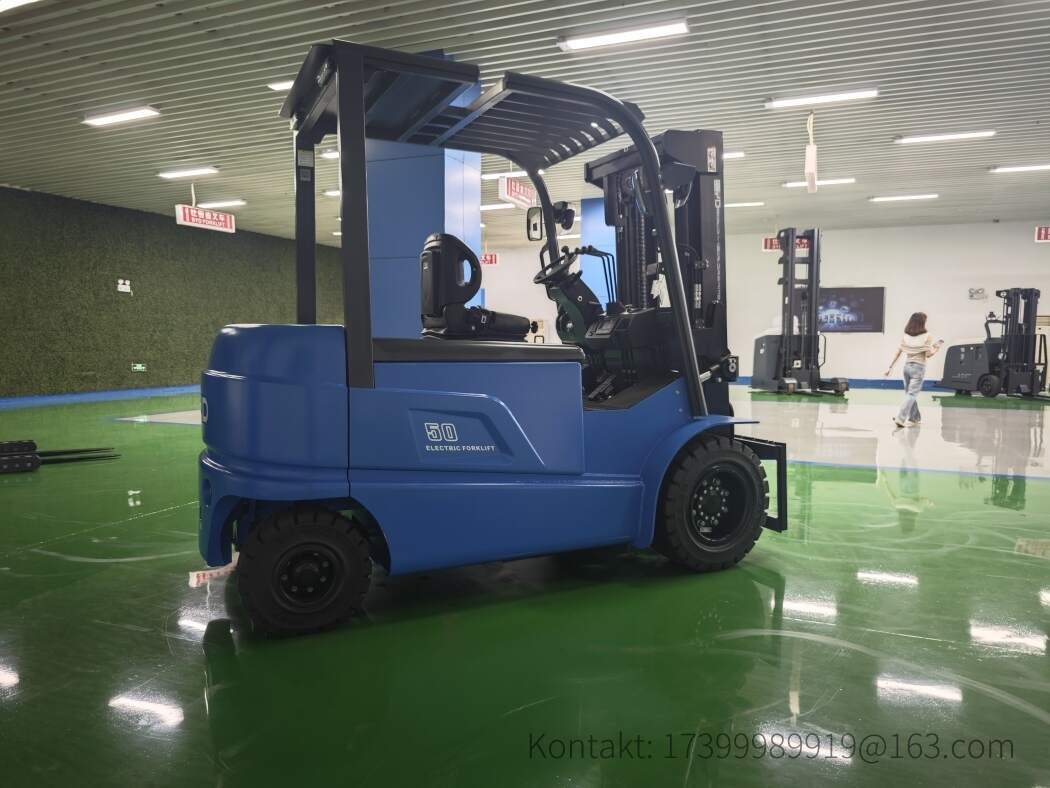

BYD Elektrostapler: Tragfähigkeit trifft Lithium-Technologie
Moderne Elektrostapler mit Lithium-Eisenphosphat-Batterie (LiFePO4) – wie die Modelle von BYD – bieten entscheidende Vorteile bei der Tragfähigkeitsplanung. Durch den kompakten, leichten Batteriebau bleibt mehr Gegengewicht für die eigentliche Nutzlast, und der konstante Schwerpunkt bleibt über die gesamte Ladung hinweg stabil. Anders als bei Blei-Säure-Batterien sinkt die Leistungsabgabe nicht mit fallendem Ladezustand, sodass die volle Hubkraft auch am Ende der Schicht zuverlässig zur Verfügung steht.
Hinzu kommen kurze Ladezeiten, keine Batteriewechsel und geringere Wartungskosten – Faktoren, die die Gesamtkosten pro gehobener Tonne deutlich senken. Wer seine Stapler-Tragfähigkeit sorgfältig dimensioniert, findet in dieser Fahrzeugklasse häufig die wirtschaftlichste Lösung für Innen- und Außenbereiche.
Häufige Fehler bei der Bedarfsbestimmung
- Nur das Durchschnittsgewicht statt des maximalen Lastgewichts betrachten
- Anbaugeräte und deren Eigengewicht ignorieren
- Lastschwerpunkt pauschal mit 500 mm annehmen, obwohl die Last übersteht
- Die Resttragfähigkeit bei hoher Hubhöhe nicht prüfen
- Reifen, Bodenbeschaffenheit und Rampen unberücksichtigt lassen
- Reserven für künftiges Wachstum nicht einplanen
Checkliste: In 8 Schritten zum richtigen Stapler
- Schwerste Last inklusive Palette und Verpackung wiegen
- Maximalen Lastschwerpunkt messen
- Höchste erforderliche Hubhöhe festlegen
- Geplante Anbaugeräte und deren Gewicht auflisten
- Einsatzumgebung (innen/außen, Rampen, Kühlhaus) dokumentieren
- Lastdiagramm des Wunschmodells prüfen
- Sicherheitsreserve von 10 – 20 % einplanen
- Schulung der Fahrer und regelmäßige Prüfung sicherstellen
Wartung, Prüfung und rechtliche Pflichten
Die Tragfähigkeit ist kein statischer Wert. Verschleiß an Gabeln, Ketten, Mast und Reifen kann sie reduzieren. Nach DGUV Vorschrift 68 bzw. den betrieblichen Prüfpflichten sind Flurförderzeuge regelmäßig – mindestens jährlich – durch eine befähigte Person zu prüfen. Achten Sie zudem auf beschädigte Gabelzinken, gelockerte Anbaugeräte und korrekt angebrachte Typenschilder. Nur so bleibt die angegebene Tragfähigkeit im Alltag tatsächlich verfügbar.
Fazit
Die Stapler-Tragfähigkeit korrekt zu bestimmen heißt: Lastgewicht, Lastschwerpunkt, Hubhöhe und Anbaugeräte zusammendenken und im Lastdiagramm gegenzuprüfen. Wer diesen Aufwand scheut, zahlt später mit Sicherheitsrisiken und unnötigen Kosten. Mit einer strukturierten Checkliste und etwas Reserve finden Sie schnell das passende Fahrzeug – ob klassischer Gabelstapler oder moderner Lithium-Elektrostapler.
Sie benötigen Unterstützung bei der Auslegung oder ein Angebot für BYD Lithium-Elektrostapler? Schreiben Sie uns an info@bydfork.com – unser Team berät Sie weltweit zu Tragfähigkeit, Lastdiagramm und der passenden Flurförderzeug-Lösung für Ihre Anwendung.
