Gabelstapler: Traglastdiagramm als Sicherheitswerkzeug

Die Sicherheit im Umgang mit Gabelstaplern hat höchste Priorität. Ein zentrales, oft unterschätztes Instrument ist das Traglastdiagramm. Es zeigt dem Fahrer genau, welche Last unter welchen Bedingungen sicher gehoben werden darf. In diesem umfassenden Leitfaden erfahren Sie, wie Sie das Traglastdiagramm richtig lesen, warum es ein unverzichtbares Sicherheitswerkzeug ist und was Sie bei Elektrostaplern mit Lithium-Batterien beachten müssen.

Was ist ein Traglastdiagramm beim Gabelstapler?

Ein Traglastdiagramm, auch Lastdiagramm oder Hubkraftdiagramm genannt, ist eine grafische oder tabellarische Darstellung der maximal zulässigen Last für einen Gabelstapler in Abhängigkeit von Lastschwerpunkt und Hubhöhe. Es wird vom Hersteller erstellt und ist fest am Fahrzeug angebracht, meist gut sichtbar im Fahrerbereich.

Jeder Gabelstapler hat eine Nenntraglast, die jedoch nur für einen bestimmten Lastschwerpunkt (in der Regel 500 mm oder 600 mm) und eine bestimmte Hubhöhe gilt. Sobald diese Bedingungen abweichen, reduziert sich die sichere Traglast. Das Traglastdiagramm gibt dem Fahrer die Möglichkeit, die tatsächliche Traglast für jede Situation zu ermitteln.

Warum ist das Traglastdiagramm ein Sicherheitswerkzeug?

Die Bedeutung des Traglastdiagramms als Sicherheitswerkzeug ist enorm. Unfälle mit Gabelstaplern sind oft auf Überladung oder falsche Lastaufnahme zurückzuführen. Die Folgen können schwere Verletzungen, Todesfälle und erhebliche Sachschäden sein. Das Traglastdiagramm hilft, solche Unfälle zu verhindern.

• Vermeidung von Überlastung: Das Diagramm zeigt die Grenzen der Belastbarkeit auf.
• Stabilität und Kippsicherheit: Es unterstützt den Fahrer dabei, den Schwerpunkt richtig einzuschätzen.
• Rechtliche Sicherheit: Die Beachtung des Diagramms ist gesetzlich vorgeschrieben und schützt im Haftungsfall.
• Schulungsgrundlage: Es dient als Basis für die Ausbildung und regelmäßige Unterweisung der Fahrer.

So lesen Sie das Traglastdiagramm richtig

Das Traglastdiagramm ist meist als Koordinatensystem gestaltet. Die horizontale Achse zeigt den Lastschwerpunkt (Abstand von der Gabelvorderseite zur Lastmitte) in Millimetern, die vertikale Achse die Hubhöhe in Millimetern. Die eingezeichneten Kurven oder die Tabelle geben die maximale Traglast in Kilogramm an.

Schritt-für-Schritt-Anleitung:

1. Lastschwerpunkt bestimmen: Messen Sie den Abstand von der Gabel bis zur Mitte der Last. Standardwerte sind oft 500 mm oder 600 mm.
2. Hubhöhe ermitteln: Legen Sie fest, wie hoch die Last gehoben werden soll.
3. Diagramm ablesen: Suchen Sie den Schnittpunkt von Lastschwerpunkt und Hubhöhe. Der dort abgelesene Wert ist die maximale Traglast.
4. Mit tatsächlichem Gewicht vergleichen: Ist die Last schwerer, darf sie nicht gehoben werden.

Viele moderne Stapler verfügen über ein digitales Display, das die aktuelle Traglast anzeigt. Dennoch ist das Verständnis des Diagramms unerlässlich, um im Ernstfall richtig zu reagieren.

Beispiel eines Traglastdiagramms (vereinfacht):

Wie Sie sehen, sinkt die Traglast sowohl mit zunehmendem Lastschwerpunkt als auch mit steigender Hubhöhe. Dies liegt daran, dass sich der Schwerpunkt des Systems nach vorne bzw. oben verlagert und dadurch das Kippmoment zunimmt.

Faktoren, die die Traglast beeinflussen

Die im Traglastdiagramm angegebene Traglast ist von mehreren Faktoren abhängig. Ein falsches Verständnis dieser Faktoren kann zu gefährlichen Situationen führen.

• Lastschwerpunkt: Je weiter die Last von der Gabel entfernt ist, desto geringer die Traglast. Eine Last, die 600 mm vom Gabelrücken entfernt ist, reduziert die Kapazität deutlich stärker als eine bei 500 mm.
• Hubhöhe: Mit zunehmender Hubhöhe steigt der Schwerpunkt des Staplers, was die Stabilität verringert. Daher sinkt die Traglast.

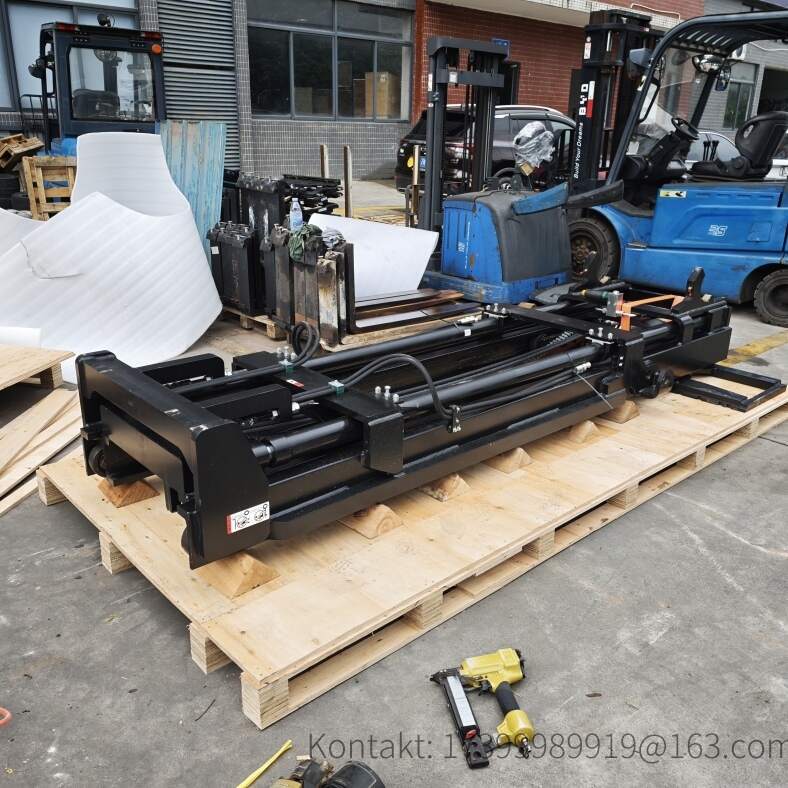

• Anbaugeräte: Zangen, Klammern, Drehgeräte oder Seilwinden verändern das Eigengewicht und den Schwerpunkt des Staplers. Für jedes Anbaugerät gibt es spezifische Traglastdiagramme.
• Batteriegewicht: Bei Elektrostaplern ist die Batterie ein integraler Bestandteil des Gegengewichts. Eine falsche Batterie kann die Stabilität erheblich beeinträchtigen.
• Reifen und Bodenbeschaffenheit: Luftreifen, Vollgummi oder unebener Boden können die Stabilität und damit die effektive Traglast reduzieren.

Normen und gesetzliche Grundlagen

In Europa regelt die Norm EN 1459 die Sicherheit von Gabelstaplern. Sie schreibt vor, dass der Hersteller ein Traglastdiagramm mitliefern muss und dass dieses am Stapler dauerhaft angebracht ist. Die Betriebssicherheitsverordnung (BetrSichV) verpflichtet Arbeitgeber, Stapler regelmäßig prüfen zu lassen und die Fahrer zu unterweisen. Das Traglastdiagramm ist ein zentraler Bestandteil dieser Unterweisung.

Bei Änderungen am Stapler, beispielsweise durch Anbaugeräte oder einen Batteriewechsel, müssen die Traglastangaben überprüft und gegebenenfalls neu berechnet werden. Dies ist besonders wichtig bei Elektrostaplern, bei denen die Batterie als Gegengewicht fungiert. Ein nicht angepasstes Diagramm kann zu schweren Unfällen führen.

Traglastdiagramm bei Elektrostaplern und Lithium-Batterien

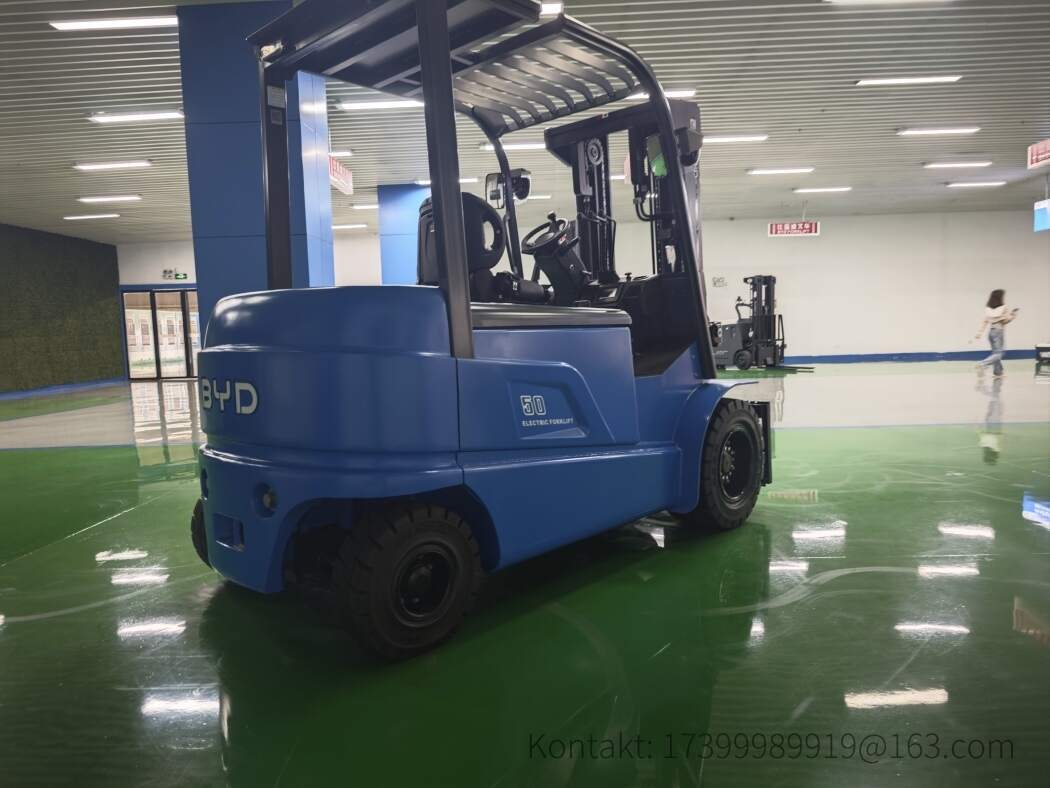

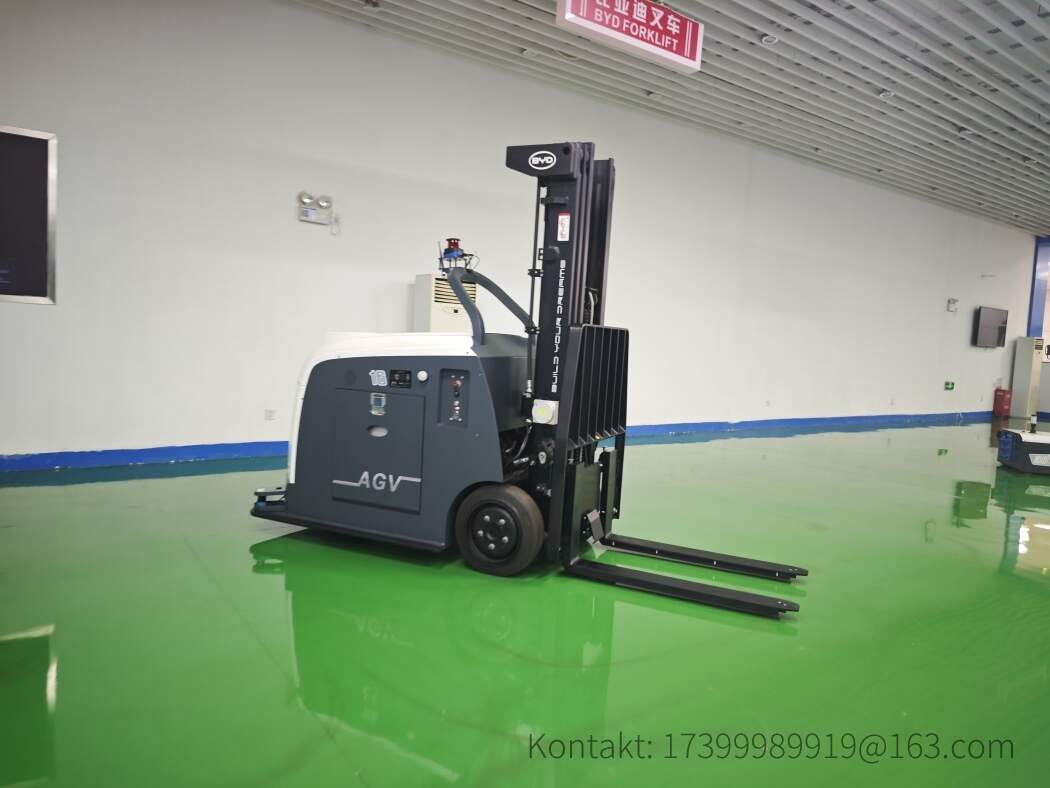

Elektrostapler, insbesondere solche mit Lithium-Ionen-Batterien wie den BYD-Modellen, sind auf dem Vormarsch. Sie sind emissionsfrei, wartungsarm und effizient. Doch auch hier ist das Traglastdiagramm entscheidend. Lithium-Batterien haben oft eine höhere Energiedichte und sind leichter als herkömmliche Blei-Säure-Batterien. Das kann die Gewichtsverteilung des Staplers verändern.

BYD Lithium-Batterien sind bekannt für ihre Langlebigkeit und Leistungsfähigkeit. Sie können in einigen Fällen das gleiche Gewicht wie Bleibatterien haben, um als Gegengewicht zu dienen, oder sie sind leichter, was dann eine Anpassung des Gegengewichts erfordert. In jedem Fall muss das Traglastdiagramm die tatsächliche Konfiguration widerspiegeln.

Ein Austausch der Batterie ohne Anpassung des Diagramms kann gefährlich sein. Aus diesem Grund empfehlen wir, bei der Umrüstung auf Lithium-Batterien immer einen Fachmann hinzuzuziehen und das Traglastdiagramm aktualisieren zu lassen. BYD bietet für viele Staplermodelle passende Lithium-Batterien an, die exakt auf die Anforderungen abgestimmt sind.

Häufige Fehler und wie man sie vermeidet

• Ignorieren des Lastschwerpunkts: Viele Fahrer gehen davon aus, dass die Nenntraglast immer gilt. Das ist falsch. Messen Sie den Lastschwerpunkt oder schätzen Sie ihn konservativ.
• Überladung aus Zeitdruck: Nehmen Sie sich die Zeit, das Gewicht zu prüfen. Lieber eine Fahrt mehr als ein Unfall.
• Falsche Batterie: Verwenden Sie nur die vom Hersteller freigegebenen Batterien. Bei BYD erhalten Sie passende Lithium-Batterien für Ihren Stapler.
• Nicht angepasstes Diagramm nach Umbau: Lassen Sie nach jedem Umbau das Traglastdiagramm aktualisieren.
• Unzureichende Schulung: Schulen Sie Ihre Fahrer regelmäßig im Umgang mit dem Traglastdiagramm.

Praktische Tipps für den sicheren Betrieb

• Regelmäßige Sichtprüfung: Stellen Sie vor jeder Schicht sicher, dass das Traglastdiagramm gut lesbar und unbeschädigt ist.
• Last korrekt aufnehmen: Last immer mittig und so nah wie möglich an der Gabel aufnehmen.
• Nie überladen: Auch wenn es schnell gehen soll – Überladung ist tabu.
• Anbaugeräte berücksichtigen: Bei Verwendung von Anbaugeräten immer das spezifische Traglastdiagramm beachten.
• Batteriewechsel dokumentieren: Bei Elektrostaplern das Gewicht der Batterie und deren Einfluss auf das Traglastdiagramm dokumentieren.
• Schulungen durchführen: Mindestens jährlich eine Unterweisung zum Thema Traglastdiagramm und Sicherheit.

Fazit

Das Traglastdiagramm ist weit mehr als ein technisches Dokument – es ist ein lebenswichtiges Sicherheitswerkzeug. Jeder Fahrer eines Gabelstaplers, ob mit Verbrennungsmotor oder Elektroantrieb, muss es lesen und verstehen können. Besonders bei Elektrostaplern mit modernen Lithium-Batterien wie denen von BYD ist die korrekte Anpassung des Diagramms entscheidend für die Sicherheit.

Investieren Sie in Schulungen und achten Sie auf die richtige Konfiguration Ihres Staplers. Bei Fragen zu BYD Lithium-Batterien und passenden Elektrostaplern kontaktieren Sie uns unter info@bydfork.com.
